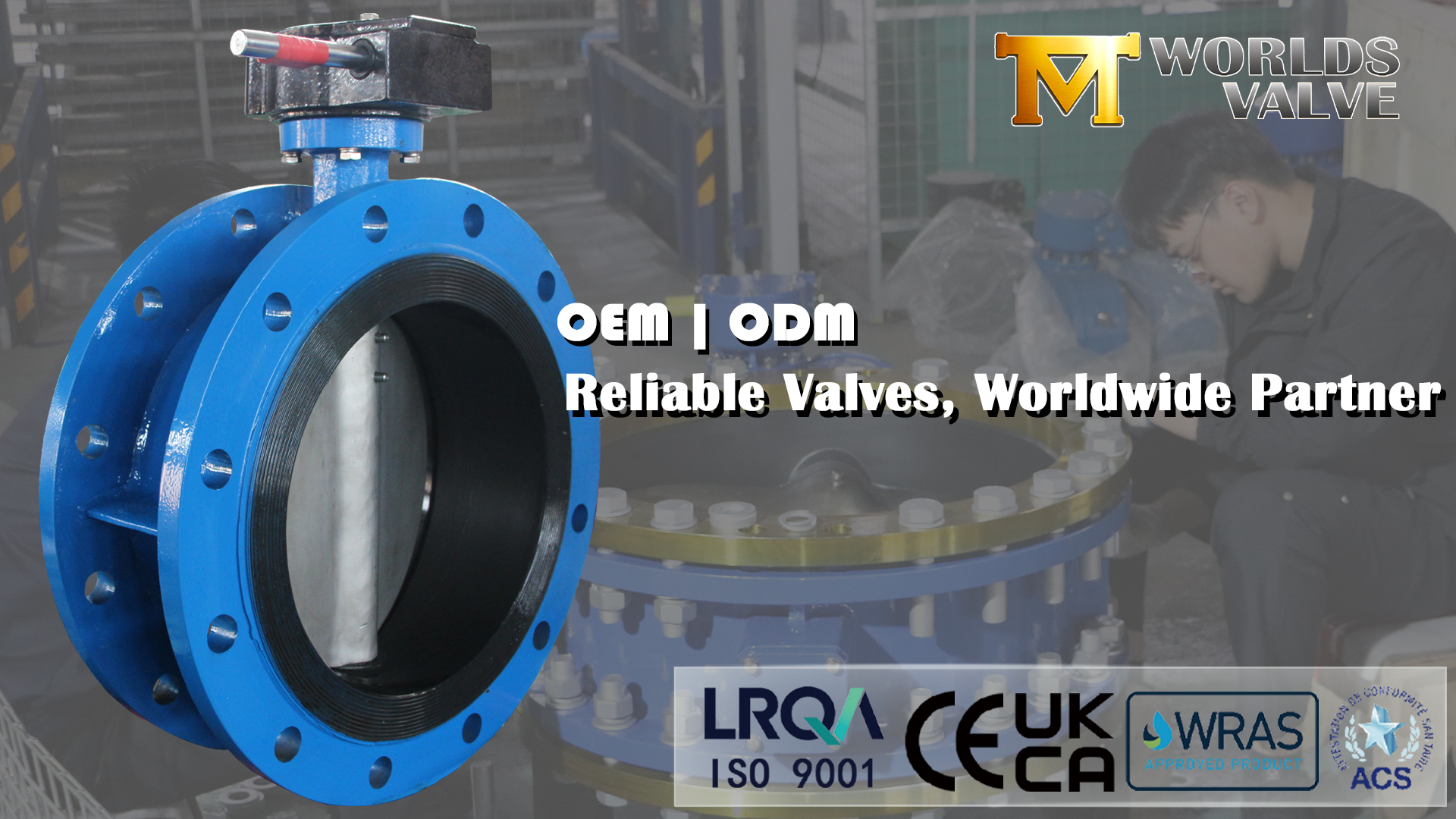

14" dubbelflänsad vridspjällsventil | WCB Body, CF8 Disc, Vulkaniserad Viton Seat | Klass 150

Produktöversikt:

Tianjin Worlds Valve Co., Ltd. presenterar en 14-tums (DN350) dubbelflänsad vridspjällsventil konstruerad för krävande industriella tillämpningar som kräver utmärkt kemikalieresistens och pålitlig avstängning. Denna ventil har en WCB-kropp i kolstål, en CF8 (AISI 304) rostfri stålskiva, ett vulkaniserat Viton (FKM) säte och en SS304 skaft, alla klassade till klass 150LB. Designen med dubbla flänsar ger säkra skruvförband på båda sidor, vilket gör den lämplig för permanenta rörledningsinstallationer, högvibrationsledningar och återvändsgränd.

WCB-kroppen erbjuder god mekanisk hållfasthet och svetsbarhet till ett kostnadseffektivt pris, med en epoxibeläggning för yttre korrosionsskydd. CF8-skivan ger bra korrosionsbeständighet för allmänna industrivätskor, medan SS304-skaftet säkerställer tillförlitlig vridmomentöverföring.

Det vulkaniserade Vitonsätet är kemiskt bundet till ventilkroppen under en högtemperaturgjutningsprocess. Denna konstruktion eliminerar eventuella läckagevägar mellan sätet och kroppen, förhindrar sätesförskjutning under tryckstötar och erbjuder utmärkt motståndskraft mot ett brett utbud av aggressiva kemikalier, oljor, bränslen och högtemperaturmedia. Viktig anmärkning: Det vulkaniserade sätet är inte utbytbart på fältet; den är tillverkad som en integrerad del av ventilkroppen. Viton (FKM) erbjuder överlägsen prestanda jämfört med standardelastomerer, med ett driftstemperaturområde på cirka -20°C till +250°C och utmärkt motståndskraft mot kolväten, syror och lösningsmedel.

Den dubbla flänskroppen överensstämmer med standardmåtten ansikte mot ansikte enligt ISO 5752 / EN 558 (serie 13 eller serie 20). Flänsborrning är kompatibel med ANSI B16.5 Class 150, EN 1092 eller andra internationella standarder på begäran. En växeloperatör tillhandahålls vanligtvis för denna storlek, men handspak eller manövrerade alternativ är också tillgängliga. Den övre flänsen kan bearbetas till ISO 5211 för direkt montering av manöverdon.

Alla material - skiva, säte, kropp, skaft, tryckklassning, flänsstandard och beläggningsfärg - är helt anpassningsbara efter specifika kundkrav. Tianjin Worlds Valve Co., Ltd. arbetar under ett ISO 9001-certifierat kvalitetsledningssystem och kan leverera produkter med CE-, UKCA-, WRAS- och ACS-certifieringar på begäran. Vi är en direkt Kina-baserad OEM/ODM-tillverkare som stödjer kunddriven anpassning från material till förpackning.

Inledning:

Produktnamn: Dubbelflänsad vridspjällsventil

Kroppsmaterial: WCB med epoxibeläggning

Skivmaterial: Rostfri stålskiva(CF8)

Sätesmaterial: EPDM, NBR, VITON, PTFE...

Anslutningstyp: Dubbelflänsad anslutning

Storleksintervall: DN50–DN2000

Tryckklassificering:

PN10 / PN16 / PN25 / Class150 ...

Toppfläns: Tillgänglig i ISO 5211-standarden för direktmontering av ställdon

Driftstemperaturområde: -20°C till 250°C (t.ex.: VITON)

Drift: Manuell spak , snäckväxel, elektrisk ställdon, pneumatisk manövrerad... (enligt specificerat)

Anpassning: Alla material, dimensioner och tryckklasser kan modifieras enligt kundens krav

Typ: CBF01-TF01--Produktkatalog

Nyckelfunktioner och fördelar：

1. Vulkaniserad Viton (FKM) säte - överlägsen kemikalie- och värmebeständighet

Viton-sätet är permanent förbundet med WCB-kroppen under vulkanisering, vilket eliminerar läckagevägar. Den ger utmärkt motståndskraft mot oljor, bränslen, syror, lösningsmedel och höga temperaturer upp till +250°C.

2. WCB-kolstålkropp-stark och kostnadseffektiv

WCB-kroppen erbjuder god draghållfasthet, slaghållfasthet och svetsbarhet. En epoxibeläggning skyddar mot yttre korrosion.

3. CF8 skiva i rostfritt stål - Bra korrosionsbeständighet

CF8 (AISI 304) skivan ger pålitlig prestanda för vatten, olja, gas och milda kemiska tjänster. För mer aggressiva media finns CF8M, duplex eller andra legeringar tillgängliga.

4. Dubbelflänsad anslutning-styv och läcksäker

Flänsade ändar på båda sidor möjliggör säkra bultanslutningar, idealiska för återvändsgränd och högvibrerande rörledningar. Kompatibel med ANSI B16.5 Class 150, EN 1092 eller andra standarder.

5. Ej utbytbart vulkaniserat säte-permanent integritet

Sätet är kemiskt sammansmält med kroppen, vilket förhindrar förskjutning under tryckstötar. Observera att sätet inte är utbytbart på fältet. designad för långvarig service utan underhåll.

6. Bred drifttemperatur och tryck

Tryckklass: Klass 150LB (ungefär PN20). Temperaturområde: -20°C till +250°C (med Viton-sits). Lämplig för het olja, kemisk bearbetning och högtemperaturapplikationer.

7. Helt anpassningsbar OEM/ODM-lösning

Skivmaterial (CF8, CF8M, duplex, aluminiumbrons), sitsmaterial (Viton, EPDM, NBR, PTFE), flänsstandarder och manövrering (spak, växel, elektrisk, pneumatisk) kan skräddarsys. ISO 9001-certifierad med CE, UKCA, WRAS, ACS tillgängligt.

Varför välja Tianjin Worlds Valve?

1. Vi är en direkt Kina-baserad OEM/ODM-tillverkare - inte ett handelsföretag. Varje ventil tillverkas i vår egen ISO 9001-certifierade anläggning.

2. Vår vulkaniserade Viton-sätesteknologi säkerställer permanent, läckagesäker bindning för krävande kemiska och högtemperaturtjänster.

3. Fullständig dokumentation – materialcertifikat (brukstestrapporter), trycktestrapporter – medföljer varje beställning.

4. CE, UKCA, WRAS, ACS-certifieringar tillgängliga för att möta globala marknadskrav.

Slutsats

Vi inbjuder dig att kontakta oss för en konkurrenskraftig offert eller för att ordna ett besök på vår fabrik. Vårt ingenjörsteam är redo att diskutera dina specifika media-, temperatur- och tryckkrav – oavsett om du behöver en standard 14\" klass 150 ventil eller en helt anpassad lösning med specialmaterial eller manövrering.
