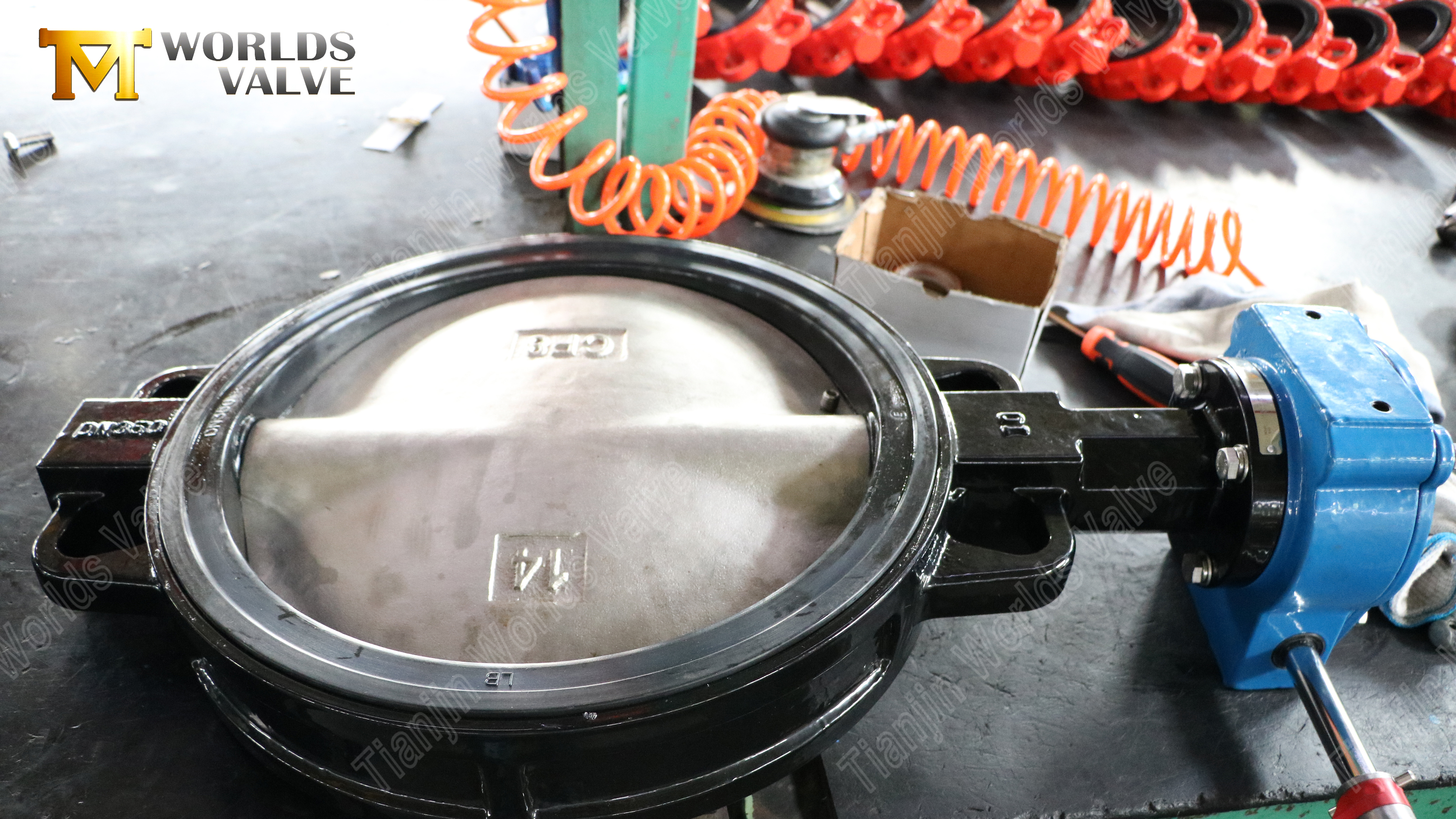

14-tums wafer-fjärilsventil – kompakt design, enkelt underhåll

Nyckelfunktioner och fördelar：

1. Wafer Type Design – Kompakt & Ekonomisk

• Lätt och utrymmesbesparande– waferdesignen eliminerar integrerade flänsar, minskar den totala vikten och tillåter installation i snäva rörlayouter där utrymmet är begränsat.

• Snabb installation–Centrera helt enkelt ventilen mellan två standardrörflänsar och dra åt flänsbultarna. Inga speciella verktyg eller komplicerade procedurer krävs.

• Lägre kostnad–Med mindre material och enklare bearbetning än konstruktioner med flänsar eller flänsar, erbjuder waferventiler utmärkt värde för allmänna applikationer.

2. Kroppsmaterial – segjärn (GGG40)

• Hög hållfasthet– Segjärn erbjuder ungefär dubbelt så hög draghållfasthet som gråjärn, vilket ger pålitlig prestanda under PN16-tryckstötar.

• Slagtålighet–Den nodulära grafitstrukturen motstår mekaniska stötar och rörledningsvibrationer.

• Korrosionsskydd–Kombinerat med standard epoxibeläggning (minst 250 μm) motstår kroppen korrosion i vatten och avloppsvatten.

3. Utbytbar EPDM-sits – enkelt fältunderhåll

• Utbytbar sätesdesign–Sätet är inte förbundet med kroppen utan mekaniskt kvarhållet, vilket möjliggör utbyte i fält utan att ta bort ventilen från rörledningen – lossa helt enkelt skivan, byt säte och sätt tillbaka.

• Utmärkt vattenbeständighet–EPDM ger enastående motståndskraft mot vatten, ånga och väderpåverkan utomhus, vilket gör den idealisk för vattenförsörjning, avloppsvatten och HVAC-applikationer.

• Brett temperaturområde–Behåller tätningsegenskaper från -20 ℃ till +120 ℃, och täcker hela intervallet av typiska vattensystemdriftstemperaturer.

4. Skivmaterial – CF8 rostfritt stål (AISI 304)

• God korrosionsbeständighet–CF8 ger pålitlig beständighet mot oxidation och korrosion i vatten, milda kemikalier och atmosfärisk exponering.

• Giftfri och säker–Lämplig för dricksvatten och allmänna serviceapplikationer.

• Hållbar och lätt– Ger god mekanisk styrka samtidigt som skivans vikt hålls hanterbar för smidig drift.

5. Turboväxelförare – Smidig, självlåsande kontroll

• Självlåsande design– Växelföraren är självlåsande, så att skivan förblir på plats även under flödestryck – inget behov av ytterligare låsanordningar.

• Öppet-stängt lägesindikator–Inbyggd indikator visar ventilens läge med en blick, vilket gör det enkelt för operatörer att bekräfta öppet/stängt status.

• Minskat manövermoment– Utväxlingsförhållandet multiplicerar manuellt ingående vridmoment, vilket gör driften smidig och enkel–särskilt viktigt för 14-tumsventiler där vridmomentet för handspaken är för högt för bekväm drift.

Typiska applikationer

Kvalitetssäkring och certifieringar

Varje wafer-fjärilsventil genomgår rigorös kvalitetskontroll på vår LRQA-reviderade ISO 9001:2015 certifierade anläggning:

• 100 % hydrostatisk testning (skal och säte) enligt EN 12266-1 / API 598 – med certifierad bubbeltät avstängning.

• Dimensionell inspektion mot kundgodkända ritningar – flänsborrning, yta mot yta och skivinriktning verifierad.

• Materialverifiering med spårbara kvarntestcertifikat (MTC)–CF8-skiva och DI-kropp fullt dokumenterad.

Nyckelcertifieringar för denna ventiltyp:

ISO 9001:2015–Kvalitetsledningssystem (certifierat av LRQA)

CE–EU-säkerhetsöverensstämmelse

WRAS–UK dricksvattengodkännande (tillgängligt för EPDM-sittande konstruktioner)

DNV / ABS–Marint godkännande (tillgängligt på begäran för offshoreprojekt)

LRQA är världens första certifieringsorgan som tilldelats UKAS-ackreditering för att leverera ISO 9001-certifiering, och vår certifiering visar att vårt kvalitetsledningssystem följer ett robust, globalt erkänt tillvägagångssätt fokuserat på ständiga förbättringar och riskhantering.

Varför Tianjin Worlds ventil för dina wafer-fjärilsventiler?

Fördelarna och vad det betyder för dig:

• LRQA-certifierad kvalitet－Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett globalt pålitligt certifieringsorgan med kunder inklusive hälften av FTSE Global 2000-företagen.

• Wafer Valve Specialists－Vi har tillverkat tusentals wafer-fjärilsventiler för vatten-, HVAC- och industriprojekt över hela världen – vi kan designen utan och innan.

• Utbytbar sitsexpertis－Vår fältservicebara sätesdesign innebär att du kan byta EPDM-säten utan att ta bort ventilen från ledningen. Vi levererar ersättningsstolar som reservdelar.

• 19+ års exporterfarenhet－Smidig logistik och eftermarknadsstöd till 50+ länder – inklusive Europa, Amerika, Mellanöstern och Sydostasien.

• Fullständig anpassning－Från DN50 till DN3000, valfri flänsstandard (ANSI, DIN, JIS, BS), valfri beläggningsfärg (RAL), valfritt ställdon – vi bygger efter dina specifikationer.

• 100 % spårbarhet－Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• Snabb vändning－Dedikerad projektledare; typisk ledtid 20–30 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din waferventil idag

Oavsett om du behöver denna 14-tums PN16-konfiguration med turboväxeloperatör, en annan storlek, automatiserad aktivering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga enligt din specifikation.

Skicka oss bara:

• Erforderlig storlek och tryckklass

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp och reglerkrav

• Målkvantitet och destinationsport

Vårt säljteam kommer att svara inom 24 timmar med en konkurrenskraftig offert och ingenjörsförslag.

Vi välkomnar även fabriksbesök – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.
