18" dubbelflänsad vridspjällsventil med Super Duplex Disc och vulkaniserat gummisäte | ISO 5211 toppfläns

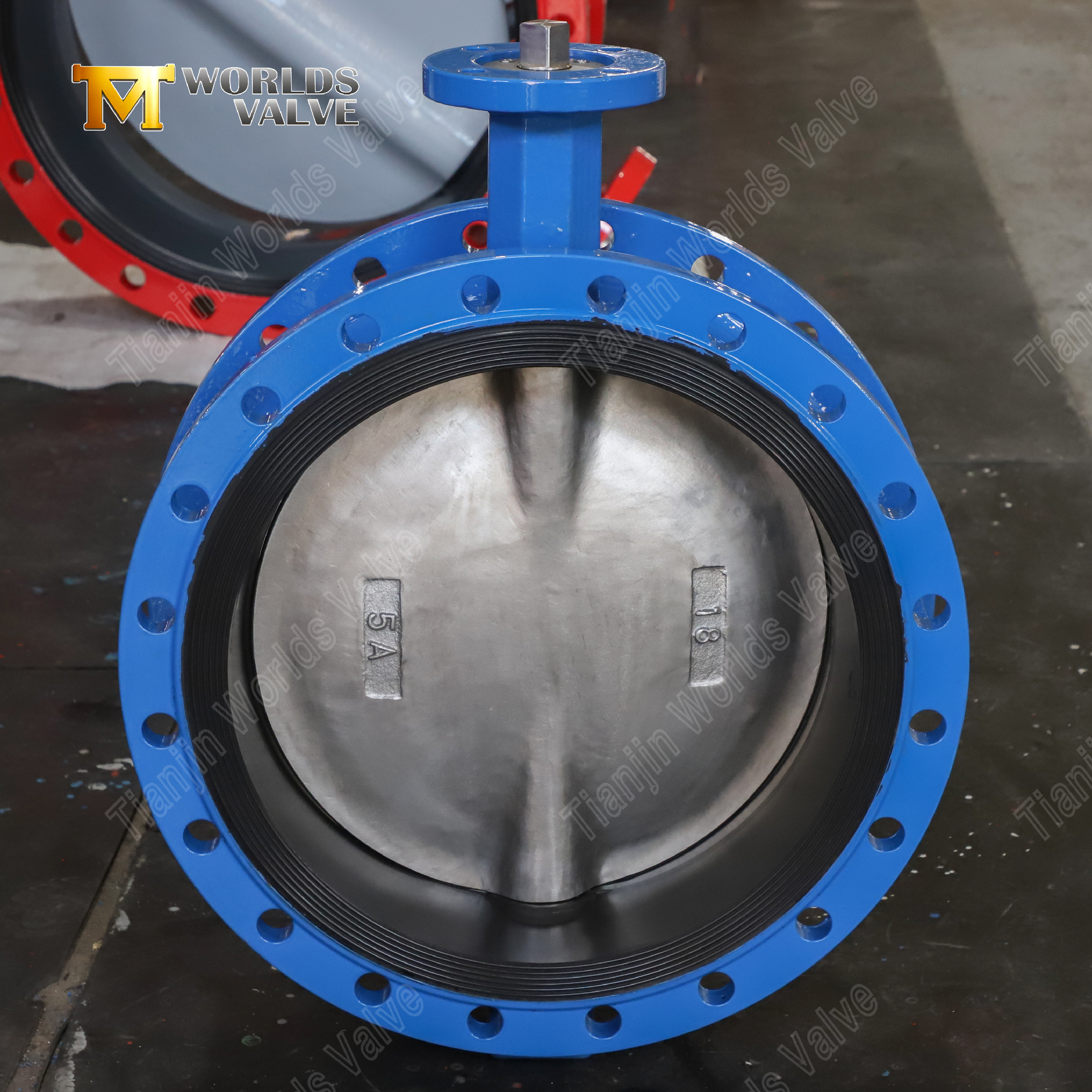

Tianjin Worlds Valve Co., Ltd. levererar en 18-tums (DN450) dubbelflänsad fjärilsventil byggd för korrosiva och krävande serviceförhållanden. Ventilskivan är tillverkad av superduplex rostfritt stål, identifierat med märkningen "5A" – ett material känt för sin höga hållfasthet och utmärkta motståndskraft mot gropfrätning, spaltkorrosion och kloridinducerad spänningskorrosion, vilket gör den idealisk för havsvatten, saltlösning, kemisk bearbetning och offshoreapplikationer. Sätet är ett vulkaniserat gummisäte, vilket innebär att elastomeren är kemiskt bunden direkt till ventilkroppen under härdningsprocessen. Denna konstruktion eliminerar eventuella läckagevägar mellan sätet och kroppen. Sitsen är inte utbytbar på fältet. Beroende på applikationen kan kunderna välja sitsmaterial från ett brett utbud av elastomeralternativ – till exempel EPDM (för vatten och milda kemikalier), NBR (för oljehaltiga medier), Viton (FKM) (för aggressiva kemikalier och högre temperaturer) eller andra material som krävs för att passa specifika media och temperaturförhållanden.

Modell:
CBF02-TF01
varumärke:
OEM| ODM | WDS

Kvantitet:
Tillgänglighetsstatus:





Fråga Lägg i korgen

Produktbeskrivning

Införa:

18" dubbelflänsad vridspjällsventil med Super Duplex Disc och vulkaniserat gummisäte | ISO 5211 toppfläns

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

CBF02-TF01- Drift- och underhållsmanual LADDA NER

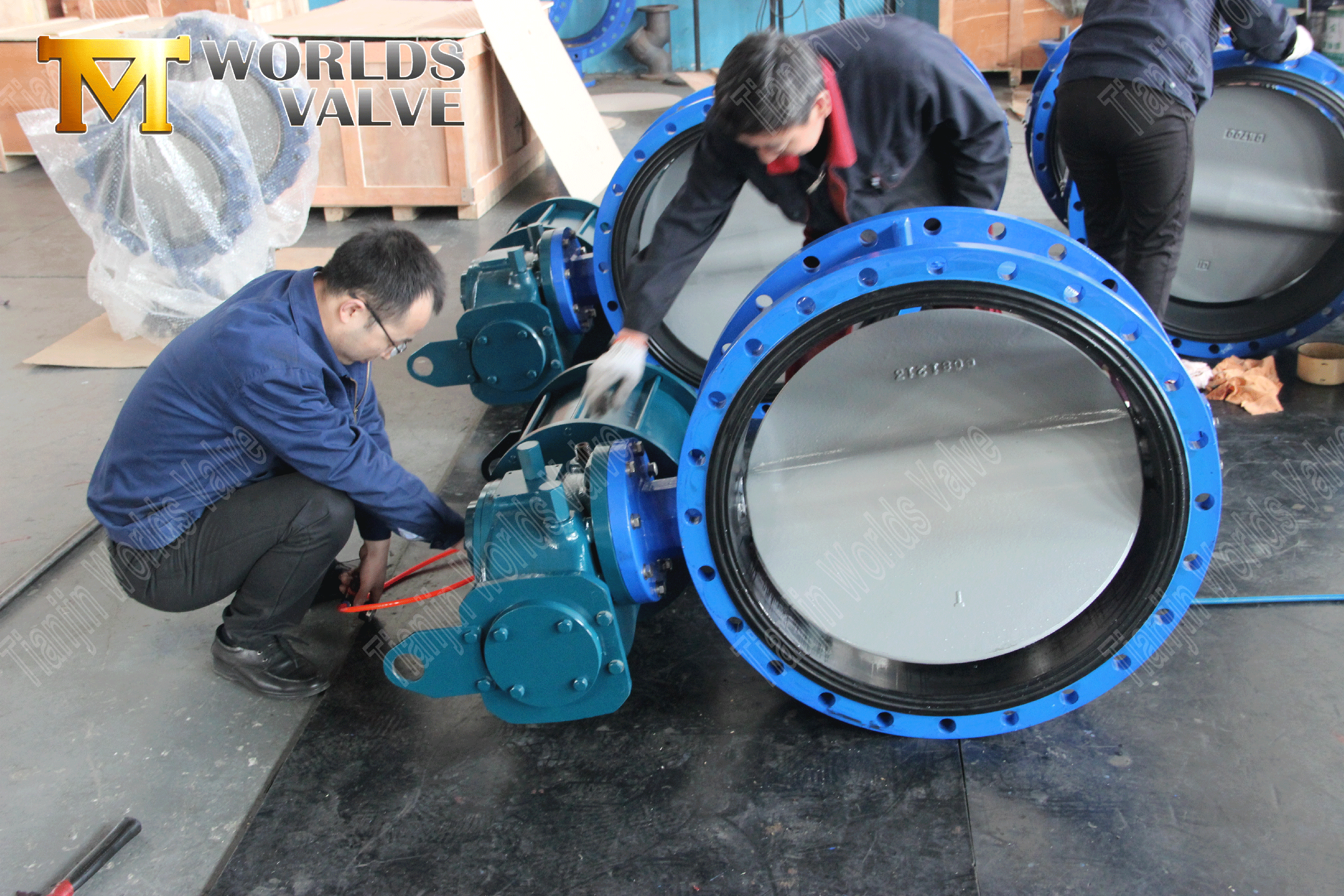

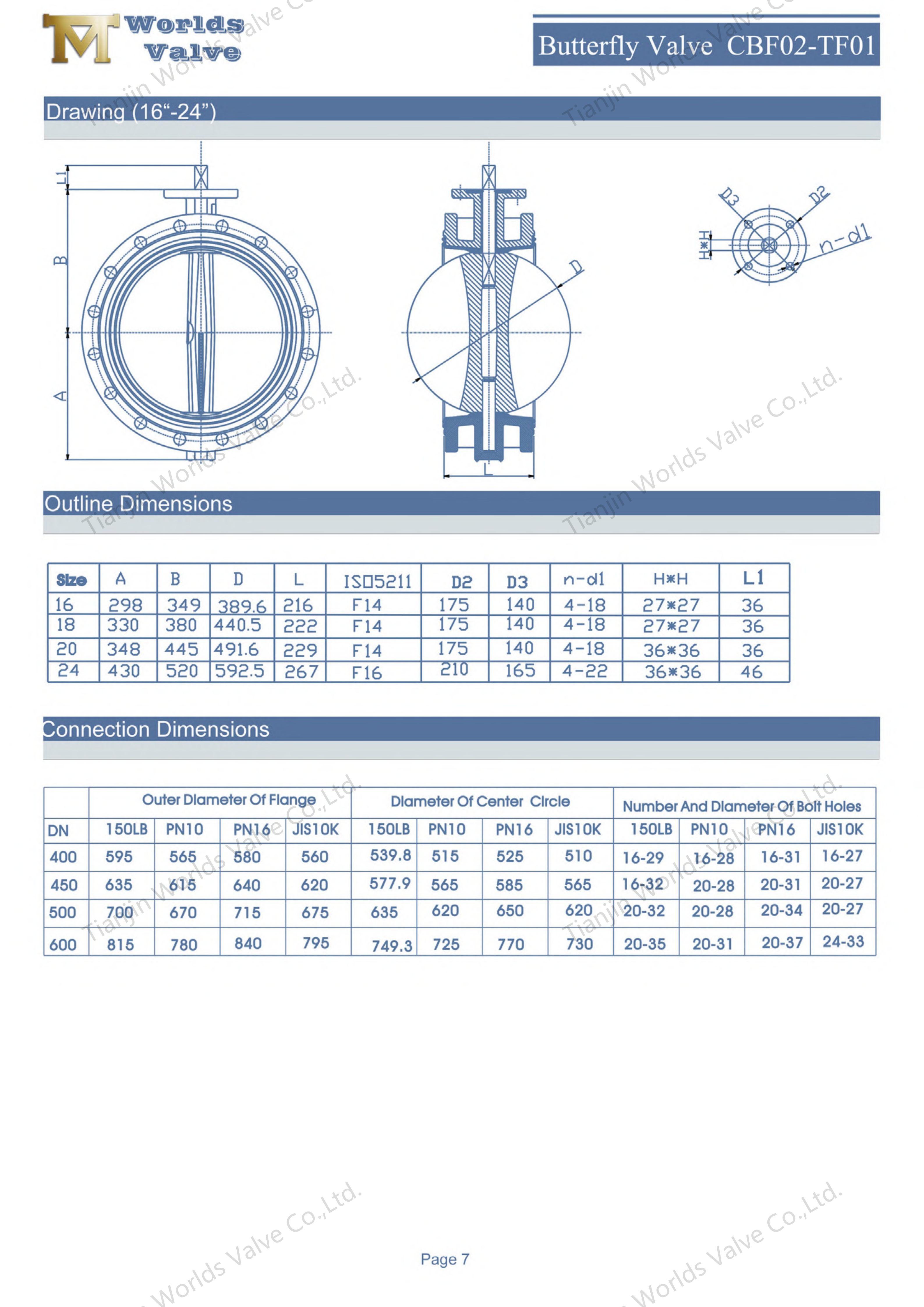

18 dubbelflänsad vridspjällsventil med superduplexskiva och säte av vulkaniserat gummi ISO 5211 toppfläns-1.png

Anpassningsöversikt

Alla huvudparametrar för denna ventil är anpassningsbara för att möta specifika projektkrav:

Kroppsmaterial: Segjärn (GGG40) erbjuds som standardalternativ, med en epoxibeläggning applicerad för yttre korrosionsskydd. Beläggningsfärgen kan väljas av kunden – valfri RAL- eller anpassad färg kan specificeras. Alternativa kroppsmaterial som kolstål (WCB), rostfritt stål (CF8, CF8M) eller andra legeringar är också tillgängliga på begäran.
Skivmaterial: Super duplex (5A) enligt beskrivning; annat skivmaterial kan levereras om det anges.
Sitselastomer: EPDM, NBR eller Viton – kundval.
Tryckklassificering: Ingen fast standard – varje beställning tillverkas till den erforderliga klassificeringen, såsom PN10, PN16, PN25, Class 150, Class 300 eller andra.
Flänsstandard: Överensstämmer med kundens specifikationer (t.ex. EN 1092, ANSI B16.5, AS2129, etc.).
Storleksområde: 18 tum (DN450) enligt beskrivning; andra storlekar från DN50 upp till DN2000 finns också tillgängliga.

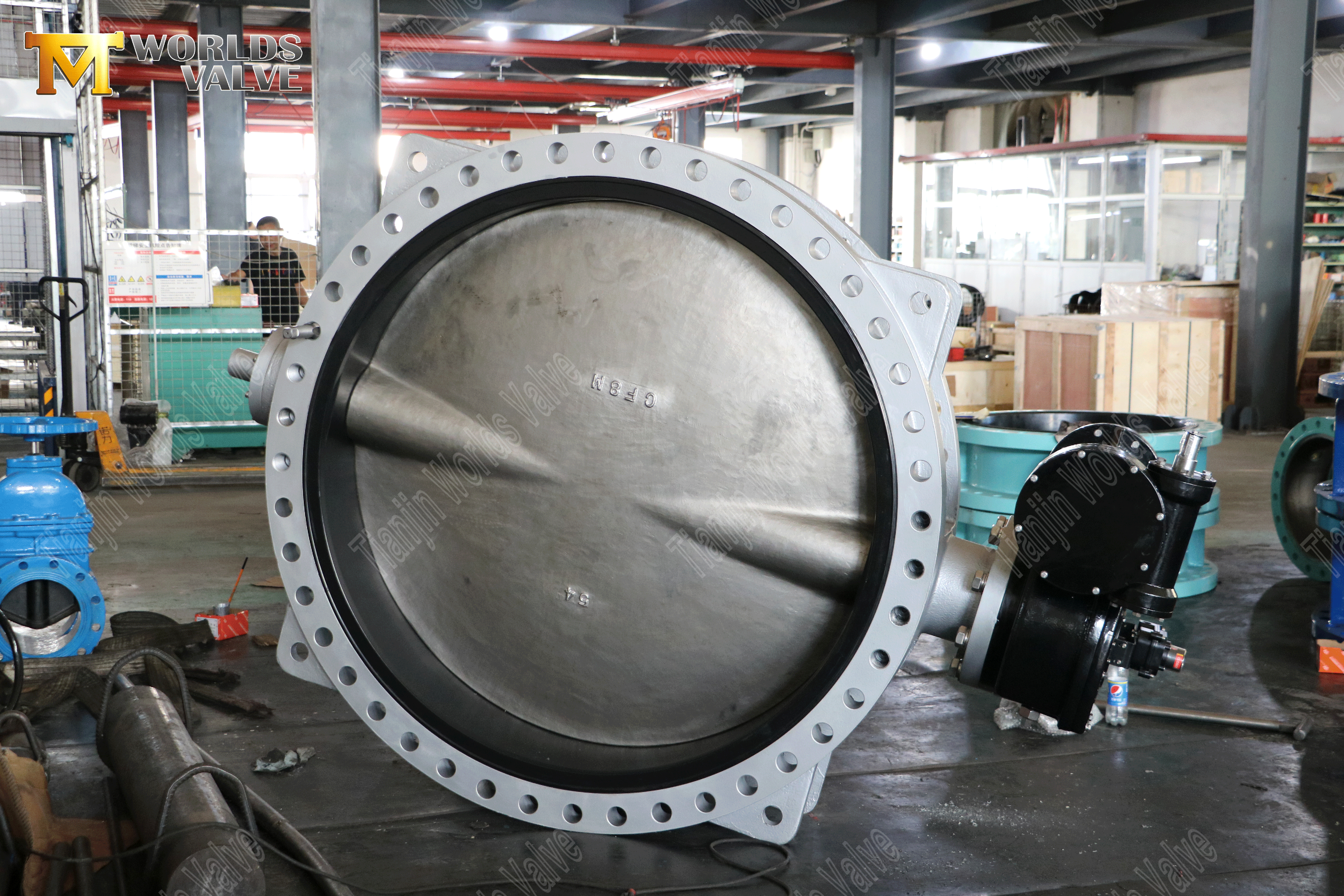

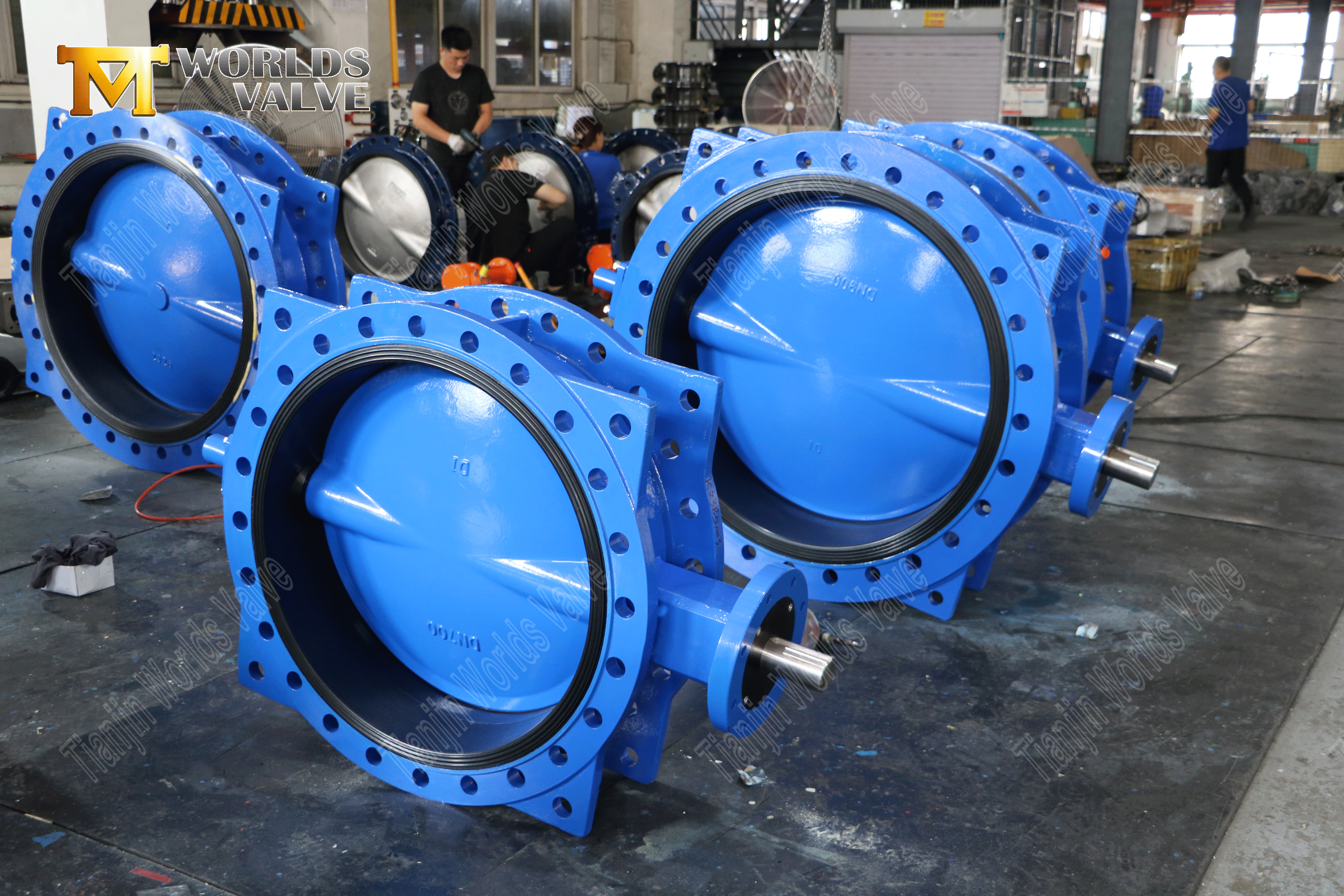

18 dubbelflänsad vridspjällsventil med Super Duplex Disc och vulkaniserat gummisäte ISO 5211 toppfläns (2).png

Designfunktioner

Dubbelflänsad kropp: Ger en styv, bultad anslutning på båda rörledningssidorna, vilket erbjuder utmärkt mekanisk stabilitet för permanenta installationer, högvibrationsledningar och återvändsgränd.
Vulkaniserat gummisäte: Elastomeren är permanent bunden till kroppen under vulkaniseringen, vilket skapar en läckagesäker tätning utan avtagbara komponenter.

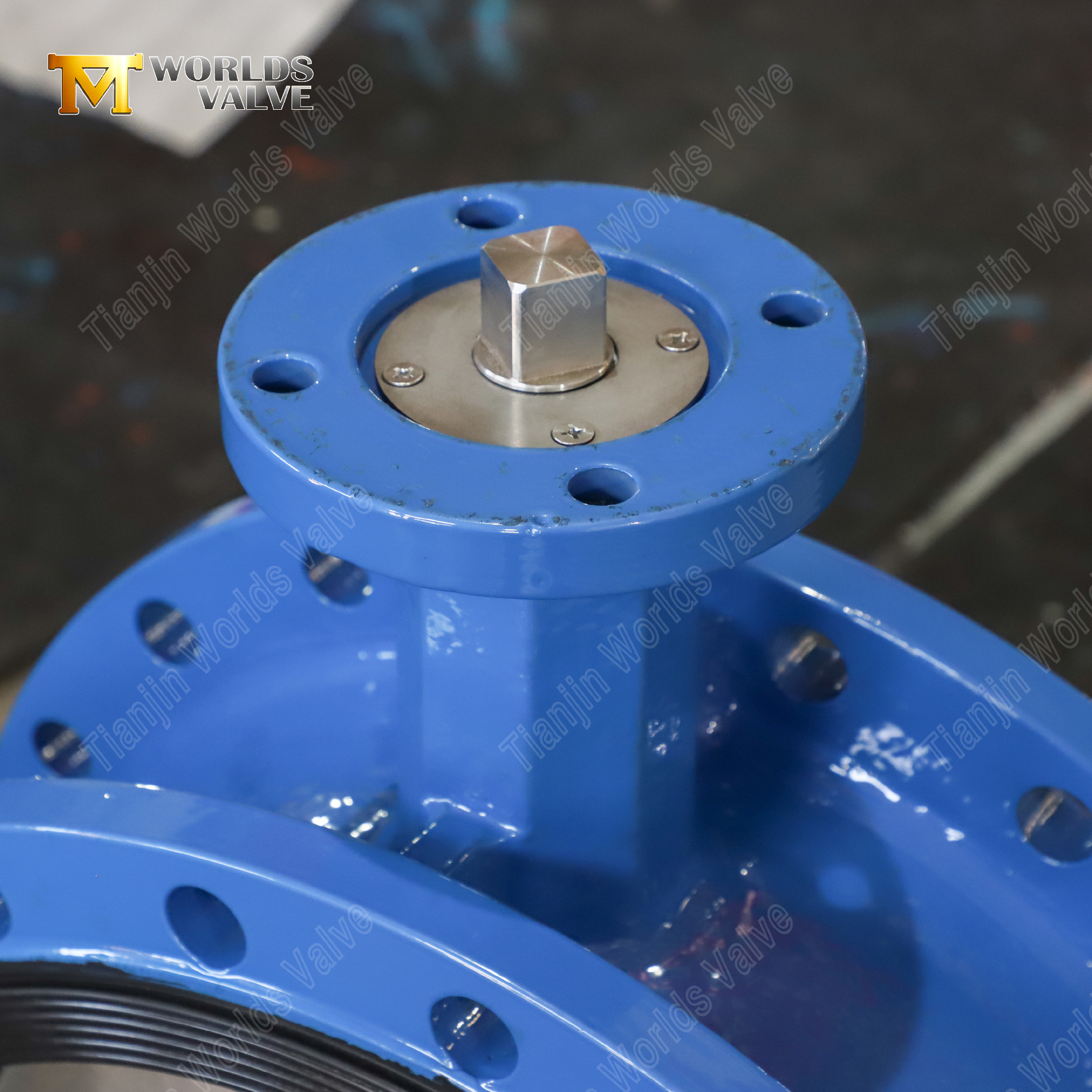

ISO 5211 toppfläns: Ventilens övre fläns är bearbetad enligt ISO 5211 standarder, vilket möjliggör direkt montering av elektriska, pneumatiska eller hydrauliska ställdon utan anpassade adaptrar, vilket förenklar automationsintegration.

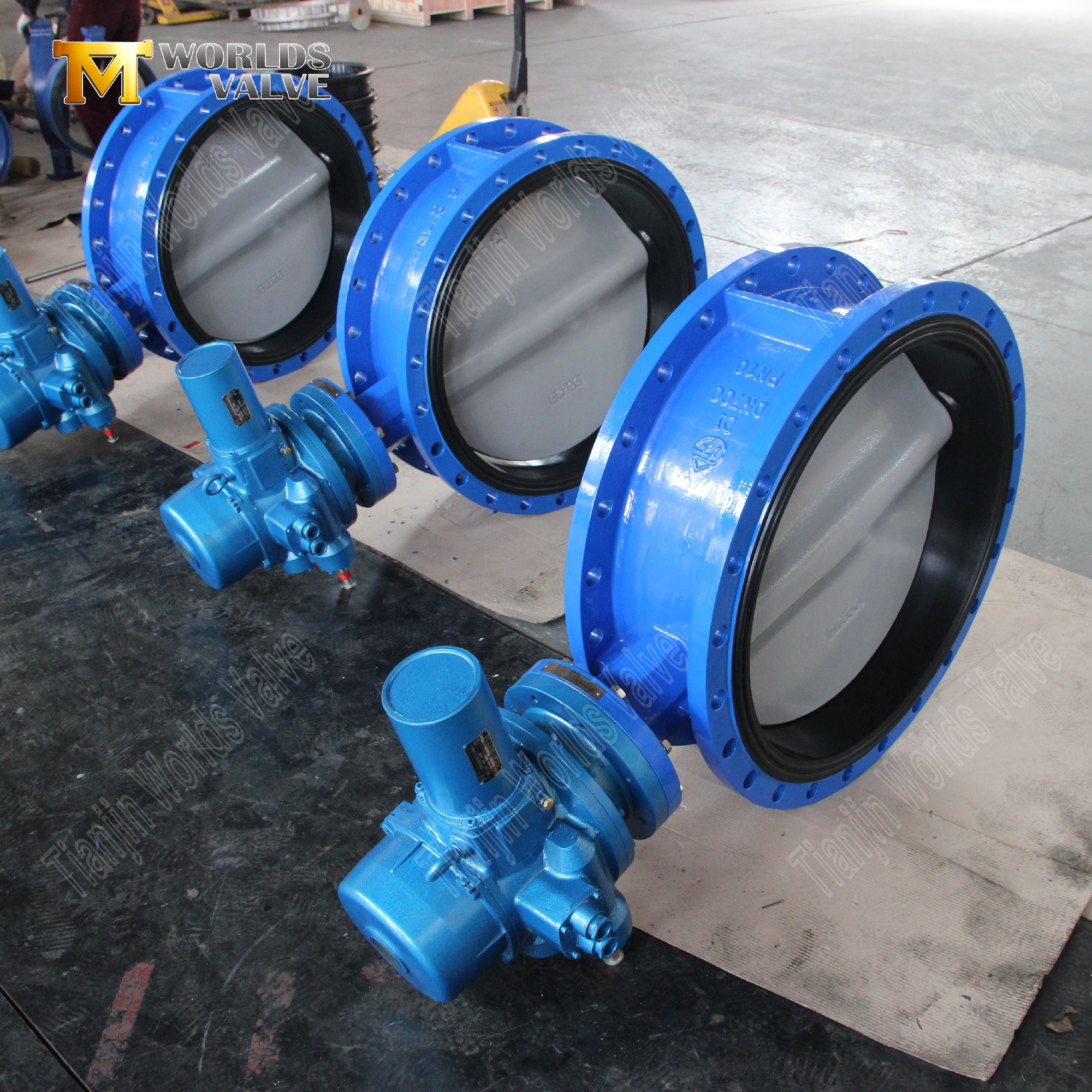

18 dubbelflänsad vridspjällsventil med superduplexskiva och säte av vulkaniserat gummi ISO 5211 toppfläns-1 (2).png

Standard:

Parameter	Tillgängliga alternativ
Typ av ventil	Dubbelflänsad fjärilsventil（CBF02-TF01）
Nominell storlek	18 tum (DN450) – andra storlekar tillgängliga
Skivmaterial	Super duplex rostfritt stål (5A)
Sitstyp	Vulkaniserat gummisäte (ej utbytbart)
Sitsmaterial	EPDM, NBR eller Viton (kunden väljer)
Kroppsmaterial	Segjärn (med epoxibeläggning); WCB, CF8, CF8M finns också
Epoxibeläggningsfärg	Kundvalbar (valfri RAL eller anpassad färg)
Tryckklassificering	Custom (PN10, PN16, Class 150, etc.)
Fläns standard	Anpassad (EN 1092, ANSI B16.5, etc.)
Toppfläns	ISO 5211 (kunden väljer)
Temperaturområde	Beror på valt sitsmaterial
Typiska medier	Havsvatten, saltlake, kemikalier, olja, vatten, etc.

Viktig anmärkning om sätens servicebarhet

Eftersom ventilen är försedd med ett vulkaniserat gummisäte, är elastomeren permanent bunden till kroppen och kan inte bytas ut på fältet. För applikationer som kräver en utbytbar sätesdesign, kontakta vårt tekniska team för att diskutera alternativa ventilkonfigurationer.

Varför välja Tianjin Worlds Valve?

1. Vi tillverkar ventiler strikt enligt kundens specifikationer, samtidigt som vi ger professionella rekommendationer om materialval och installation för att säkerställa optimal prestanda.

2. Vår erfarenhet av superduplex (5A) och andra högkvalitativa legeringar säkerställer korrekt materialapplicering för svåra miljöer.

3. Fullständig dokumentation, inklusive materialcertifikat och testrapporter, medföljer varje beställning.

4. Vår ISO 9001-certifierade anläggning stöder global export, med certifieringar som CE, UKCA, WRAS och ACS tillgängliga på begäran.

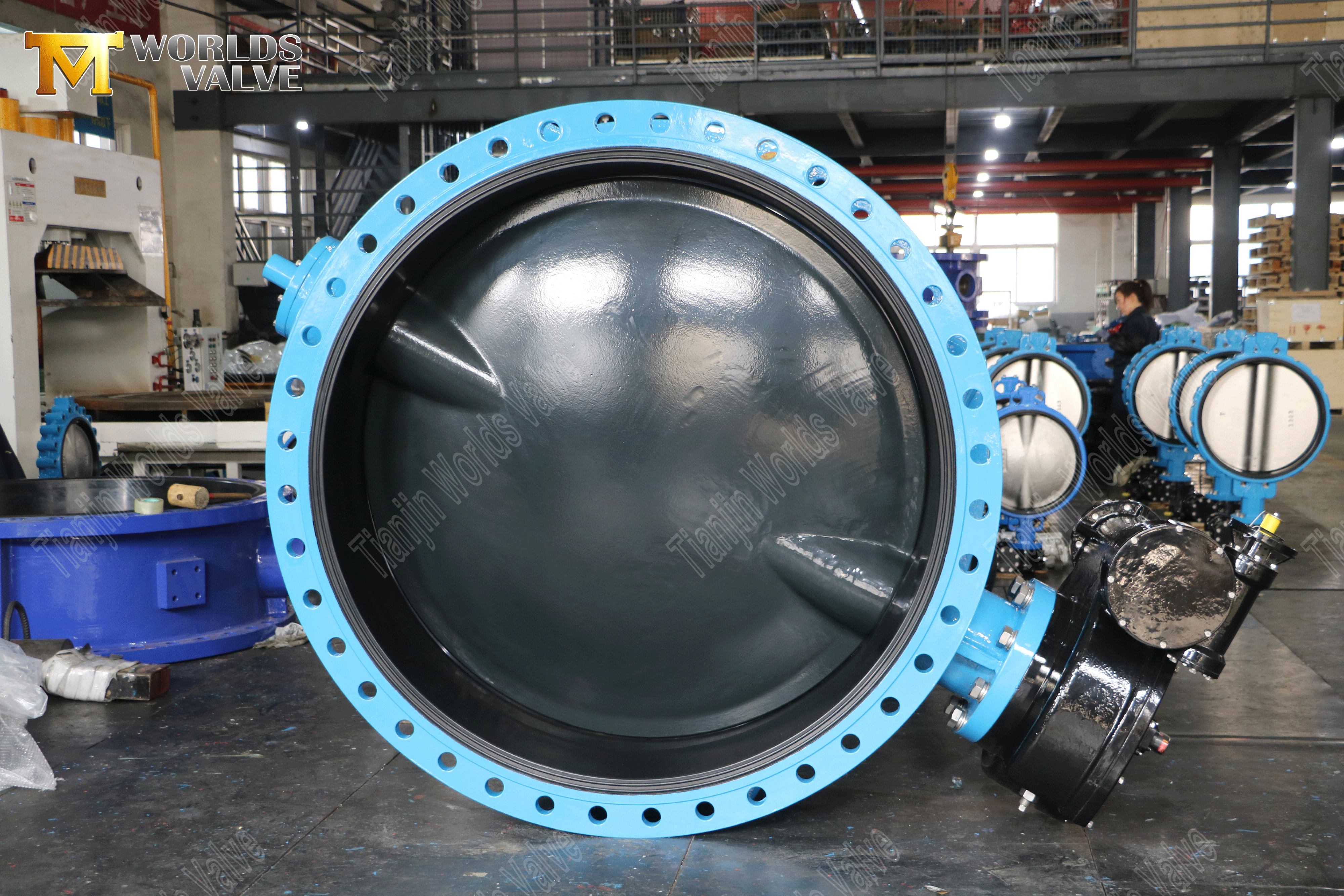

Tillverkare av fjärilsventiler - fjädrande sittande dubbelflänsfjärilsventil-3 (1).png

Slutsats:

Vi inbjuder dig att kontakta oss för en konkurrenskraftig offert eller för att ordna ett besök på vår fabrik. Vårt team är redo att diskutera dina projektkrav, erbjuda teknisk support och demonstrera vår tillverkningskapacitet i första hand. dekai@worldsvalve.com
