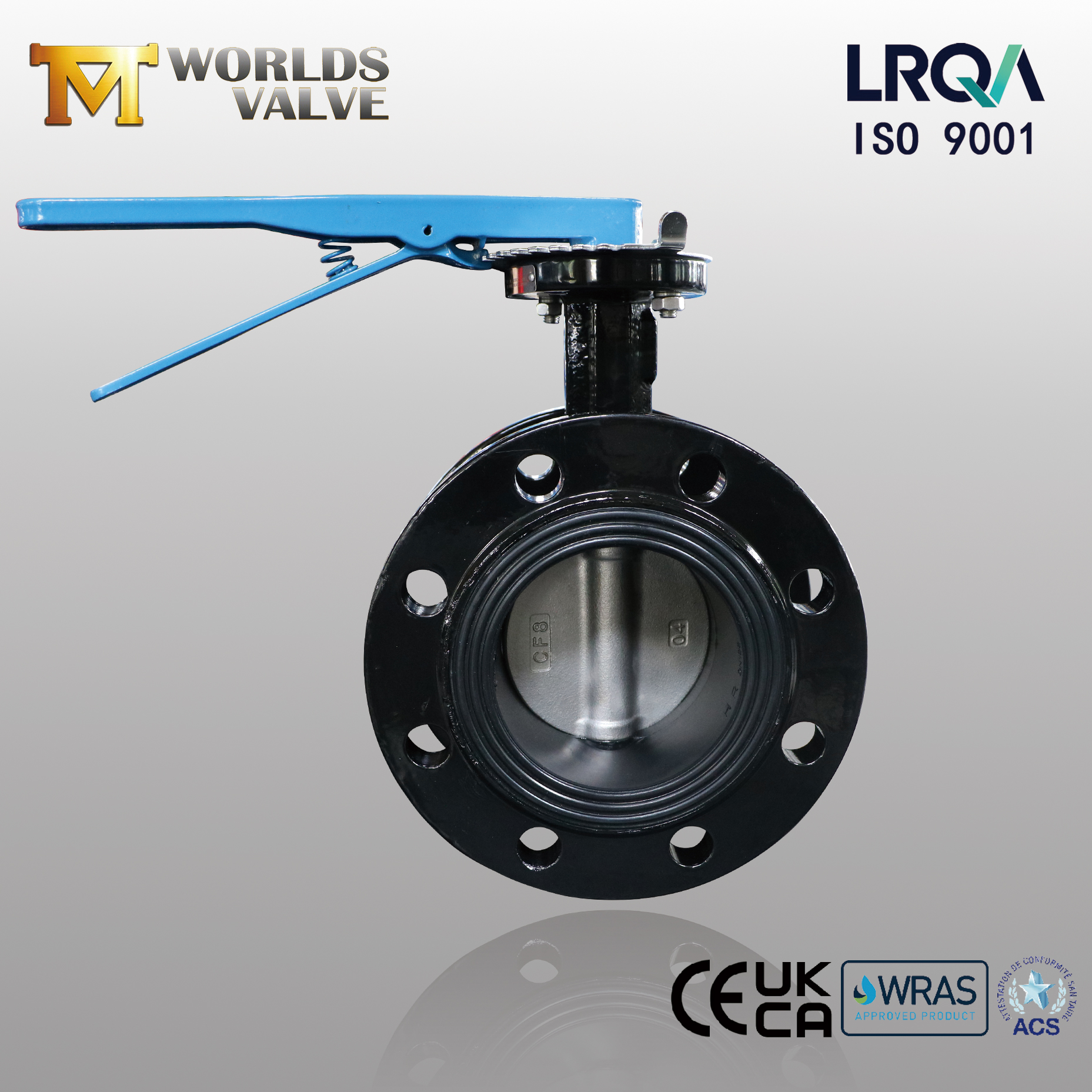

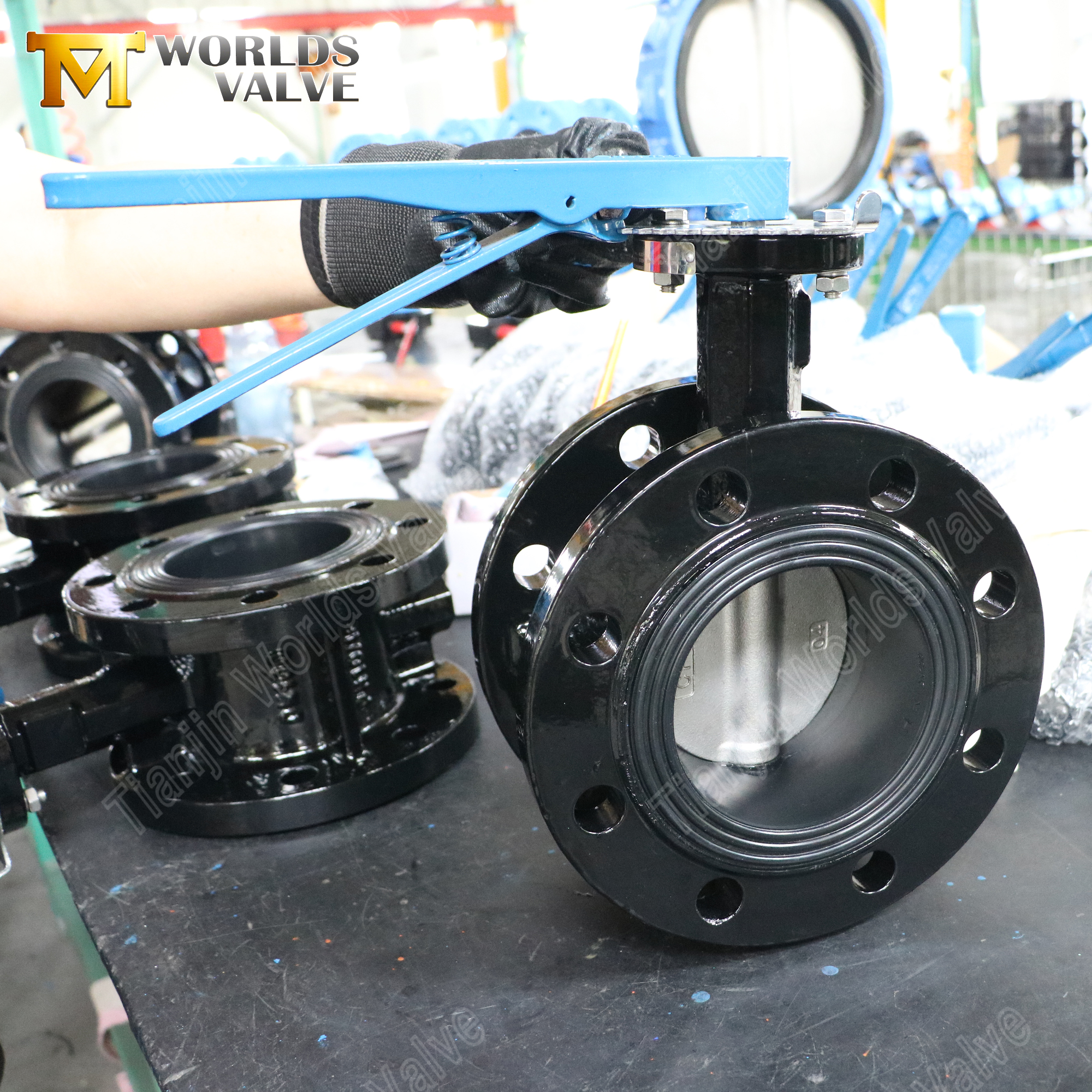

4 tums dubbelflänsad fjärilsventil – CF8-skiva, vulkaniserat säte, ISO 5211

Införa:

Dubbel fjärilsventil | Duktil järnkropp | CF8-skiva | Vulkaniserat gummisäte | ISO 5211

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

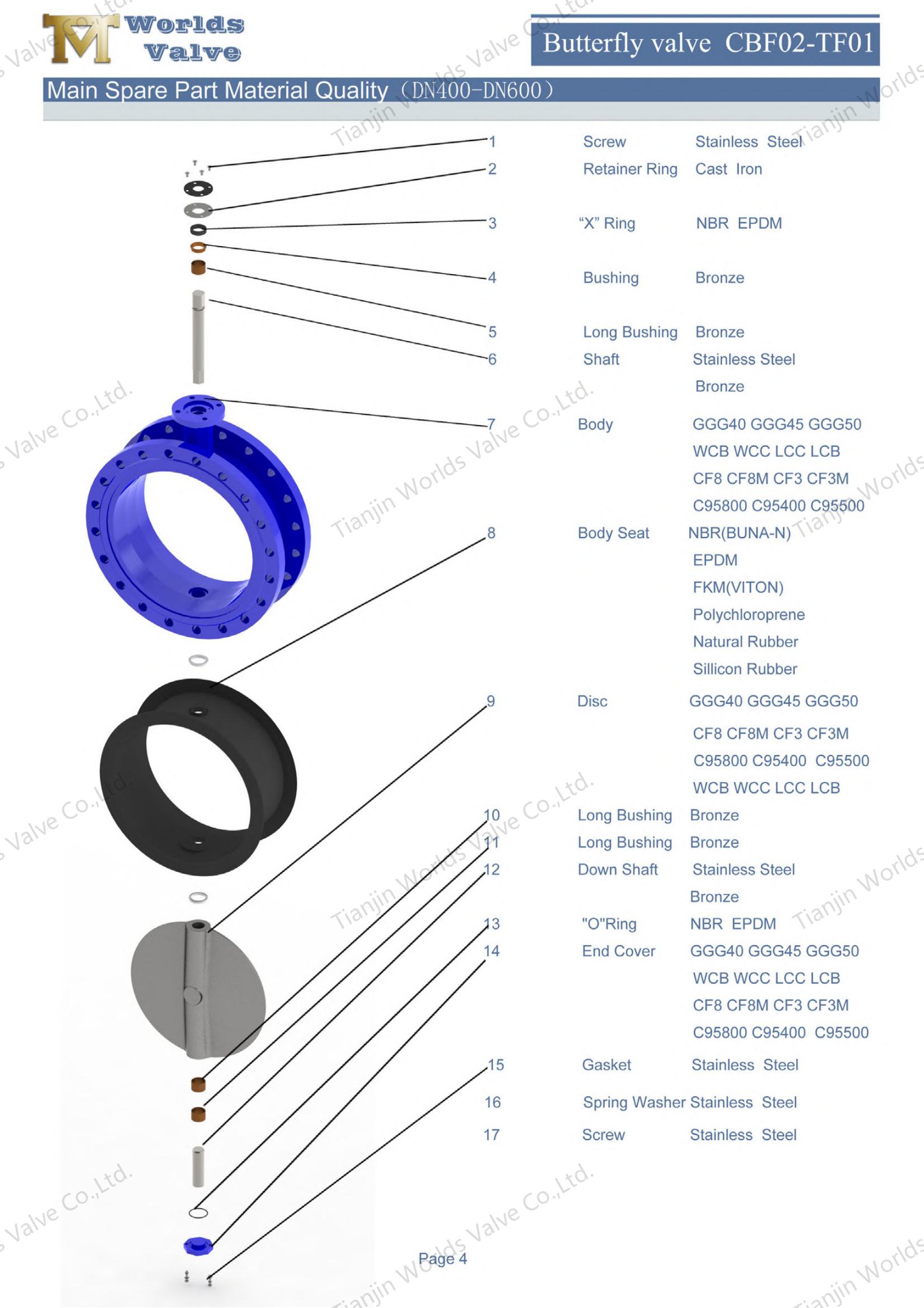

CBF02-TF01 - Detaljerad produktinformation

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Pinless Disc Design – överlägsen hygien och korrosionsbeständighet

• Inga sprickor för skräp – Till skillnad från traditionella skivdesigner som använder stift för att fästa skivan vid skaftet, eliminerar den stiftlösa designen exponerade sprickor och håligheter där skräp, bakterier eller frätande media kan samlas.

• Förhindrar korrosionsfångning – Nålhål och sprickor är vanliga platser för gropfrätning och spaltkorrosion. Den stiftlösa designen tar bort dessa känsliga fläckar, vilket avsevärt förlänger skivans och skaftets livslängd i aggressiva miljöer.

• Enkelt underhåll – Utan att inga stift korroderar eller lossnar förenklas underhållet och risken för driftsfel minskar.

2. Dubbelflänsanslutning – maximal styvhet

• Integrerade flänsar på båda ändarna – Ventilen bultar direkt till matchande rörflänsar på båda sidor, vilket ger den säkraste och styvare anslutningen som finns.

• Dubbelriktad dödlägesservice – Stöder isolering och borttagning av rörsektioner på båda sidor medan ventilen förblir stängd och tät.

• Enklare inriktning – Integrerade flänsar förenklar montering och centrering mellan rörledningsflänsar – inga komplicerade inriktningsprocedurer.

3. Kroppsmaterial – segjärn (GGG40)

• Hög hållfasthet – Segjärn erbjuder ungefär dubbelt så hög draghållfasthet som gråjärn, vilket ger pålitlig prestanda under tryckstötar.

• Slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och vibrationer.

• Korrosionsskydd – I kombination med standard epoxibeläggning (minst 250 μm) motstår kroppen korrosion i vatten och avloppsvatten.

4. Skivmaterial – CF8 rostfritt stål (AISI 304)

• Bra korrosionsbeständighet –CF8 ger pålitlig motståndskraft mot oxidation och korrosion i vatten, milda kemikalier och atmosfärisk exponering.

• Giftfritt och säkert – Lämplig för dricksvatten och allmänna servicetillämpningar.

• Hållbar och lätt – Ger god mekanisk styrka samtidigt som skivans vikt hålls hanterbar för smidig drift.

5. Sätesmaterial – Vulkaniserat EPDM-gummi

• Noll läckageväg – Kemiskt bunden till kroppen utan mellanrum eller sprickor mellan sätet och ventilhuset, vilket eliminerar potentiella läckagevägar.

• Fullständig isolering av metall – Den vulkaniserade linern kapslar helt in alla våta metallytor och isolerar den segjärnskropp helt från processvätskan.

• Eliminerar flänspackningar – Det vulkaniserade sätet sträcker sig till den yttre kanten av ventilkroppen och fungerar som en integrerad flänstätning – en komponent mindre att misslyckas.

6. ISO 5211 toppfläns – redo för automatisering

• Standardiserat gränssnitt – ISO 5211-monteringsplattan möjliggör enkel installation av elektriska, pneumatiska eller hydrauliska ställdon i framtiden – inga anpassade fästen eller modifieringar krävs.

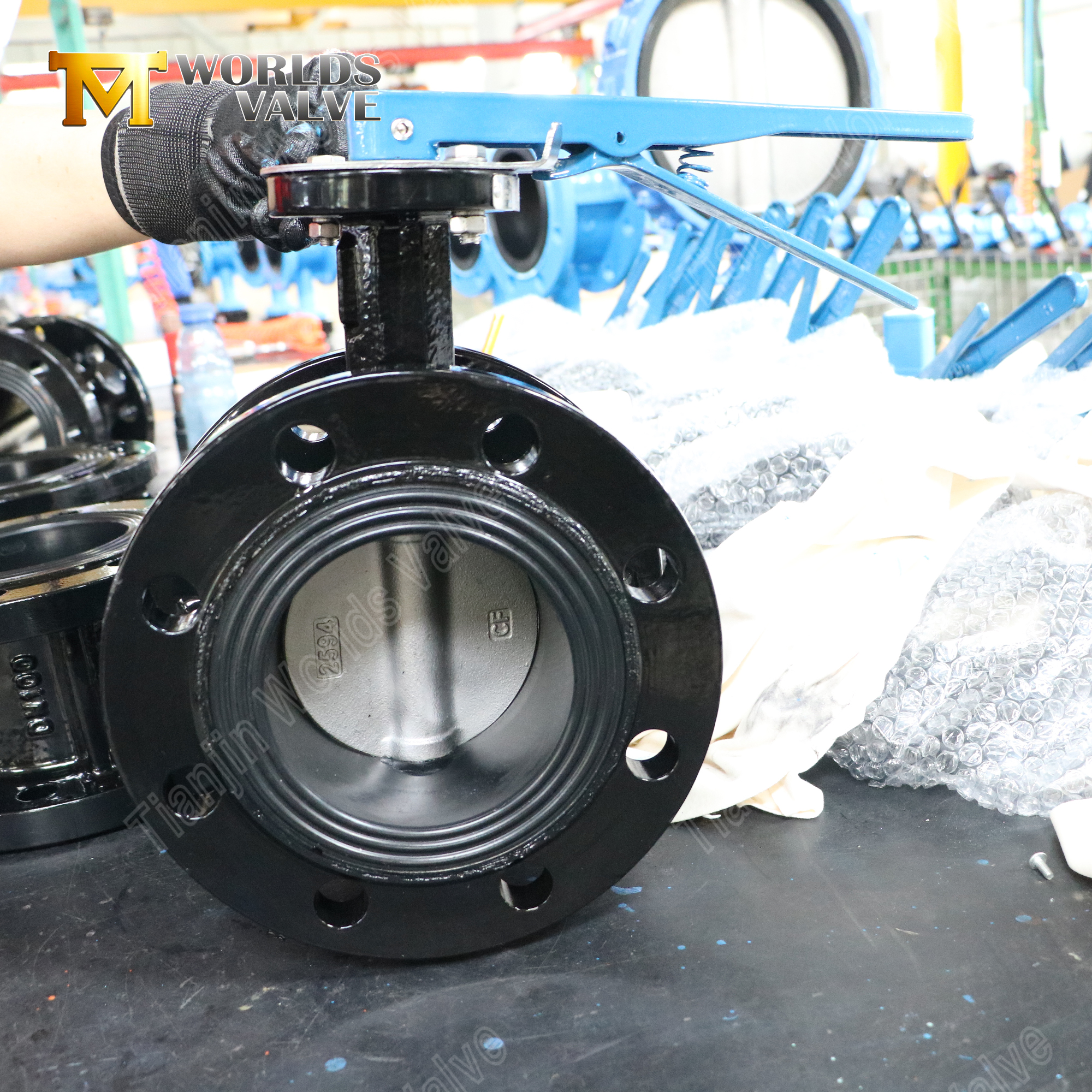

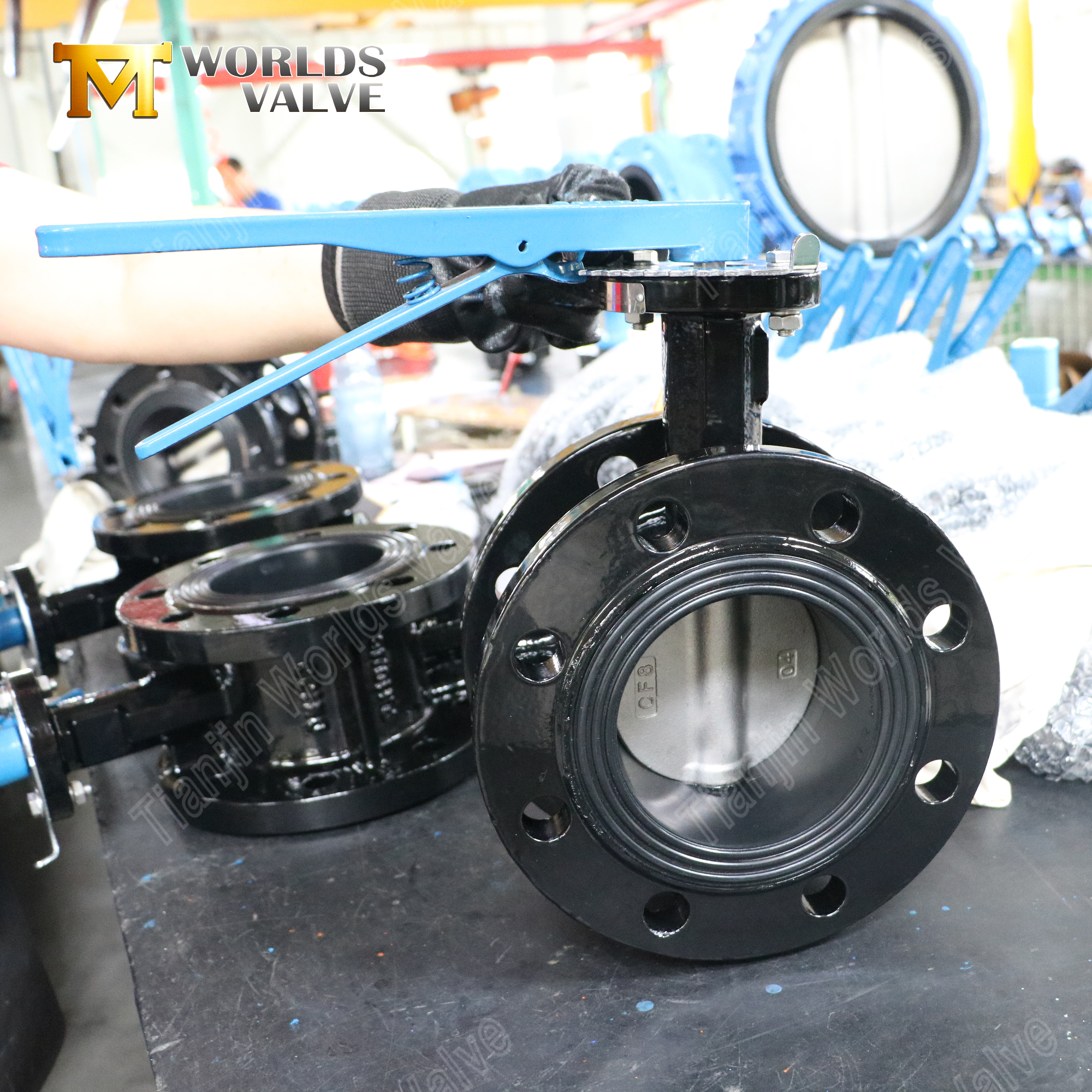

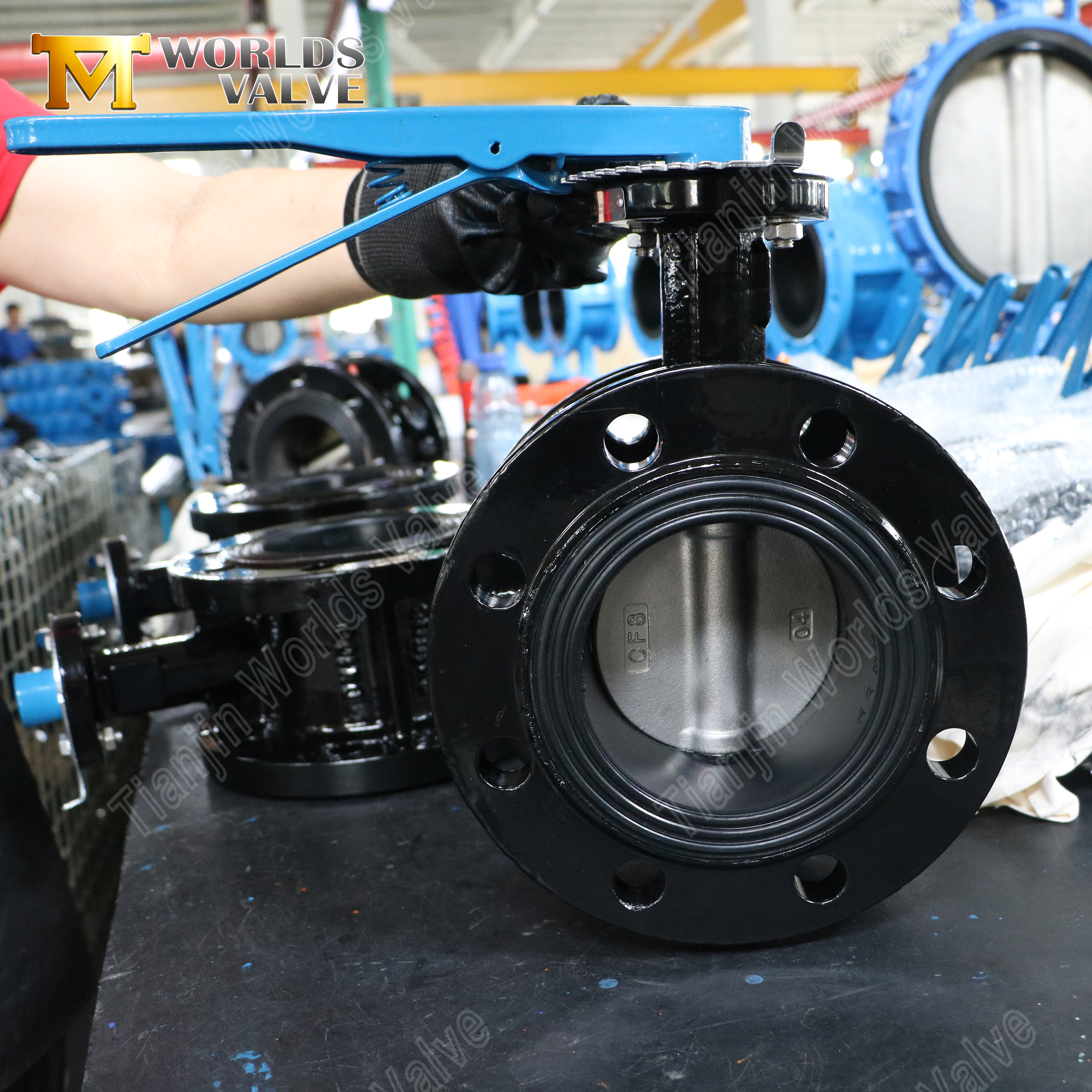

• Handspaksmanövrering – Inkluderar en låsplatta för positionslåsning, vilket ger enkel, pålitlig manuell kontroll för 4-tumsventiler.

• Enkel uppgraderingsväg – När ditt system behöver automatiseras, ta helt enkelt bort spaken och skruva fast ett ställdon – ventilen är redan förberedd.

Typiska applikationer

Tack vare sin robusta konstruktion och helt anpassningsbara materialalternativ, används denna dubbelflänsade vridspjällsventil allmänt inom olika industrier:

• Vattenförsörjning & distribution – Kommunala vattenledningar, pumpstationer, distributionsnät.

• Avloppsvattenrening – Avloppsledningar, reningsverk, avloppssystem.

• VVS-system – Kylvatten, varmvatten, kyltornssystem.

• Kemisk bearbetning – Frätande vätskor, syror, alkalier (med CF8-skiva och vulkaniserat säte).

• Mat och dryck – Sanitära applikationer där sprickfri design är avgörande.

• Industriella processer – Allmänna industriella vattenledningar, kylvatten, processvätskor.

Varför välja Tianjin Worlds Valve?

1. LRQA-certifierad kvalitet – Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett globalt pålitligt certifieringsorgan – som visar vårt engagemang för ständiga förbättringar och riskhantering.

2. Utformning av stiftlösa skivor – Vi är specialiserade på stiftlösa skivdesigner som eliminerar sprickor och korrosionsfällor – vilket ger överlägsen hygien och lång livslängd för krävande applikationer.

3. Utbytbart säte Expertis – Vår fältservicebara sätesdesign innebär att du kan byta EPDM-säten utan att ta bort ventilen från linjen – vilket minskar stilleståndstiden och underhållskostnaderna.

4. Vulkaniserade sätesspecialister – Vår kroppsbundna vulkaniserade sätesdesign ger nollläckagetätning och eliminerar behovet av separata flänspackningar – vilket minskar installationstiden och potentiella felpunkter.

5. Fullständig anpassning – Material, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – vi bygger efter dina specifikationer.

6. 19+ års exporterfarenhet – Smidig logistik och eftermarknadsstöd till 50+ länder – inklusive Europa, Amerika, Mellanöstern och Sydostasien.

7. 100 % spårbarhet – Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

8. Snabb vändning – Dedikerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din dubbelflänsventil idag:

Oavsett om du behöver den här 4-tumskonfigurationen, en annan storlek, automatiserad aktivering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga enligt din specifikation.

Skicka oss bara:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Vi välkomnar också fabriksbesök – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
