Concentric Lug Lugged Full Lug Butterfly Ventil med gummi Mjukt säte API609 / API598 / EN593

Fjädrande sittande fjärilventil är en dubbel flänsad design som kan användas för dödsändning. Denna fjärilventilserie har många av designfunktionerna och fördelarna, till exempel höga CV-värden, minsta delar som utsätts för linjemediet, större tillförlitlighet och en beprövad registrering av lång livslängd. En stor designfördel av denna ventilproduktlinjer är internationell kompatibilitet.
  • CBF02-TL03

Tillgänglighetsstatus:
Kvantitet:
sharethis sharing button

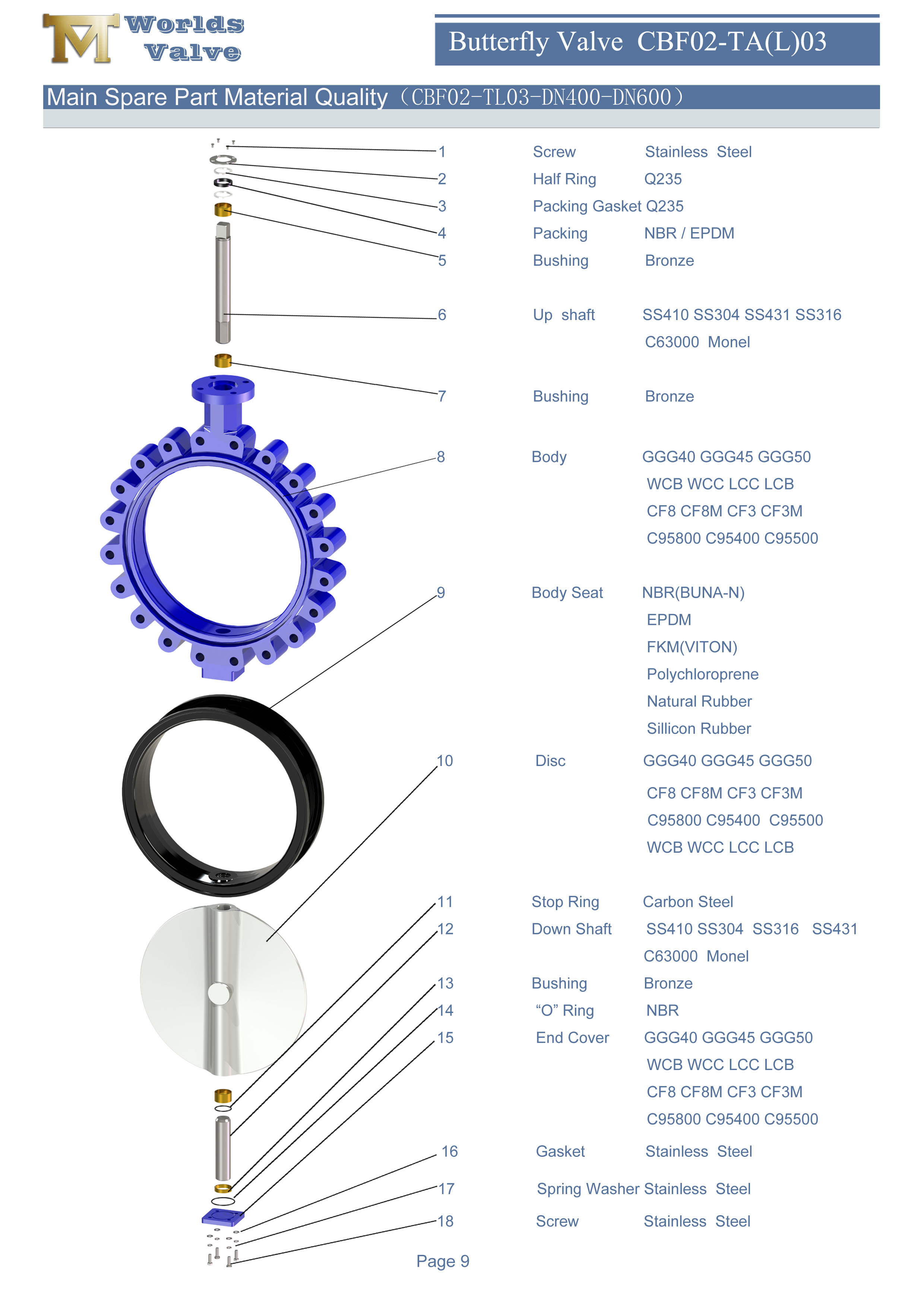

1 slangstypfjärilventil,


Produktegenskap:

  • 100% dubbelriktad stram avstängning.

  • Installation utan begränsning i flödesriktning.

  • Reducerad vikt och övergripande dimensioner.

  • Låg tryckförlust och minskade energikostnader.

  • Höga KV / CV-värden.

  • Lätt att rengöra och desinficera för dricksvattensystem etc.

  • Självrengöring (ingen rester kommer att fångas).

  • Bra motstånd mot korrosion.


2 fullt slungged typ mjuk sits koncentrisk fjärilventil utan konisk stift


Tekniska parametrar:


Storlek

DN32-DN600

DN650-DN2000

Arbetstryck

16 bar

10 bar

Skal

24 bar

15 bar

Täta

18 bar

11 bar

Driftstemperatur

-45 ℃ ~ + 150 ℃

Driftsmiljö

Ballast och bilsystem Kemisk bearbetning

Avsaltningsanläggningar borrriggar dricksvatten

Torrpulvermat och dryckesgasväxter

Havc gruvindustri pappersindustri sand hantering havsvatten socker industrin

Termo Teknisk Vattenbehandling Avloppsvatten

Körningsmetod

Handspaken Worm Gear Electric Pneumatic



3 Duktil järn DI Oft säte Luggen Butterfly Valve,


Huvudmaterial:

namn

Material

Kropp

Gjutjärn duktilt järn kolstål rostfritt stål al-brons

Skiva

Duktilt järn kolstål Rostfritt stål Al-brons

Axel

Rostfritt stål Monel K500

Seat

Buna NBR Epdm Viton PTFE HEPDM Neopren Hypalon Naturgummi

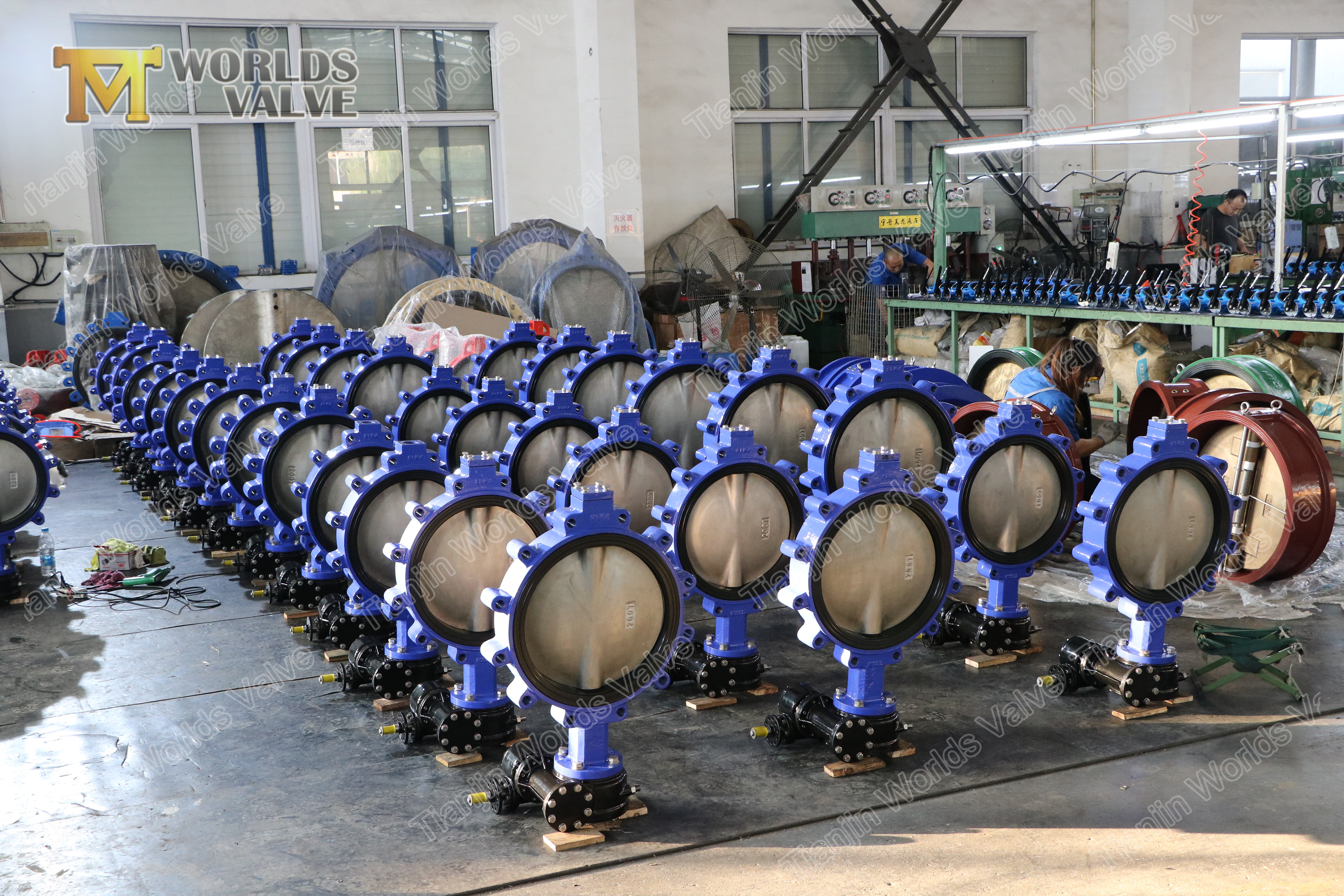

4 A536 A395 Duktil järnfjärilventil,


Executive Standard:


Designstandard

EN 593, MSS SP67 API 609 BS5155

Inspektion och test

API 598 ISO 5208 EN 12266

Slutstandard

ANSI B16.1 Cl. 125lb & b16.5 cl. 150lb

Som 2129 Tabell D & E BS 10 Tabell D & E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 cl. 150lb awwa c207

SABS 1123 Tabell 1000/3 & Tabell 1600/3

Ansikte mot ansikte

ISO 5752, EN 558, MSS SP67 och API 609 DIN3202

Toppfläns

ISO 5211



5 Typfjärilventil med växellåda

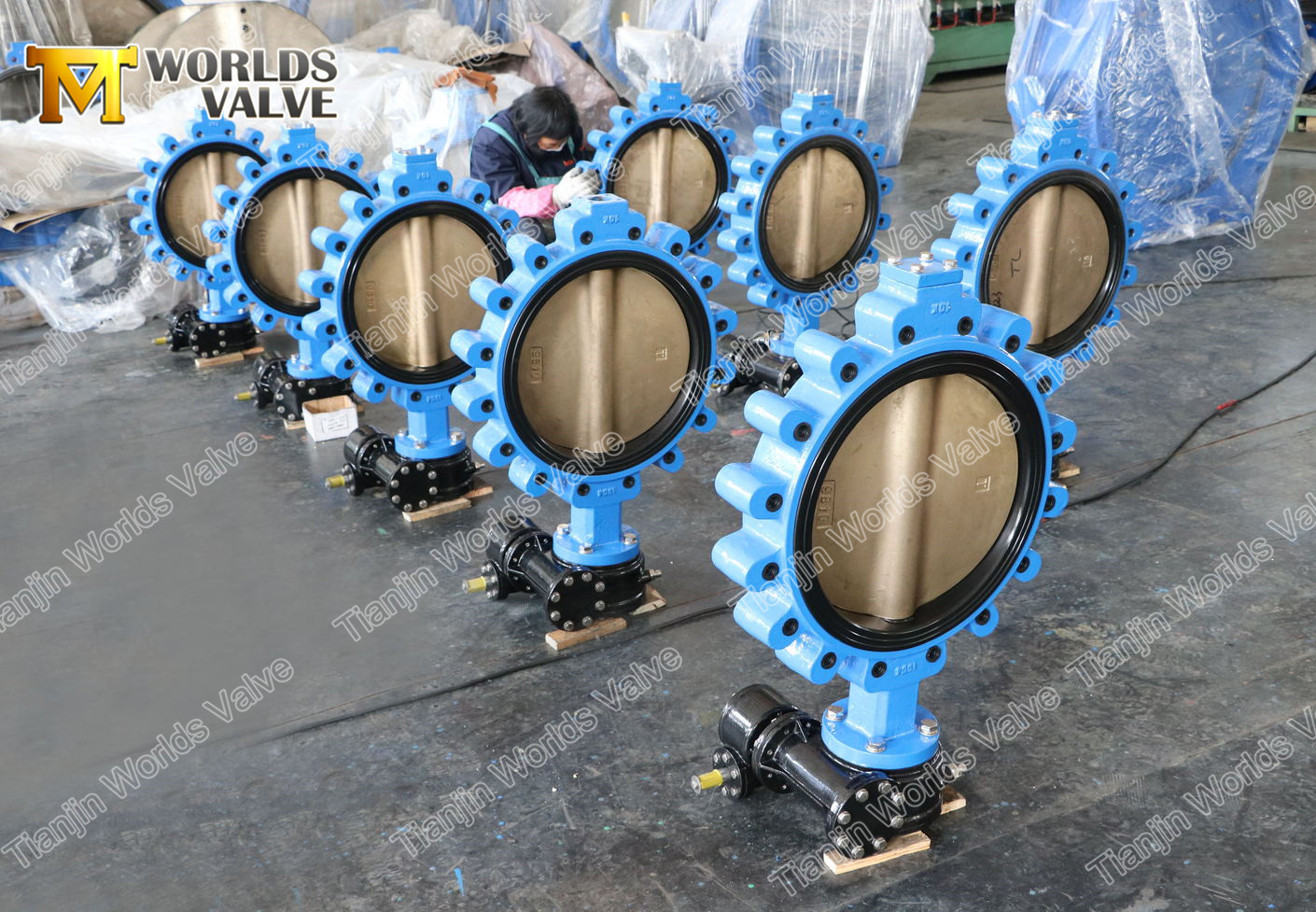

6 Typfjärilventil med växellåda
