Concentric U sektion u Typ Dubbelfläns Fjärilventil med Cartrige Rubber Hard Back Seat, API609 Klass 150 pn10 pn16 10k tabell d tabell E

Concentric U sektion u Typ Dubbelflänsfjärilventil med Cartrige Rubber Hard Back Seat Butterfly Valve är en dubbel flänsad design som kan användas för dödsändning. Denna fjärilventilserie har många av designfunktionerna och fördelarna, till exempel höga CV-värden, minsta delar som utsätts för linjemediet, större tillförlitlighet och en beprövad registrering av lång livslängd. En stor designfördel av denna ventilproduktlinjer är internationell kompatibilitet.

Modell:
CBF02-TU01

Kvantitet:
Tillgänglighetsstatus:





Fråga Lägg i korgen

Produktbeskrivning

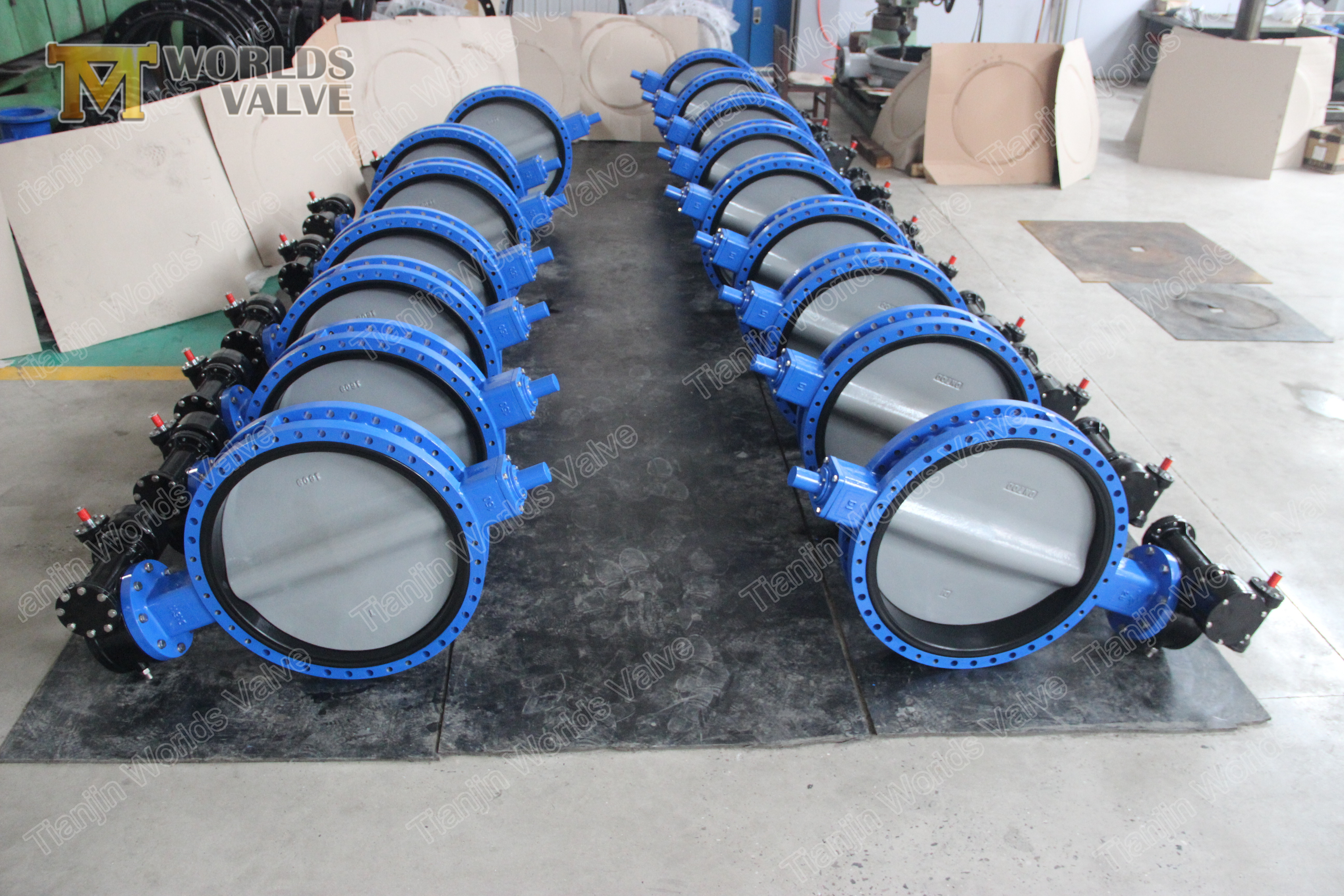

1 U Typ Koncentrisk dubbelflänsfjärilventil utan konisk stift

Produktegenskap:

100% dubbelriktad stram avstängning.
Installation utan begränsning i flödesriktning.
Reducerad vikt och övergripande dimensioner.
Låg tryckförlust och minskade energikostnader.
Höga KV / CV-värden.
Lätt att rengöra och desinficera för dricksvattensystem etc.
Självrengöring (ingen rester kommer att fångas).
Bra motstånd mot korrosion.

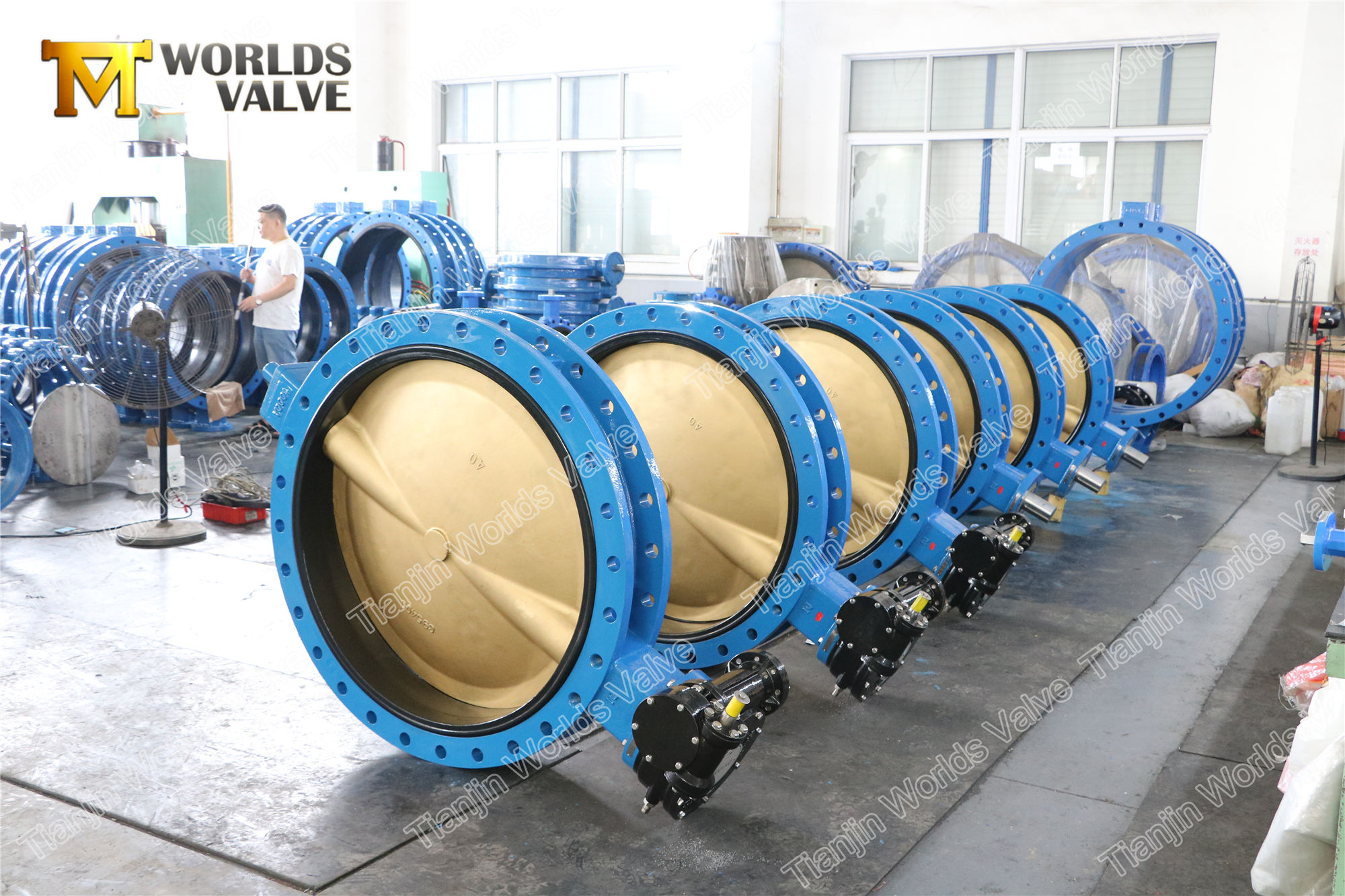

2 EN593 Standard dubbel flänsad fjärilventil

Tekniska parametrar:

Storlek	DN32-DN600	DN650-DN2000
Arbetstryck	16 bar	10 bar
Skal	24 bar	15 bar
Täta	18 bar	11 bar
Driftstemperatur	-45 ℃ ~ + 150 ℃
Driftsmiljö	Ballast och bilsystem Kemisk bearbetning Avsaltningsanläggningar borrriggar dricksvatten Torrpulvermat och dryckesgasväxter Havc gruvindustri pappersindustri sand hantering havsvatten socker industrin Termo Teknisk Vattenbehandling Avloppsvatten
Körningsmetod	Handspaken Worm Gear Electric Pneumatic

3 A536 A395 Ductile Iron CF8 CF8M WCB GJS400 GJS500 Butterfly Valve

Huvudmaterial:

namn	Material
Kropp	Gjutjärn duktilt järn kolstål rostfritt stål al-brons
Skiva	Duktilt järn kolstål Rostfritt stål Al-brons
Axel	Rostfritt stål Monel K500
Seat	Buna NBR Epdm Viton PTFE HEPDM Neopren Hypalon Naturgummi

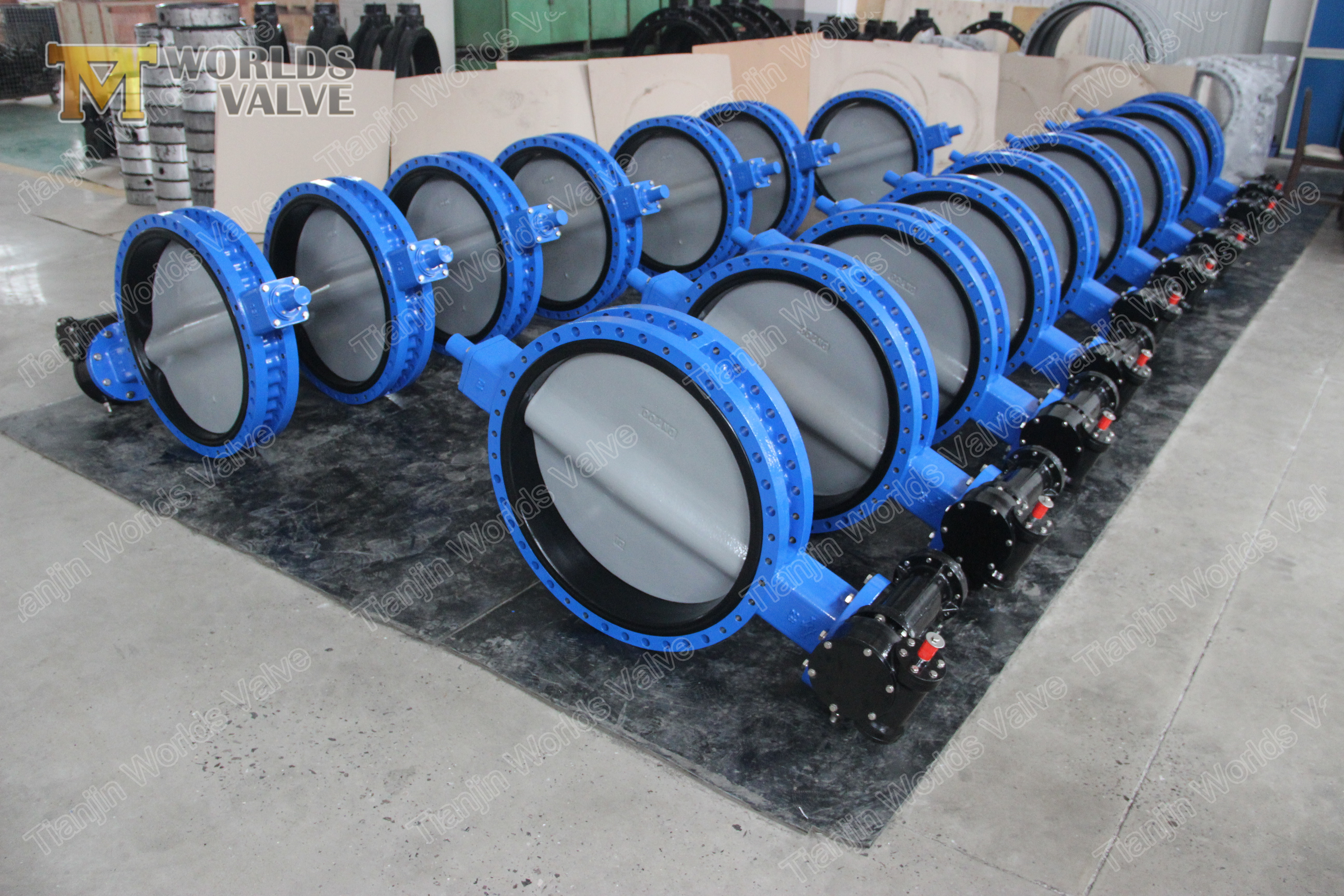

4 U Typ Dubbelfläns Fjärilventil Cartrige API609 Klass 150 pn10 pn16

Executive Standard:

Designstandard	EN 593, MSS SP67 API 609 BS5155
Inspektion och test	API 598 ISO 5208 EN 12266
Slutstandard	ANSI B16.1 Cl. 125lb & b16.5 cl. 150lb Som 2129 Tabell D & E BS 10 Tabell D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 cl. 150lb awwa c207 SABS 1123 Tabell 1000/3 & Tabell 1600/3
Ansikte mot ansikte	ISO 5752, EN 558, MSS SP67 och API 609 DIN3202
Toppfläns	ISO 5211

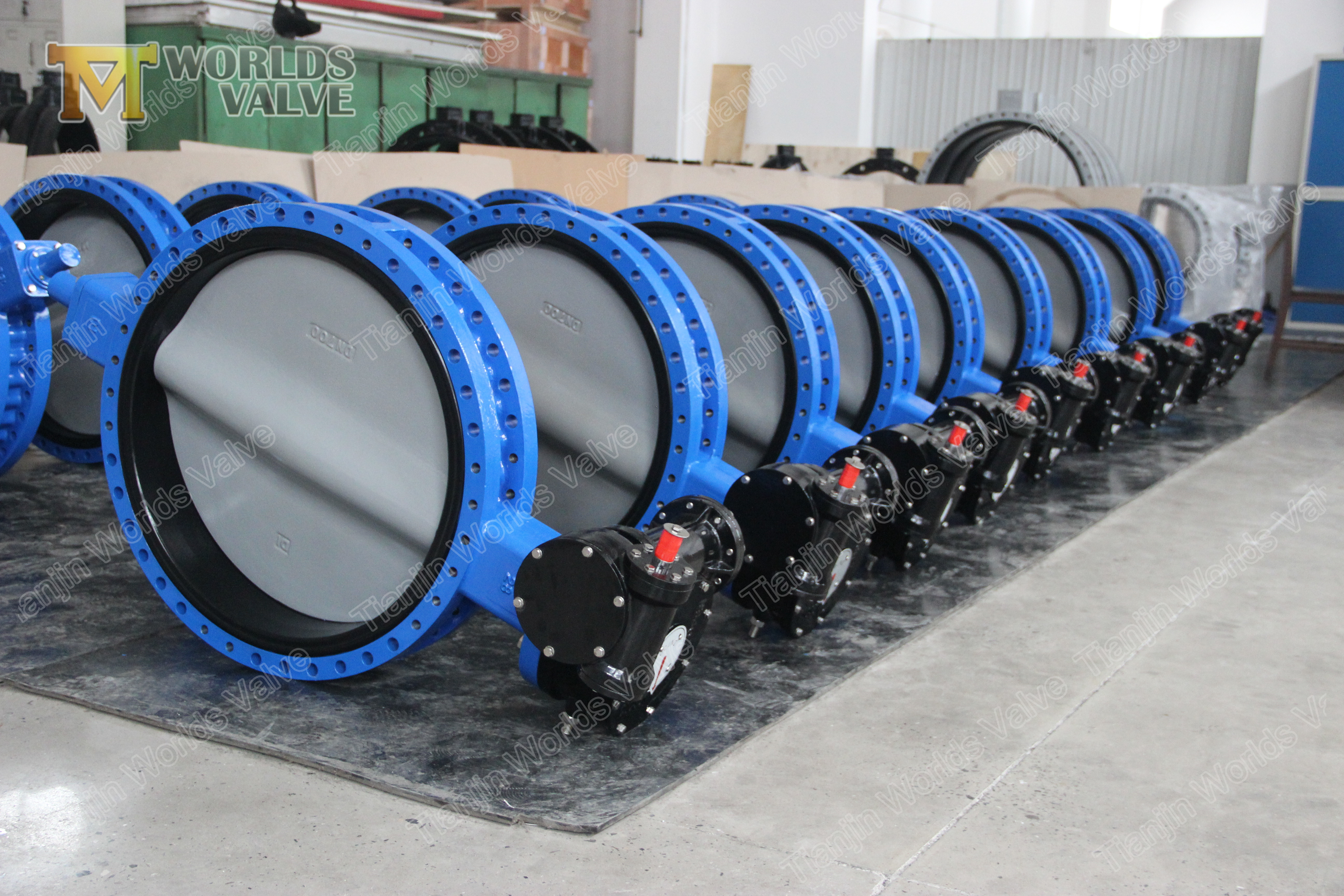

5 dubbelflänsfjärilventil Cartrige API609 klass 150 pn10 pn16

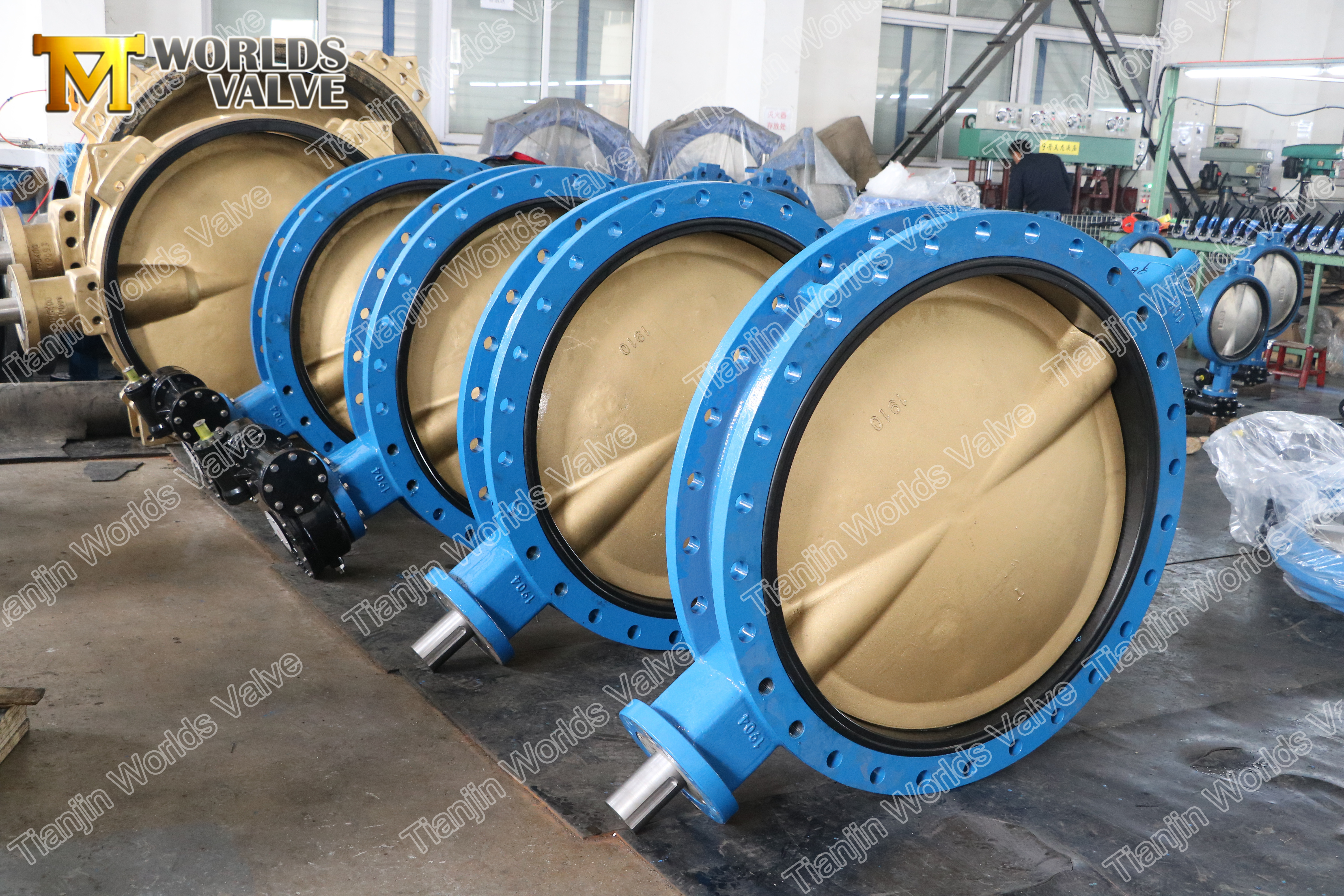

6 GJS400 GJS500 Butterfly Valve

Du sektion dubbel fläns fjärilventil Du skriver koncentrisk dubbelflänsfjärilventil utan konisk stift EN593 Standard dubbel flänsad fjärilventil A536 A395 Ductile Iron CF8 CF8M WCB GJS400 GJS500 Butterfly Valve Concentric U sektion u Typ Dubbelfläns Butterfly Valve Cartrige API609 Klass 150 pn10 pn16 10k
