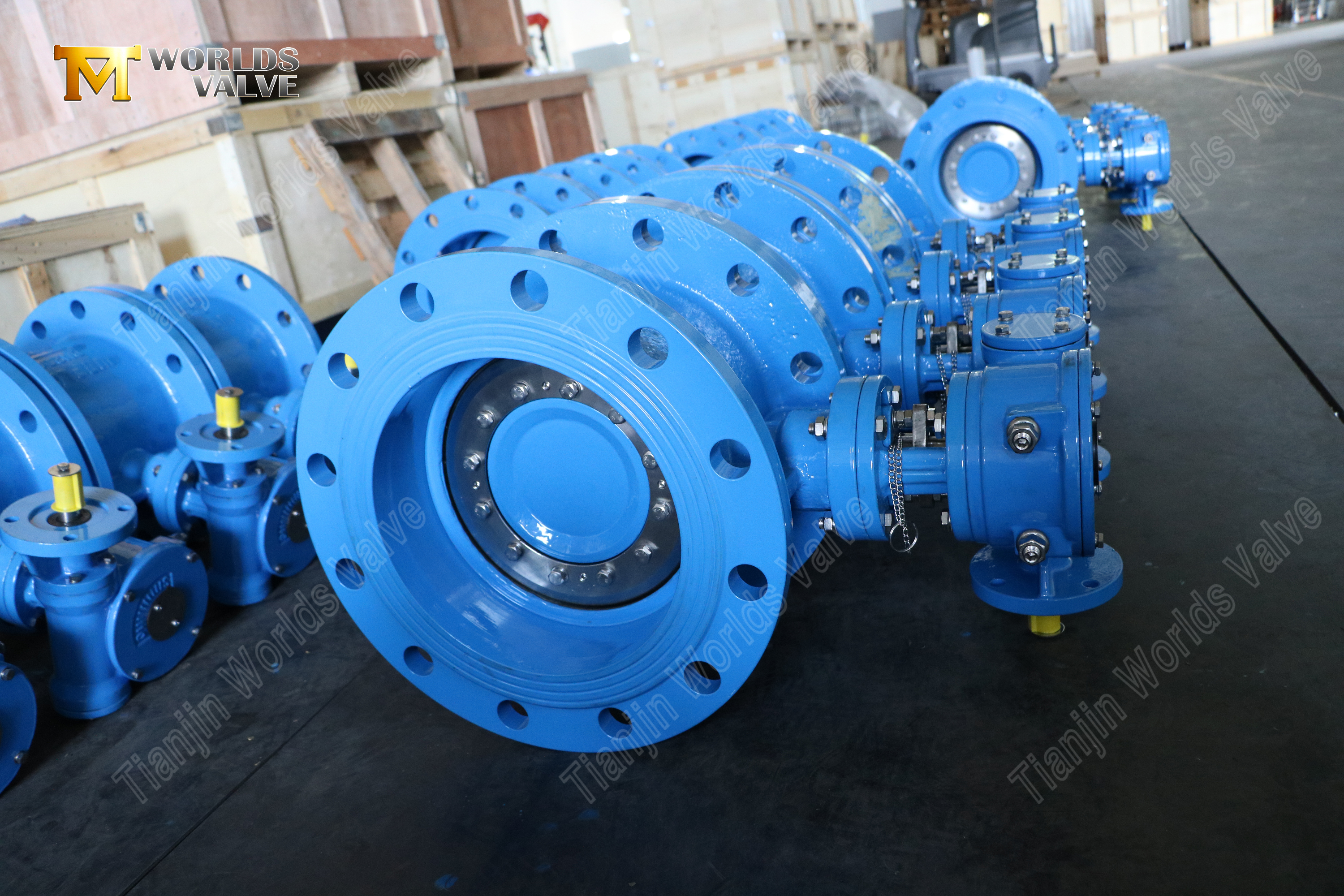

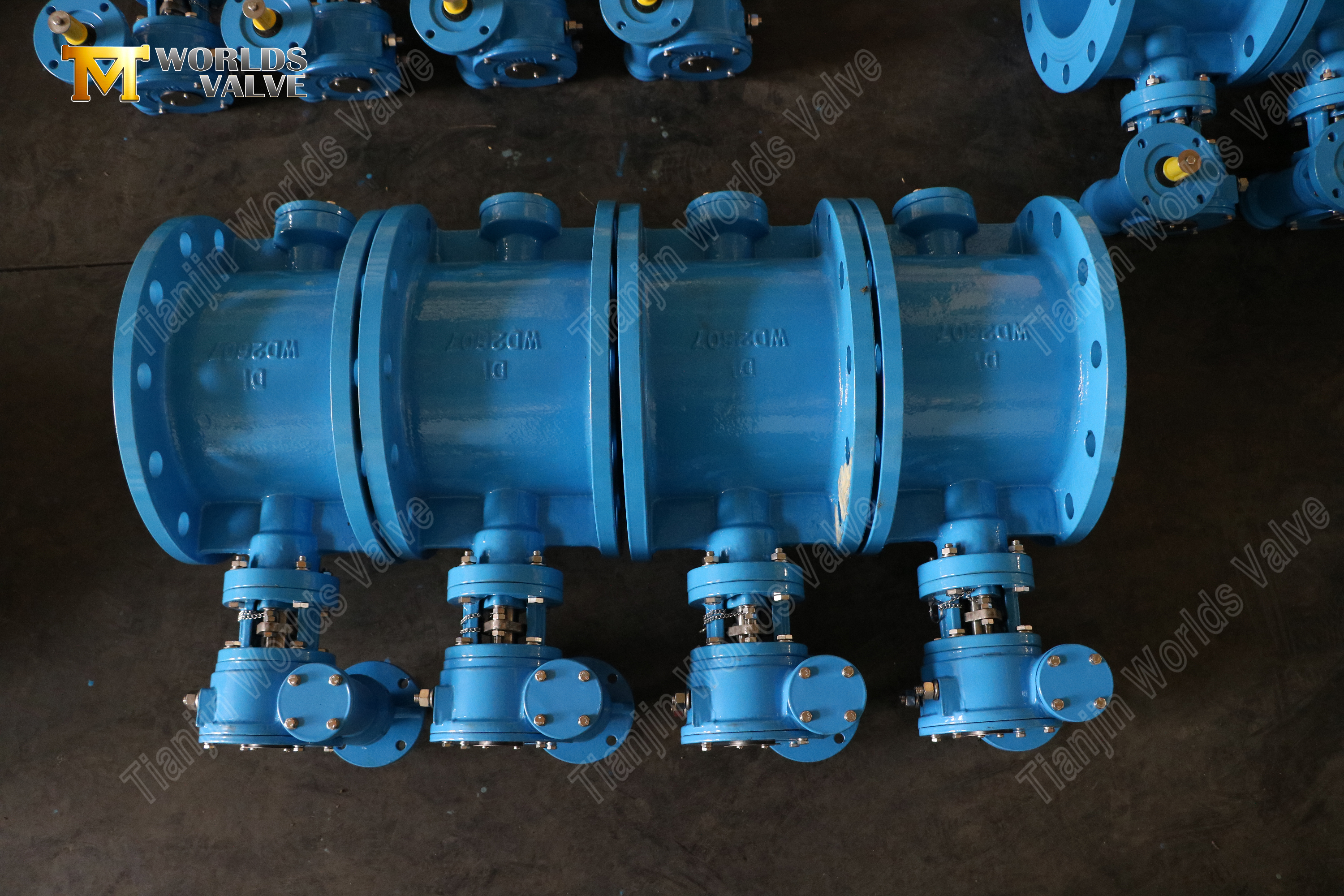

Dubbel offset vridspjällsventil med elektriskt ställdon och handratt – lågt vridmoment, lång livslängd

Produktöversikt

En dubbel offset fjärilsventil – även känd som en dubbel excentrisk fjärilsventil – representerar ett betydande framsteg jämfört med traditionella koncentriska konstruktioner. I en koncentrisk ventil förblir skivan och sätet i konstant kontakt under hela öppnings- och stängningscykeln, vilket orsakar kontinuerlig friktion som leder till för tidigt sätesslitage och högt arbetsmoment. Den dubbla offset-designen löser detta problem genom att förskjuta spindelaxeln i två riktningar - från både skivans mittlinje och ventilens mittlinje - vilket gör att skivan lyfts bort från sätet omedelbart efter öppning. Efter bara några graders rotation frigörs tätningskompressionen helt, vilket eliminerar glidfriktion och ger lägre arbetsmoment, förlängd säteslivslängd och bubbeltät avstängning även efter tusentals cykler.

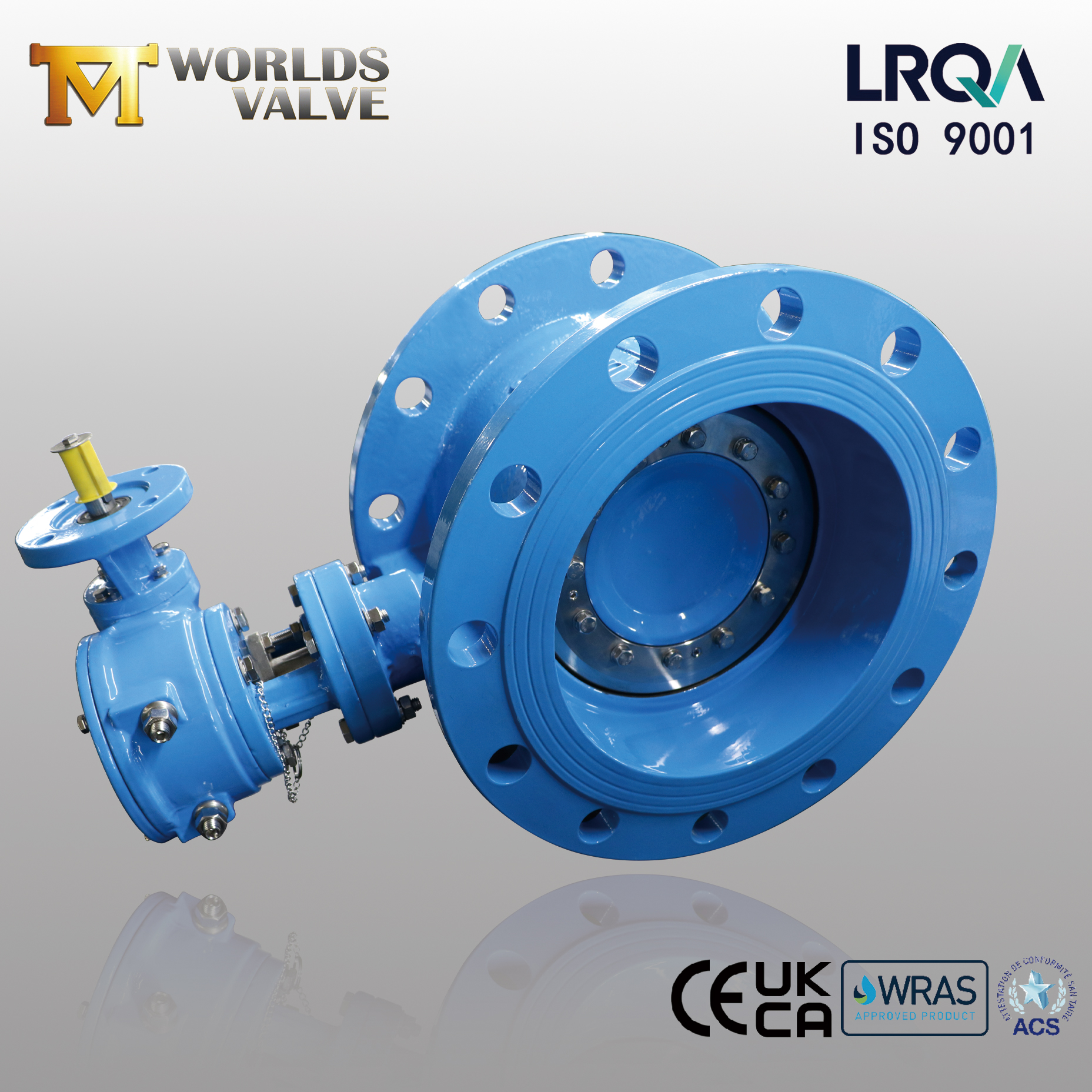

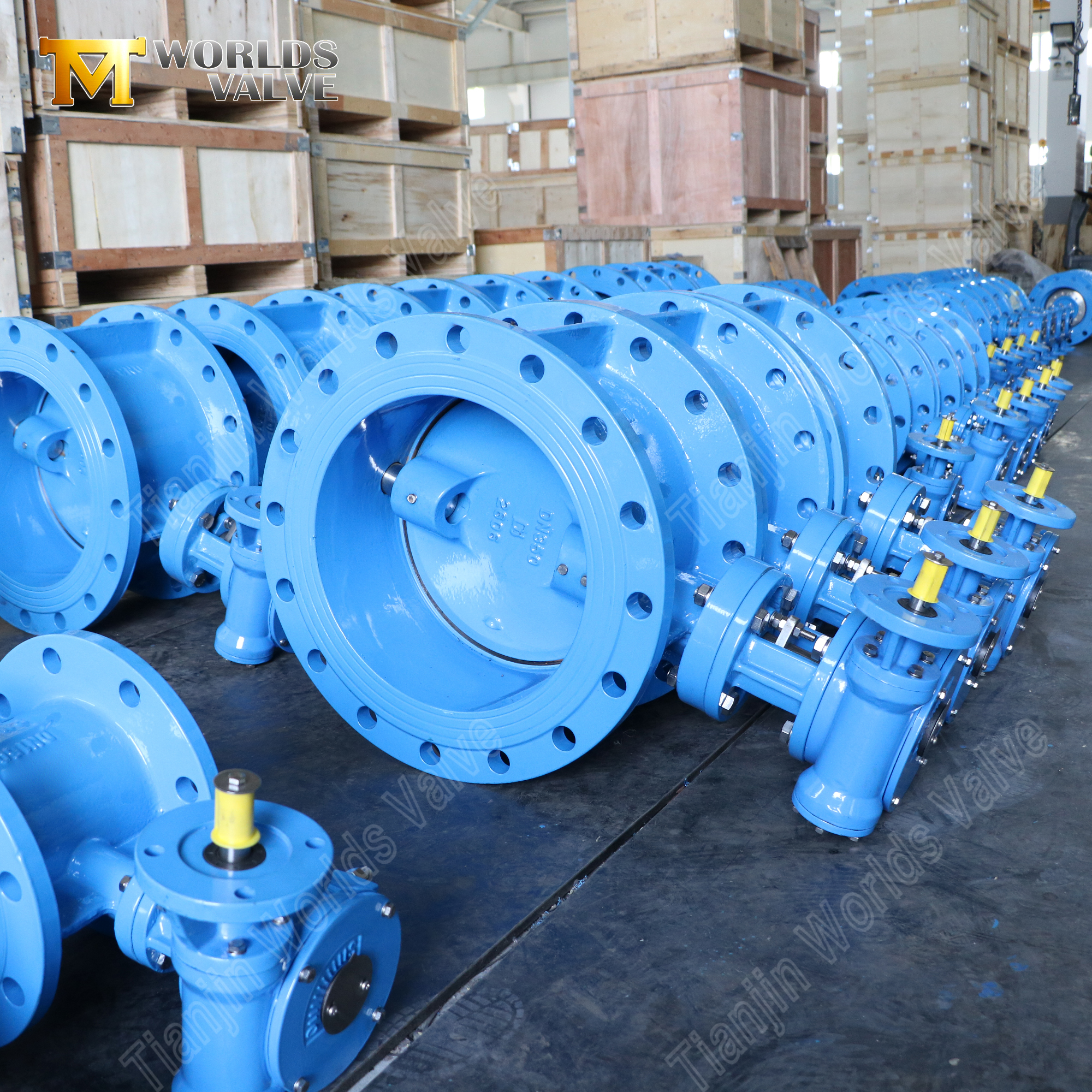

Denna 10-tumsmodell har en kropp och skiva av segjärn (EN-GJS-400-15), ett säte i 304 rostfritt stål, en SS420-skaft och ett elektriskt manöverdon med snäckväxel och handratt – färdig i RAL 5015 epoxibeläggning. Tillgänglig i storlekar från DN100 till DN1800, denna ventil är idealisk för vattenförsörjning, avloppsvattenrening, kraftgenerering och industriella tillämpningar. Som en LRQA-certifierad ISO 9001:2015 OEM-tillverkare med 19+ års exporterfarenhet erbjuder vi helt anpassningsbara lösningar – material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon – allt skräddarsytt efter dina specifikationer.

Införa:

Dubbel offset fjärilsventil | DI Body & Disc| 304 Säte | SS420 stam | EN 593

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

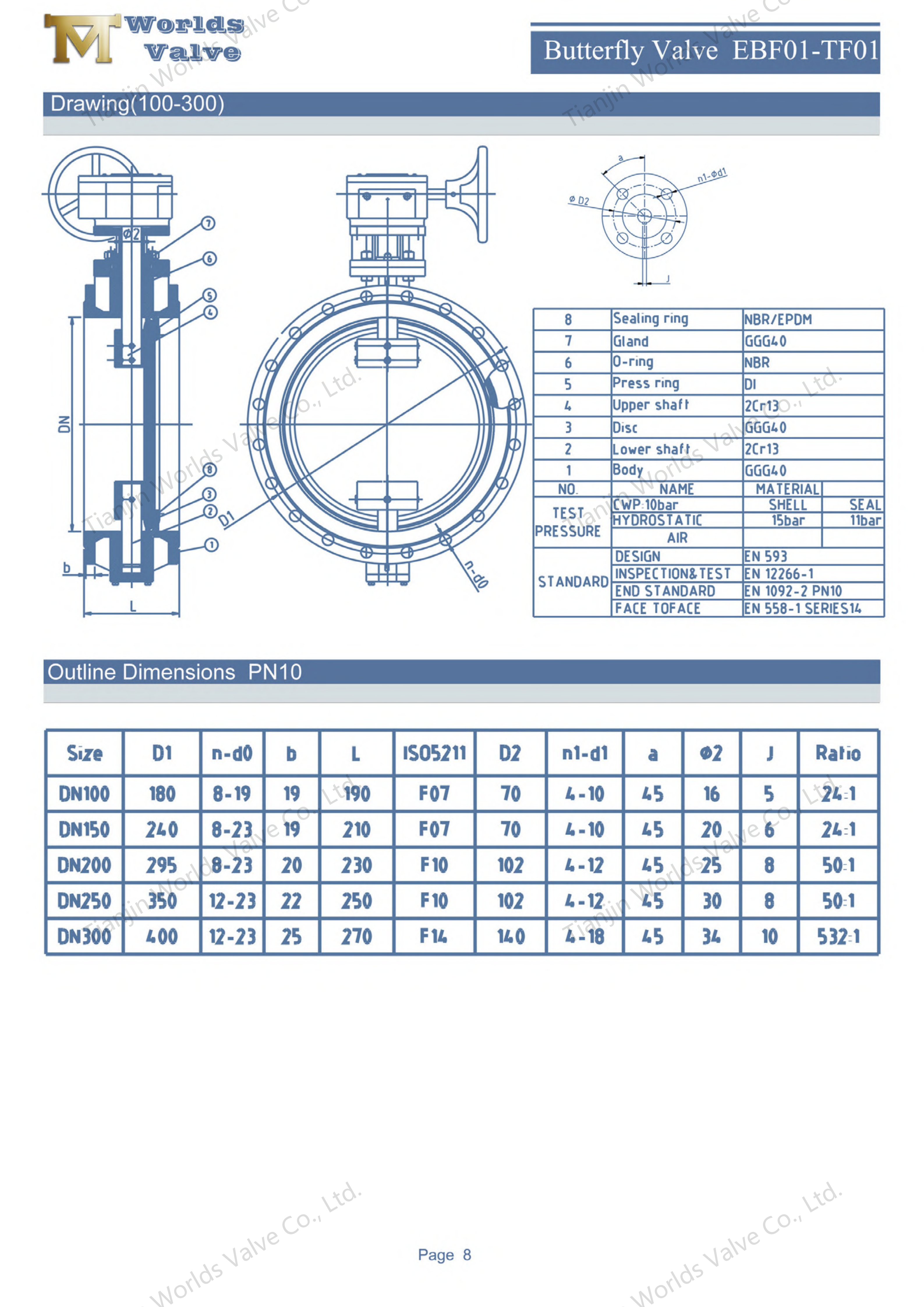

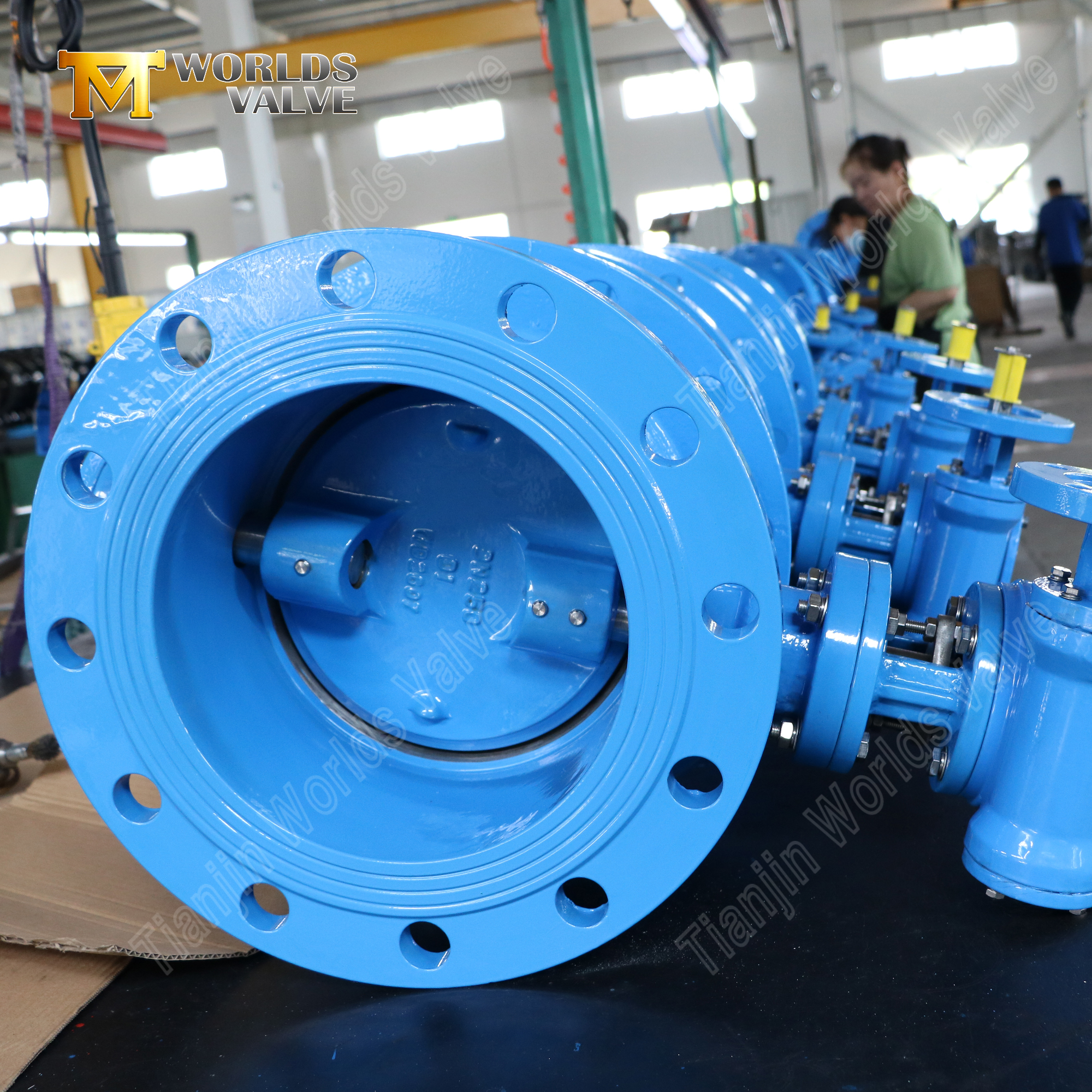

EBF01-TF01 - Detaljerad produktinformation

Tekniska specifikationer

Nyckelfunktioner och fördelar

1. Design med dubbel offset – mindre friktion, längre livslängd

• Eliminerar glidfriktion – Den dubbla offsetgeometrin gör att skivan lyfts bort från sätet omedelbart efter öppning, vilket eliminerar den kontinuerliga gnidningen som sliter ut koncentriska ventiler. Detta innebär betydligt längre livslängd på sätet och skivan.

• Lägre arbetsmoment – ​​Med friktion eliminerad efter bara några graders rotation, kräver ventilen avsevärt mindre vridmoment för att fungera. Detta möjliggör mindre, mer ekonomiska ställdon och smidigare manuell drift.

• Bubbeltät avstängning – Den dubbla offset-designen säkerställer att skivorna sitter stadigt mot sätet av rostfritt stål 304 när det är stängt, vilket ger nollläckagetätning certifierad enligt API 598 – även efter tusentals cykler.

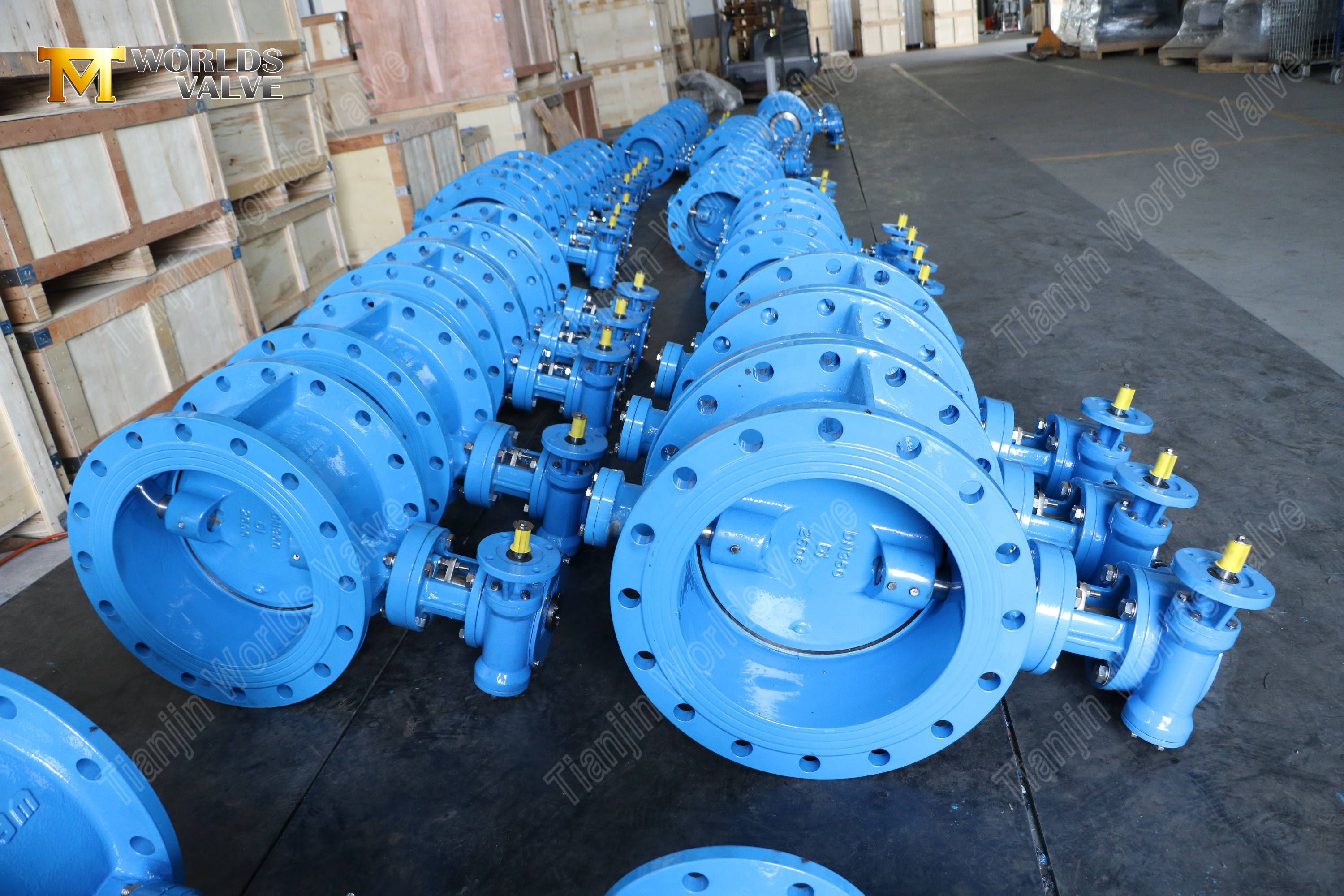

2. Dubbelflänsanslutning – maximal styvhet

• Integrerade flänsar på båda ändarna – Ventilen bultar direkt till matchande rörflänsar på båda sidor, vilket ger den säkraste och mest styva anslutningen som finns – idealisk för system med stor diameter och högt flöde.

• Dubbelriktad dödlägesservice – Stöder isolering och borttagning av rörsektioner på båda sidor medan ventilen förblir stängd och tät.

• Enklare inriktning – Integrerade flänsar förenklar montering och centrering mellan rörledningsflänsar – inga komplicerade inriktningsprocedurer.

3. Material för kropp och skiva – segjärn EN-GJS-400-15 (GGG40)

• Hög hållfasthet – Erbjuder en draghållfasthet på ≥400 MPa och en sträckgräns på ≥250 MPa, vilket ger pålitlig prestanda under tryckstötar.

• Utmärkt förlängning – Minst 15 % förlängning säkerställer att materialet tål termisk expansion och rörledningsspänningar utan att spricka.

• Slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och vibrationer.

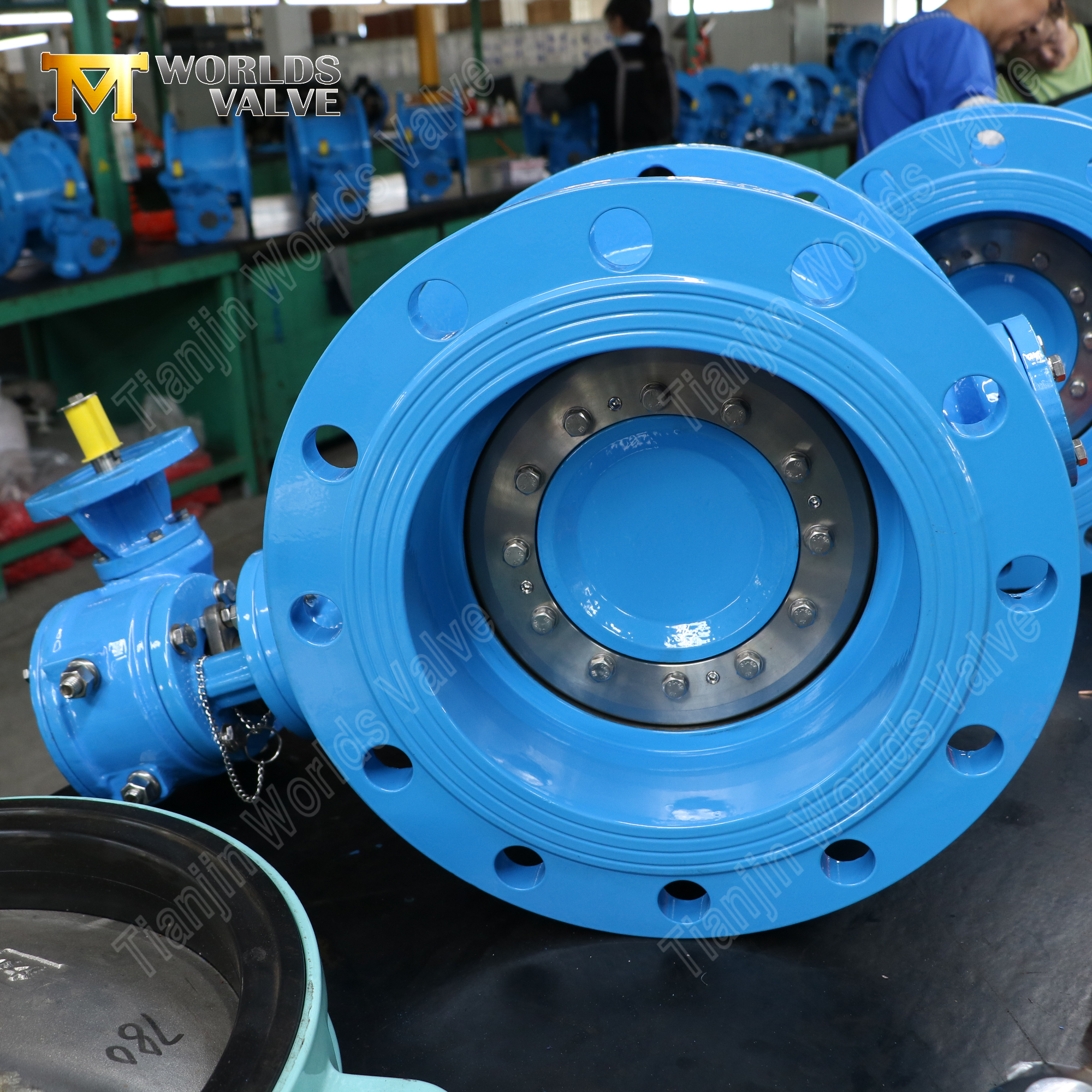

4. Sätesmaterial–304 rostfritt stål

• Utmärkt korrosionsbeständighet -304 rostfritt stål motstår oxidation och korrosion i vatten, avloppsvatten och milda kemiska miljöer.

• Hållbar hårdförseglingsprestanda – Metall-till-metall-tätningsgränssnittet ger överlägsen slitstyrka jämfört med mjuka sätesdesigner, vilket gör den idealisk för högre temperaturer och krävande serviceförhållanden.

• Lång livslängd – 304-sätet bibehåller sin tätningsgeometri under tusentals cykler, vilket säkerställer konsekvent bubbeltät avstängning.

5. Stammaterial – SS420 rostfritt stål

• Hög hållfasthet – Betydligt högre draghållfasthet än 304/316 rostfritt stål, vilket säkerställer tillförlitlig vridmomentöverföring även i ventiler med stor diameter.

• Sli​

• Utblåsningssäker design – Retentionsmekanism förhindrar oavsiktlig stamutkastning under tryckstötar.

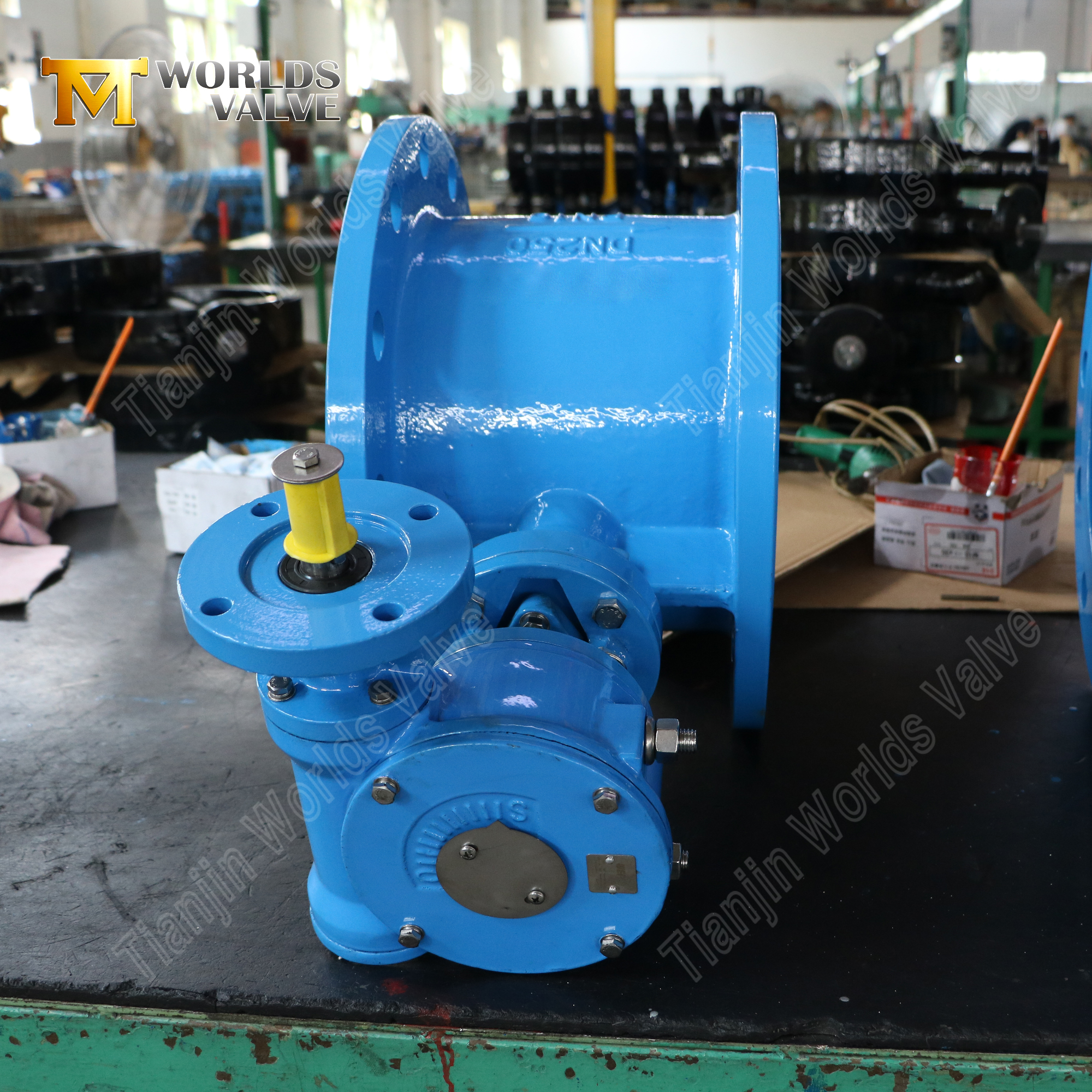

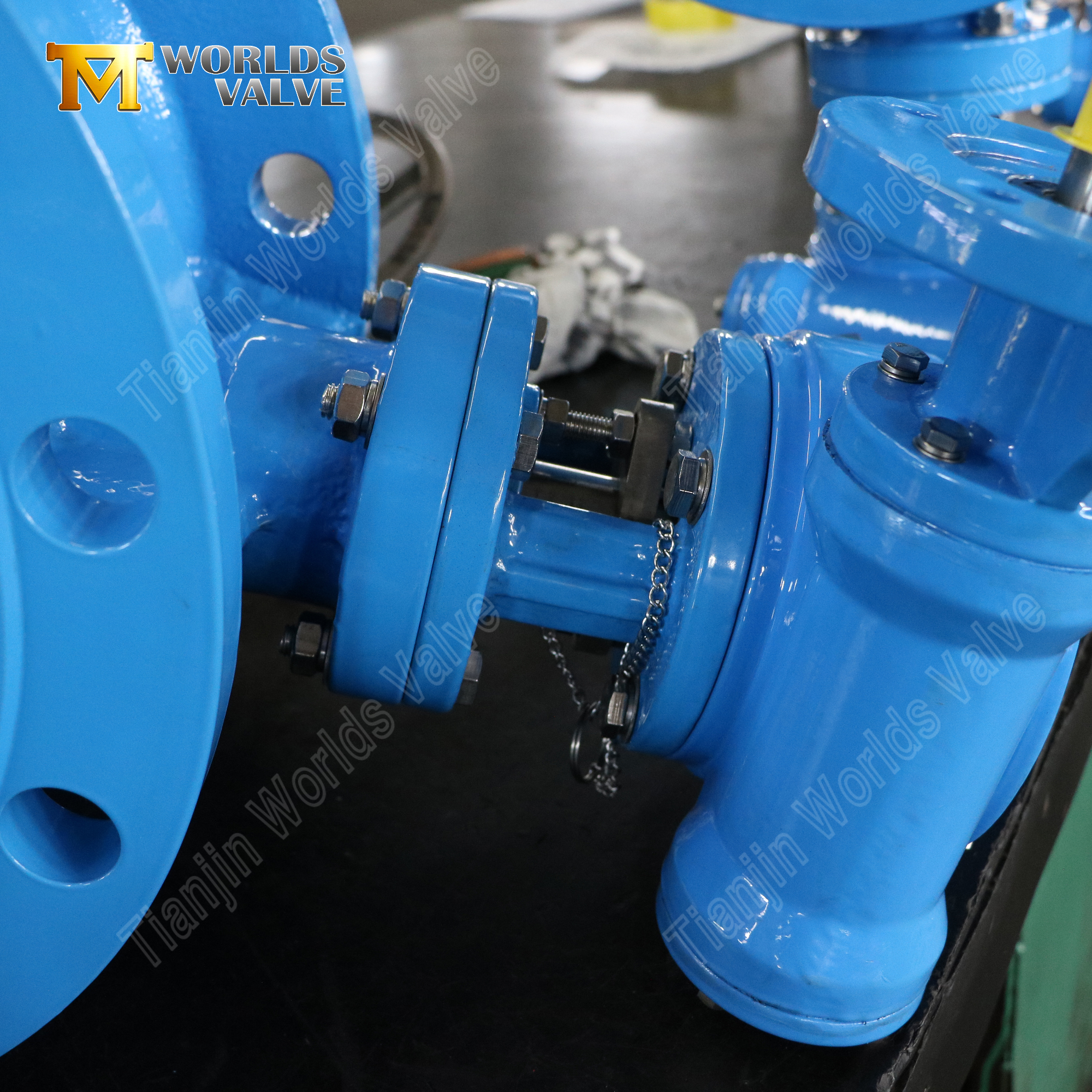

6. Elektriskt ställdon med snäckväxel och handratt

• Elektrisk automation – Ger fjärrstyrning till/från eller modulerande kontroll med 4-20 mA återkoppling för PLC- och SCADA-integration.

• Multiplikation av snäckväxelns vridmoment – ​​Snäckväxeln minskar arbetsmomentkraven, vilket möjliggör smidig och pålitlig drift även i ventiler med stor diameter.

• Manuell handrattsöverstyrning – Inkluderar en handratt för manuell drift under strömavbrott eller underhåll – inga specialverktyg krävs.

• ISO 5211 Montering – Standardiserad toppfläns säkerställer kompatibilitet med ett brett utbud av ställdon.

Typiska applikationer

Varför välja Tianjin Worlds Valve?

1. LRQA-certifierad kvalitet – Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett globalt pålitligt certifieringsorgan – som visar vårt engagemang för ständiga förbättringar och riskhantering.

2. Specialister på dubbla offset – Vi har lång erfarenhet av tillverkning av dubbla offset-spjällventiler för vatten-, kraft- och industriprojekt över hela världen.

3. Brett storleksområde – Från DN100 till DN1800 täcker vi hela spektrumet av industriella rörkrav.

4. Fullständig anpassning – Material, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – vi bygger efter dina specifikationer.

5. 19+ års exporterfarenhet – Smidig logistik och eftermarknadsstöd till 50+ länder – inklusive Europa, Amerika, Mellanöstern och Sydostasien.

6. 100 % spårbarhet – Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

7. Snabb vändning – Dedikerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din dubbla offsetventil idag:

Oavsett om du behöver den här 10-tumskonfigurationen, en annan storlek inom vårt DN100–DN1800-sortiment, automatiserad aktivering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga enligt din specifikation.

Skicka oss bara:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (manuell, snäckväxel, elektrisk, pneumatisk, hydraulisk)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Vi välkomnar också fabriksbesök – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.
