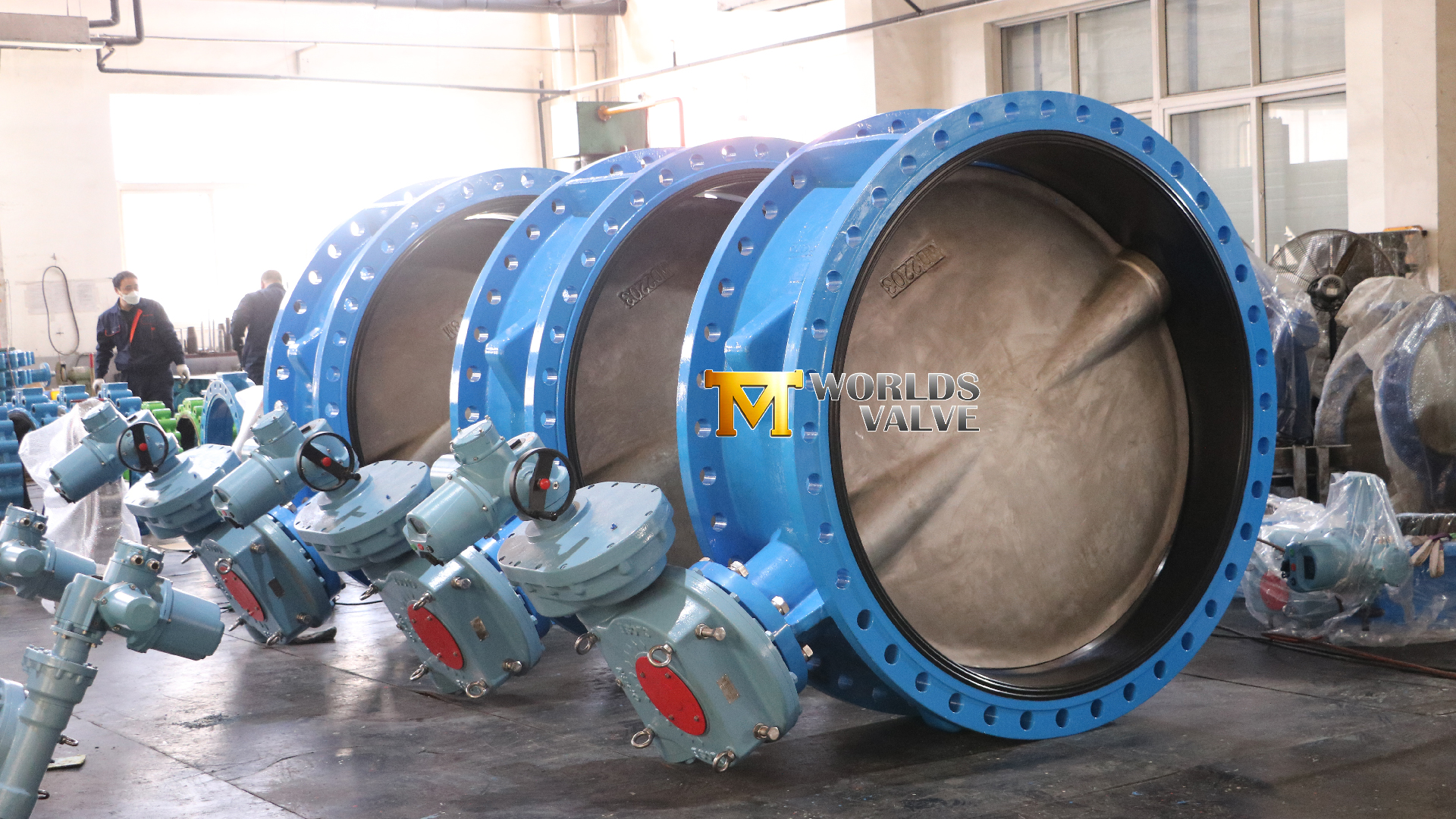

Dubbelflänsad vridspjällsventil – byggd för kraftiga system med högt flöde

Nyckelfunktioner och fördelar：

1. Dubbelflänsanslutning – maximal styvhet

• Integrerade flänsar på båda ändarna– Ventilen bultar direkt till matchande rörflänsar på båda sidor, vilket ger den säkraste och mest styva anslutningen som finns tillgänglig – ingen förskjutning under rörspänningar.

• Enklare installation–Med integrerade flänsar är ventilen enklare att montera och rikta in. Inga komplicerade centreringsprocedurer – skruva bara fast den.

• Dubbelriktad återvändsgränd–Stöder isolering och borttagning av rörsektioner på båda sidor medan ventilen förblir stängd och förseglad–en funktion som waferventiler inte kan ge.

2. Kroppsmaterial – segjärn (GGG40)

• Hög hållfasthet–Erbjuder ungefär dubbelt så hög draghållfasthet som gråjärn, idealiskt för PN16-service och tryckstötsförhållanden.

• Slagtålighet–Den nodulära grafitstrukturen ger exceptionell seghet och tål mekaniska stötar och vibrationer.

• Korrosionsskydd–Kombinerat med standard epoxibeläggning (minst 250 μm), ger pålitlig korrosionsbeständighet för vatten- och avloppsvattenservice.

3. Skivmaterial – CF8M rostfritt stål (AISI 316)

• Överlägsen korrosionsbeständighet–Utmärkt motståndskraft mot grop- och spaltkorrosion, särskilt i kloridmiljöer och havsvatten.

• Bred kemisk kompatibilitet–Lämplig för vatten, avloppsvatten, milda kemikalier, syror och alkalier.

• Hygienisk och icke-giftig–Säker för dricksvatten, livsmedelsbearbetning och farmaceutiska tillämpningar.

4. Sätesmaterial – Vulkaniserat EPDM-gummi

• Noll läckagebana–Kemiskt bunden till kroppen utan mellanrum eller sprickor mellan sätet och ventilhuset, vilket eliminerar potentiella läckagevägar.

• Full isolering av metall–Det vulkaniserade fodret kapslar helt in alla fuktade metallytor och isolerar den segjärnskroppen fullständigt från processvätskan.

• Eliminerar flänspackningar–Det vulkaniserade sätet sträcker sig till den yttre kanten av ventilkroppen och fungerar som en integrerad flänstätning–en komponent mindre för att misslyckas.

5. Elektriskt ställdon – Automatisk styrning

• Quarter-Turn Operation–Vrider skivan 90° för att öppna eller stänga, vilket möjliggör snabb, exakt flödeskontroll.

• On-Off eller Modulating–Tillgänglig i switch-typ eller modulerande versioner med 4-20 mA återkoppling för PLC och SCADA-integration.

• Manuell överstyrning–Inkluderar en handratt för manuell drift vid strömavbrott eller underhåll.

Applikationer

Denna flänsade fjärilsventil används flitigt inom flera branscher:

• Vattenförsörjning och distribution–Kommunala vattenledningar, pumpstationer, distributionsnät.

• Avloppsreningsverk–Avloppsledningar, reningsverk, avloppssystem.

• VVS-system–Kylt vatten, varmvatten, kyltornssystem.

• Kraftproduktion–Kylvattenkretsar, kondensorsystem.

• Kemisk bearbetning–Frätande vätskor, syror, alkalier (med CF8M-skiva och vulkaniserat säte).

• Brandskyddssystem–Brandvattenledningar, sprinklersystem.

• Desalination & Marine–Sjövattenhantering med CF8M-skiva för korrosionsbeständighet.

Kvalitetssäkring och certifieringar

Vi arbetar under ett LRQA-reviderat ISO 9001:2015 kvalitetsledningssystem. Varje dubbelflänsad vridspjällsventil genomgår:

100 % trycktestning (skal och säte) enligt EN 12266-1 eller API 598.

Måttbesiktning mot godkända ritningar.

Materialverifiering med spårbara brukstestcertifikat (MTC).

Våra certifieringar:

• ISO 9001:2015–Kvalitetsledningssystem

• CE–EU-säkerhetsöverensstämmelse

• UKCA–UK överensstämmelsebedömning

• WRAS– Storbritanniens dricksvattengodkännande (tillgänglig på begäran)

• ACS Fransk hälsointyg (tillgänglig på begäran)

• DNV / ABS–Maringodkännande (tillgänglig på begäran)

Design och tillverkning följer standarderna EN 593, API 609 och AWWA C504.

Varför välja Tianjin Worlds Valve?

Fördel	Förmån
Direct Factory	Inga mellanhänder-fabrikspriser och direkt kommunikation med ingenjörs- och produktionsteam.
19+ års exporterfarenhet	Smidig logistik och support till över 50 länder.
Fullständig OEM/ODM-anpassning	Material, storlekar, tryckklasser, flänsstandarder, beläggningar, ställdon, förpackningar – allt skräddarsytt efter dina specifikationer.
Internationella certifieringar	ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS tillgänglig på begäran.
Komplett dokumentation	Materialcertifikat, tryckprovningsrapporter vid varje beställning.
100 % trycktestning	Varje ventil testad före leverans.
Snabbt svar och leverans i tid	Engagerad projektledare; typisk ledtid 15–40 dagar.
Fabriksbesök Välkommen	Besök våra produktionslinjer i Tianjin, Kina.

Ta kontakt – Anpassa din dubbelflänsventil idag

Oavsett om du behöver denna PN16-konfiguration med elektrisk manövrering eller en helt anpassad design med specialiserade material, större diametrar eller olika manöverdon, är vi redo att bygga enligt din specifikation.

Skicka din förfrågan till oss med:

• Erforderlig storlek och tryckklass

• Medietyp och driftstemperatur

• Föredragen materialkombination

• Ställdonstyp och reglerkrav

• Målkvantitet och destinationsport

Vårt säljteam kommer att svara inom 24 timmar med en konkurrenskraftig offert och ingenjörsförslag.

Vi inbjuder dig varmt att besöka vår fabrik i Tianjin. Låt oss bygga din ventil tillsammans.
