CBF02-TA01
OEM | ODM | WDS
| Kvantitet: | |
|---|---|

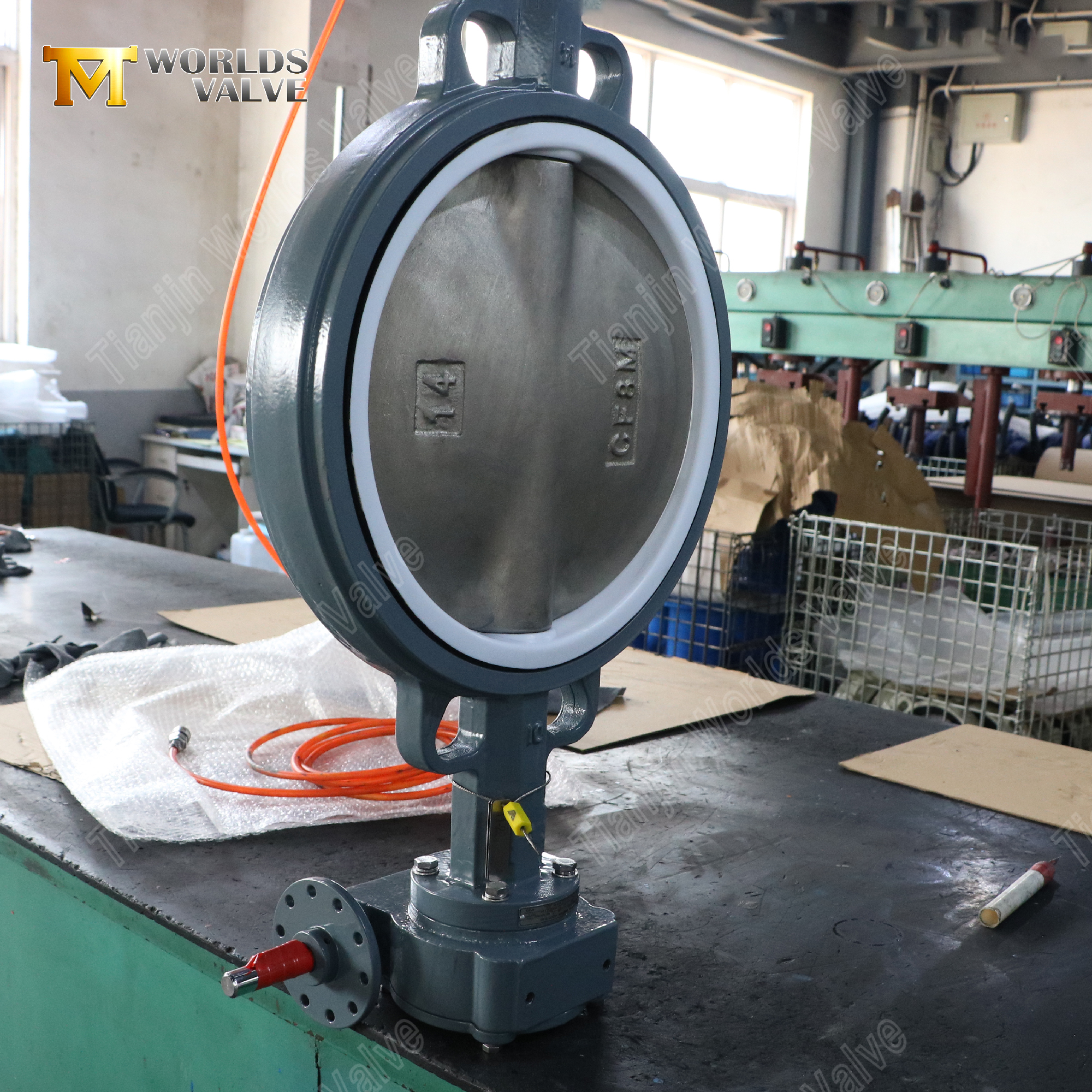

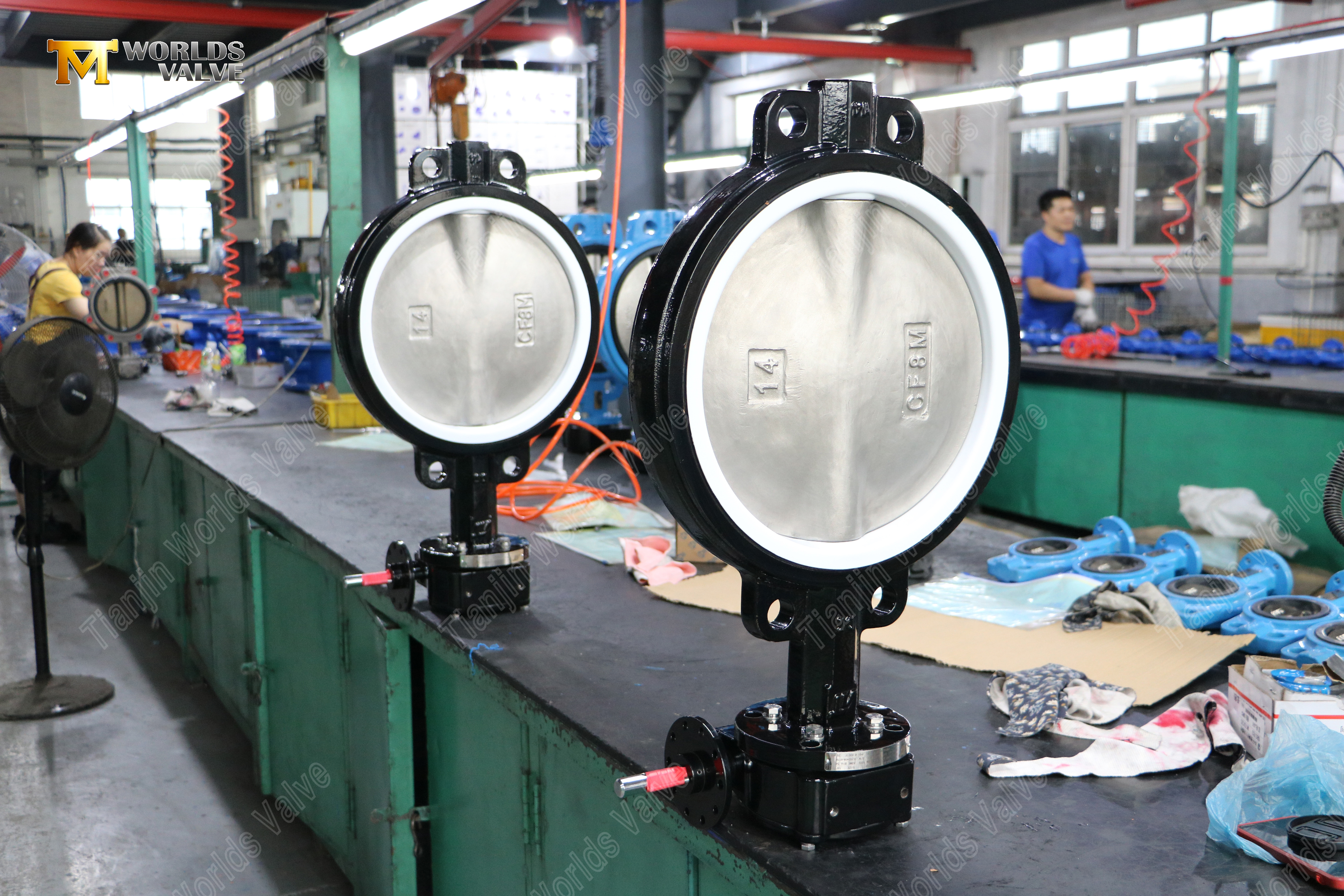

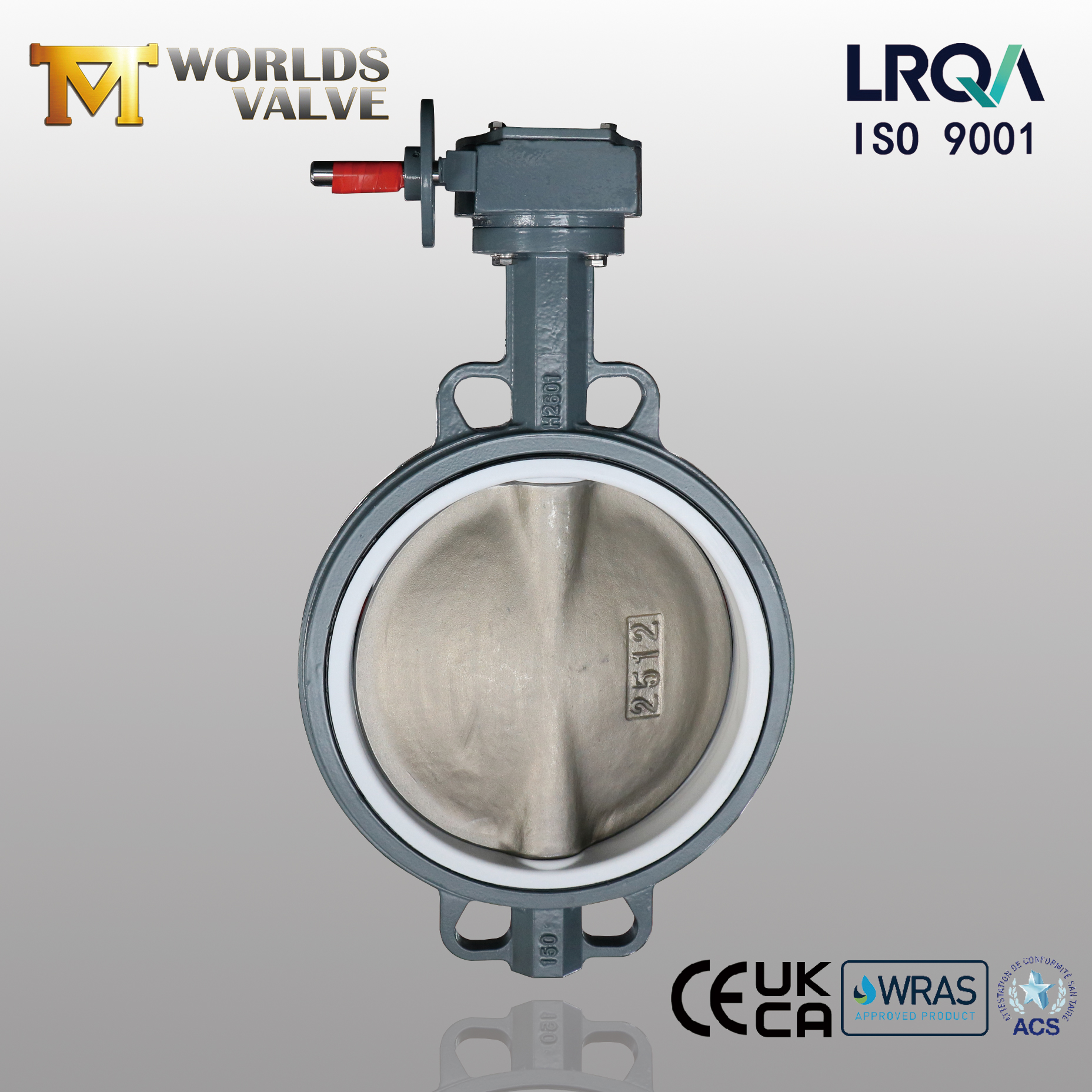

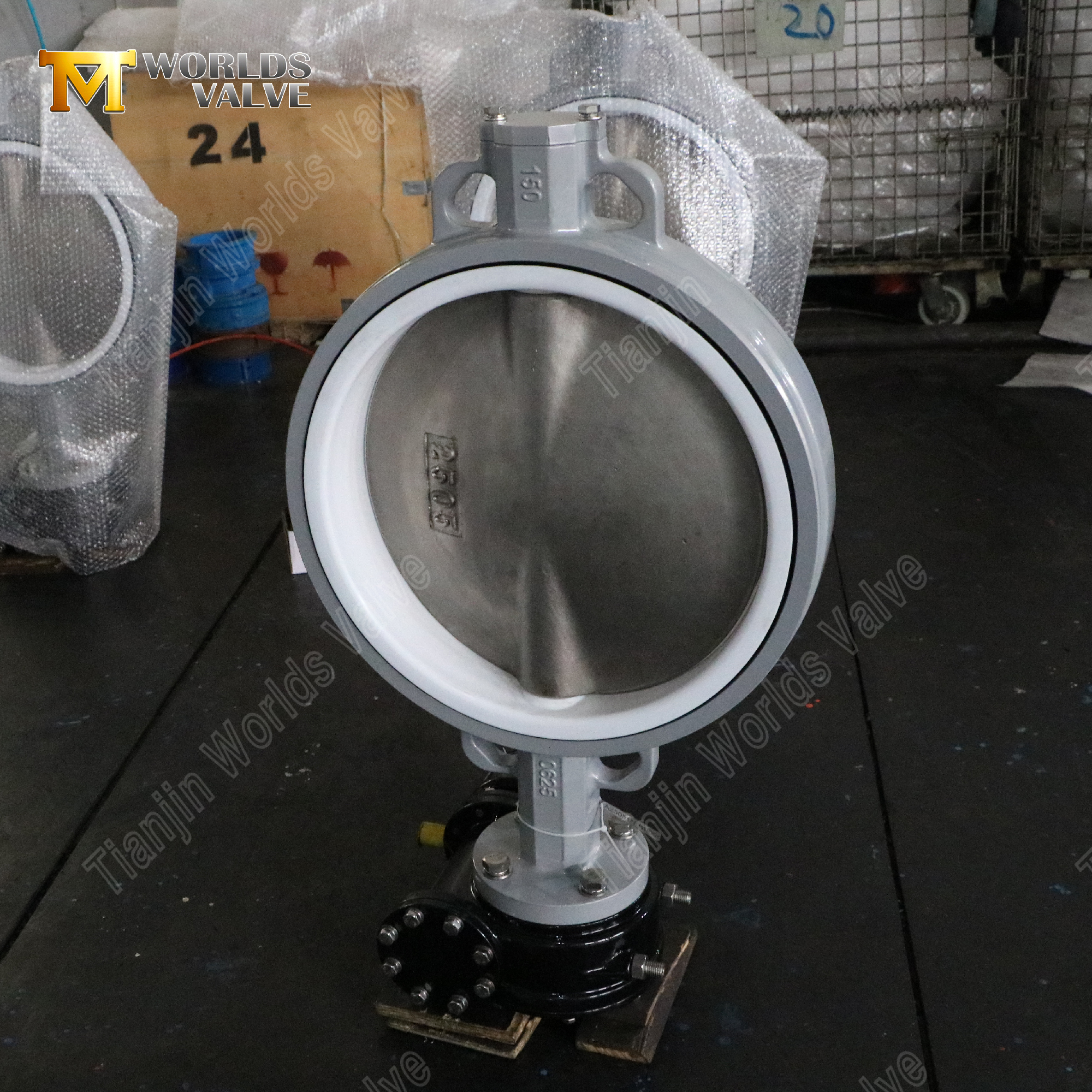

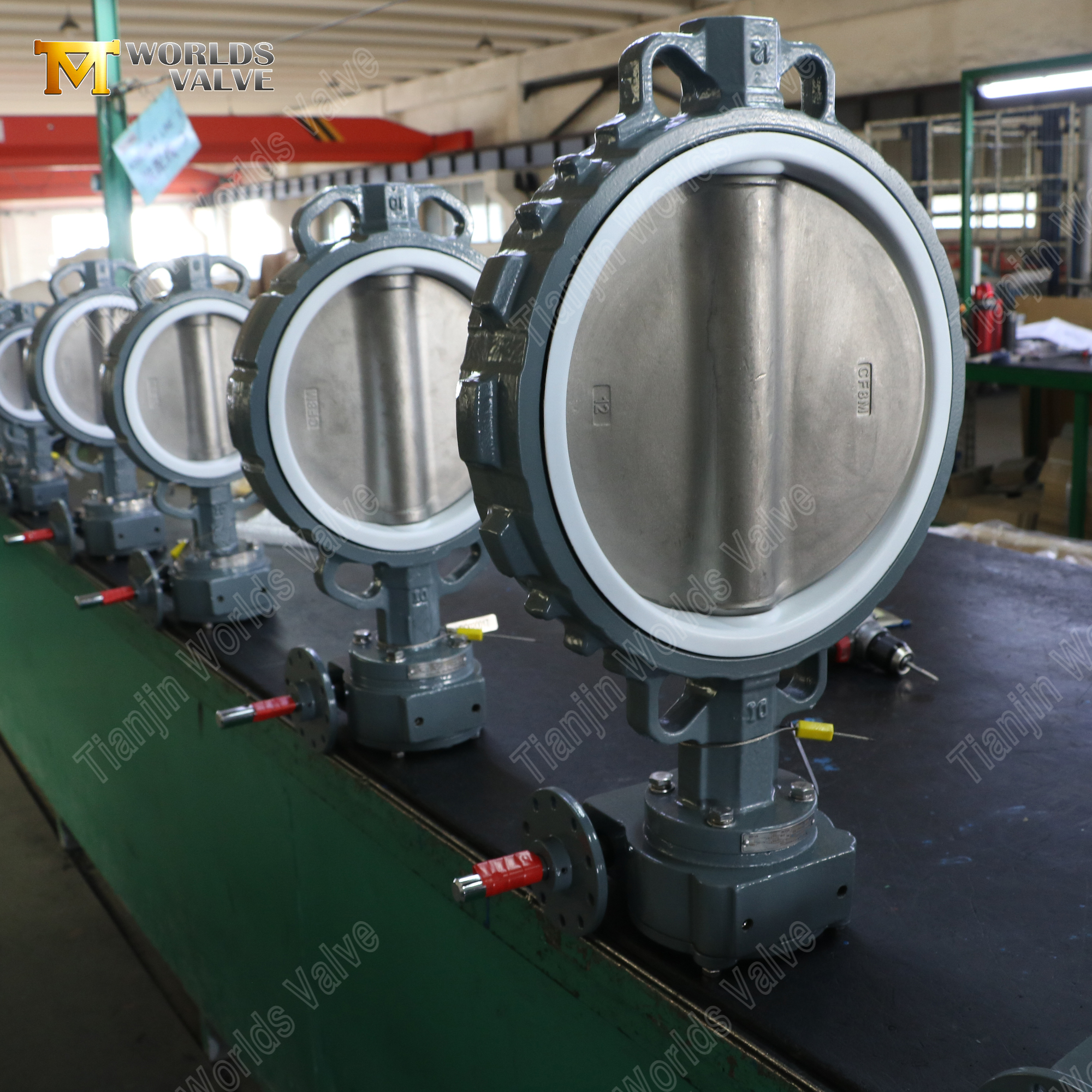

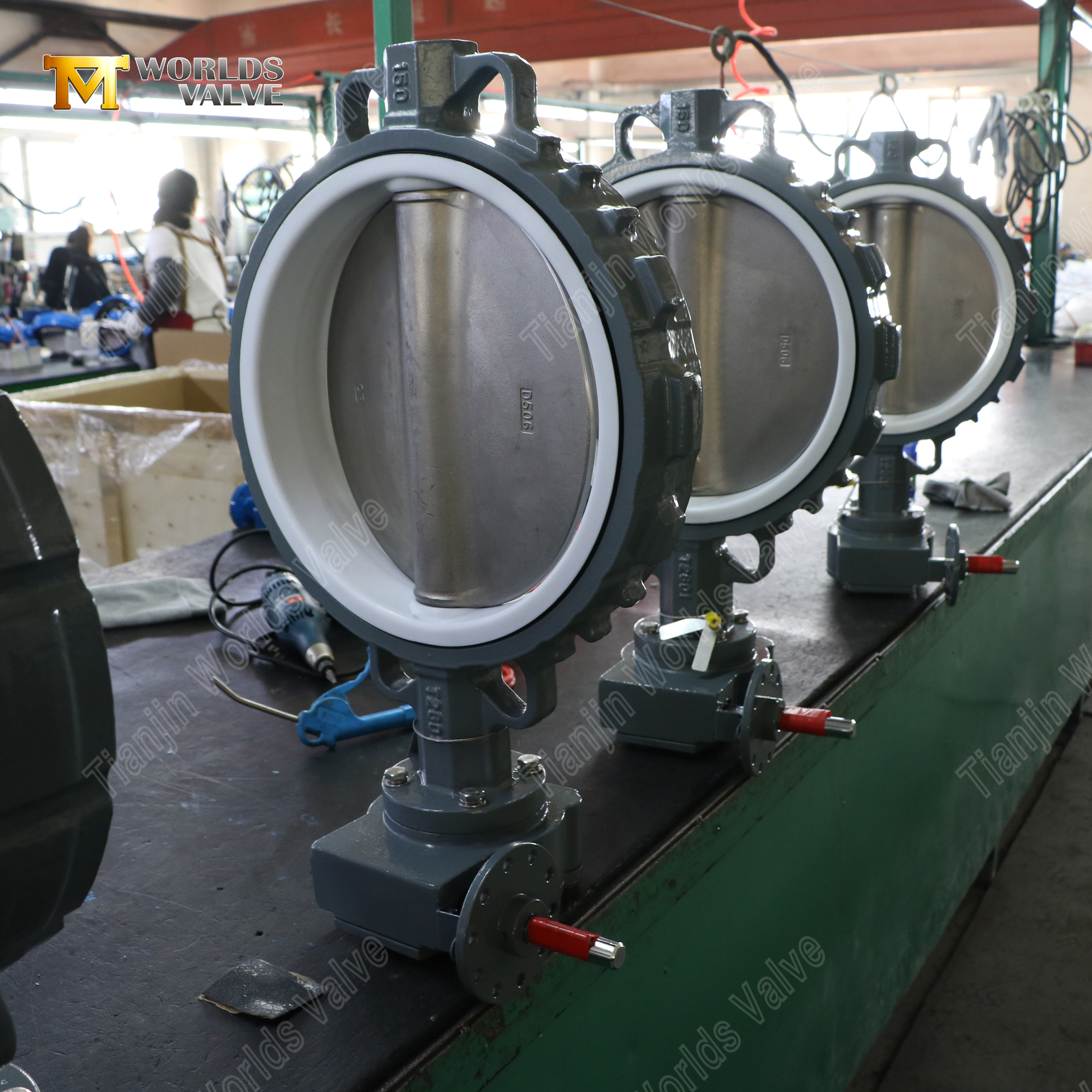

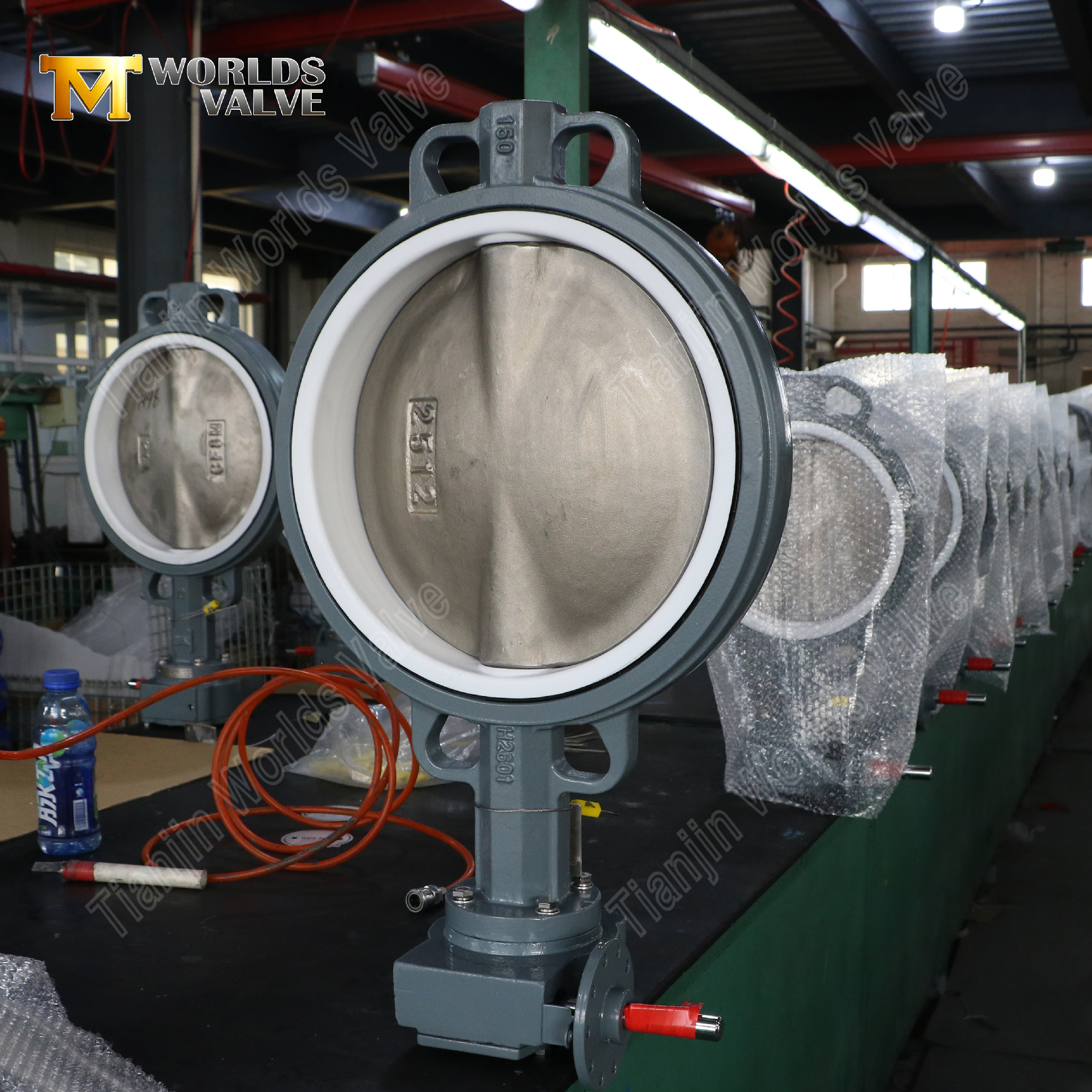

Ventilkroppen är gjuten av GGG40/500-7 segjärn och belagd med en slitstark epoxifinish för yttre korrosionsskydd. PTFE-sätet (polytetrafluoreten) är helt resistent mot nästan alla industrikemikalier, och erbjuder en självsmörjande, non-stick-yta som minskar arbetsmomentet och förhindrar mediavidhäftning. CF8M (AISI 316)-skivan ger enastående motståndskraft mot gropfrätning och allmän korrosion, särskilt i kloridhaltiga miljöer.
En snäckväxeloperatör ger stora mekaniska fördelar, vilket gör manuell drift smidig och enkel även för större ventilstorlekar (vanligtvis från DN200 och uppåt). Växellådan är självlåsande, håller skivan säkert i alla lägen utan att krypa. En tydlig visuell positionsindikator finns på växelhuset.
Den kompakta waferdesignen tillåter direkt installation mellan standardrörledningsflänsar (EN 1092, ANSI B16.5, etc.) med genomgående bultar, vilket sparar utrymme, vikt och installationskostnader. Den övre flänsen kan bearbetas enligt ISO 5211-standarder för framtida montering av ställdon om så krävs.
Tillgänglig i storlekar från DN50 till DN600 (2″ till 24″), med anpassningsbara tryckklasser (PN10, PN16, klass 150, etc.), är denna ventil ett pålitligt val för kemisk bearbetning, petrokemi, läkemedel, vattenbehandling och andra korrosiva serviceapplikationer.
Som en pålitlig Kinabaserad OEM-tillverkare producerar vi denna ventil strikt enligt kundspecifikationerna. kroppsmaterial, skivmaterial, tryckklassificering, flänsborrning, epoxifärg och aktiveringsalternativ är alla anpassningsbara.
Wafer fjärilsventil | Duktil järnkropp | PTFE-sits | CF8M-skiva | Växeloperatör
Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll
CBF02-TA01 - Detaljerad produktinformation
1. PTFE-säte för överlägsen kemisk resistens och lågt vridmoment
PTFE är inert mot nästan alla syror, alkalier, lösningsmedel och oxidationsmedel.
Självsmörjande yta minskar arbetsmomentet och förhindrar att media ansamlas.
Ger bubbeltät avstängning över ett brett temperaturområde (-35℃ till +200℃).
2. CF8M skiva i rostfritt stål för hållbarhet i korrosion
CF8M (AISI 316) erbjuder utmärkt motståndskraft mot gropfrätning, spaltkorrosion och allmän korrosion.
Lämplig för havsvatten, saltlösning, sura och kloridrika miljöer.
Ger lång livslängd med minimalt underhåll.
3. Snäckväxeloperatör för enkel och säker drift
Högt utväxlingsförhållande minskar manuell ansträngning, idealiskt för större diametrar eller högre tryck.
Självlåsande mekanism håller skivan säkert i alla vinklar utan att glida.
Visuell positionsindikator möjliggör snabb statusverifiering.
4. Duktil järnkropp med epoxibeläggning
GGG40 segjärn ger hög hållfasthet, slagtålighet och strukturell integritet.
Epoxibeläggning (standard 250µm, valfri RAL-färg tillgänglig) skyddar mot yttre korrosion.
Kompakt waferdesign sparar utrymme och vikt.
5. Anpassningsbar OEM-flexibilitet
Storleksområde DN50-DN600, tryckklasser PN10/PN16/klass 150.
Material för kropp, skiva och sits kan ändras enligt kundens önskemål.
ISO 5211 toppfläns tillgänglig för montering av ställdon.
Flänsstandarder: EN 1092, ANSI B16.5, AS2129, JIS, etc.

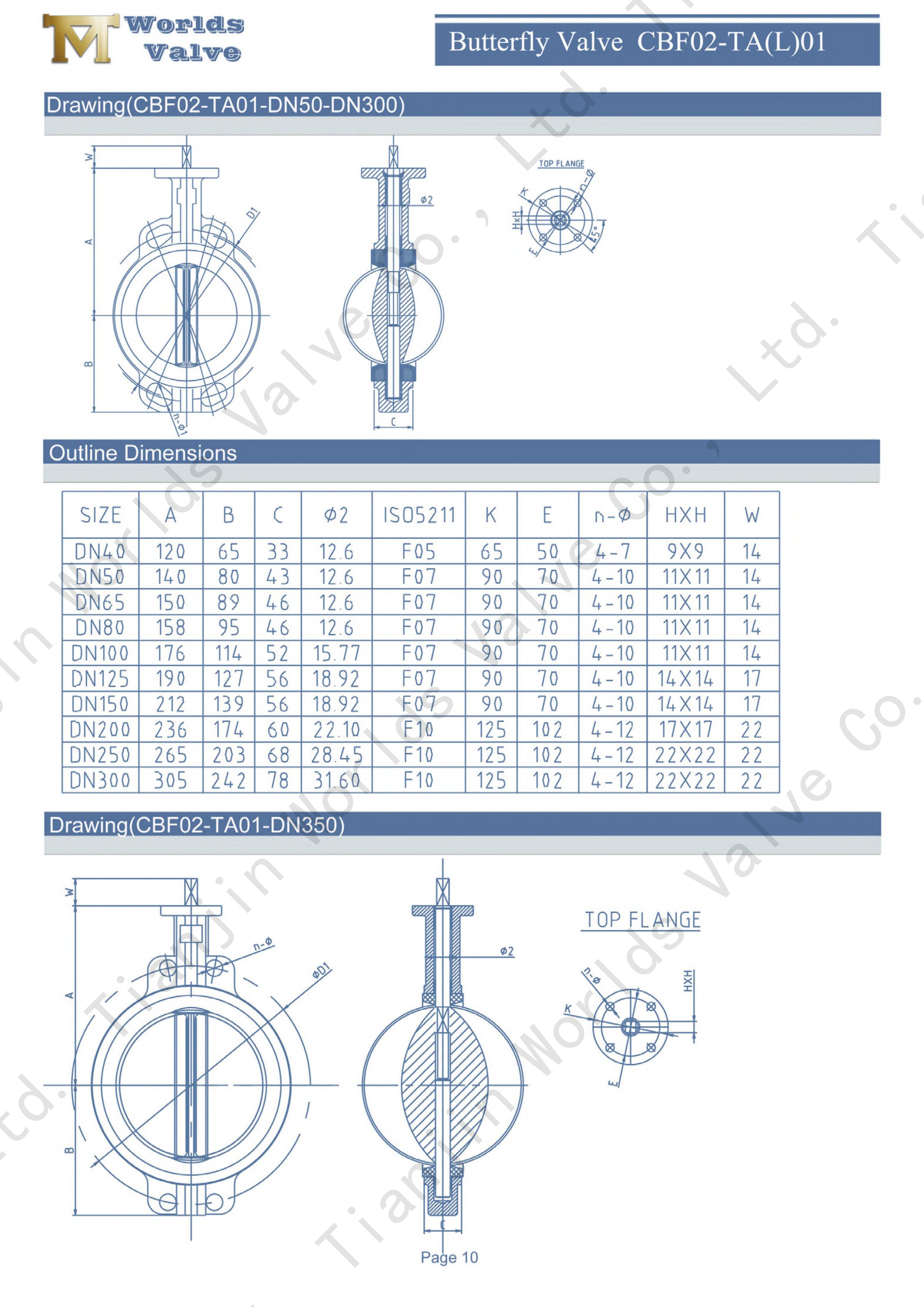

Parameter | Tillgängliga alternativ |
Typ av ventil | Wafer fjärilsventil（CBF02-TA01） |
Nominell storlek | Tillgängliga storlekar (DN50-DN2000) |
Skivmaterial | CF8M (AISI 316 rostfritt stål) |
Sitsmaterial | PTFE |
Kroppsmaterial | Segjärn (med epoxibeläggning); WCB, CF8, CF8M finns också |
Epoxibeläggningsfärg | Kundvalbar (valfri RAL eller anpassad färg) |
Tryckklassificering | PN10 / PN16 / Klass 150 (anpassningsbar) |
Toppfläns | ISO 5211 tillval för montering av ställdon |
Temperaturområde | -35℃~ +200℃ |
Tillämpligt media | Syror, alkalier, lösningsmedel, havsvatten, saltlösning, högrent vatten, kemikalier |
Vi tillverkar ventiler strikt enligt kundens specifikationer, samtidigt som vi ger professionella rekommendationer om materialval och installation.
Vår erfarenhet av PTFE-sittande ventiler och CF8M-skivor säkerställer korrekt materialapplicering för frätande och hög renhet.
Full dokumentation, inklusive materialcertifikat och testrapporter, medföljer varje beställning.
Vår ISO 9001-certifierade anläggning stöder global export, med certifieringar som CE, UKCA, WRAS och ACS tillgängliga på begäran.
Vi inbjuder dig att kontakta oss för en konkurrenskraftig offert eller för att ordna ett besök på vår fabrik. Vårt team är redo att diskutera dina projektkrav, erbjuda teknisk support och demonstrera vår tillverkningskapacitet i första hand.
