CBF03-TL01
OEM | ODM | WDS
| Kvantitet: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. – din pålitliga Kina-baserade OEM-tillverkare – levererar förlängda spindelventiler med anpassningsbara spindellängder, material och aktiveringsalternativ för att möta dina projektbehov. Kontakta oss för en konkurrenskraftig offert eller för att ordna ett fabriksbesök.

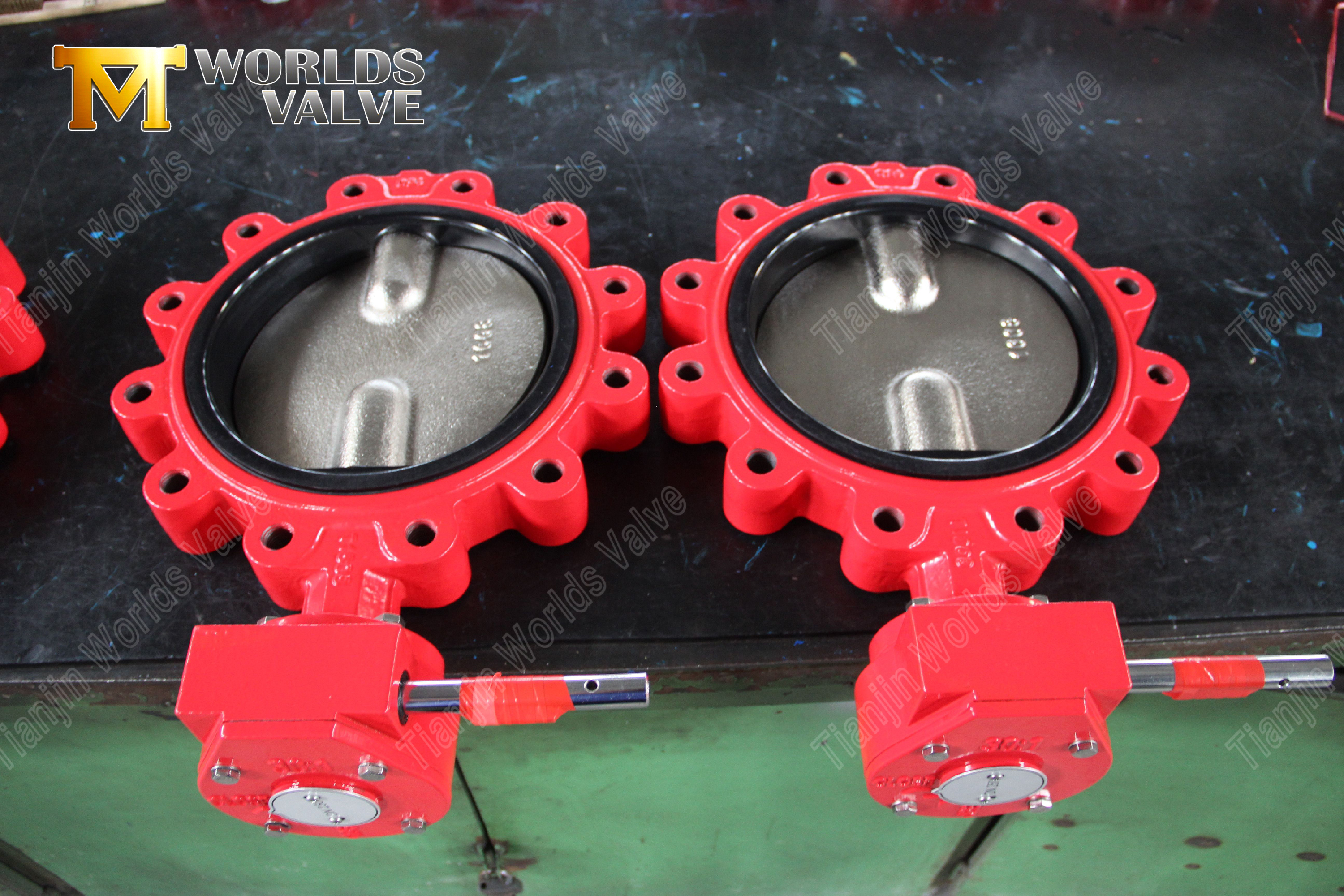

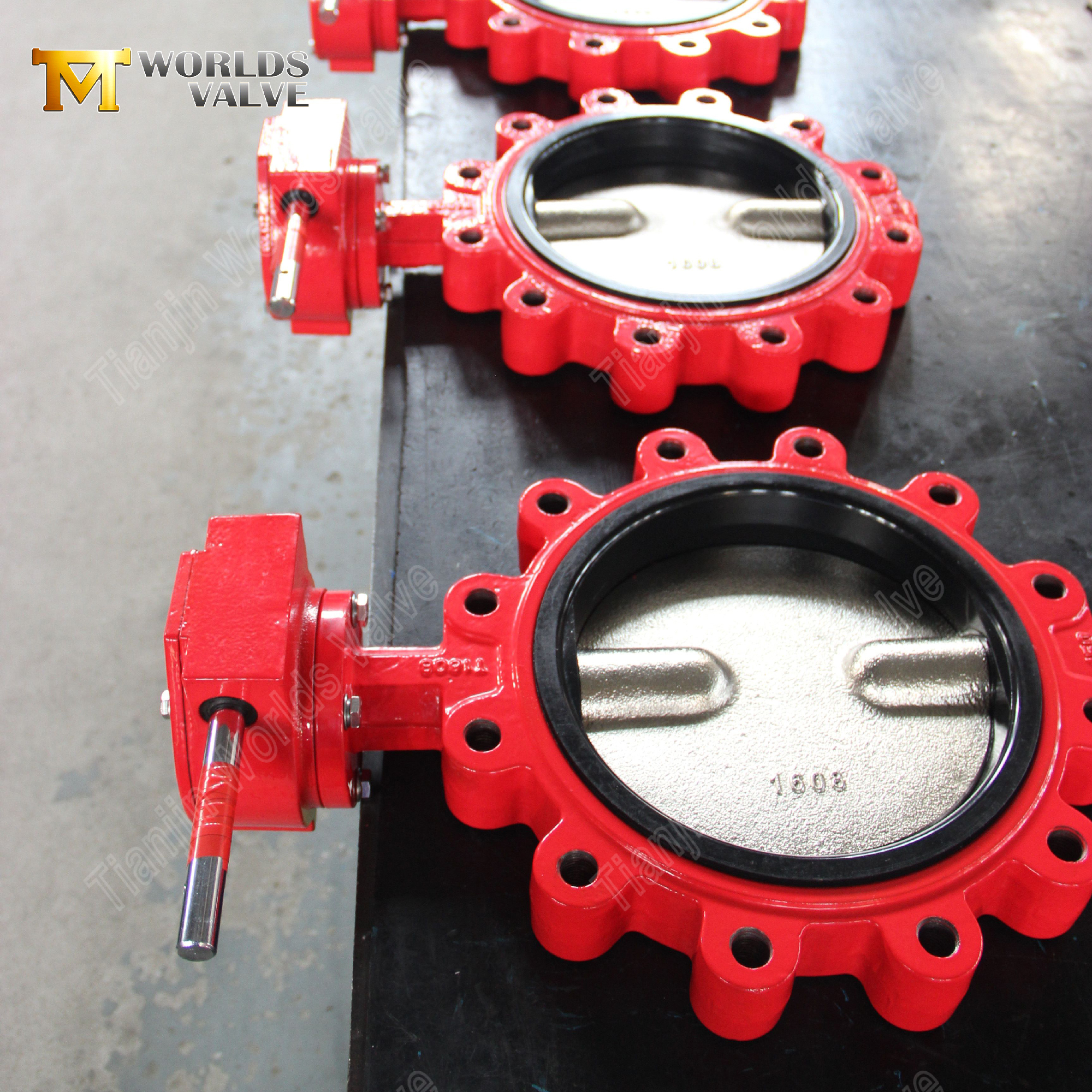

CBF03-TL01 - Detaljerad produktinformation

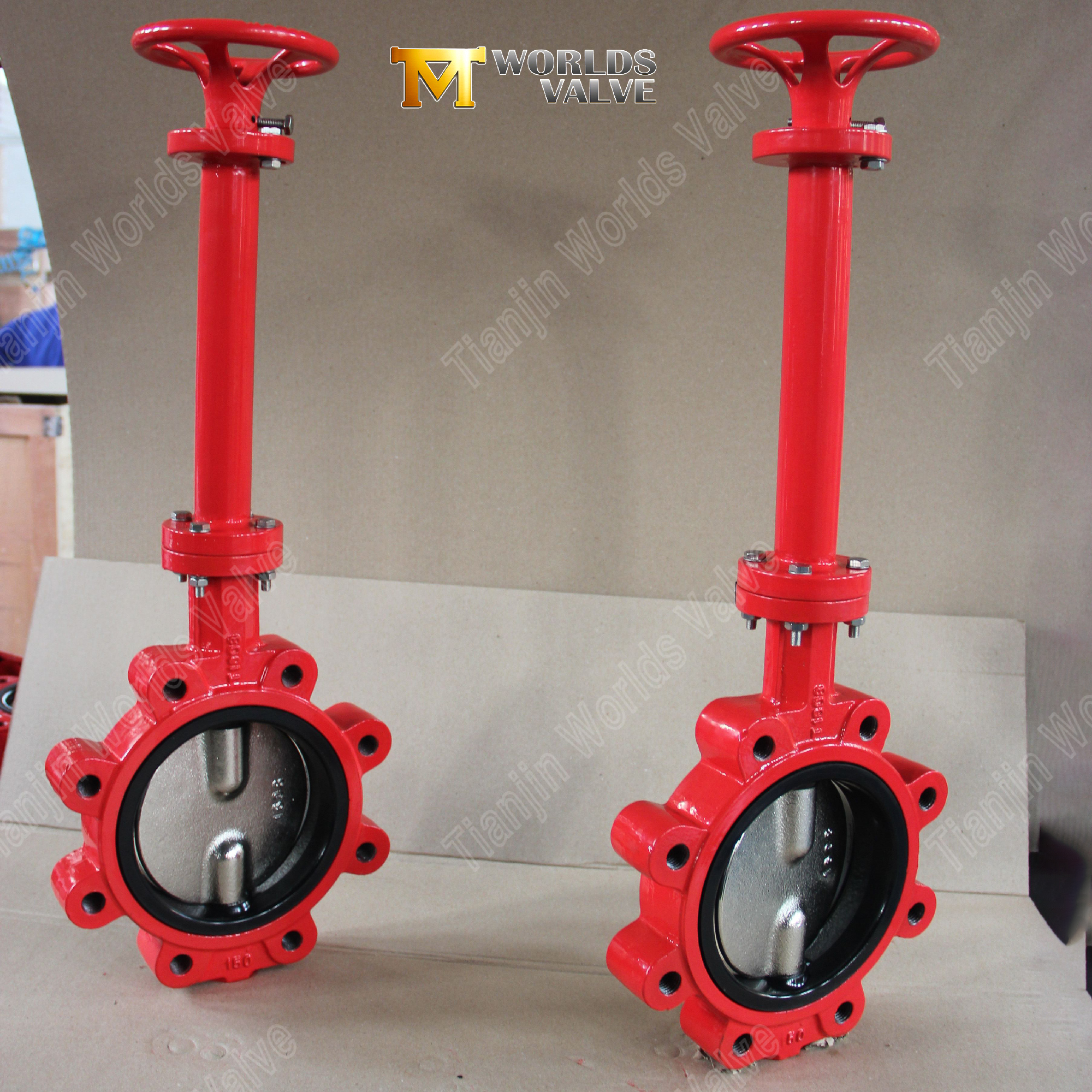

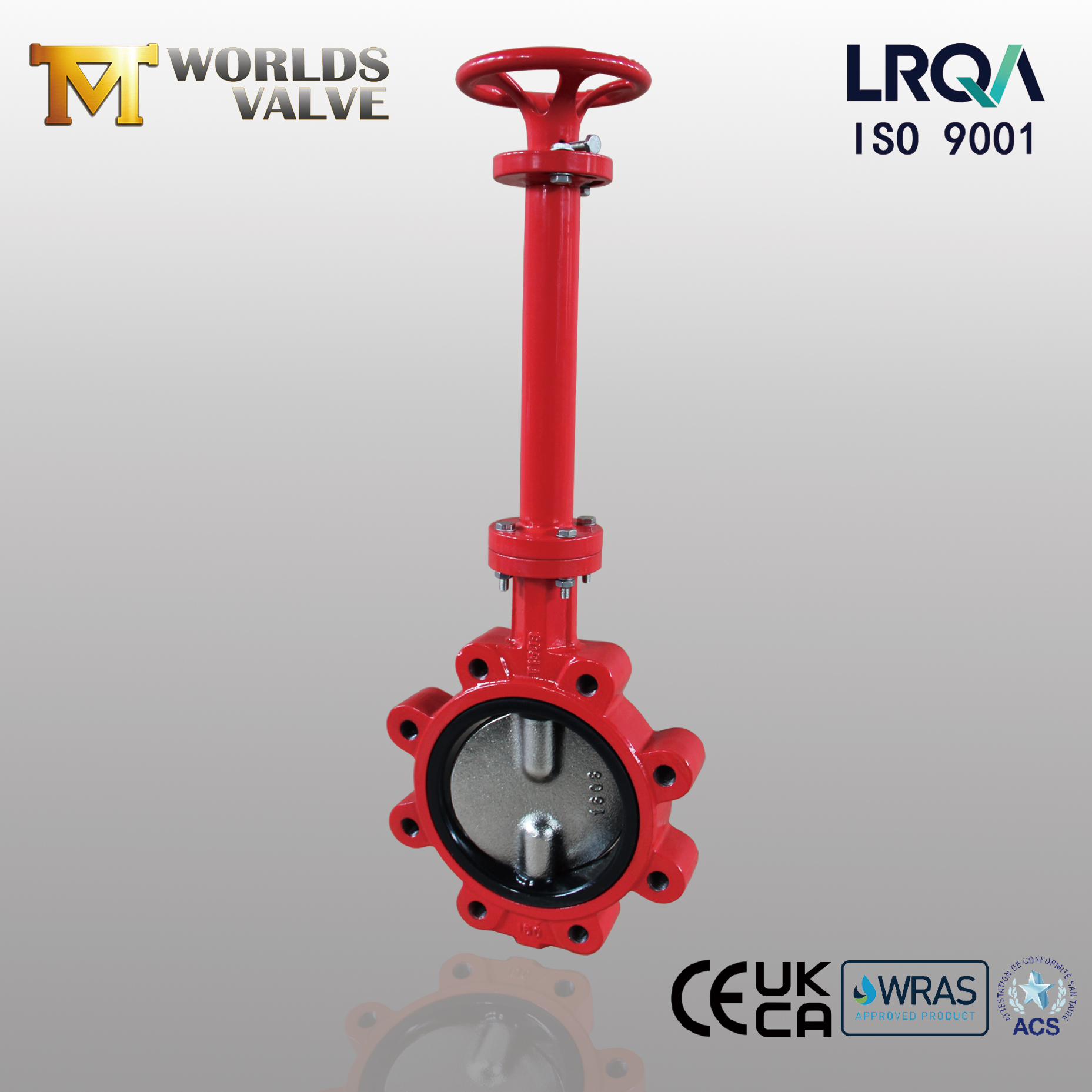

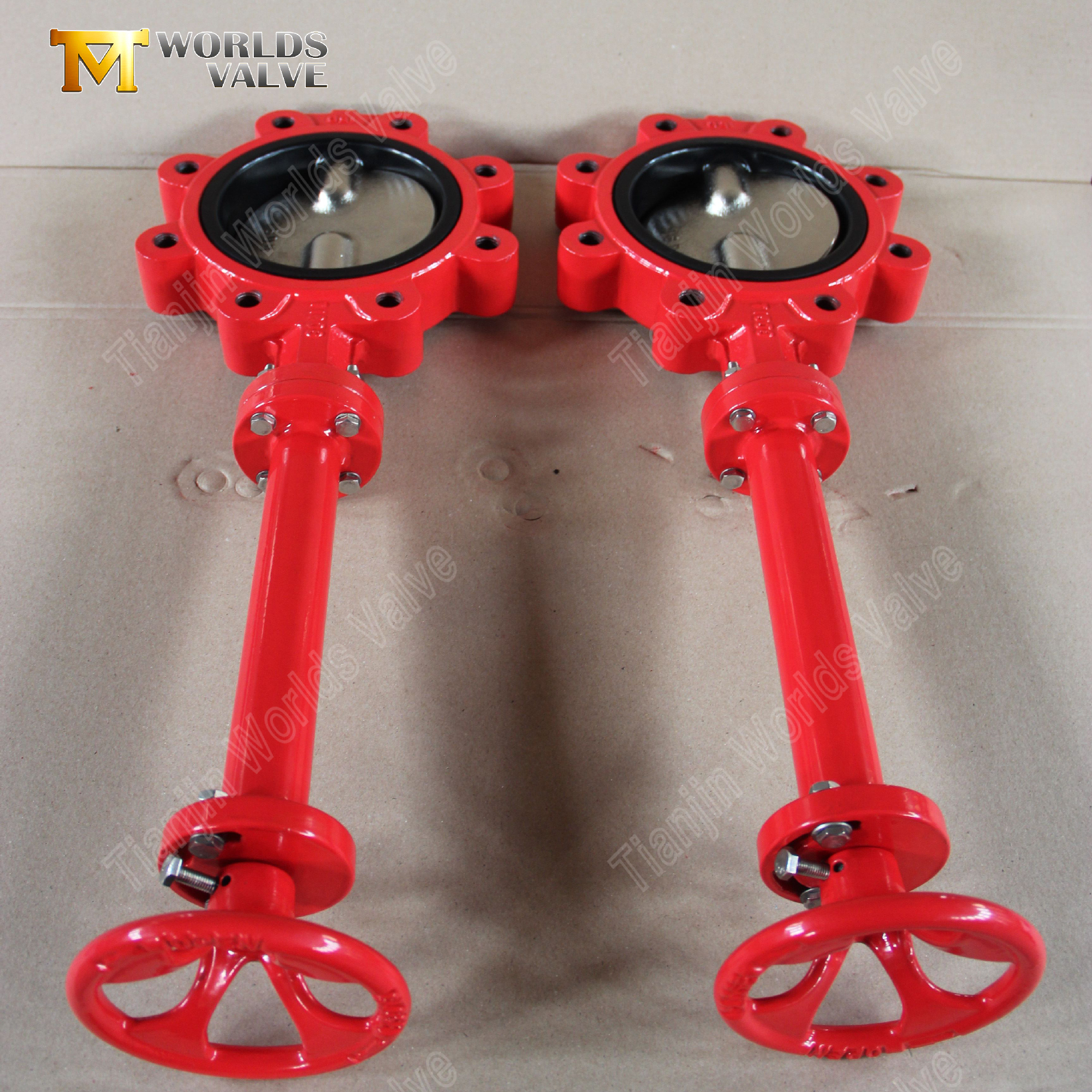

1. Förlängd skaft för isoleringsavstånd
Placerar handspaken eller ställdonet ovanför isoleringsskikt, skyddsbarriärer eller underjordiska kammare, vilket eliminerar behovet av att ta bort isolering för ventilåtkomst.
Anpassningsbar spindellängd, som vanligtvis sträcker sig 20–50 % längre än standard, vilket möjliggör drift ovan jord för ventiler nedgrävda på djupet.
2. Lugkropp med dubbelriktad återvändsgränd
Gängade klackinsatser tillåter direkt bultning till en enda fläns, vilket möjliggör end-of-line installation vid fullt märktryck.
Klassad för dubbelriktad återvändsgränd, vilket gör den idealisk för isoleringspunkter och underhållsavstängningar där nedströmsrör kan tas bort.
3. Bubbeltät fjädrande tätning
EPDM-säte (standard) ger noll läckage (klass A) för vatten, HVAC och milda kemiska tjänster (-20℃ till +120℃).
Viton (FKM) eller PTFE sitsalternativ för högtemperatur eller aggressiva kemikalieapplikationer (-35 ℃ till +200 ℃).
4. ISO 5211 direktmontering av ställdon
Standardiserat monteringsgränssnitt möjliggör direktanslutning av elektriska, pneumatiska eller växeloperatörer utan anpassade fästen.
ISO 5211-flänsen tillåter snabbt fältbyte mellan manuell, elektrisk eller pneumatisk aktivering utan att ta bort ventilen från rörledningen.
5. Duktil järnkropp med epoxibeläggning
Höghållfast GGG40 segjärn ger en draghållfasthet >400 MPa för tryckstötar och rörledningsspänningar.
Epoxibeläggning (valfri RAL-färg) ger externt korrosionsskydd för underjordiska, marina och utomhusinstallationer.
6. Brett utbud av skivmaterial (OEM flexibel)
Segjärn med nylon/PTFE-beläggning (kostnadseffektivt för vattenservice)
CF8 / CF8M rostfritt stål (kemiskt, högrent, milt frätande medium)
Aluminium Brons C95400 (havsvatten, marin, avsaltning)

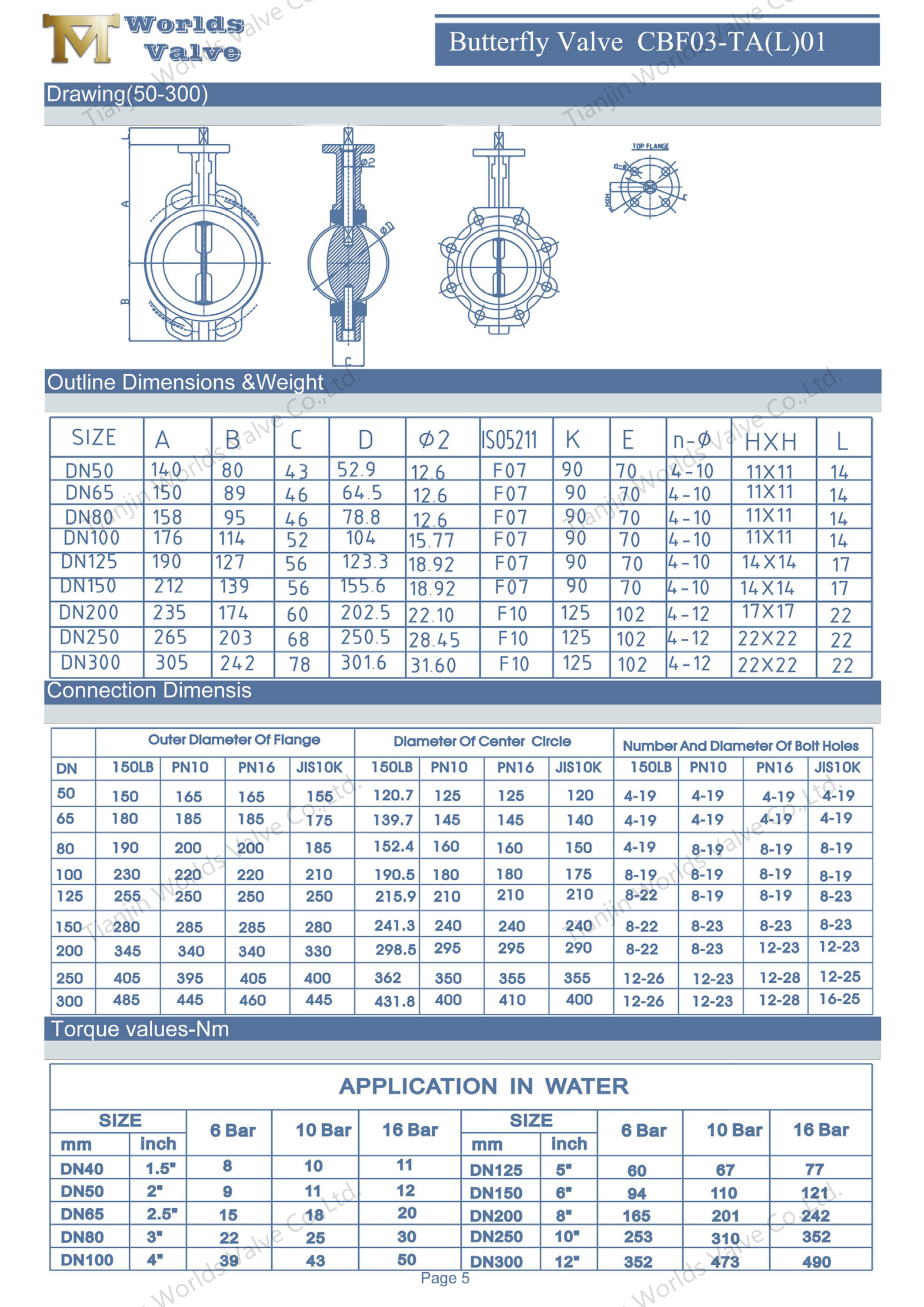

Parameter | Tillgängliga alternativ |
Typ av ventil | Lug vridspjäll/förlängd skaft (CBF03-TL01) |
Nominell storlek | Tillgängliga storlekar (DN50-DN600) |
Kroppsmaterial | Duktilt järn (GGG40 / ASTM A536) med epoxibeläggning |
Skivmaterial | Duktilt järn, CF8, CF8M, Aluminium Brons, Duplex (OEM anpassningsbar) |
Sitsmaterial | EPDM (standard), NBR, Viton (FKM), PTFE |
Stammaterial | Rostfritt stål (SS416 / SS431 / SS304) – utökad längd anpassningsbar |
Epoxibeläggningsfärg | Kundvalbar (valfri RAL eller anpassad färg) |
Tryckklassificering | PN10 / PN16 / Klass 150/ JIS5K/10K (anpassningsbar) |
Toppfläns | ISO 5211 tillval för montering av ställdon |
Tillämpligt media | Syror, alkalier, lösningsmedel, havsvatten, saltlösning, högrent vatten, kemikalier |
Direkt OEM/ODM-tillverkare – Vi tillverkar i vår egen ISO 9001-certifierade fabrik, inte bara ett handelsföretag. Varje fjärilsventil är tillverkad enligt dina exakta specifikationer.
Material och design Flexibilitet – allt kan skräddarsys efter dina specifika media-, temperatur- och tryckkrav.
Certifierad kvalitet – ISO 9001 certifierad med CE-, UKCA-, WRAS- och ACS-certifieringar tillgängliga på begäran för att möta globala marknadskrav.
Fullständig dokumentation – materialcertifikat (brukstestrapporter) och trycktestrapporter medföljer varje beställning.
Global exportupplevelse – Levererar ventiler till över 50 länder med pålitlig logistik och teknisk support.
Den förlängda spindelventilen ger pålitlig, tillgänglig flödeskontroll för isolerade och nedgrävda rörledningar. Fullt anpassningsbar – skaftlängd, material, manövrering. ISO 9001 certifierad OEM. Kontakta Tianjin Worlds Valve för offert eller fabriksbesök.
