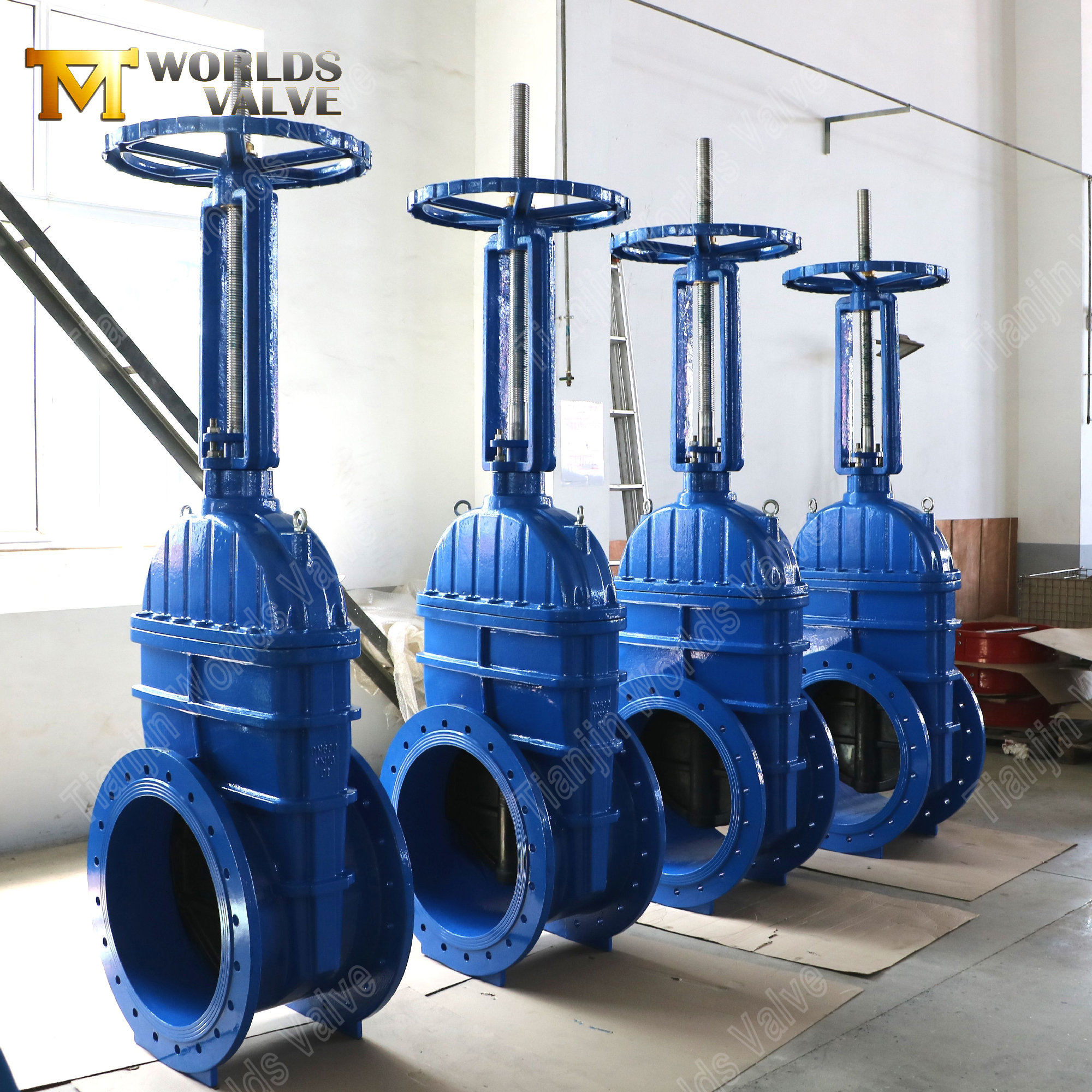

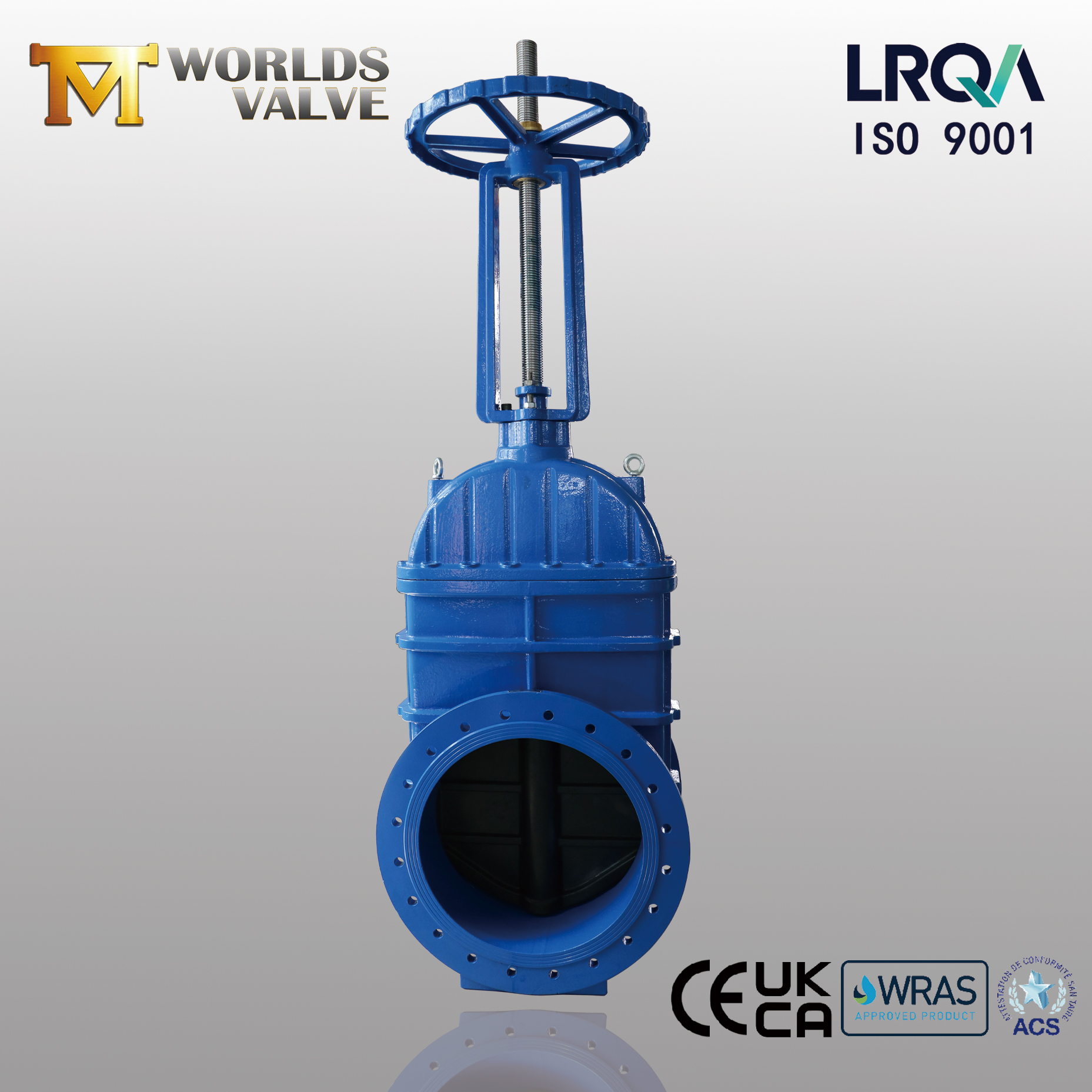

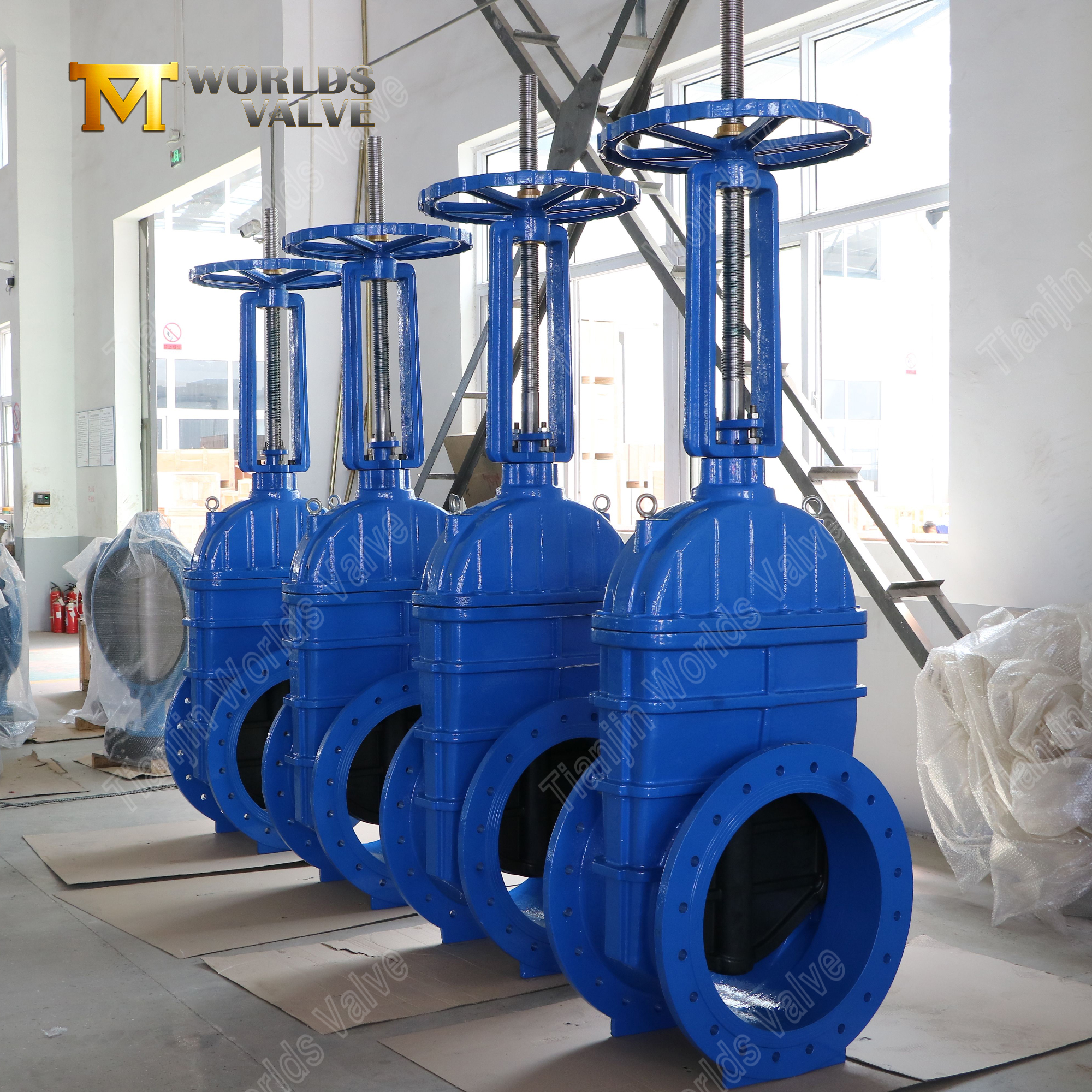

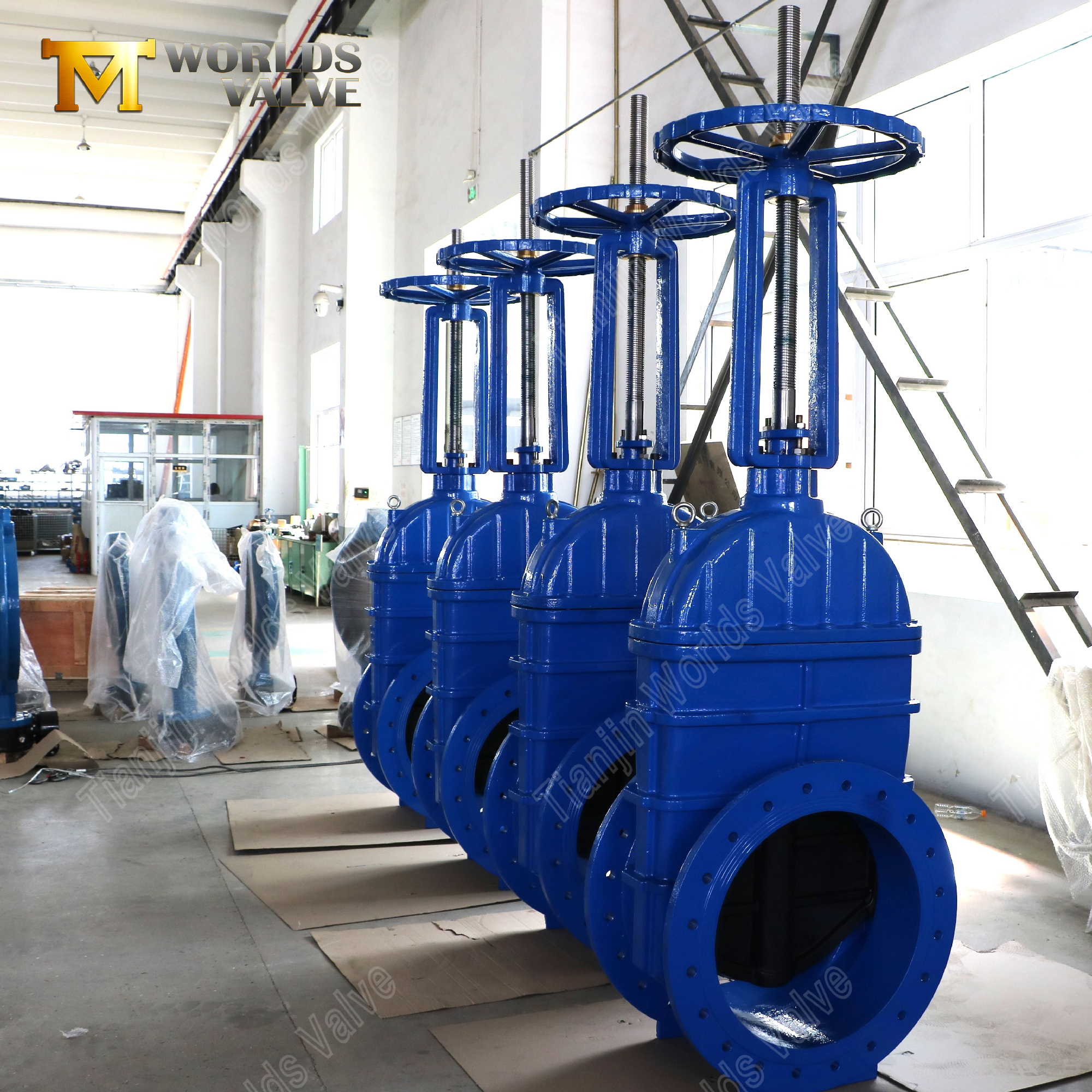

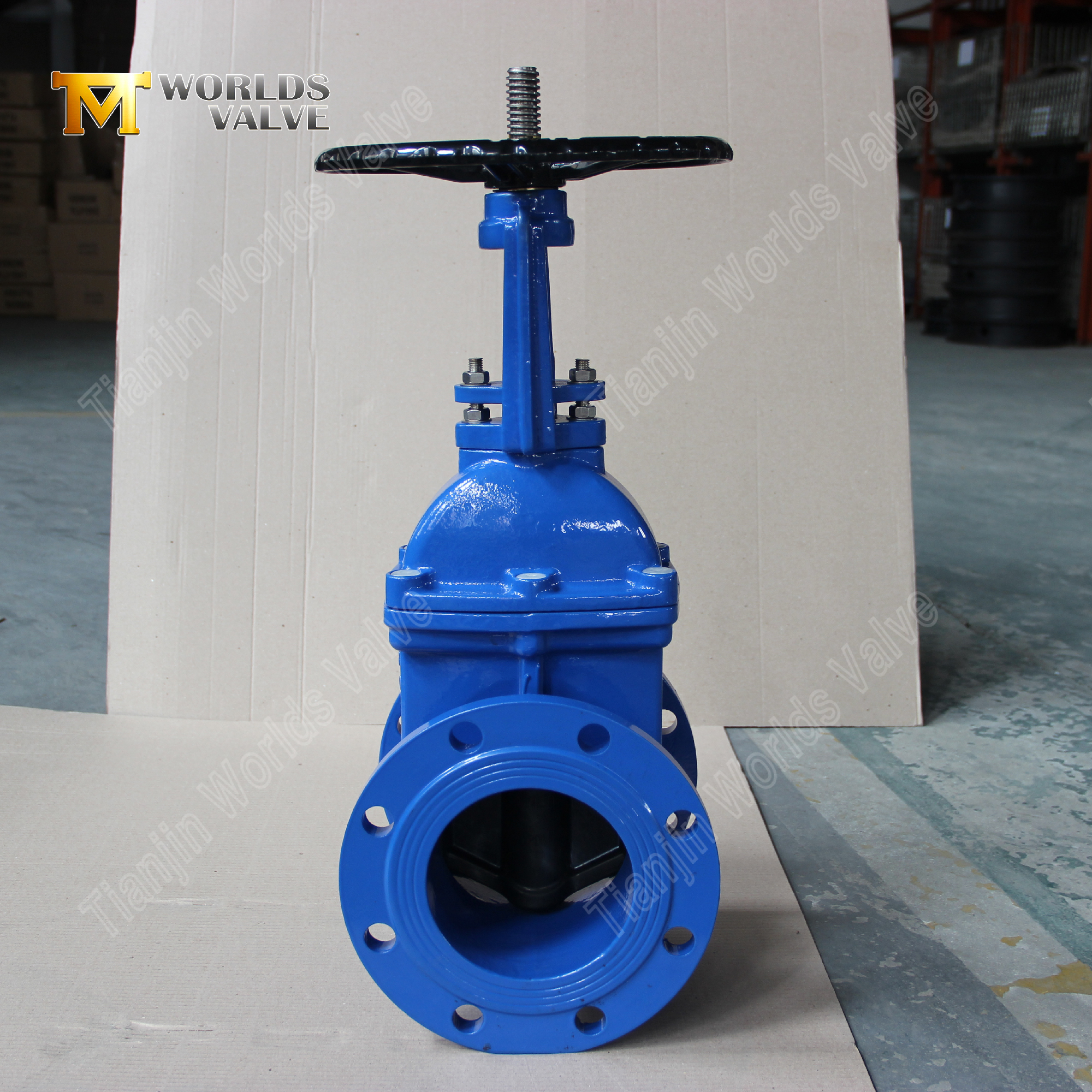

Flänsad stigande ventil med EPDM-säte och växellåda

Designad för fullt flöde med minimalt tryckfall, den har en **kil av segjärn** och ett fjädrande **EPDM-säte** för en säker, bubbeltät tätning. Den tydliga **designen med stigande spindel** ger visuell indikation av ventilens öppna/stängda status, vilket förbättrar driftsäkerheten. Tillgänglig i storlekar från **DN50 till DN600**, är denna ventil byggd för långsiktig, underhållsfri service i krävande rörledningssystem.

Flänsad stigande ventil med EPDM-säte och växellåda | DN50-DN600

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer

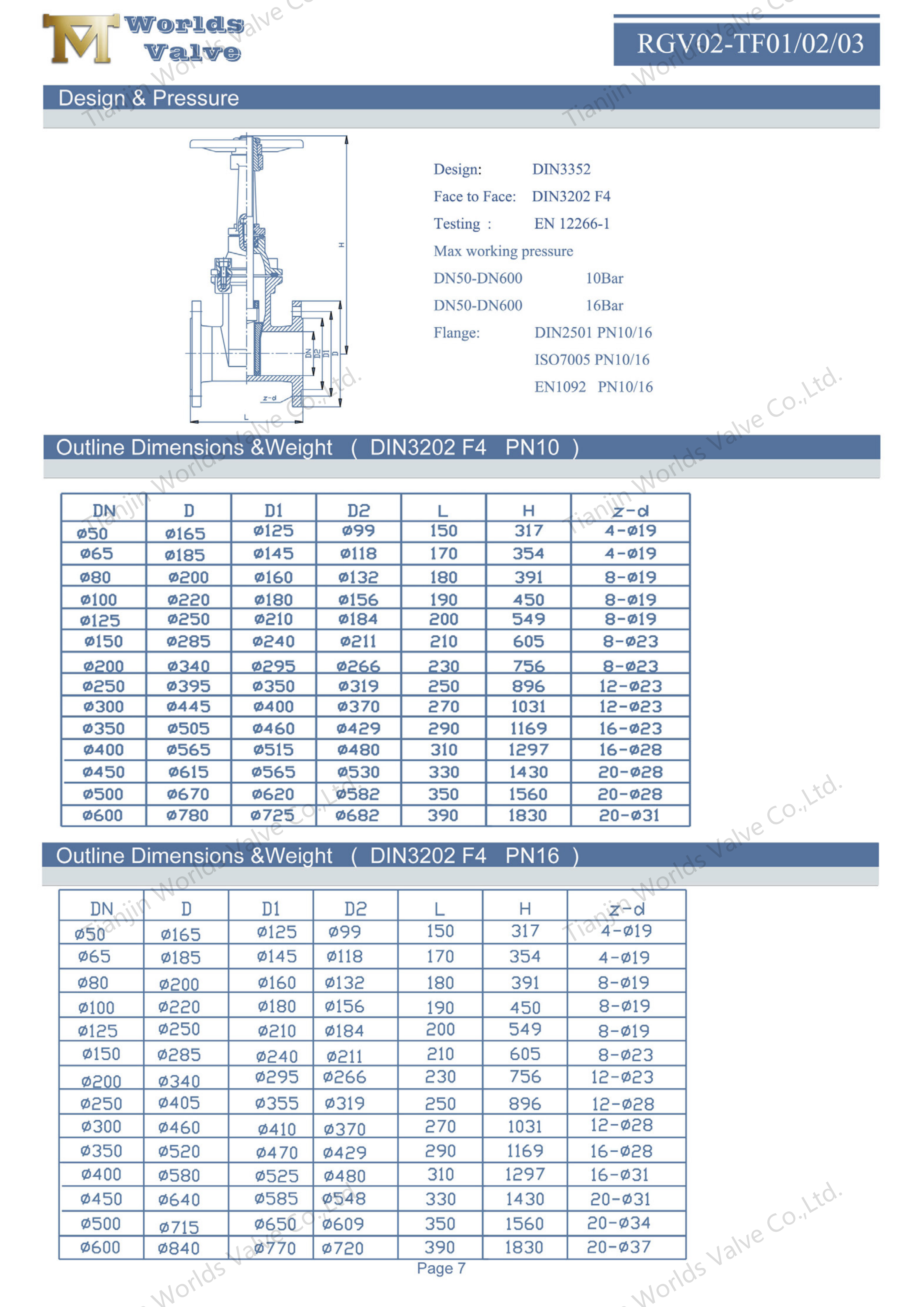

RGV02-TF010203-Drift- och underhållsmanual LADDA NER

Nyckelfunktioner och fördelar:

1. Manuell växellåda för enkel kontroll med högt vridmoment

Konstruerad för enkel användning, även i större storlekar eller under högt differenstryck.

• Hög mekanisk fördel: Flerstegs **snäckväxelmanöverdon (turbinhuvud)** ger betydande vridmomentmultiplicering, vilket gör öppningen och stängningen av ventilen smidig och hanterbar med minimal operatörsansträngning, vilket eliminerar behovet av stora handhjul.

• Hållbar och pålitlig växling: Den medföljande växellådan skyddar interna komponenter från miljöföroreningar, vilket säkerställer långsiktig tillförlitlighet och konsekvent prestanda.

• Säker och effektiv: Växelmekanismen möjliggör kontrollerad, stadig drift, minskar risken för vattenslag och skyddar ventilens inre delar från plötsliga påfrestningar.

2. Fjädrande EPDM-sits för bubbeltät tätning och lång livslängd

Säkerställer en pålitlig, nollläckageavstängning över ett brett utbud av tjänster.

• Överlägsen elastisk tätning: Sätet **Ethylene Propylene Diene Monomer (EPDM)** ger utmärkt elastisk återhämtning, vilket skapar en pålitlig, bubbeltät tätning mot metallkilen, även efter många cykler.

• Utmärkt mediakompatibilitet: EPDM erbjuder enastående motståndskraft mot vatten, väderpåverkan och ett brett utbud av kemikalier, vilket gör den idealisk för dricksvatten, avloppsvatten och olika industriella vätskor inom sitt temperaturområde.

• Minskat slitage och underhåll: Det fjädrande sätet fungerar som en kudde, vilket minskar slitaget på både sätet och kilen, vilket förlänger serviceintervallen och sänker den totala ägandekostnaden.

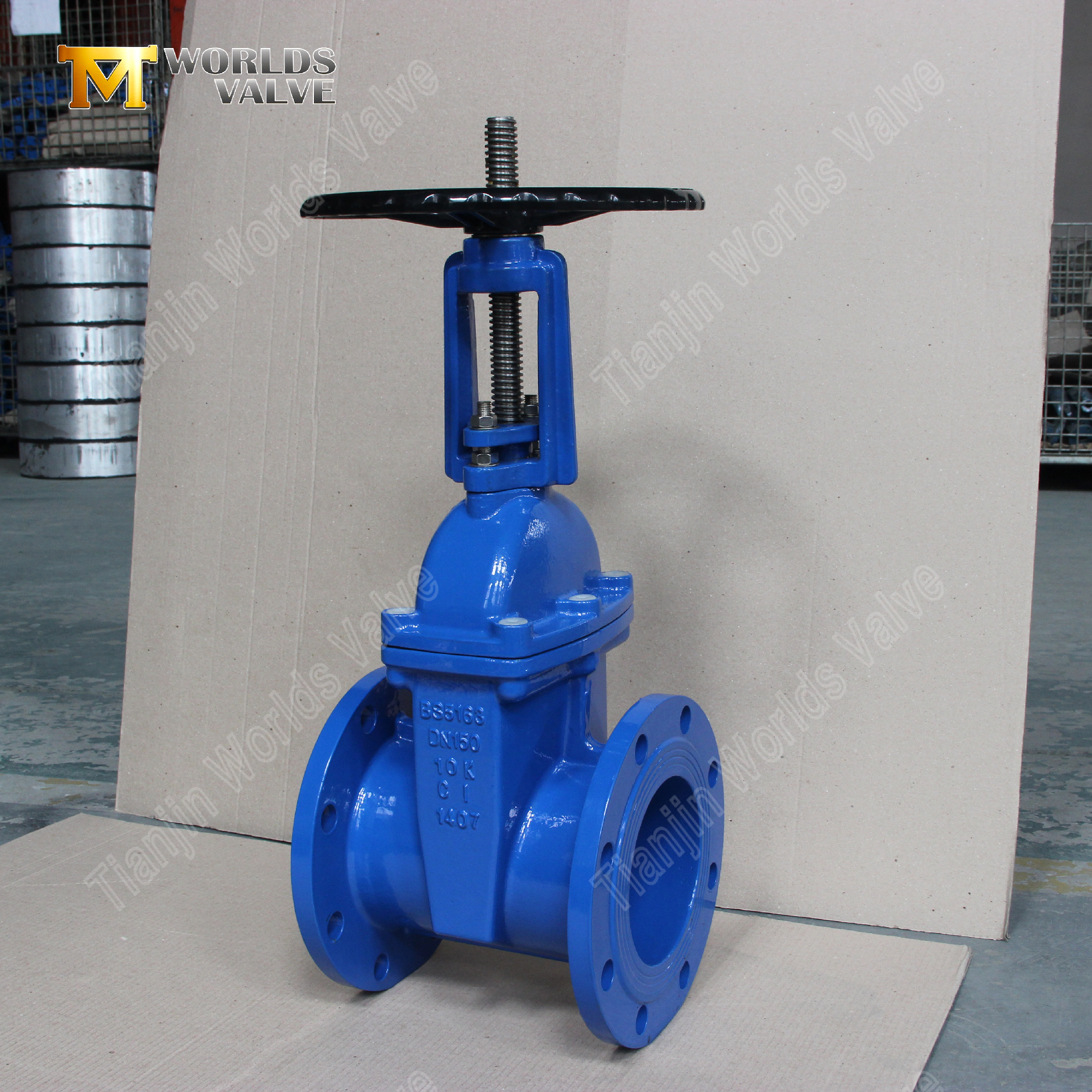

3. Tydlig design för stigande stam för omedelbar visuell indikation

Ger entydig ventilpositionsåterkoppling för förbättrad systemsäkerhet och hantering.

• Omedelbar statusverifiering: Den **stigande spindeln (OS&Y)**-designen ger en tydlig visuell bekräftelse av ventilens position med ett ögonkast – höjd spindel indikerar öppen, sänkt spindel indikerar stängd – avgörande för säkerheten i komplexa rörsystem.

• Förpackningsskydd: Spindelgängorna är placerade utanför ventilhuset och flödesvägen, vilket skyddar dem från frätande eller nötande media och säkerställer smidig drift under ventilens livstid.

• Enkelt underhåll: Den yttre spindeldesignen förenklar smörjning och inspektion, vilket underlättar förebyggande underhåll.

4. Robust fullhålsdesign för minimal flödesbegränsning

Byggd för effektivt flöde med maximal hållbarhet.

• Fri flödesväg: Ventilen ger en **full port (full borrning)**-design när den är helt öppen, vilket möjliggör pigging och minimerar tryckfallet, vilket leder till energibesparingar i pumpsystem.

• Hållbar materialkonstruktion: **Ductile Iron (GGG40) kroppen och kilen** ger hög hållfasthet, utmärkt slagtålighet och god korrosionsbeständighet, lämplig för en lång rad industriella miljöer.

• Flänsförsedda ändanslutningar: De integrerade **flänsade ändarna** (t.ex. EN1092, AS2129, ANSI B16.1) säkerställer en stark, styv och läcksäker anslutning till rörledningen, idealisk för permanenta installationer.

Material:

Varför välja Tianjin Worlds Valve?

1. Expertis inom järngjutning och precisionsbearbetning: Vi är specialiserade på tillverkning av segjärnsventiler med hög integritet, med strikt kontroll över gjutkvalitet och exakt bearbetning av växellådskomponenter och tätningsytor.

2. Certifierad kvalitet och global efterlevnad: Som en **ISO 9001 certifierad** tillverkare säkerställer våra processer jämn kvalitet. Ventiler kan levereras för att uppfylla **WRAS, ACS, UKCA, CE** och andra internationella standarder för global marknadstillträde.

3. OEM/ODM-funktioner för anpassade lösningar: Vi tillhandahåller omfattande anpassning. Tillvalen inkluderar olika tätningsmaterial (NBR, Viton), kilbeläggningar (epoxi, nylon), alternativa tryckklasser och anpassade växellådsutväxlingar eller flänsstandarder.

4. Beprövad tillförlitlighet på exportmarknader: Våra ventiler är betrodda i projekt i dussintals länder. Vi tillhandahåller expertteknisk support, omfattande dokumentation och pålitlig logistik för att säkerställa ditt projekts framgång.

Typiska applikationer

• Kommunala vattenrenings- och distributionsnät

• Vatten- och processledningar för industrianläggningar

• Brandskyddssystem (där det är tillåtet enligt kod)

• Rörledningar för bevattning och vattenförsörjning

• Allmän avstängningstjänst inom VVS och Byggnadstjänster

Slutsats:

För tekniska datablad, trycktestcertifikat eller en skräddarsydd offert, kontakta Tianjin Worlds Valve Co., Ltd. idag.
