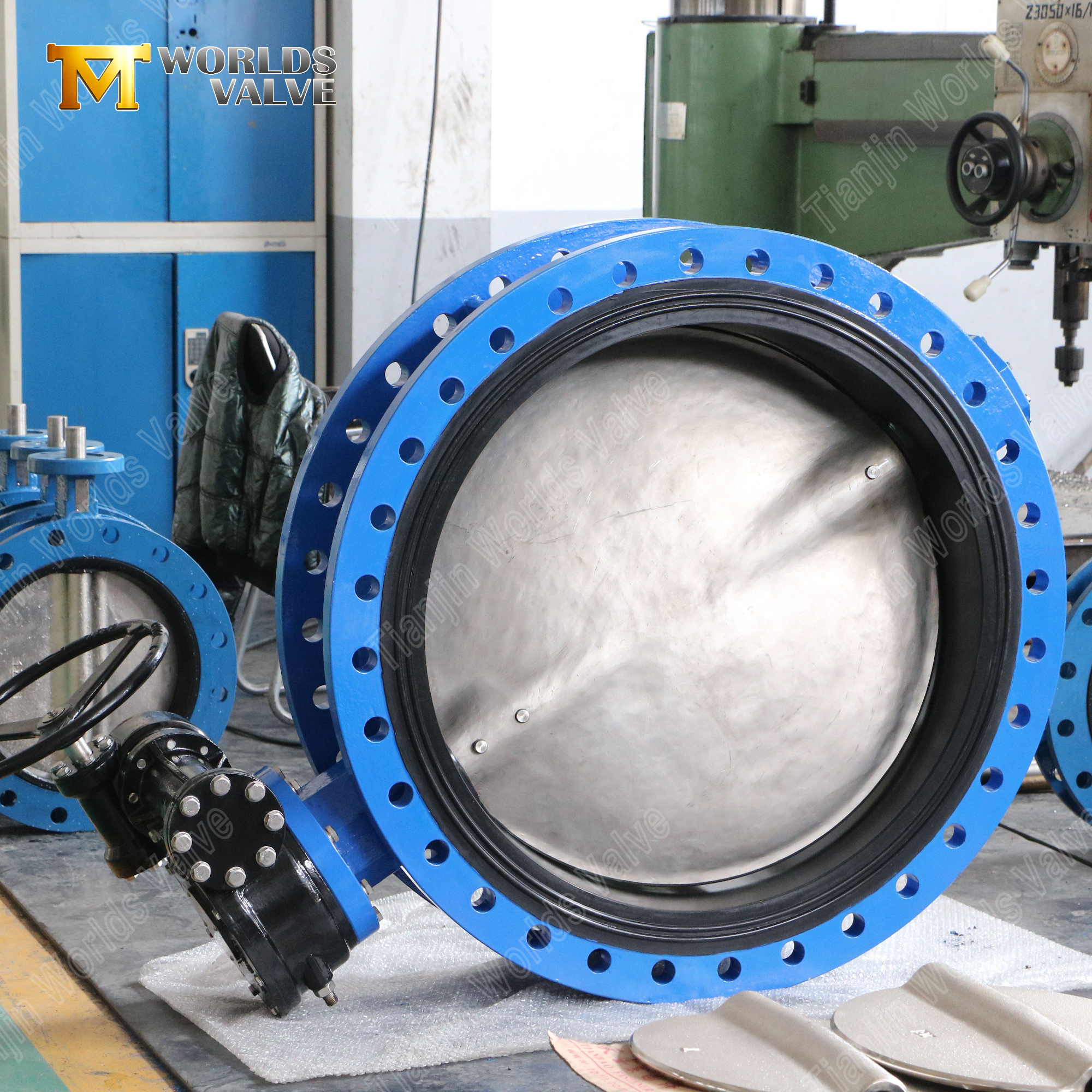

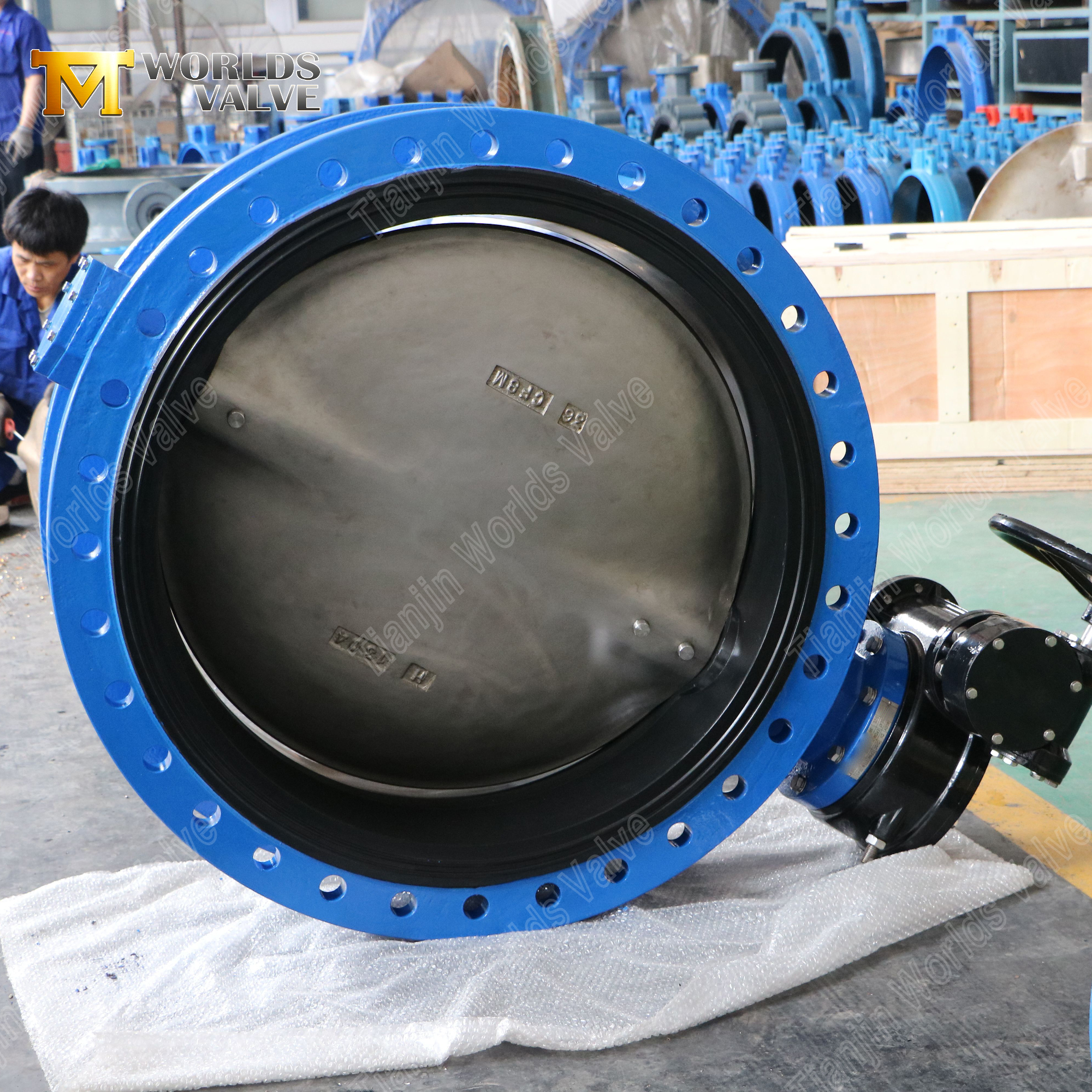

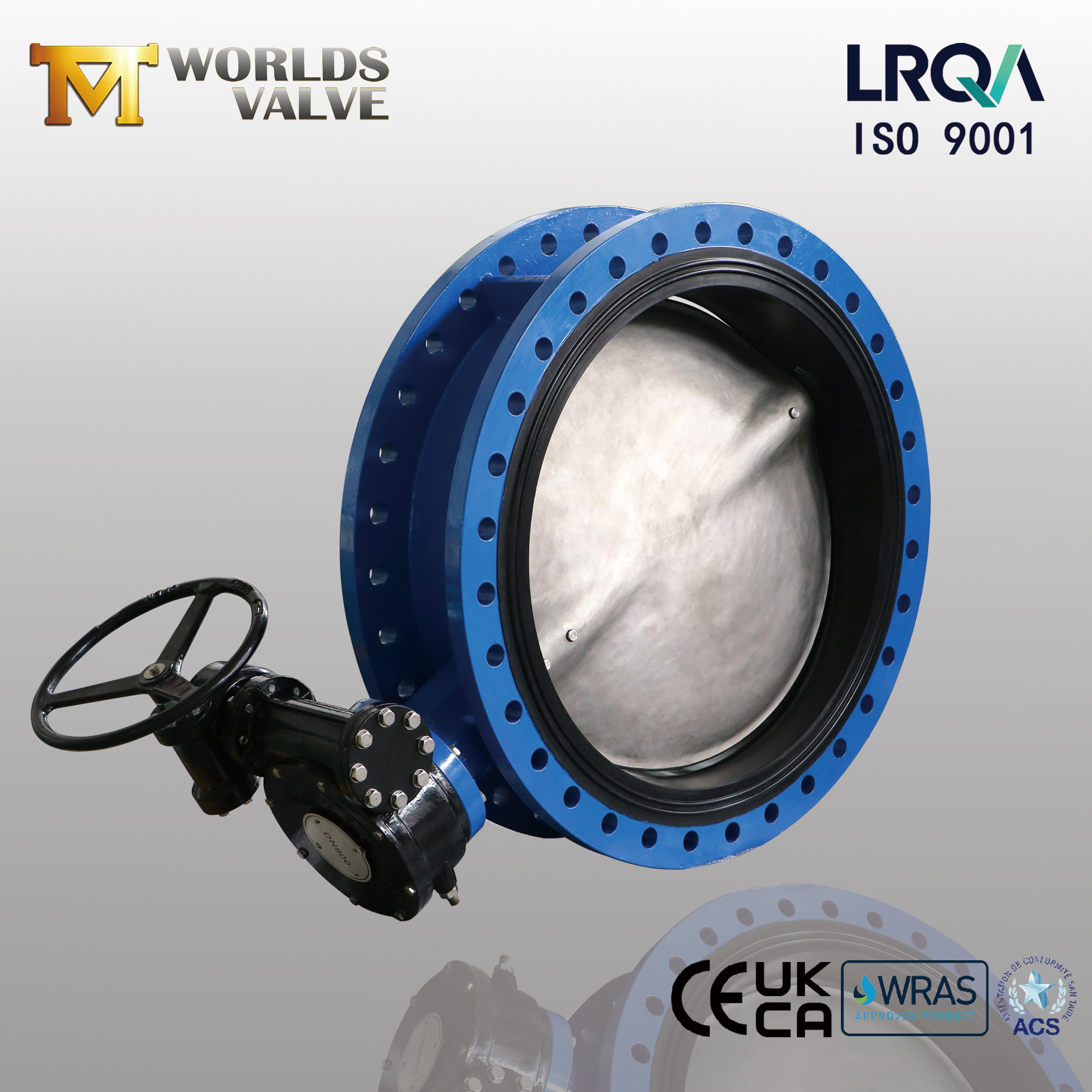

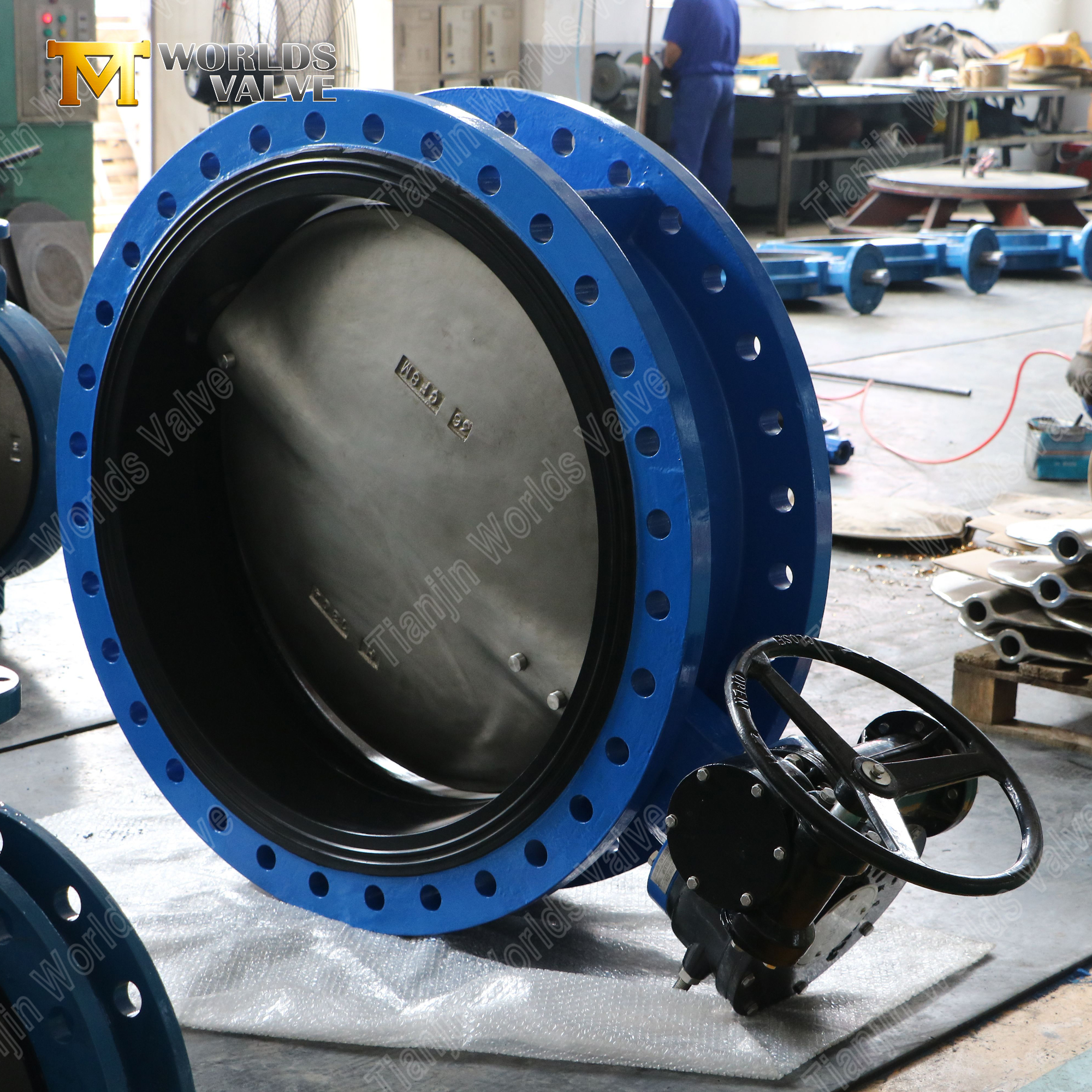

Flänsad vridspjällsventil med stiftmonterad CF8M-skiva och växelmanöverdon | Tianjin Worlds ventil

Introduktion:

Manövreras av en manuell **snäckväxel (turbin)**, och ger enkel och exakt kontroll, speciellt för större rördiametrar. Kärntätningskomponenterna har en **CF8M (AISI 316 rostfritt stål) skiva** för korrosionsbeständighet och ett fjädrande **EPDM-säte** för en pålitlig, bubbeltät tätning. Med ett omfattande **storleksområde från DN50 till DN2000**, är denna ventil byggd för att möta kraven från storskaliga infrastruktur- och industriprojekt.

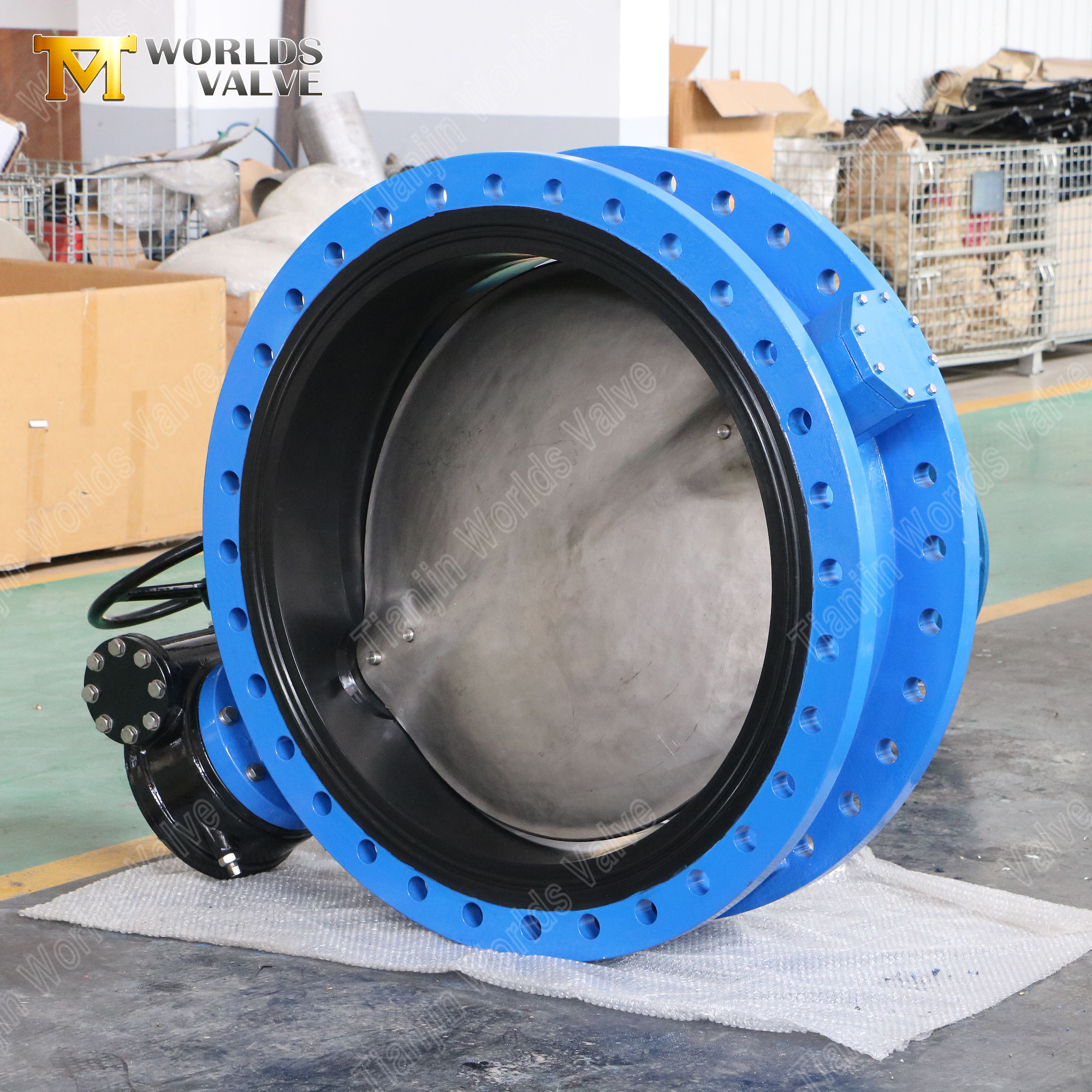

Flänsad vridspjällsventil med stiftmonterad CF8M-skiva och växelmanöverdon

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer

CBF01-TF01-Drift- och underhållsmanual LADDA NER

Nyckelfunktioner och fördelar:

1. Höghållfast stiftmonterad skiva och skaft för ultimat tillförlitlighet

Vår ventil har en robust mekanisk design som säkerställer hållbarhet och förhindrar inre fel.

• Säker skivanslutning: **CF8M-skivan är säkert fäst vid spindeln med hjälp av höghållfasta stiftanslutningar**. Denna design förhindrar att skivan lossnar eller glider under höga vridmoment eller tryckfluktuationer, en vanlig felpunkt i standardutföranden med kil eller klämd konstruktion.

• Förbättrad strukturell integritet: Det stiftmonterade systemet fördelar driftsspänningar jämnare mellan skivan och spindeln, vilket avsevärt ökar ventilens motståndskraft mot mekaniska stötar och vattenslag, vilket leder till en längre livslängd.

• Underhållsfri drift: Denna permanenta, positiva låsenhet eliminerar behovet av interna justeringar och minskar risken för komponentseparering, vilket säkerställer tillförlitlig, underhållsfri drift över tid.

2. Effektiv växeldrift för enkel kontroll med stor diameter

Designad för enkel manuell hantering över sitt omfattande storleksintervall

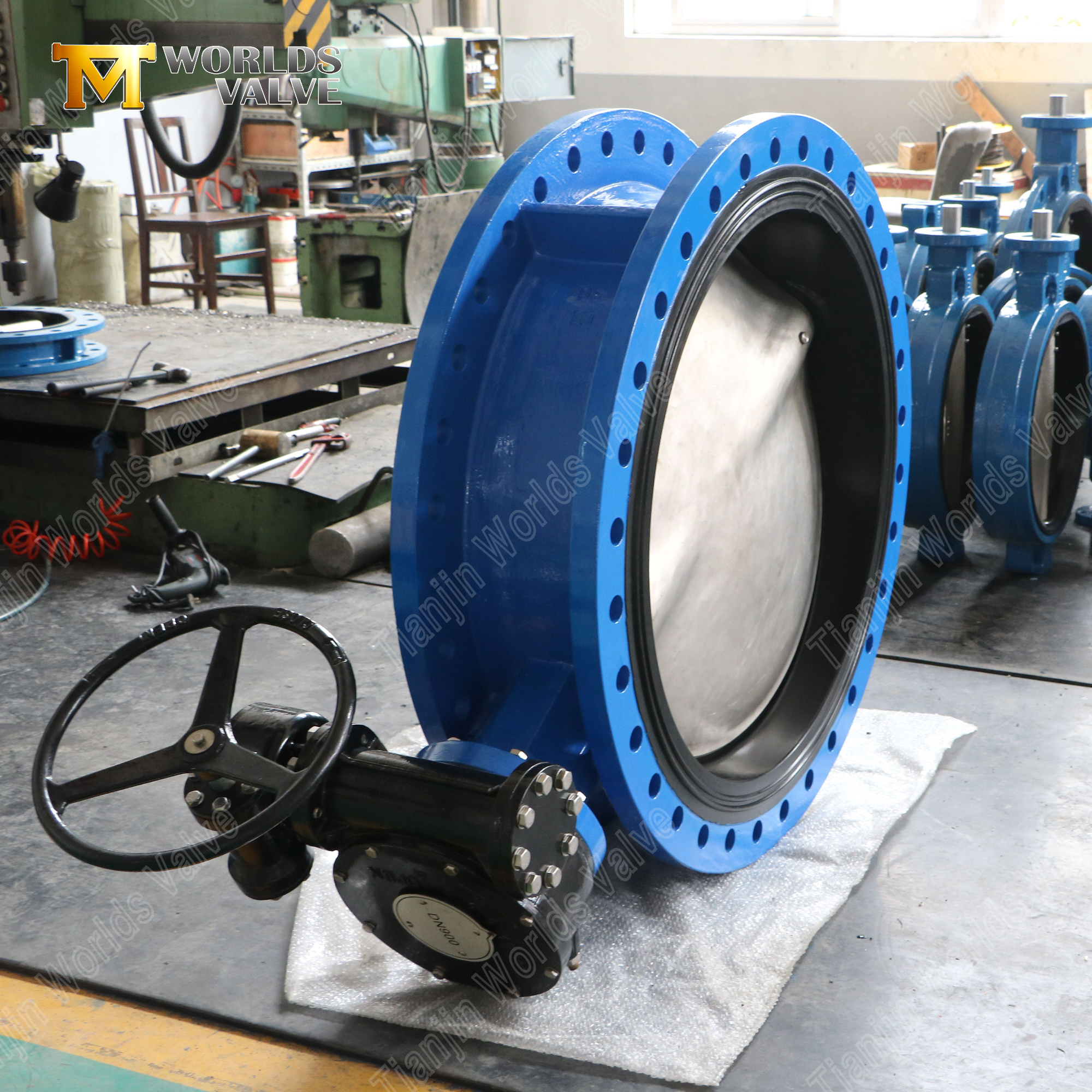

• Hög mekanisk fördel: **Multi-ratio snäckväxelmanöverdonet** ger en betydande vridmomentmultiplicering, vilket gör manuell öppning och stängning av ventiler med stor diameter (från DN400 och uppåt) smidig och hanterbar med minimal operatörsansträngning.

• Exakt positionering och indikation: Växellådan möjliggör fin, inkrementell skivpositionering för potentiell flödesmodulering och har en tydlig, visuell positionsindikator (öppen/stäng) för en snabb statusbekräftelse.

• Pålitlig sittplats: Växelmekanismen säkerställer en tät mekanisk tätning genom att applicera konsekvent och adekvat sätesmoment, vilket garanterar läckagetät avstängning mot EPDM-sätet.

3. Hållbar materialkombination för vatten och allmän service

Byggd med beprövade material för långvarig prestanda i vanliga applikationer.

• Korrosionsbeständig skiva: Skivan **CF8M (AISI 316 rostfritt stål)** erbjuder utmärkt motståndskraft mot korrosion och gropbildning från klorider och oxidationsmedel som finns i behandlat vatten, kylvatten och milda industrivätskor.

• Fjädrande EPDM-tätning: **Etylen Propylene Diene Monomer (EPDM) sätet** ger enastående elasticitet, utmärkt motståndskraft mot vatten, väderpåverkan och ett brett driftstemperaturområde, vilket säkerställer en långvarig, pålitlig tätning.

• Robust flänsad kropp: **Ductile Iron (GGG40)-kroppen** med **integrerade flänsar (EN1092-2 eller ANSI B16.1)** erbjuder hög hållfasthet och slagtålighet och bildar en permanent, styv och läckagesäker anslutning till rörledningen.

4. Omfattande storleksintervall (DN50-DN2000) för större infrastrukturprojekt

En skalbar lösning konstruerad för storskaliga system.

• Oöverträffad storlekstillgänglighet: Vi erbjuder ett av de bredaste standardsortimenten i branschen, från **DN50 (2") upp till DN2000 (80")**, som kan betjäna allt från grenledningar till huvudtransmissionsrör.

• Konstruerad för stora diametrar: Ventiler i de större storlekarna (DN1200+) är speciellt utformade med förstärkta strukturer och optimerade utväxlingsförhållanden för att hantera de inneboende utmaningarna med flödeskontroll med stor diameter på ett tillförlitligt sätt.

• Mångsidigt tillämpningsområde: Detta gör ventilen idealisk för stora **vattendistributionsnätverk, reningsverk för avloppsvatten, kylsystem för kraftverk och stora industriella processvattenkretsar**.

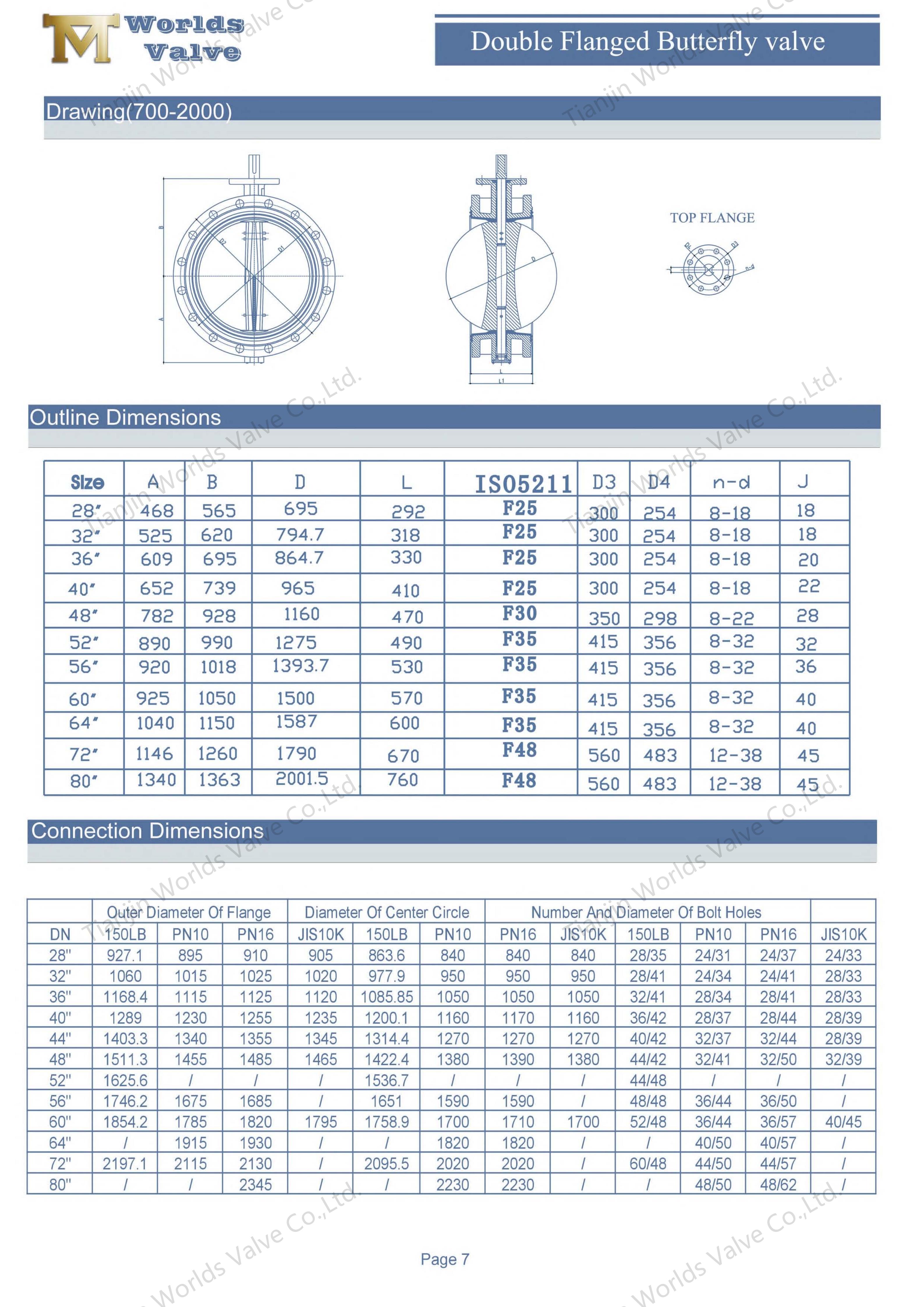

Standard:

Varför välja Tianjin Worlds Valve?

• Expert på tillverkning av ventiler med stor diameter: Vi har specialiserad ingenjörs- och tillverkningskapacitet för ventiler som överstiger DN1200, vilket säkerställer att de uppfyller de rigorösa kraven för högflödestillämpningar.

• Fokus på robust design: Vår stiftmonterade skivkonstruktion exemplifierar vårt engagemang för **överlägsen mekanisk design och långsiktig tillförlitlighet**, vilket minskar livscykelkostnaderna för våra kunder.

• Certifierad OEM/ODM-partner: Som en **ISO 9001-certifierad** fabrik erbjuder vi pålitliga OEM/ODM-tjänster. Vi kan anpassa ventiler till specifika standarder (WRAS, UL/FM, etc.), material och manöverkrav (elektriska, pneumatiska).

• Global projekterfarenhet: Våra ventiler, särskilt i stora diametrar, har framgångsrikt levererats till internationella infrastrukturprojekt, med stöd av erfarna tekniska och kommersiella team.

Typiska applikationer:

• Kommunalt dricksvattenlednings- och distributionsnät

• Storskaliga avlopps- och avloppsreningsverk

• Kraftverks kylvattenintag och utloppsledningar

• Industriella kylvattenkretsar (stål, kemiskt, petrokemiskt)

• Bevattnings- och översvämningskontrollsystem

Slutsats:

För tekniska specifikationer, projektspecifika tekniska data eller en offert för din applikation med stor diameter, kontakta Tianjin Worlds Valve Co., Ltd.
