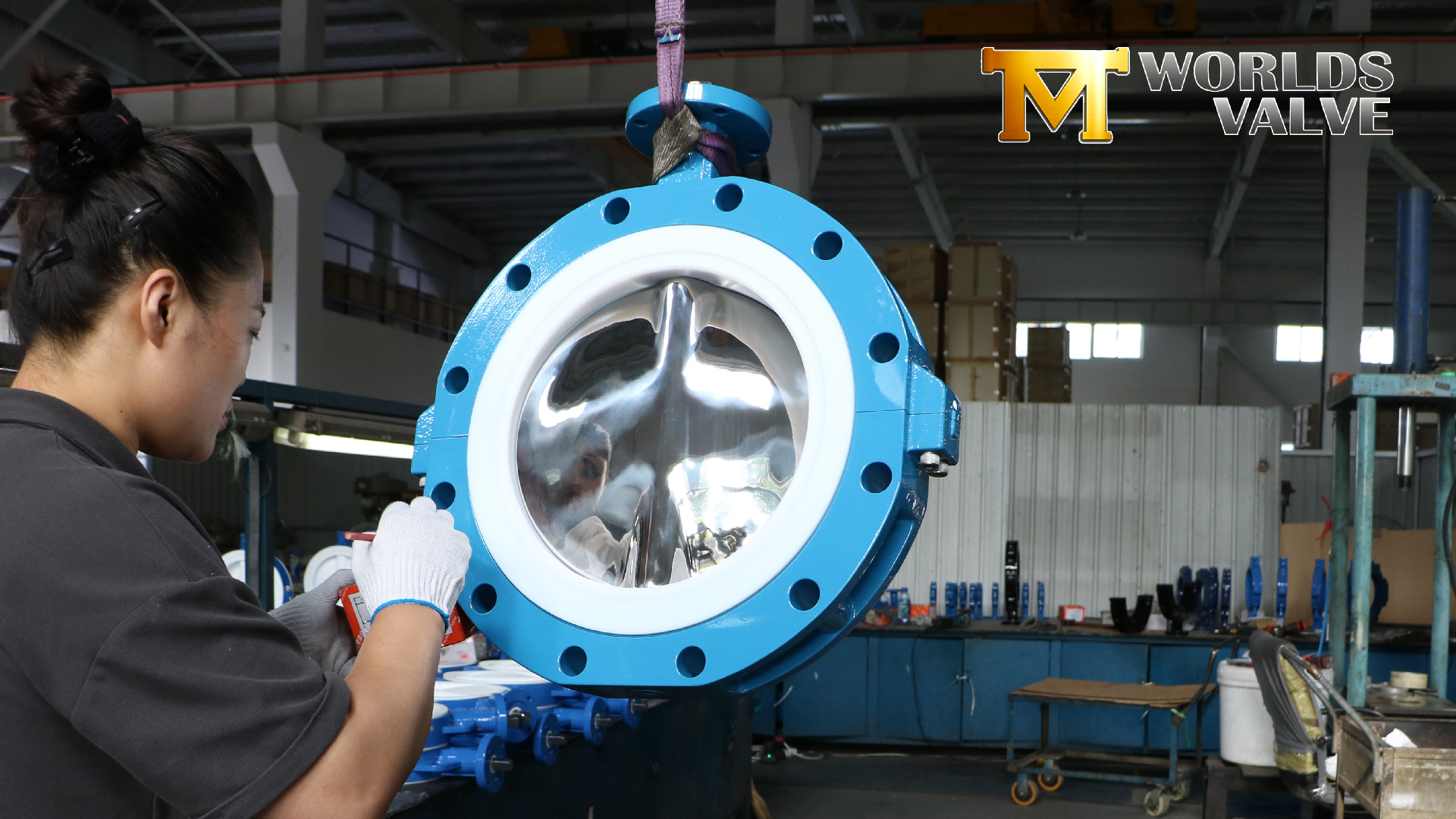

Tänk om du kunde underhålla en fjärilsventil utan att ta bort den från rörledningen? Det är tanken bakom denna genomgående wafer-fjärilsventil. I stället för gängade klackar har kroppen en ring av vanliga borrade hål. Bultar passerar genom ventilen och båda rörflänsarna, säkrade med muttrar. Det är en enkel förändring som sänker kostnaderna, förenklar anpassningen och som fortfarande ger en stel, pålitlig anslutning.
Men den verkliga fördelen går djupare. Kroppen är delad i två halvor. När PTFE-sätet slits byter du inte ut hela ventilen – du separerar halvorna, byter ut sätet och skruvar ihop det igen. För kemiska anläggningar, läkemedelslinjer och havsvattensystem där PTFE-säten är avgörande, förändrar den typen av in-line-underhåll ekonomin för ägande av ventiler.
Denna modell kombinerar en kropp av segjärn (DI) enligt ASTM A536 65-45-12, en skiva av polerat rostfritt stål (CF8 eller CF8M) och ett PTFE-säte för enastående kemikaliebeständighet. Det genomgående monteringsmönstret följer EN 593 och API 609 designreferenser, med en ISO 5211 toppfläns för manuell eller automatiserad drift.
Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara genomgående wafer-fjärilsventiler – material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.
Teknisk | Specifikation |
Ventiltyp | Genomgående wafer-spjällventil (delad kropp) |
Kroppsdesign | Tvådelad delad kropp, genomgående monteringsring |
Kroppsmaterial | Duktilt järn A536 65-45-12 (GGG40) |
Skivmaterial | Rostfritt stål, polerat (CF8 / CF8M tillval) |
Sätesmaterial | PTFE (polytetrafluoretylen) |
Montering | Genomgående hål (inga gängor) – bultar passerar genom kropp och flänsar |
Tryckklass | PN10 / PN16 (standard); högre betyg tillgängliga på begäran |
Storleksintervall | DN50 – DN1200 (standard); anpassade storlekar tillgängliga |
Toppfläns | ISO 5211 |
Beläggning | Epoxiharts (valfri RAL-färg, standard 250μm minimum) |
Designstandard | EN 593 / API 609 |
Teststandard | API 598 / EN 12266-1 |
![\"PTFE](\"//imrorwxhnjqkli5q-static.micyjz.com/cloud/pkBprKiklmSRmljpkirniq/CBF05E-TA-L-01_15.jpg\" "\\"Drawing")
1. Genomgående hålmontering – Säker utan gängor
Lägre kostnad, snabbare produktion – Enkla borrade hål eliminerar gängningsoperationer, vilket minskar tillverkningskostnaden och ledtiden jämfört med ventiler av klacktyp.
Säker bultning – Bultar passerar genom ventilhuset och båda rörflänsarna, säkrade med muttrar. Detta skapar en styv anslutning som tål vibrationer och tryckstötar.
Enkel justering – Designen med genomgående hål gör att du kan centrera ventilen mellan flänsar innan
2. Delad karosskonstruktion – In-line underhåll
Direkt intern åtkomst – Kroppen delas i två halvor, vilket möjliggör inspektion av skivan och sätet utan att ta bort ventilen från rörledningen.
Utbytbart PTFE-säte – När sätet slits, separera halvorna, byt ut PTFE-sätet och sätt tillbaka det. Du behöver inte byta ut hela ventilen eller skicka tillbaka den till fabriken.
Minskad stilleståndstid – Underhåll som normalt skulle kräva ett komplett ventilbyte kan slutföras på några minuter med grundläggande verktyg.
3. PTFE-säte – överlägsen kemisk resistens
Utmärkt kemisk kompatibilitet – PTFE motstår praktiskt taget alla industriella kemikalier, inklusive starka syror, alkalier, lösningsmedel och oxidationsmedel. Till skillnad från EPDM eller NBR bryts det inte ned i aggressiva media.
Brett temperaturområde – Bibehåller tätningsegenskaper från -29°C till +160°C (kortvarigt upp till +200°C).
Låg friktion och non-stick – PTFE:s låga friktionskoefficient minskar arbetsvridmomentet och förhindrar mediaansamling, vilket förenklar rengöringen.
Bubbeltät avstängning – Testad enligt API 598 och EN 12266-1, vilket ger pålitlig dubbelriktad tätning.
4. Skiva i polerat rostfritt stål – Jämnt flöde, enkel rengöring
Korrosionsbeständighet – CF8/CF8M rostfritt stål motstår korrosion i vatten, kemikalier och aggressiva medier.
Polerad yta – Den spegelpolerade ytan minskar friktionen, förhindrar produktvidhäftning och förenklar rengöring – idealisk för läkemedel, livsmedel och applikationer med hög renhet.
Hållbar och lätt – Ger god mekanisk styrka samtidigt som skivans vikt hålls hanterbar.
5. Duktil järnkropp – Styrka och hållbarhet
High Strength–A536 65-45-12 segjärn erbjuder en draghållfasthet på ≥448 MPa och en sträckgräns på ≥310 MPa, vilket ger pålitlig prestanda under tryckstötar.
Slagtålighet–Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och rörledningsvibrationer.
Korrosionsskydd–Kombinerat med standard epoxibeläggning (minst 250 μm) motstår kroppen korrosion i vatten, avloppsvatten och allmän industriservice.
![\"Delad-kropp-PTFE-fodrad-SS-fjärilsventil-med-pneumatisk-manövrering-6.jpg\"](\"//imrorwxhnjqkli5q-static.micyjz.com/cloud/pnBprKiklmSRmljpqilmip/Split-Body-PTFE-Lined-SS-Butterfly-Valve-with-Pneumatic-Actuation.jpg\" "\\"Pneumatic")
Funktion | Lug vridspjäll | Genomgående wafer-spjällventil |
Montering | Gängade insatser (tappar) | Vanliga borrade hål |
Bultning | Bultar gänga in i klackar | Bultar går igenom, säkrade med muttrar |
Kostnad | Högre (tråd krävs) | Nedre (ingen gängning) |
Justering | Trådengagemang kan vara knepigt | Lätt att centrera innan du drar åt |
Dead-end-tjänst | Ja (avtagbar på ena sidan) | Ja (med korrekt bultning) |
Bäst för | Frekvent underhåll, isolerad service | Kostnadskänsliga projekt, allmän isolering |
Fjärilsventiler med genomgående hål med PTFE-säte och polerad rostfri skiva är tillförlitliga i krävande industrier:
Kemisk bearbetning–Syror, alkalier, lösningsmedel och aggressiva medier – PTFE-säte motstår kemiska angrepp
Läkemedelstillverkning–Högrenhetsprocesser, CIP/SIP-system – polerad skiva förenklar rengöring
Petrokemiska–Frätande vätskor, raffinering och processlinjer
Vattenbehandling–Kemisk dosering, klor, ozonsystem
Desalination & Marine–Sjövattenhantering, saltlösningsöverföring – PTFE och rostfritt stål motstår kloridkorrosion
Mat och dryck– Sanitära tillämpningar där produktens renhet är avgörande
Massa och papper–Blekkemikalier, frätande lutar
![\"DN100-Teflon-fodrad-Wafer-Split-Body-Fjärilsventiler--Korrosionsbeständig-Flödeskontroll-(9).jpg\"](\"//imrorwxhnjqkli5q-static.micyjz.com/cloud/ppBprKiklmSRmljppipqip/DN100-Teflon-Lined-Wafer-Split-Body-Butterfly-Valves-Corrosion-Resistant-Flow-Control.jpg\" "\\"manual")
Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.
Specialister på genomgående hål och delad kropp. Vi har lång erfarenhet av att tillverka vridspjällsventiler från genomgående hål med delad kropp – en design som förenklar underhållet och minskar långsiktiga kostnader.
PTFE-sätesexpertis. Våra PTFE-säten ger överlägsen kemisk beständighet och högtemperaturförmåga jämfört med elastomersäten – idealiska för aggressiva media.
Fullständig anpassning. Material, storlekar, tryckklasser, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – allt skräddarsytt efter din specifikation.
19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.
100 % spårbarhet. Materialcertifikat och trycktestrapporter med varje beställning – inga undantag.
Snabb vändning. Dedikerad projektledare; typisk ledtid 20–30 dagar. Fabriksbesök välkomna i Tianjin.
Vad är skillnaden mellan en genomgående waferventil och en klackventil?
En klackventil har gängade insatser som bultar skruvas i. En genomgående ventil har vanliga borrade hål – bultar passerar genom ventilkroppen och båda flänsarna, säkrade med muttrar. Båda ger säker montering, men genomgående hål eliminerar gängningskostnader och förenklar inriktningen.
Kan PTFE-sätet bytas ut på fältet?
Ja. Den delade kroppsdesignen gör att du kan separera de två kroppshalvorna, ta bort det gamla PTFE-sätet, installera ett nytt och återmontera – allt utan att ta bort ventilen från rörledningen.
Vilket media är PTFE lämpligt för?
PTFE är resistent mot praktiskt taget alla industriella kemikalier, inklusive starka syror, alkalier, lösningsmedel och oxidationsmedel. Det rekommenderas inte för smälta alkalimetaller eller elementärt fluor.
Vilket tryck har denna ventil?
Standardklassificeringar är PN10 och PN16. Högre betyg är tillgängliga på begäran, beroende på storlek och konfiguration.
Erbjuder du anpassning?
Ja. Som en direkt OEM/ODM-tillverkare anpassar vi material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon till dina exakta krav.
Oavsett om du behöver den här konfigurationen med genomgående wafer-fjärilsventil med PTFE-säte, en annan storlek eller tryckklassificering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga enligt din specifikation.
Skicka oss dina krav:
Erforderlig storlek och tryckklass
Medietyp och driftstemperatur
Föredragen materialkombination (kropp / skiva / säte)
Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)
Flänsstandard och borrning (ANSI, DIN, JIS, BS)
Beläggningsfärg (valfri RAL)
Målkvantitet och destinationsport
Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.
Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.
