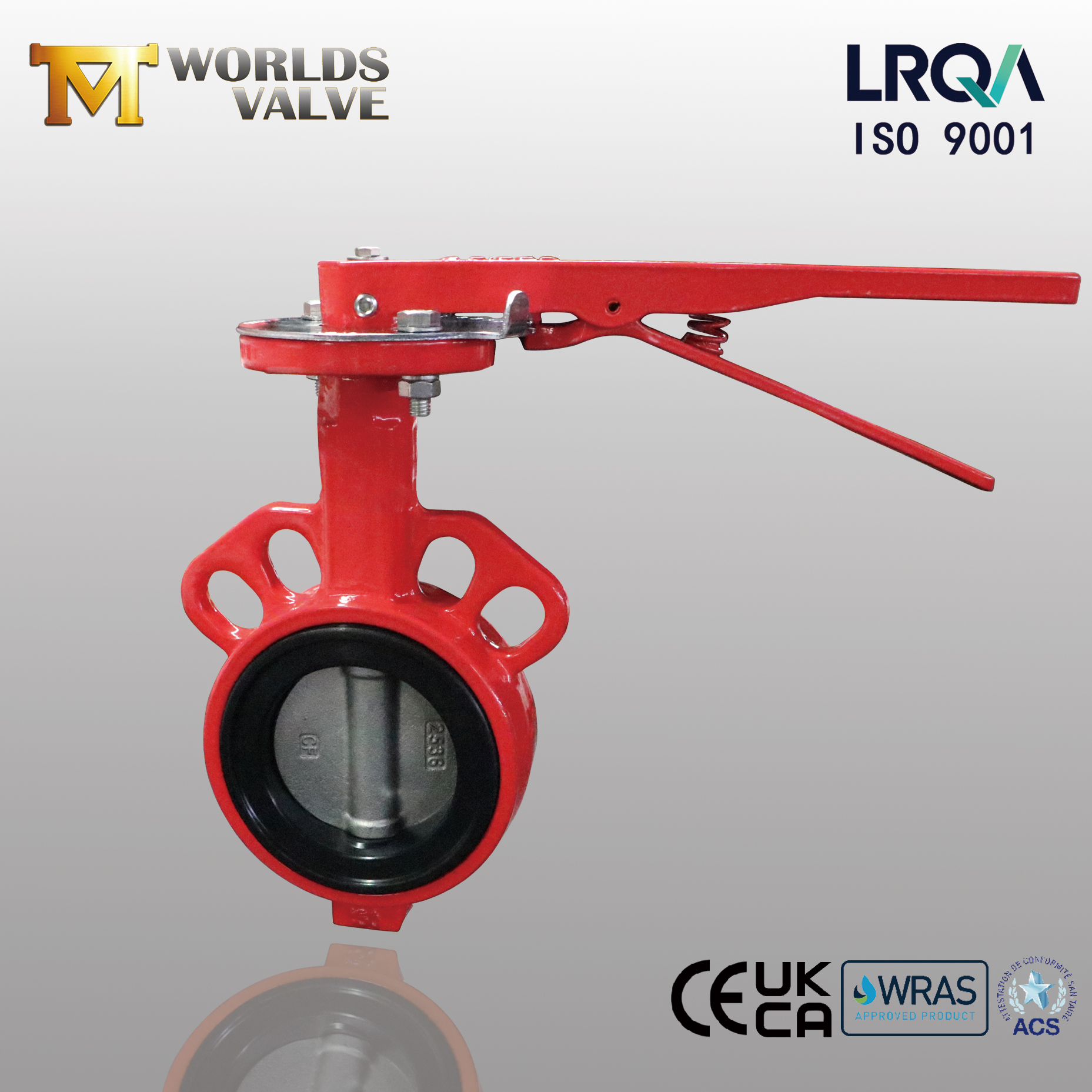

Handspak Wafer Typ Fjärilsventil | Manuell snabbmanövreringslösning

Tianjin Worlds Valve Co., Ltd. presenterar fjärilsventilen av typen Hand Spak Wafer, designad för effektiv manuell flödeskontroll vid vattenbehandling, HVAC och industriella tillämpningar. Med en snabb 90-gradersdrift och kompakt waferdesign, kombinerar denna ventil enkel drift med platsbesparande installation. Den visuella positionsindikatorn och den ergonomiska handspaken möjliggör omedelbar flödeskontroll med minimal ansträngning, vilket gör den idealisk för applikationer som kräver frekvent justering och pålitlig avstängning vid PN16-tryck. Certifierad enligt ISO 9001, CE, UKCA och WRAS standarder, levererar den pålitlig prestanda över olika vätskehanteringssystem.

  • CBF02-TA04

  • OEM|ODM

Tillgänglighetsstatus:
Kvantitet:
Fråga Lägg i korgen

sharethis sharing button

Introduktion:

Handspak Wafer Typ Fjärilsventil | Manuell snabbmanövreringslösning

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer

CBF02-TA04-Drift- och underhållsmanual LADDA NER

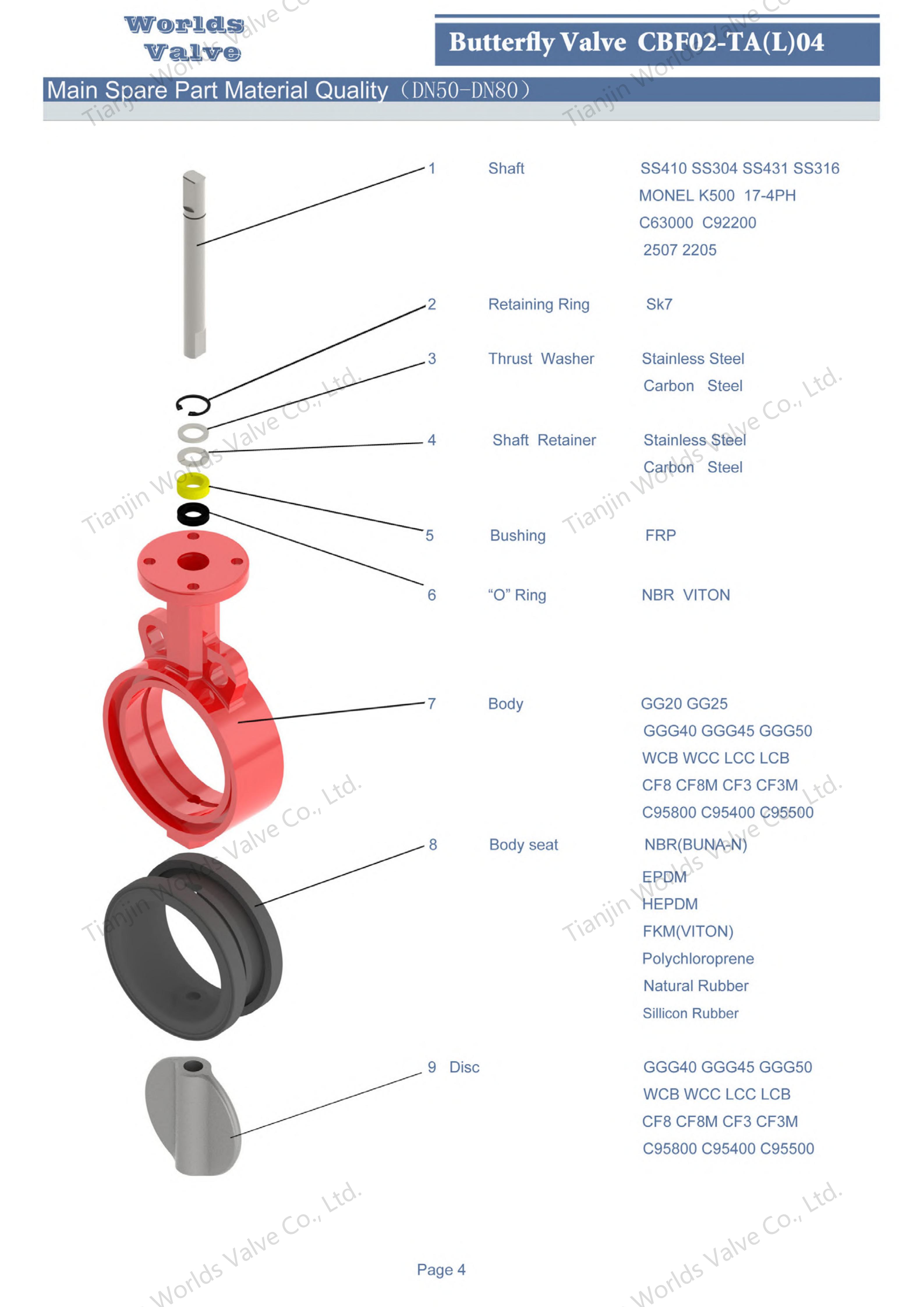

CBF02-TA04-Wafer Typ vridspjällsventil med gummisäte & SS-skiva

Tekniska egenskaper och fördelar:

1. Snabb manuell drift

  • 90-graders snabbdrift: Spaken möjliggör snabb öppning/stängning med ett enkelt kvartsvarv

  • Positionslåsningsmekanism: Integrerade låshål säkrar ventilen i helt öppet eller stängt läge

  • Lågt arbetsmoment: Optimerad skivdesign minskar den nödvändiga driftkraften med 30 %

2. Wafer Space Optimization

  • Kompakt design: 40 % lättare och mer utrymmeseffektiv än ventiler av klacktyp

  • Enkel installation: Enkel insättning mellan ANSI/DIN-flänsar utan extra muttrar eller bultar

  • Kostnadseffektivitet: Minskade material- och installationskostnader utan att kompromissa med prestanda

3. Pålitlig tätningsprestanda

  • Bubbeltät avstängning: EPDM/NBR säten säkerställer noll läckage enligt EN 12266-1 klass A standarder

  • Materialflexibilitet: Flera sitsalternativ tillgängliga för olika media- och temperaturkrav

  • Hållbar tätning: Fjädrande sittplatser bibehåller integriteten genom 50 000+ driftscykler

4. Robust konstruktion

  • Kroppsmaterial: Segjärn med epoxibeläggning för korrosionsskydd

  • Skivalternativ: Segjärn, 304SS eller 316SS baserat på applikationsbehov

  • Stamdesign: Skaft i rostfritt stål med skydd mot utblåsning

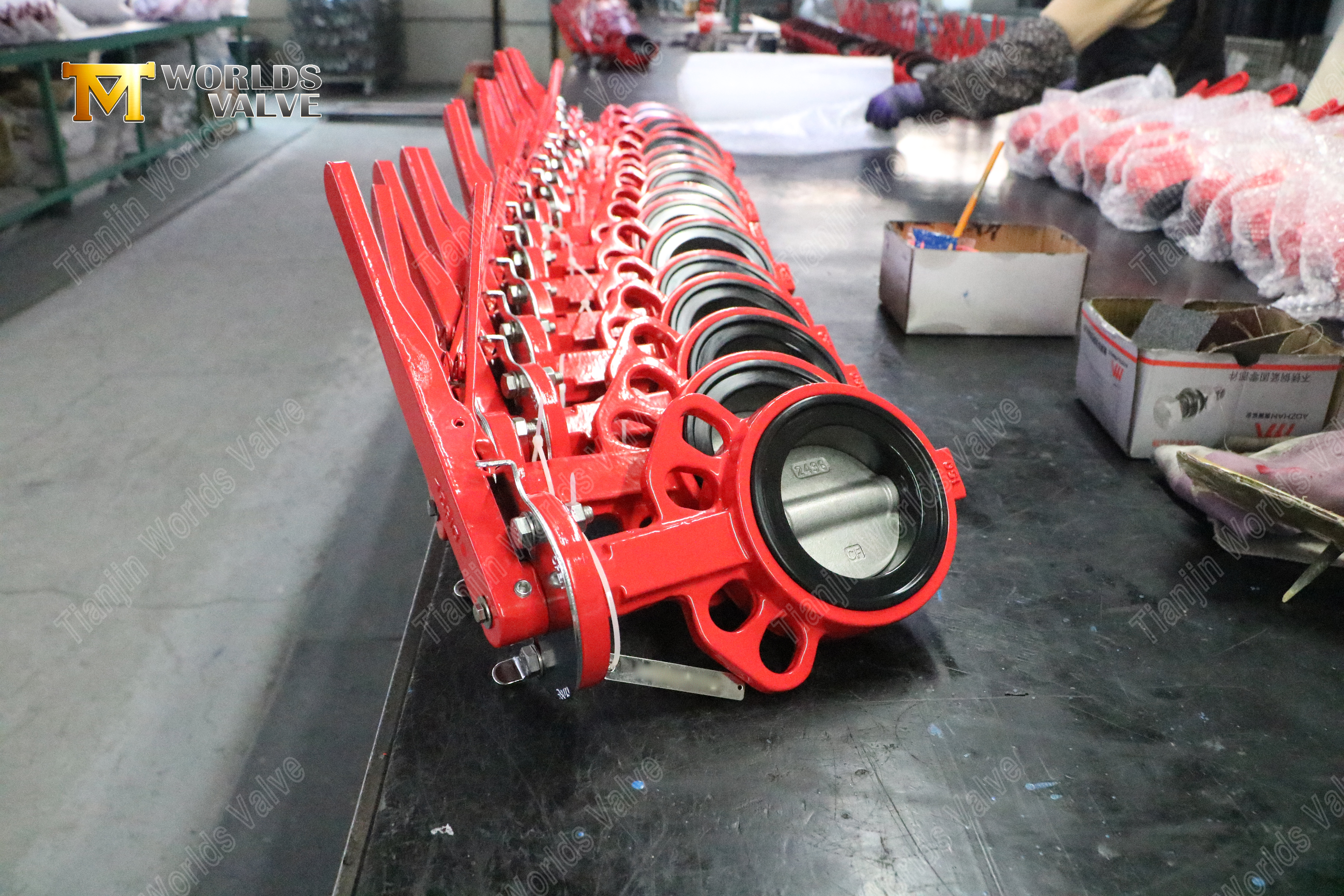

Handspak Wafer Typ Vridspjällsventil Manuell snabbmanövreringslösning (6)

Standard:

Parameter

Specifikation

Modell

CBF02-TA04

Storlekar

DN50-DN1200

Tryckklass

PN6/10/16/150LB/JIS10K/AS "D"/ "E"

Design

EN593  BS5155  EN1092  ISO5211

Testning

ISO5208  EN12266-1

TOP Fläns

ISO5211 (enligt kundens behov)

Ansikte mot ansikte

EN558-1 DIN3202 ISO5752 BS5155

Standard

ASME B16.34

Kropp

Duktilt järn

skiva

CF8M

Seat

EPDM

Stam

SS431

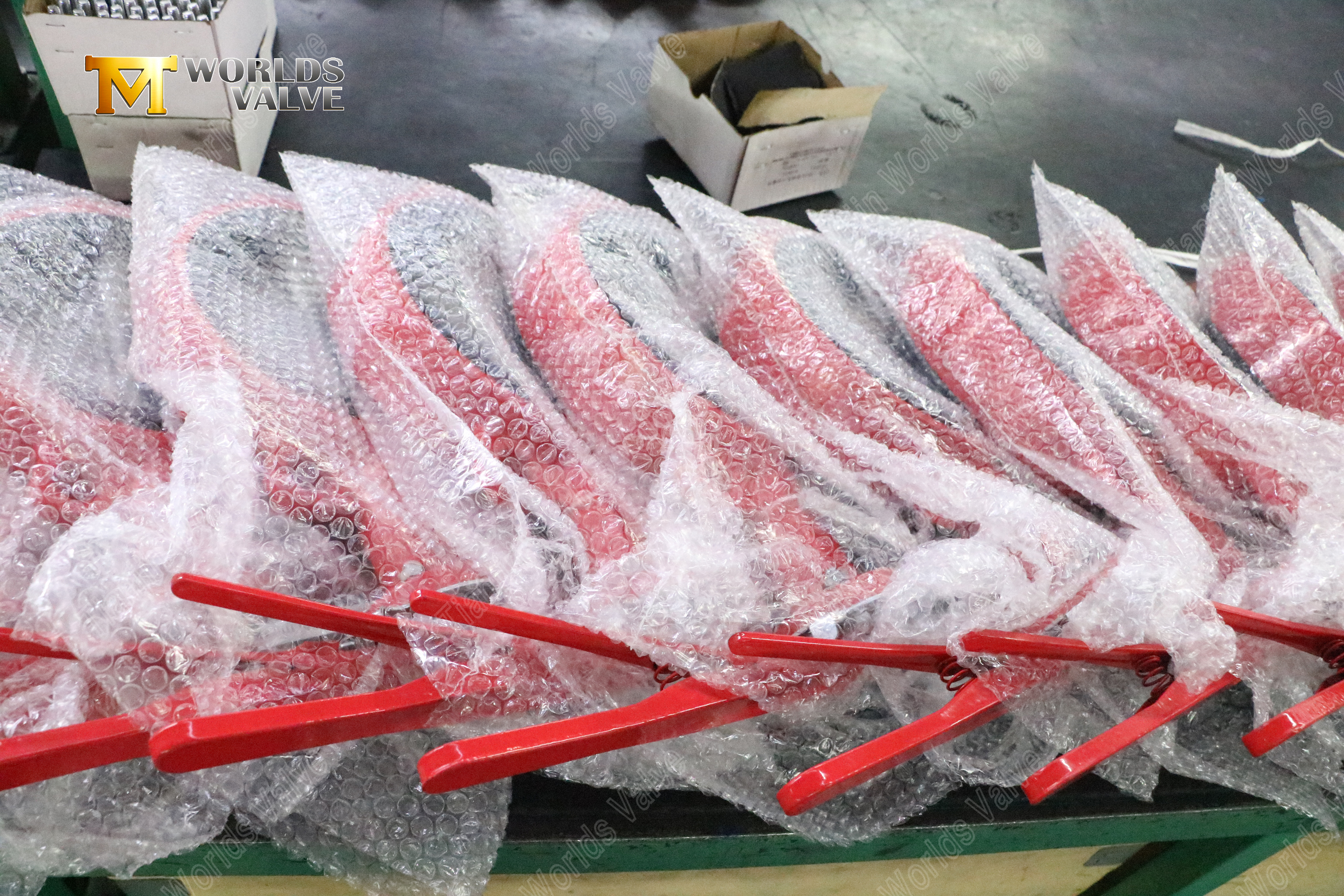

Handspak Wafer Typ Vridspjällsventil Manuell snabbmanövreringslösning (7)

Konkurrensfördelar

  • Snabb drift: 90-graders spakfunktion möjliggör omedelbar flödeskontroll

  • Utrymmesbesparande: Kompakt waferdesign optimerar installationen i trånga utrymmen

  • Kostnadseffektivt: Ger pålitlig prestanda till konkurrenskraftiga priser

  • Lågt underhåll: Robust konstruktion och kvalitetsmaterial minimerar servicebehov

  • Global efterlevnad: CE-, UKCA- och WRAS-certifieringar garanterar internationell acceptans

  • Visuell indikation: Tydlig positionsdisplay för driftsäkerhet och bekvämlighet

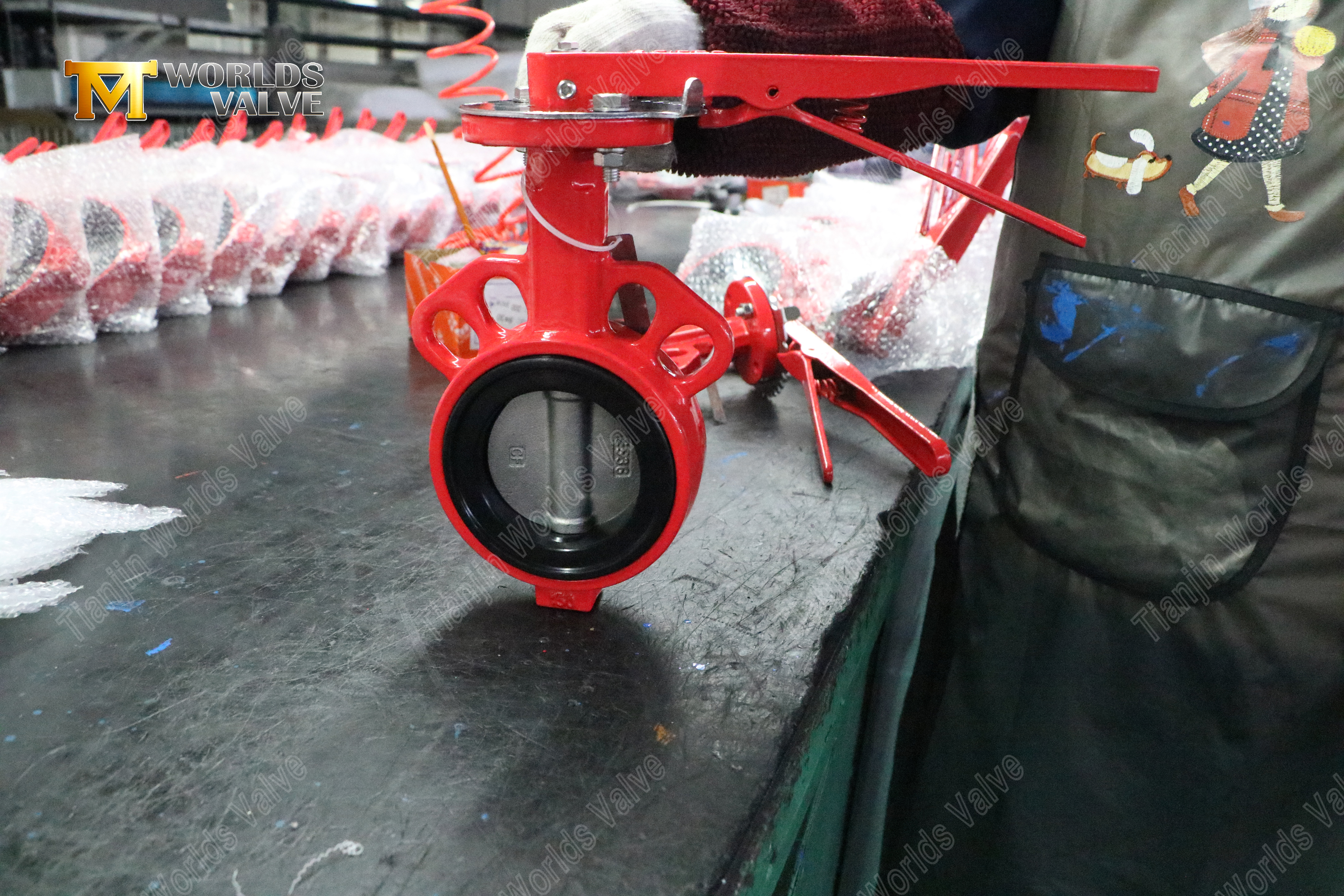

Handspak Wafer Typ Vridspjällsventil Manuell snabbmanövreringslösning (8)

Industriapplikationer:

  • Vattenreningsverk: Pumpstyrning, filtreringssystem och kemikaliedosering

  • VVS-system: Kylvattenkretsar, kyltorn och luftbehandlingsaggregat

  • Industriell bearbetning: Kylvattenledningar, processvätskekontroll och allmännyttiga tjänster

  • Byggnadstjänster: VVS-system, mekaniska rum och underhåll av anläggningar

  • Bevattningssystem: Zonkontroll och huvudledning i jordbruksapplikationer

Slutsats:

Designad för snabb manuell manövrering och utrymmeseffektiv installation, den här handspaken av wafertyp ger pålitlig prestanda för vattenbehandling, HVAC och industriella tillämpningar som kräver effektiv flödeskontroll.
