CBF02-TU03
OEM|ODM
| Kvantitet: | |
|---|---|

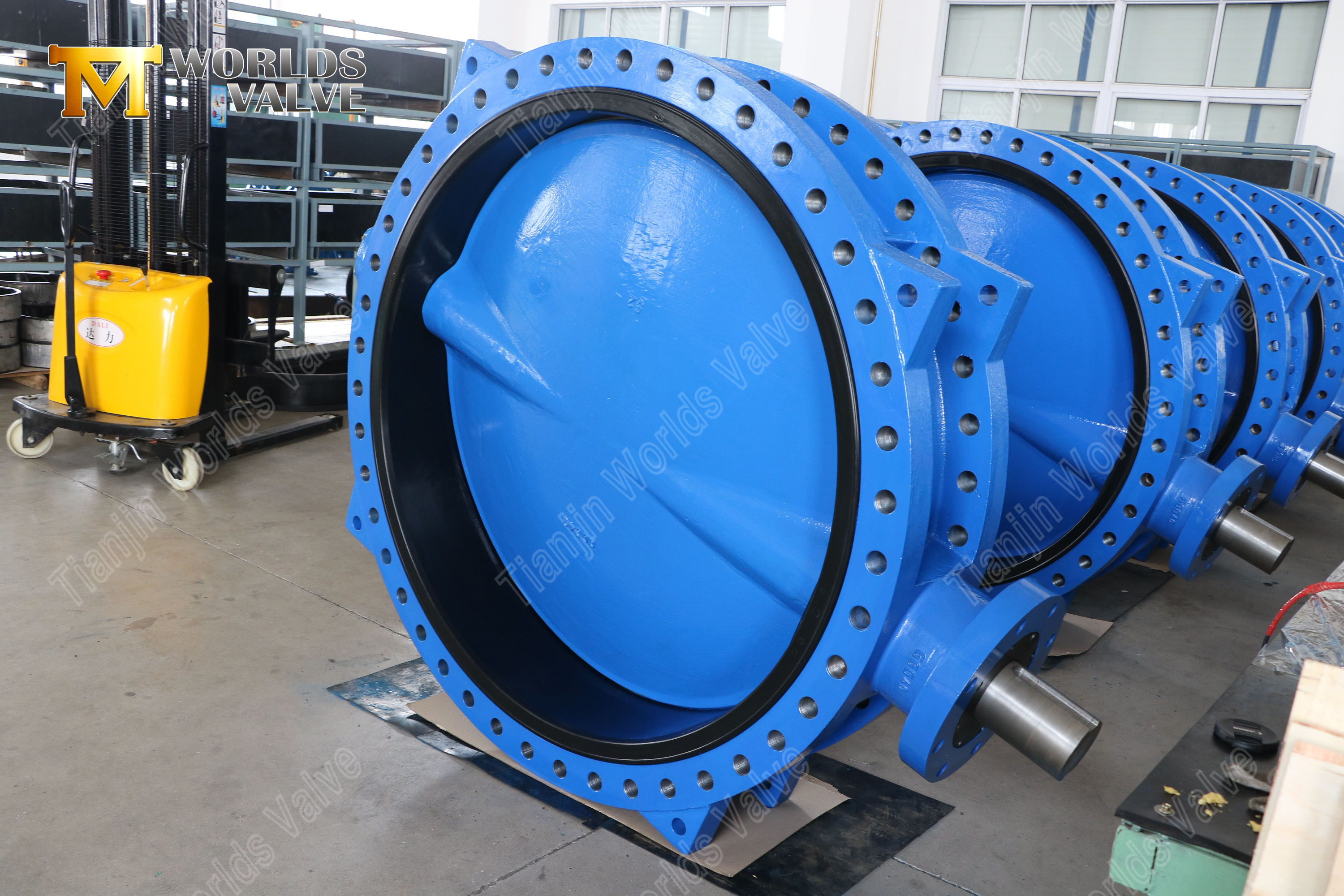

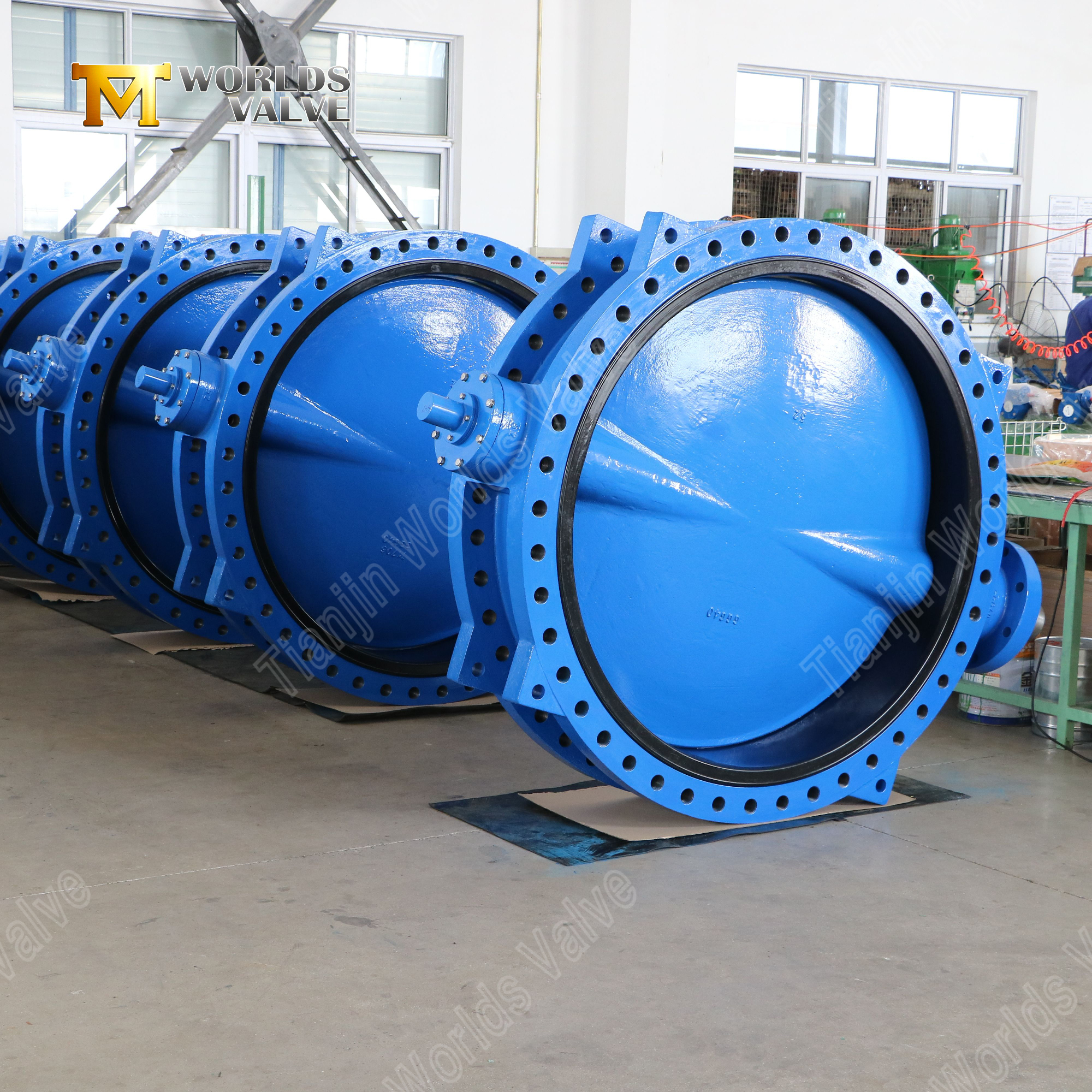

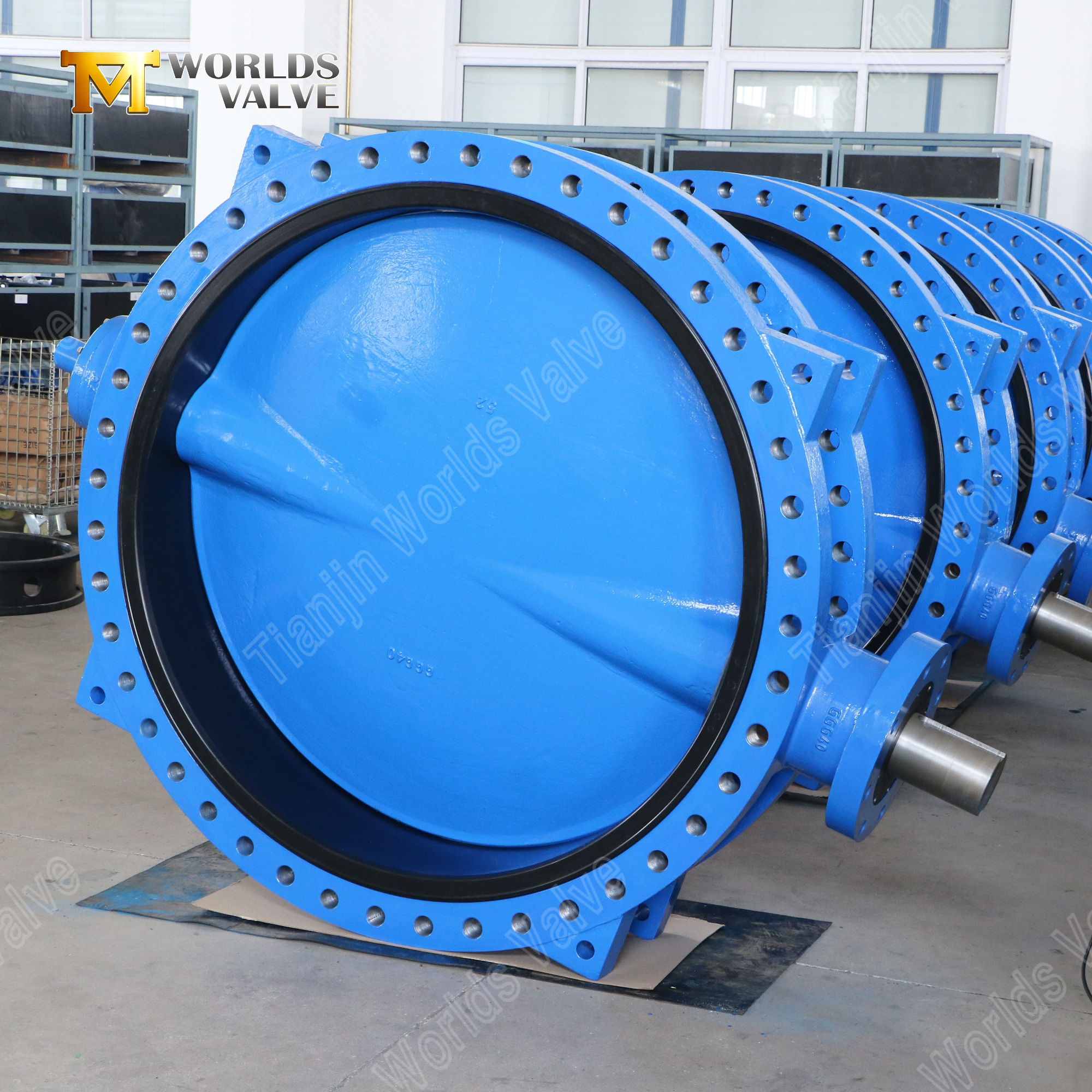

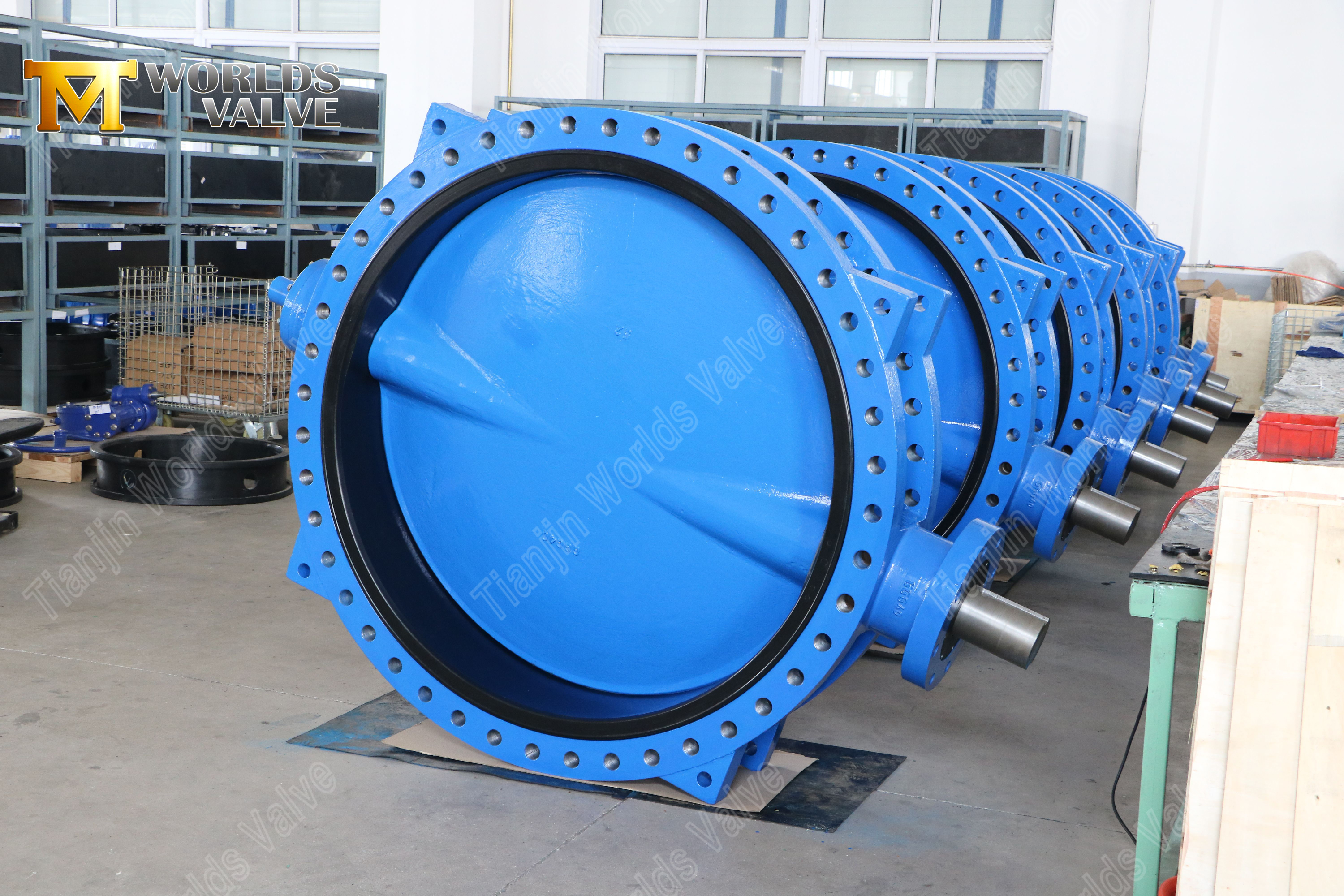

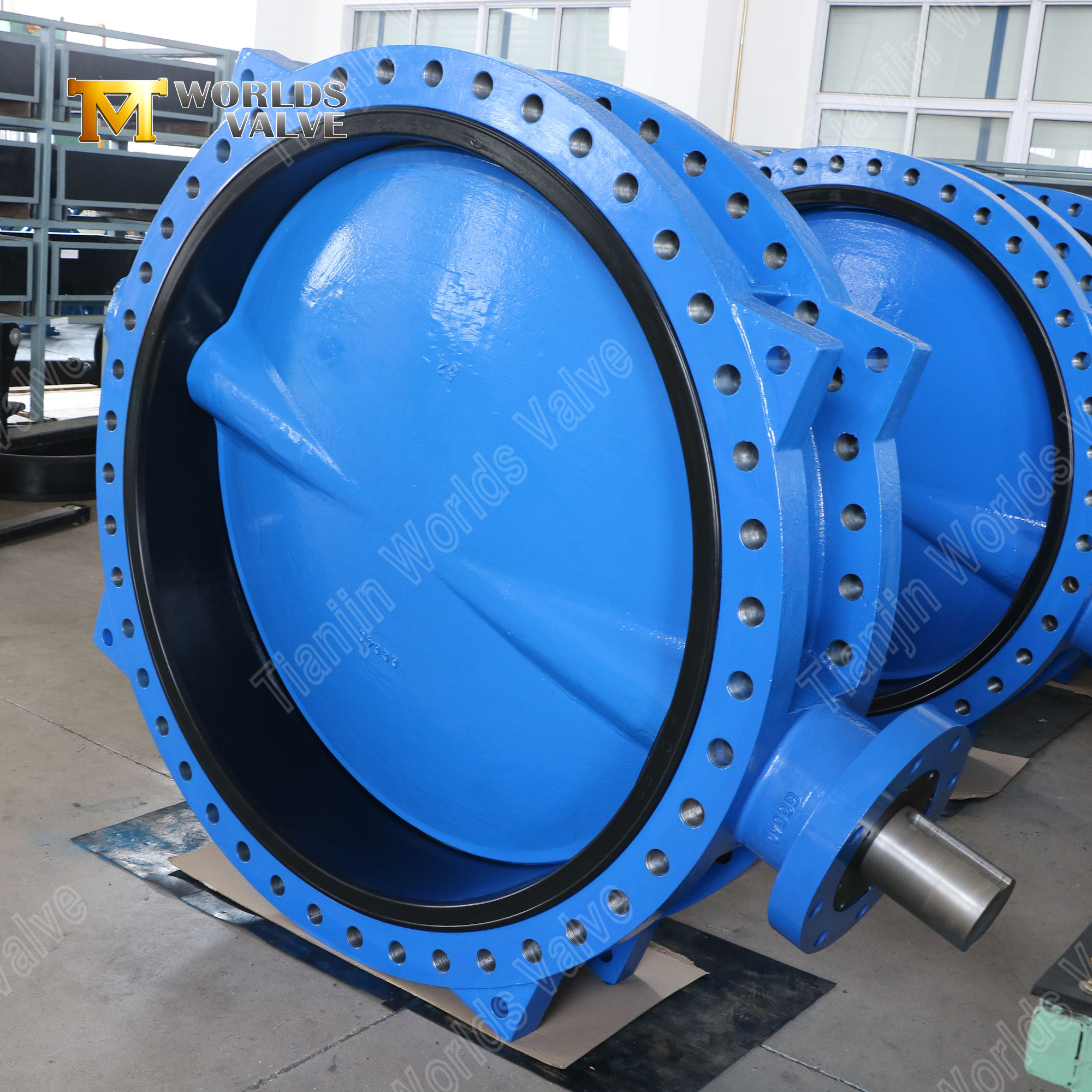

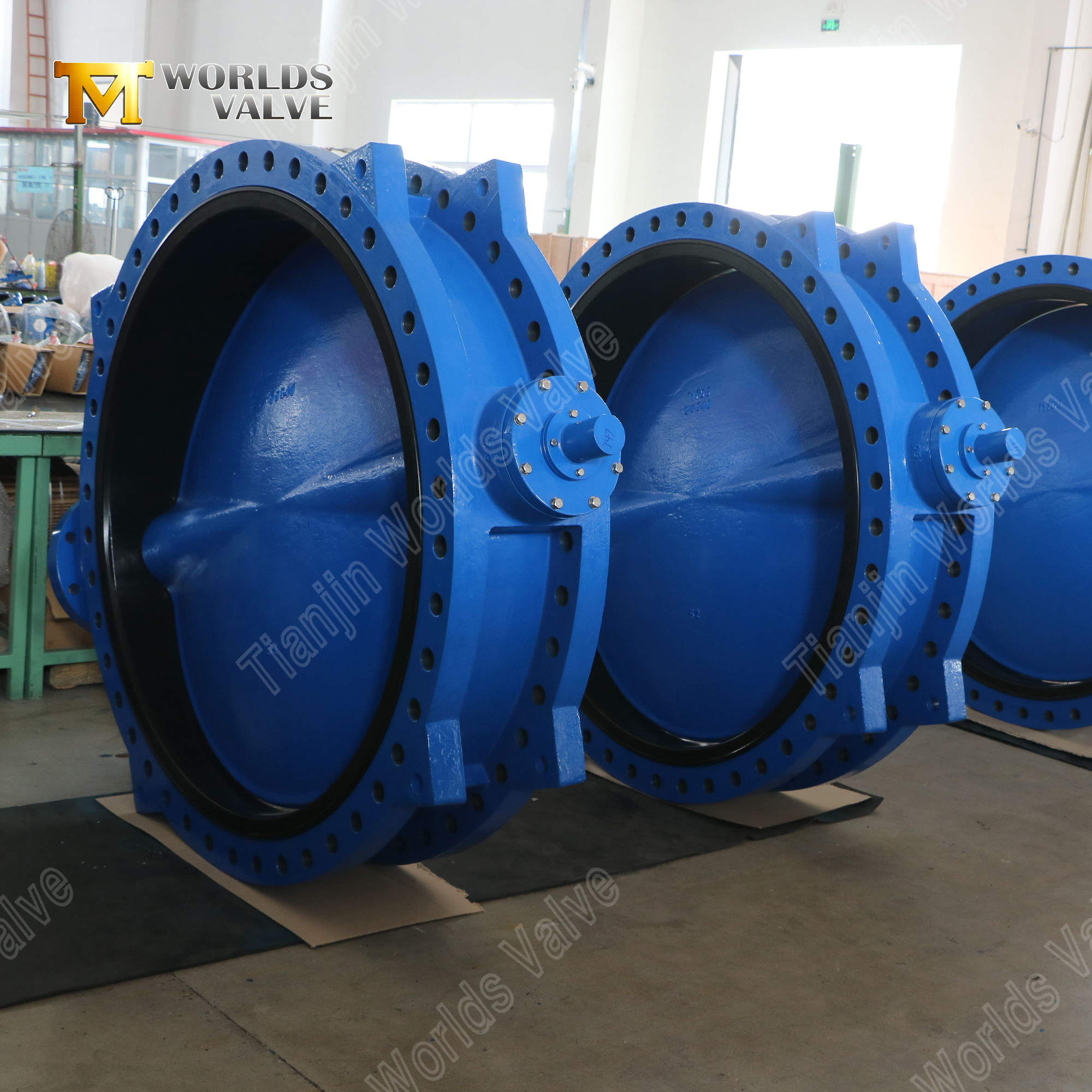

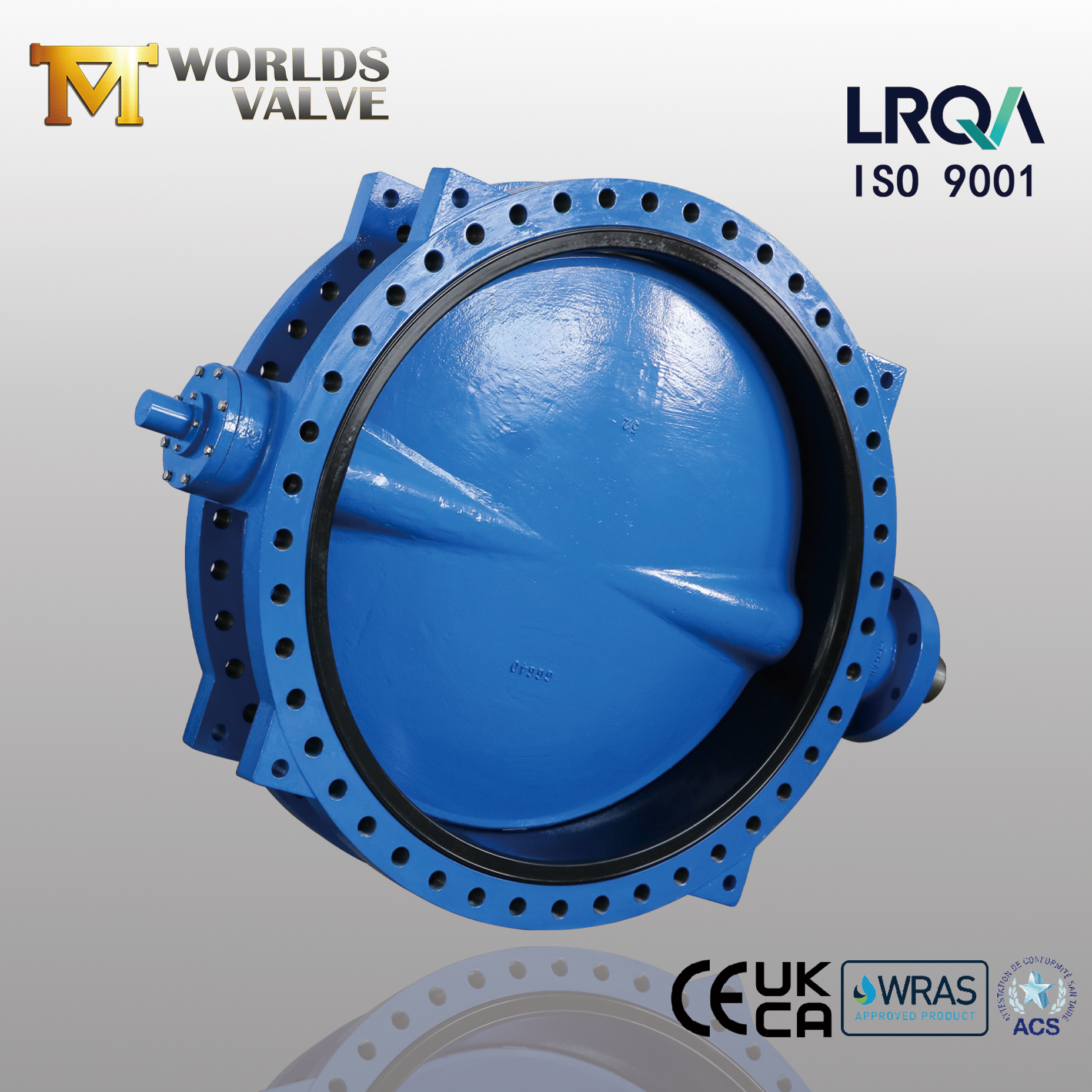

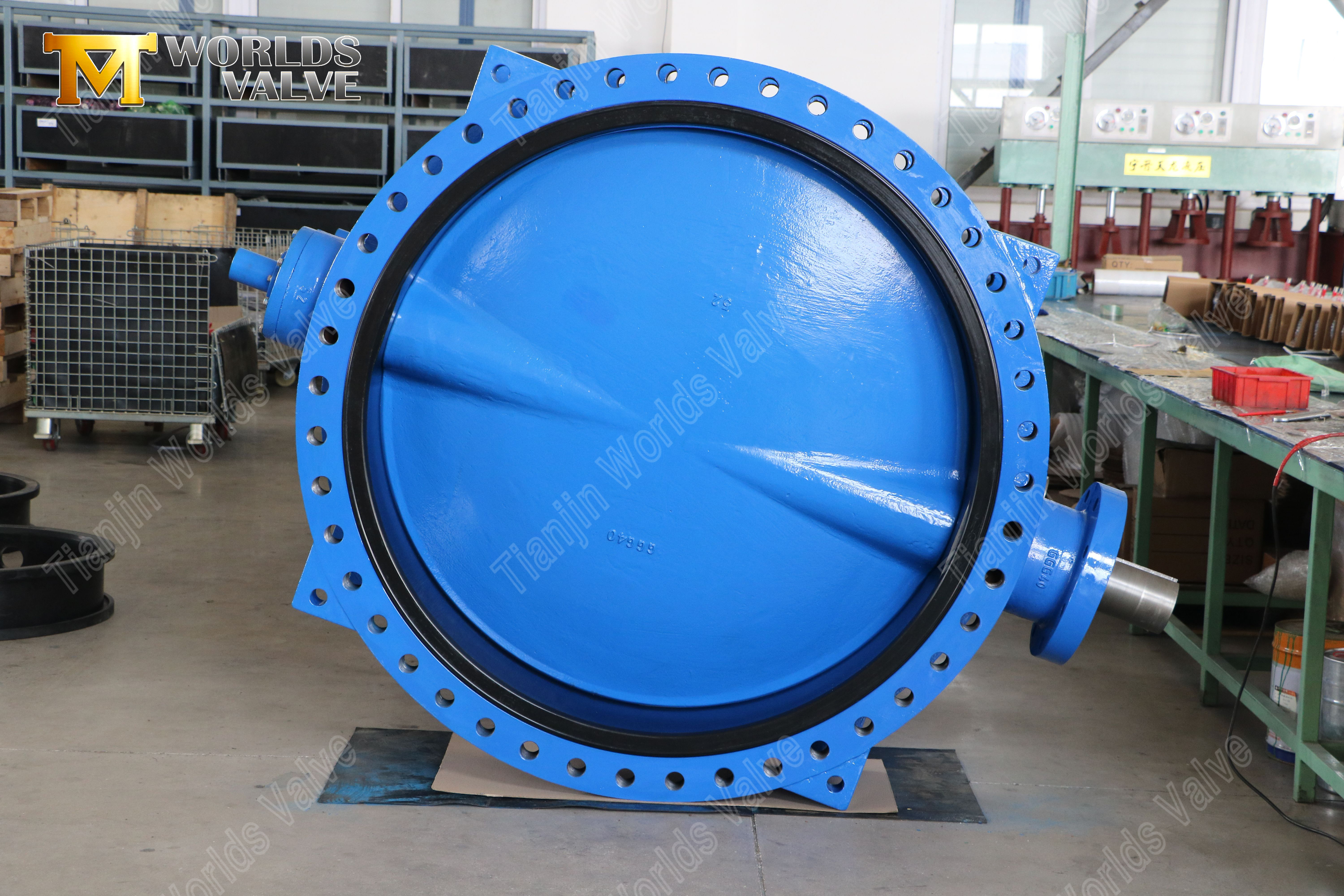

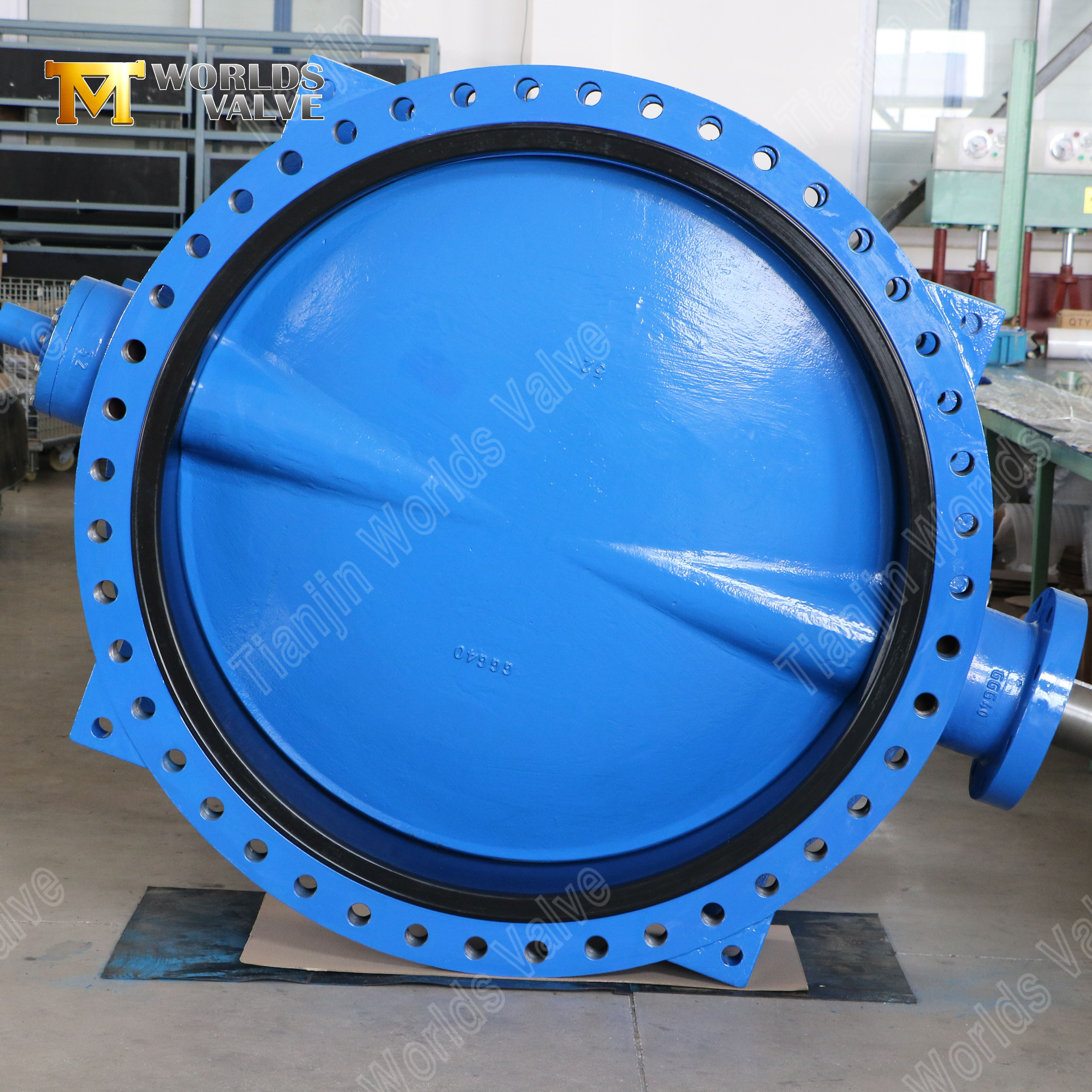

Industriell DI U-typ vridspjällsventil | Energieffektiv flödeskontrolllösning
Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer
CBF02-TU03--Drift- och underhållsmanual LADDA NER
1. U-formad skiva hydrodynamik
Optimerad flödesväg: Advanced Computational Fluid Dynamics (CFD) design minskar tryckfallet med 25-30 % jämfört med konventionella skivkonfigurationer
Energieffektivitet: Lägre flödesmotstånd leder till avsevärda pumpenergibesparingar i system med kontinuerlig drift
Kavitationskontroll: Strömlinjeformad skivprofil minimerar turbulenta zoner, förlänger ventilens och rörledningens livslängd
2. Duktilt järn Robusthet
Materialexcellens: EN-GJS-500-7 segjärn ger överlägsen mekanisk styrka och slagtålighet
Korrosionsskydd: Standard 250μm epoxibeläggning med valfri 300-400μm tjocklek för aggressiva miljöer
Strukturell integritet: Förstärkt kroppsdesign tål vattenslag och tryckstötar upp till PN16-klassificering
3.Premium tätningsprestanda
Bubbeltät avstängning: EPDM/NBR/PTFE sätesalternativ säkerställer noll läckage överensstämmelse med EN 12266-1 klass A standarder
Temperaturanpassningsförmåga: Pålitlig prestanda över -20°C till 120°C driftsområde
Lång livslängd: Fjädrande sittmaterial bibehåller integriteten genom 50 000+ driftscykler
4. Operationell excellens
Drift med lågt vridmoment: Dubbel offset-design minskar driftvridmomentet med 35 % för smidig manuell eller aktiverad kontroll
Underhållsfri design: Självsmörjande lager och korrosionsbeständiga komponenter eliminerar rutinunderhåll
Mångsidig aktivering: ISO 5211 monteringsplatta kompatibel med manuella spakar, växellådor eller pneumatiska/elektriska ställdon

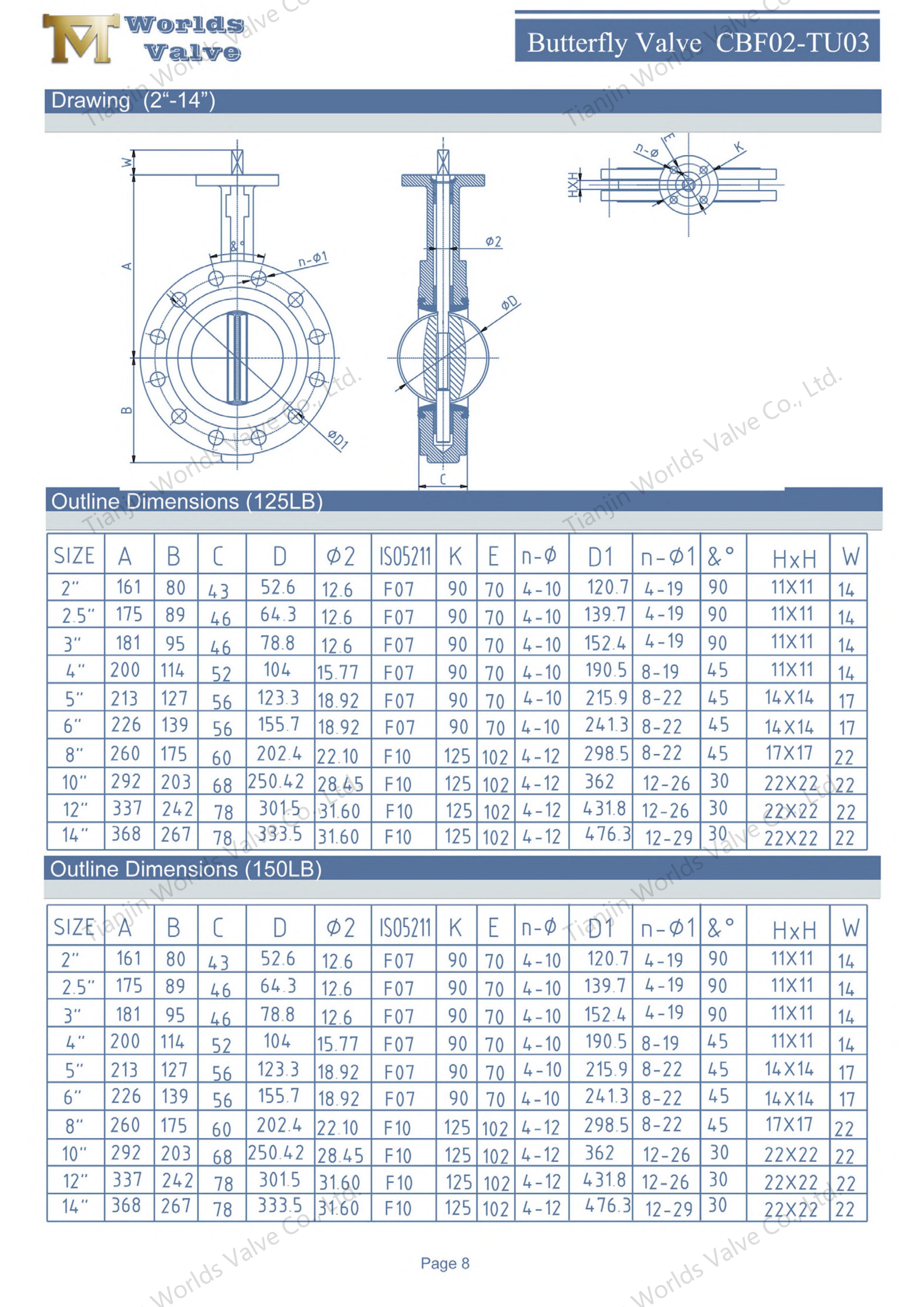

Storlek | DN32-DN600 | DN650-DN2000 |
Arbetstryck | 16 Bar | 10 Bar |
Skal | 24 Bar | 15 Bar |
Sigill | 18 Bar | 11 Bar |
Driftstemperatur | -20℃~+120℃ | |
Driftmiljö | Ballast och länssystem Kemisk bearbetning Avsaltningsanläggningar Borriggar Dricksvatten Torrt pulver Mat och dryck Gasverk HAVC Gruvindustrin Pappersindustrin Sandhantering Havsvatten Sockerindustrin Termoteknisk vattenrening Avloppsvatten | |
Körning metod | Hand Spak Snäckväxel Elektrisk Pneumatisk | |
Namn | Material |
Kropp | Gjutjärn Duktilt järn Kolstål Rostfritt stål AL-brons |
skiva | Duktilt järn Kolstål Rostfritt stål AL-brons |
Skaft | Rostfritt stål Monel K500 |
Seat | BUNA NBR EPDM VITON PTFE TEFLON HEPDM Neopren Hypalon Naturgummi |
Vattenreningsverk: Pumputsläppskontroll, filtreringssystem och kemikaliedosering
VVS-system: Kylvattenkretsar, kyltorn och energiöverföringsstationer
Industriell bearbetning: Kylvattennätverk, processvätskekontroll och ledningssystem
Brandskydd: Sprinklersystem och brandvattenledningar
Bevattningssystem: Huvudstyrning och zonstyrning i jordbruksapplikationer
Kommunalt vatten: Distributionsnät, pumpstationer och reservoarkontroll
Energisparande design: U-formad skivteknik minskar pumpkostnaderna avsevärt genom minimerade tryckförluster
Hållbarhetssäkring: Högkvalitativ segjärnskonstruktion säkerställer långvarig tillförlitlighet i krävande miljöer
Prestandaverifiering: CFD-optimerad hydrodynamik validerad genom laboratorietester och fälttillämpningar
Global efterlevnad: CE-, UKCA- och WRAS-certifieringar säkerställer internationell marknadsacceptans
Anpassningsfärdig: Modifierade skivprofiler, beläggningsspecifikationer och anslutningstyper tillgängliga för OEM-projekt
Teknisk expertis: Ingenjörsstöd för applikationsanalys och systemintegration
Genom innovativ U-formad skivdesign och robust segjärnskonstruktion ger denna industriella fjärilsventil oöverträffad flödeseffektivitet och tillförlitlighet för vatten-, HVAC- och processapplikationer över hela världen.
