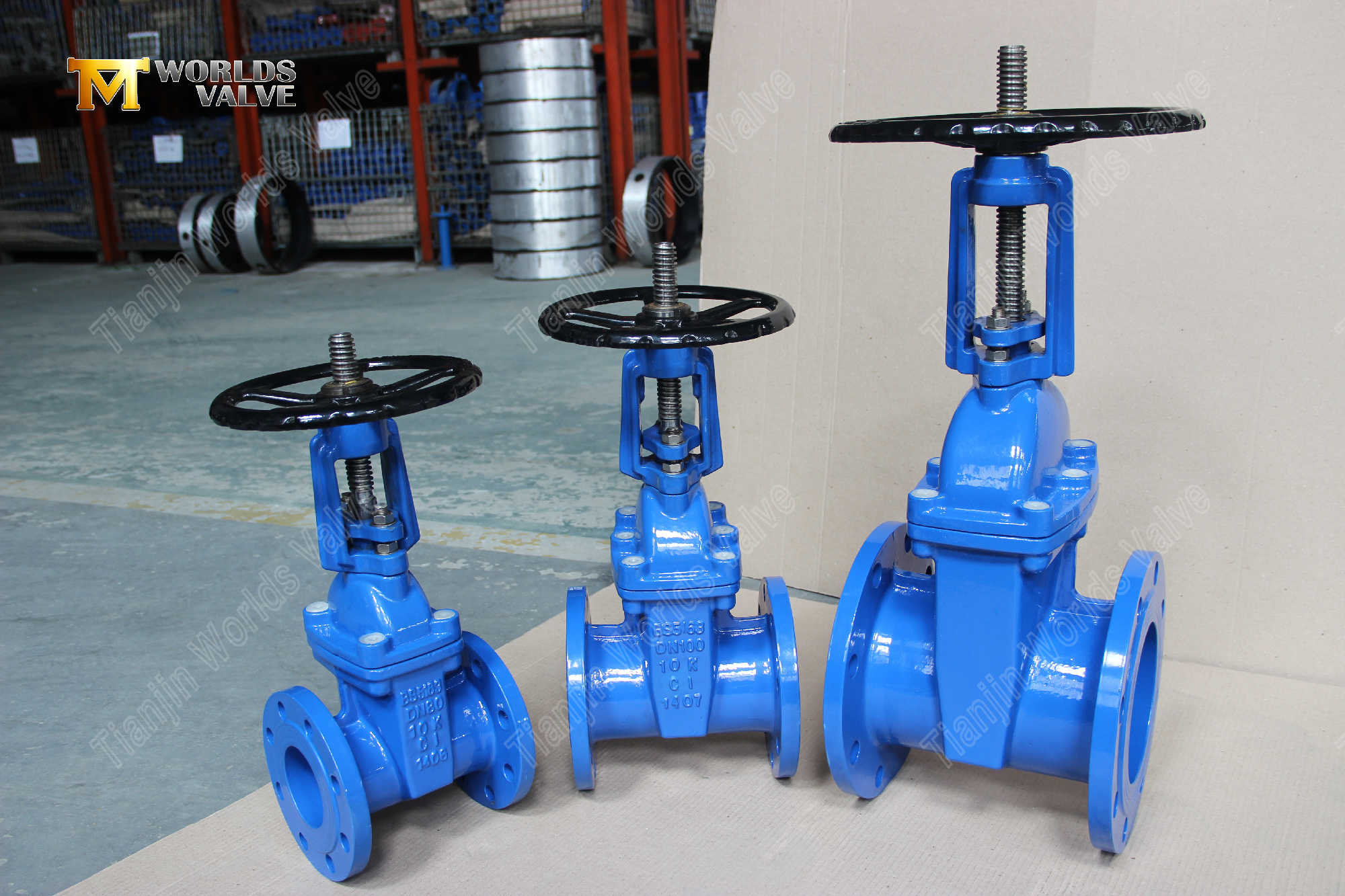

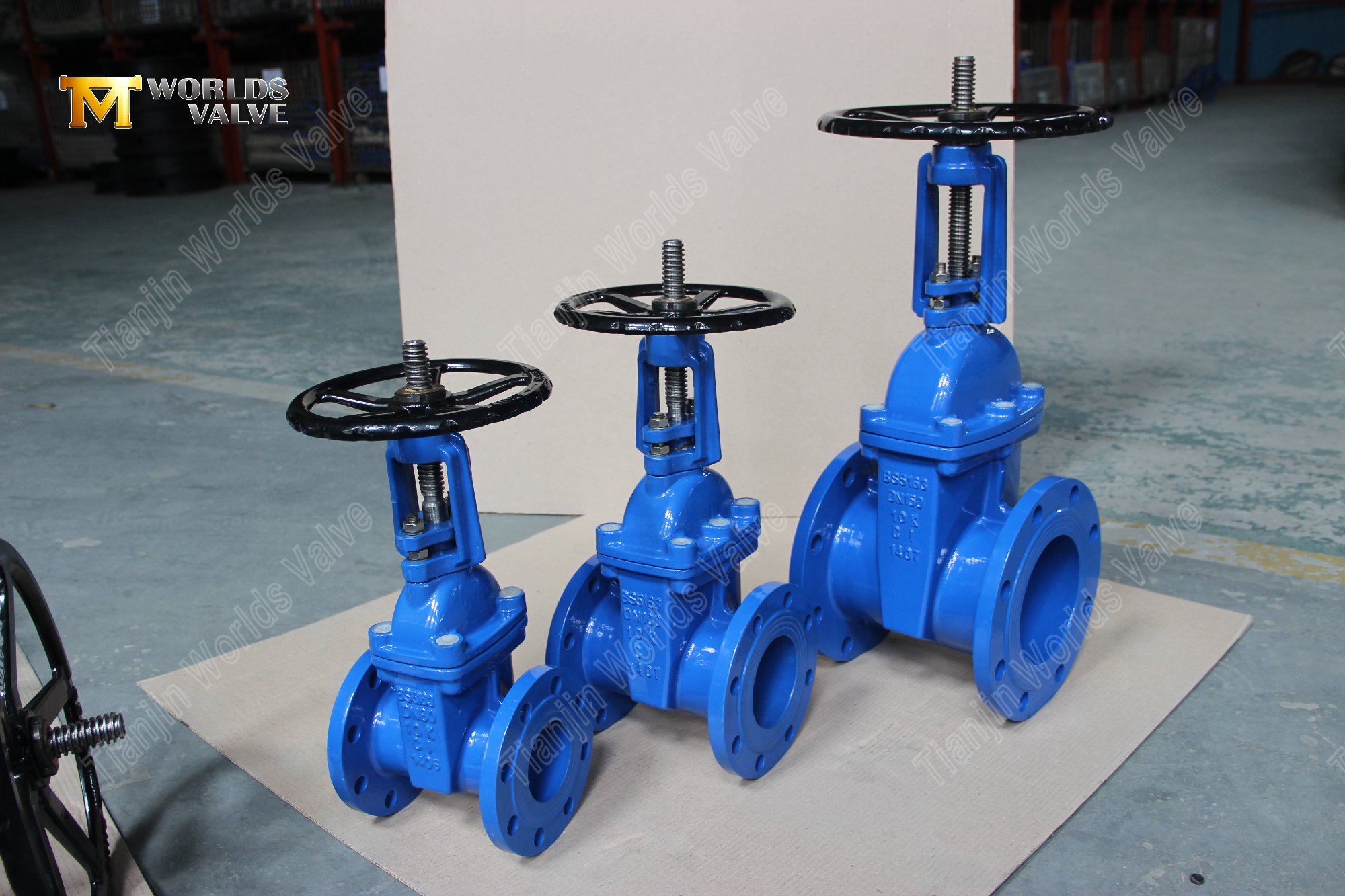

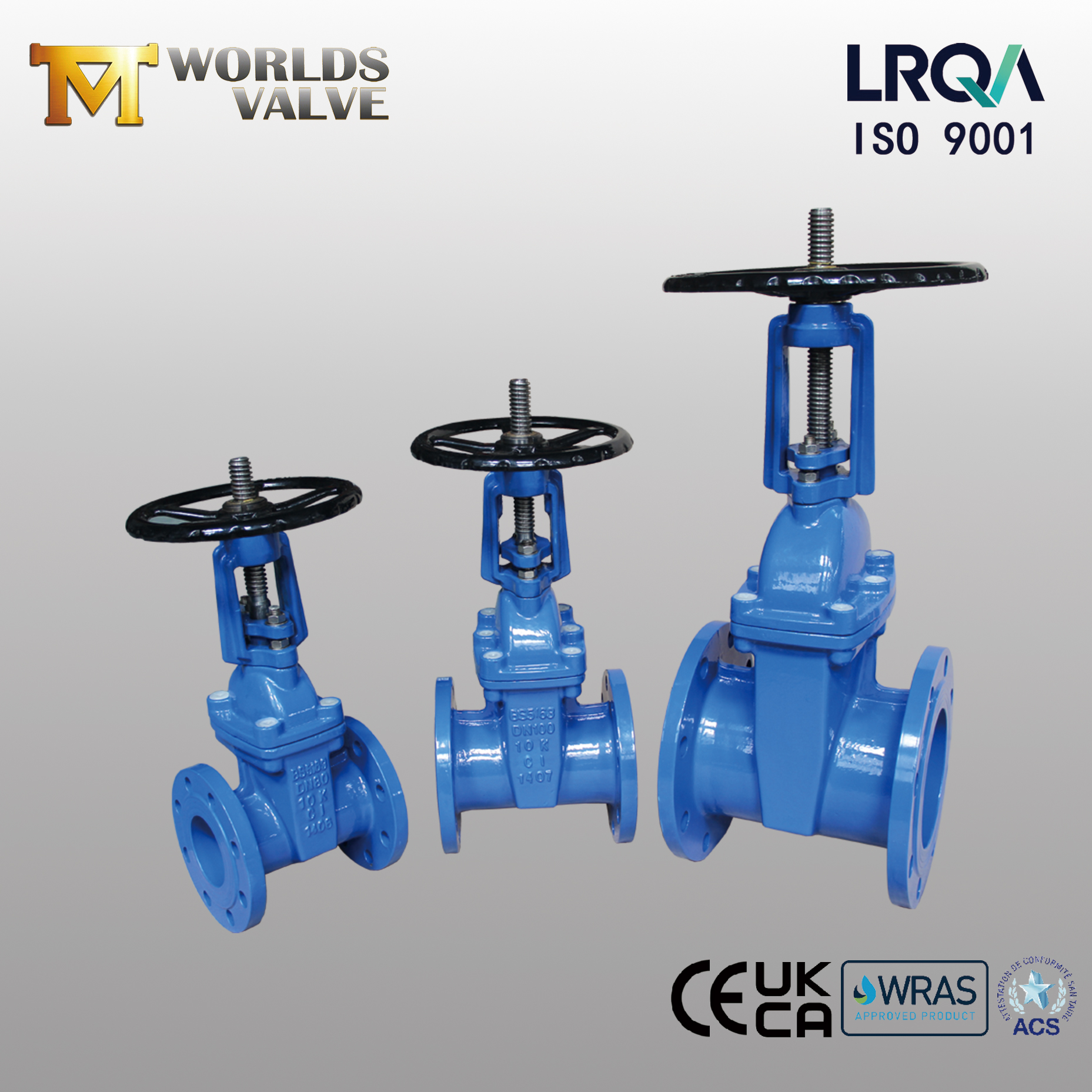

JIS 10K / BS5163 Fjädrande Sittande grindventil – Handratt

Produktöversikt

En fjädrande sittande slussventil är en linjär rörelseventil som använder en gummifodrad kil för att skapa en bubbeltät tätning mot ventilkroppen. Till skillnad från metallsätade slussventiler som förlitar sig på metall-till-metall-kontakt, kompenserar den fjädrande sätesdesignen för mindre skräp och brister i flödesströmmen, vilket säkerställer tillförlitlig avstängning även i krävande vatten- och avloppsvattenservice.

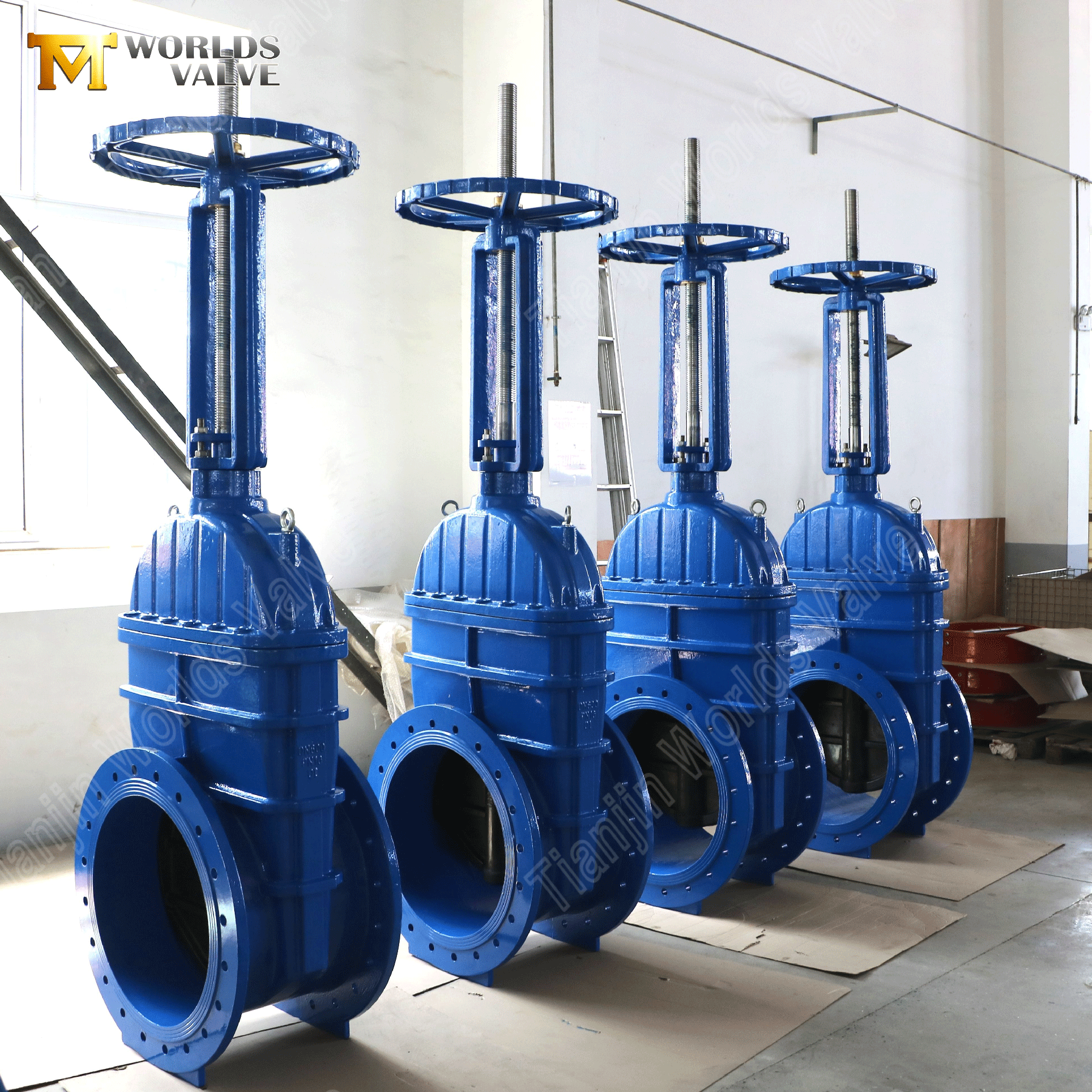

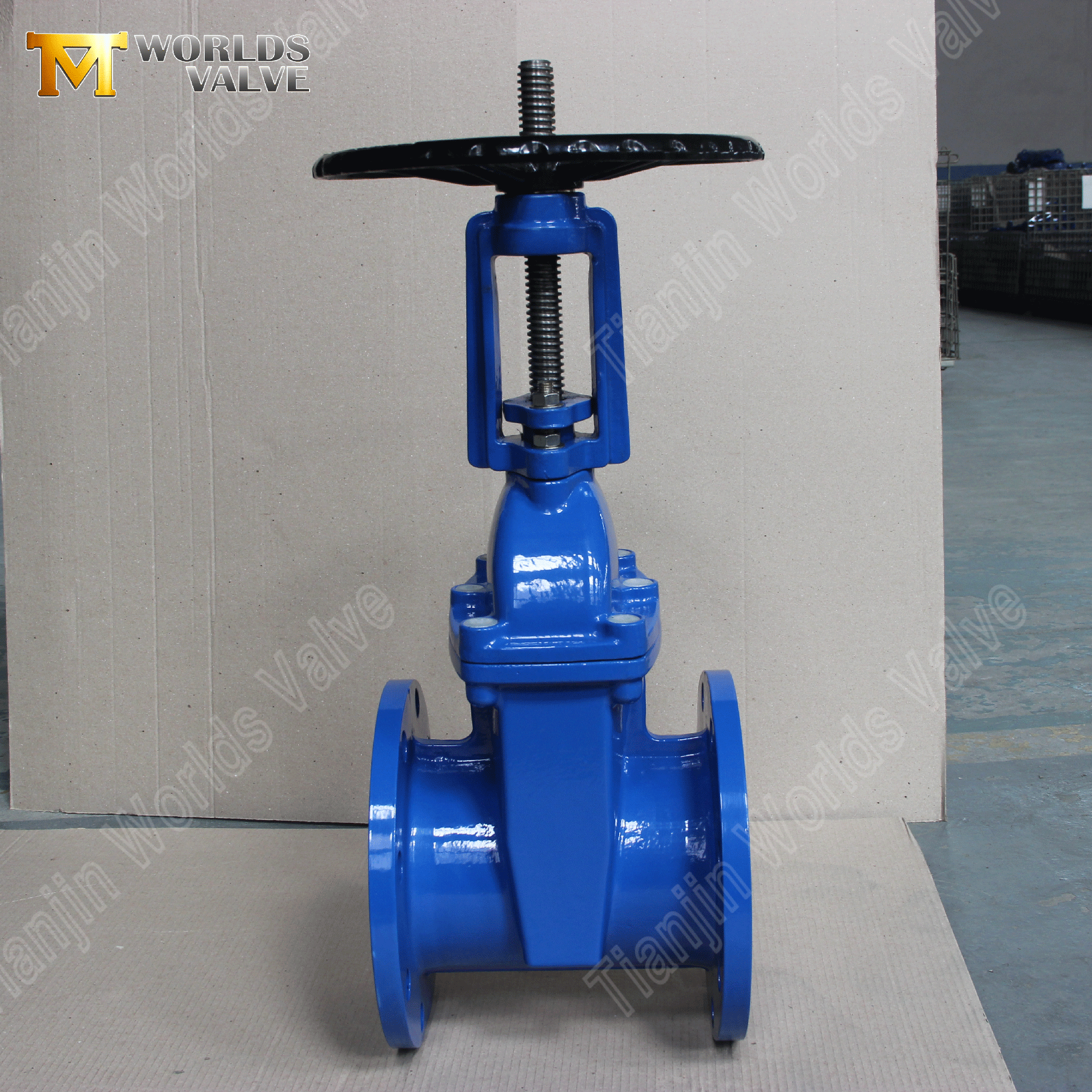

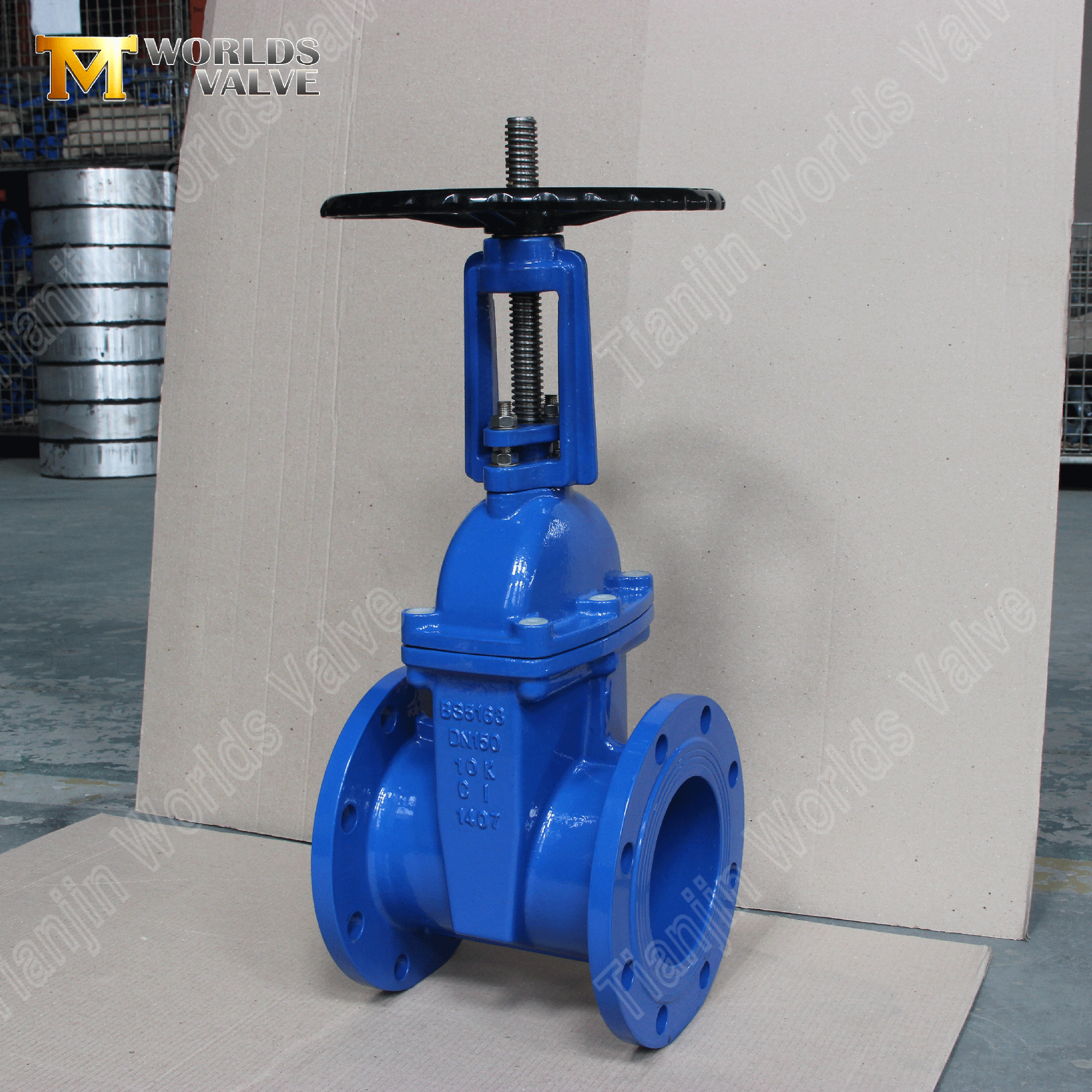

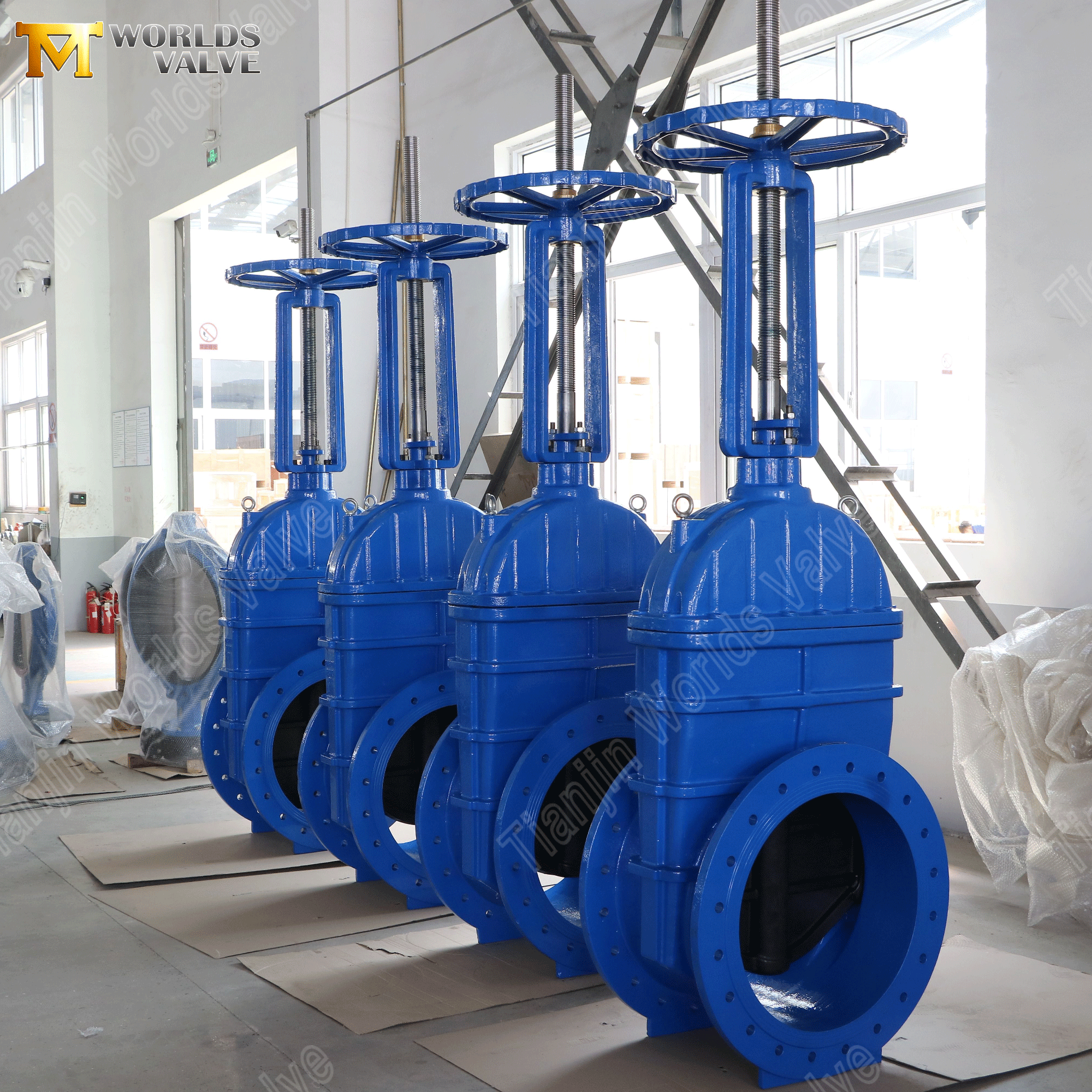

Den här modellen är en stigventil (OS&Y) - spindeln stiger och sänks med kilen, vilket ger en tydlig visuell indikation av ventilens position. När stammen är helt upphöjd är ventilen öppen; när den är helt sänkt är ventilen stängd. Detta gör den idealisk för applikationer där operatörer behöver bekräfta ventilstatus med ett ögonkast, till exempel i vattenreningsverk, pumpstationer och brandskyddssystem.

Ventilen är tillverkad enligt JIS 10K och BS5163 standarder, vilket säkerställer kompatibilitet med japanska och brittiska rörsystem. Den har en CI-kropp (gråjärn) och handratt för tillförlitlig manuell kontroll. Det fjädrande EPDM-sätet är helt vulkaniserat (härdat) på kilen, vilket ger en permanent, läckagefri bindning som motstår förskjutning under höga flödeshastigheter.

Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara fjädrande slussventiler – material, storlekar, tryckklasser, flänsstandarder, beläggningar och driftmetoder – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.

Införa:

OS&Y fjädrande sittande grindventil | CI Body | JIS 10K / BS5163 | Ratt

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

RGV02-TF01 - Detaljerad produktinfo

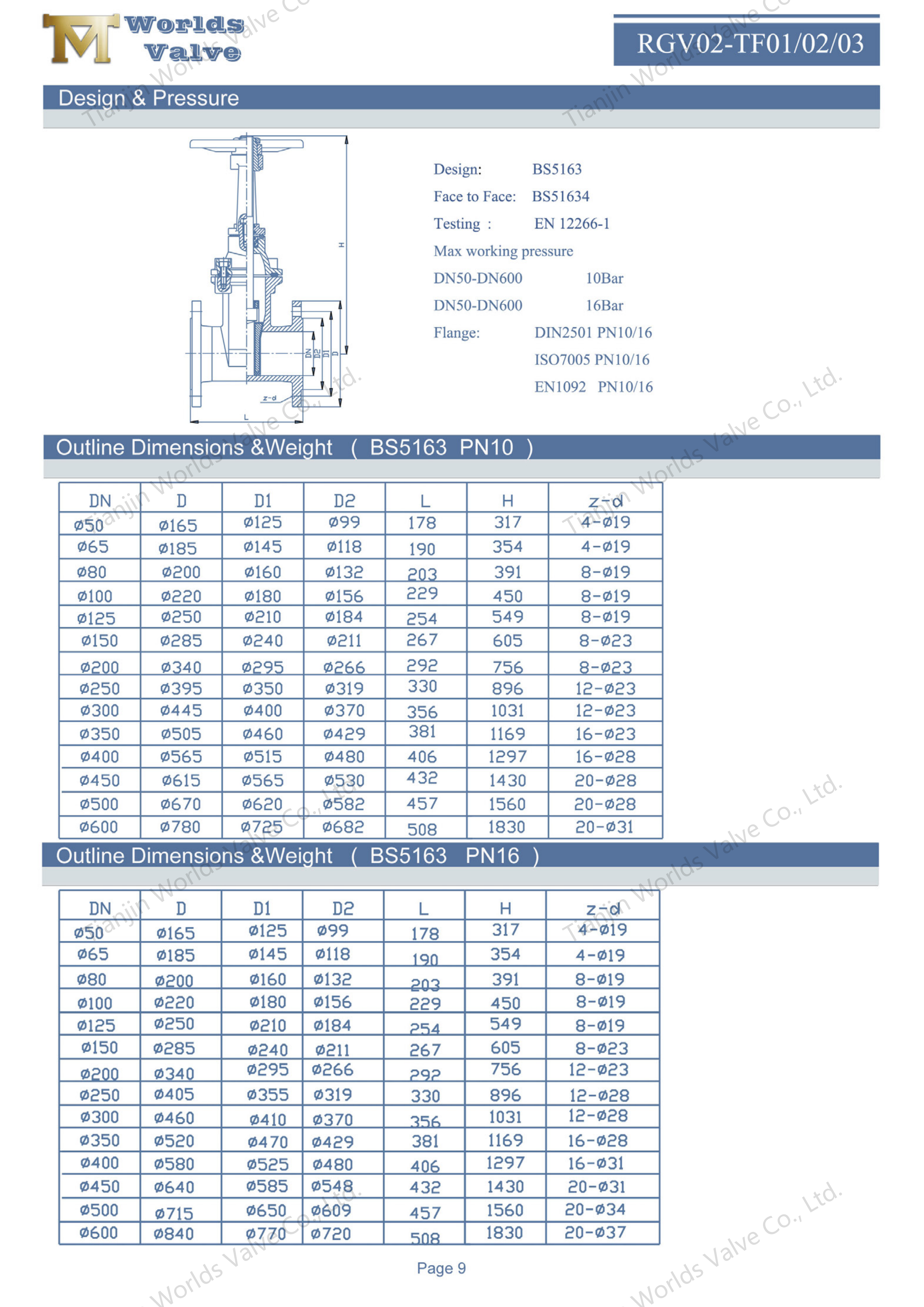

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Rising Stem (OS&Y) Design – Visuell positionsindikering

• Clear Position Indicator – Den stigande spindeln ger omedelbar visuell bekräftelse av ventilstatus – spindel upp betyder öppen, spindel ned betyder stängd. Inga gissningar, ingen oavsiktlig operation.

• Lämplig för installation under jord – Med en spindelförlängning tillåter den stigande spindelkonstruktionen drift från ovan jord, vilket gör den idealisk för nedgrävda rörledningar och ventillådor.

• Enkelt underhåll – Spindelpackningen kan justeras eller bytas ut utan att ta bort ventilen från rörledningen, vilket minskar stilleståndstiden.

2. Kroppsmaterial – CI (grått järn)

• Pålitlig styrka – Grått järn ger tillräcklig mekanisk hållfasthet för JIS 10K och BS5163 service i vatten- och avloppsvattenapplikationer.

• Utmärkt bearbetningsförmåga – Materialet tillåter exakt gjutning och snäva dimensionella toleranser, vilket säkerställer pålitlig flänstätning och jämn kildrift.

• Kostnadseffektiv lösning – CI erbjuder ett ekonomiskt val för allmänna industriella och kommunala tjänster.

3. Fjädrande sittande kil – bubbeltät avstängning

• Vulkaniserat säte av EPDM – EPDM-gummisätet är permanent bundet till kilen genom vulkanisering vid hög temperatur, vilket eliminerar eventuella luckor eller läckagevägar mellan sätet och kilen.

• Kompenserar för skräp – Den fjädrande gummiytan komprimeras runt mindre skräp och partiklar och bibehåller en tät försegling även under mindre än perfekta vattenförhållanden.

• Bubbeltät prestanda – Testat enligt EN12266-1, det fjädrande sätet ger nollläckageavstängning, vilket gör det idealiskt för dricksvatten och kritiska isoleringsapplikationer.

4. Handrattsdrift – tillförlitlig manuell kontroll

• Enkel, pålitlig drift – Handratten ger direkt mekanisk kontroll med tydlig taktil återkoppling – ingen strömförsörjning eller kontrollsystem krävs.

• Lågt arbetsmoment – ​​Kildesignen och den stigande spindelns gängmekanism minskar arbetsmomentet, vilket gör manuell drift smidig och enkel.

• Låsenhet tillgänglig – Valfri låsmutter eller hänglås förhindrar obehörig användning.

5. JIS 10K / BS5163 Överensstämmelse – Internationell standardkompatibilitet

• JIS 10K – Uppfyller japanska industristandarder för 10 bars service, med flänsdimensioner enligt JIS B2212 – lämplig för projekt i Japan och andra JIS-standardregioner.

• BS5163 – Uppfyller brittisk standard för fjädrande sittande slussventiler, med flänsdimensioner enligt BS4504 – lämplig för projekt i Storbritannien och Commonwealth.

• Dual Standard Flexibility – En ventil, två stora internationella standarder – förenklar inköp och lagerhantering för multinationella projekt.

Typiska applikationer

Fjädrande slussventiler med stigande spindeldesign är tillförlitliga inom ett brett spektrum av industrier:

• Vattenförsörjning och distribution–Kommunala vattenledningar, distributionsnät, pumpstationer.

• Rening av avloppsvatten – Avloppsledningar, reningsverk, avloppssystem.

• Brandskydd – Brandvattenledningar, sprinklersystem, brandpostisolering .

• VVS-system – Kylvatten, varmvatten, kyltornskretsar .

• Industriell bearbetning – Kylvatten, processvätskor, allmän isolering.

• Bevattning – Jordbrukspumpstationer, huvudledningsisolering.

Varför välja Tianjin Worlds Valve?

• Kvalitet du kan lita på . Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• Specialister på grindventiler . Vi har lång erfarenhet av att tillverka fjädrande sittande slussventiler för vatten, avloppsvatten och kommunala projekt över hela världen. Vår stigande stamkonstruktion är konstruerad för pålitlig, långsiktig prestanda.

• JIS & BS Standard Compliance . Vi tillverkar enligt både JIS 10K och BS5163 standarder, vilket ger dig flexibilitet för projekt över olika regioner och rörsystem.

• Fullständig anpassning . Material, storlekar, tryckklasser, flänsstandarder (JIS, BS, ANSI, DIN), beläggningar (valfri RAL-färg), driftmetoder – allt skräddarsytt efter din specifikation.

• 19+ års exporterfarenhet . Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet . Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning . Engagerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din portventil idag:

Oavsett om du behöver den här JIS 10K / BS5163-konfigurationen, en annan storlek eller tryckklassificering, eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga efter din specifikation.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / kil / skaft)

• Driftmetod (handratt, växel, elektrisk, pneumatisk)

• Flänsstandard (JIS, BS, ANSI, DIN)

• Beläggningsfärg (valfri RAL)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
