Koncentrisk släpad Full slangfjärilventil med gummi Hårdbacksäte API609 / API598 / EN593

Fjädrande sittande fjärilventil är en dubbel flänsad design som kan användas för dödsändning. Denna fjärilventilserie har många av designfunktionerna och fördelarna, till exempel höga CV-värden, minsta delar som utsätts för linjemediet, större tillförlitlighet och en beprövad registrering av lång livslängd. En stor designfördel av denna ventilproduktlinjer är internationell kompatibilitet.

Modell:
CBF02-TL01

Kvantitet:
Tillgänglighetsstatus:





Fråga Lägg i korgen

Produktbeskrivning

1 slangstypfjärilventil,

Produktegenskap:

100% dubbelriktad stram avstängning.
Installation utan begränsning i flödesriktning.
Reducerad vikt och övergripande dimensioner.
Låg tryckförlust och minskade energikostnader.
Höga KV / CV-värden.
Lätt att rengöra och desinficera för dricksvattensystem etc.
Självrengöring (ingen rester kommer att fångas).
Bra motstånd mot korrosion.

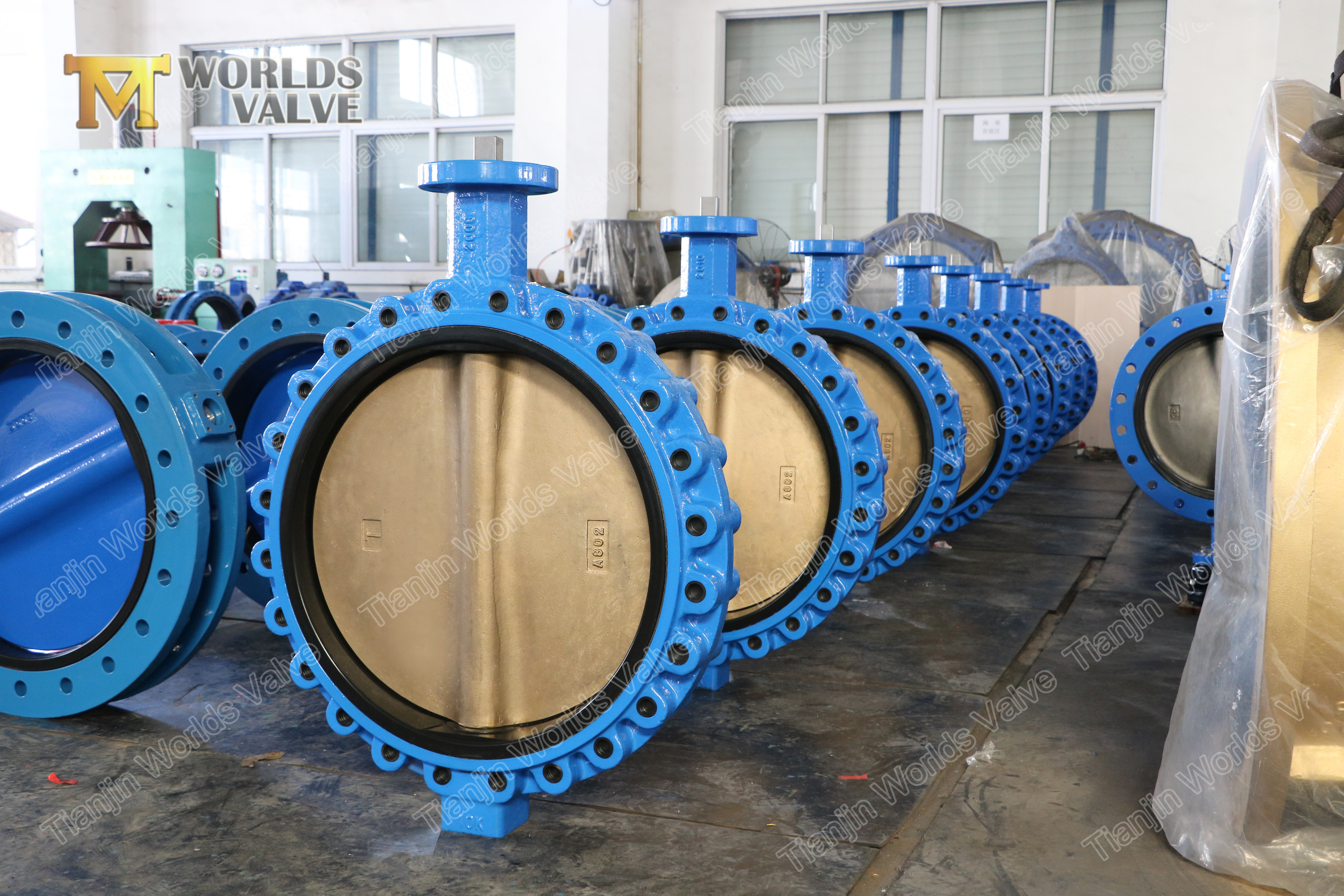

2 fullt slungged typ koncentrisk fjärilventil med konisk stift

Tekniska parametrar:

Storlek	DN32-DN600	DN650-DN2000
Arbetstryck	16 bar	10 bar
Skal	24 bar	15 bar
Täta	18 bar	11 bar
Driftstemperatur	-45 ℃ ~ + 150 ℃
Driftsmiljö	Ballast och bilsystem Kemisk bearbetning Avsaltningsanläggningar borrriggar dricksvatten Torrpulvermat och dryckesgasväxter Havc gruvindustri pappersindustri sand hantering havsvatten socker industrin Termo Teknisk Vattenbehandling Avloppsvatten
Körningsmetod	Handspaken Worm Gear Electric Pneumatic

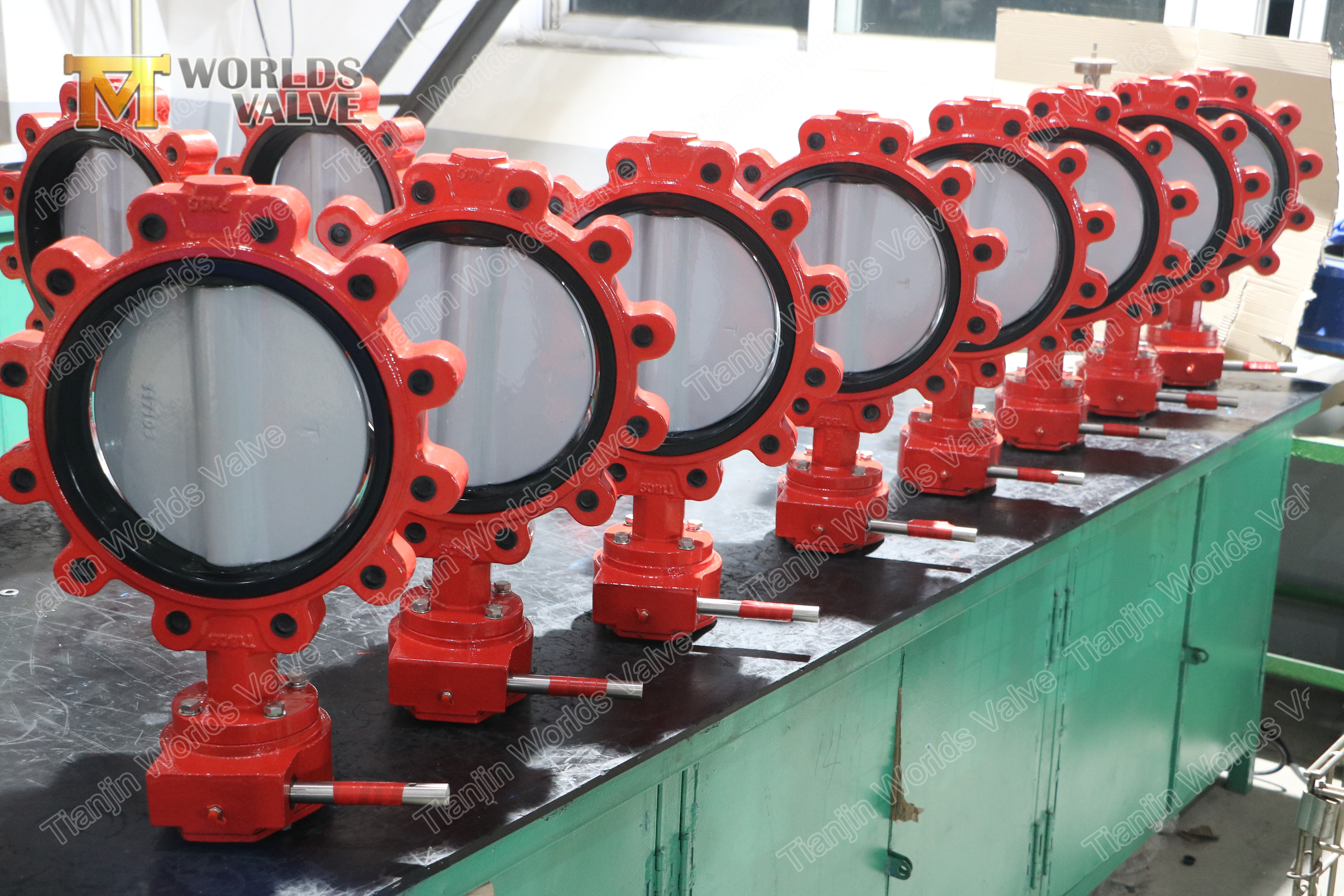

3 duktil järn di fjärilventil,

Huvudmaterial:

namn	Material
Kropp	Gjutjärn duktilt järn kolstål rostfritt stål al-brons
Skiva	Duktilt järn kolstål Rostfritt stål Al-brons
Axel	Rostfritt stål Monel K500
Seat	Buna NBR Epdm Viton PTFE HEPDM Neopren Hypalon Naturgummi

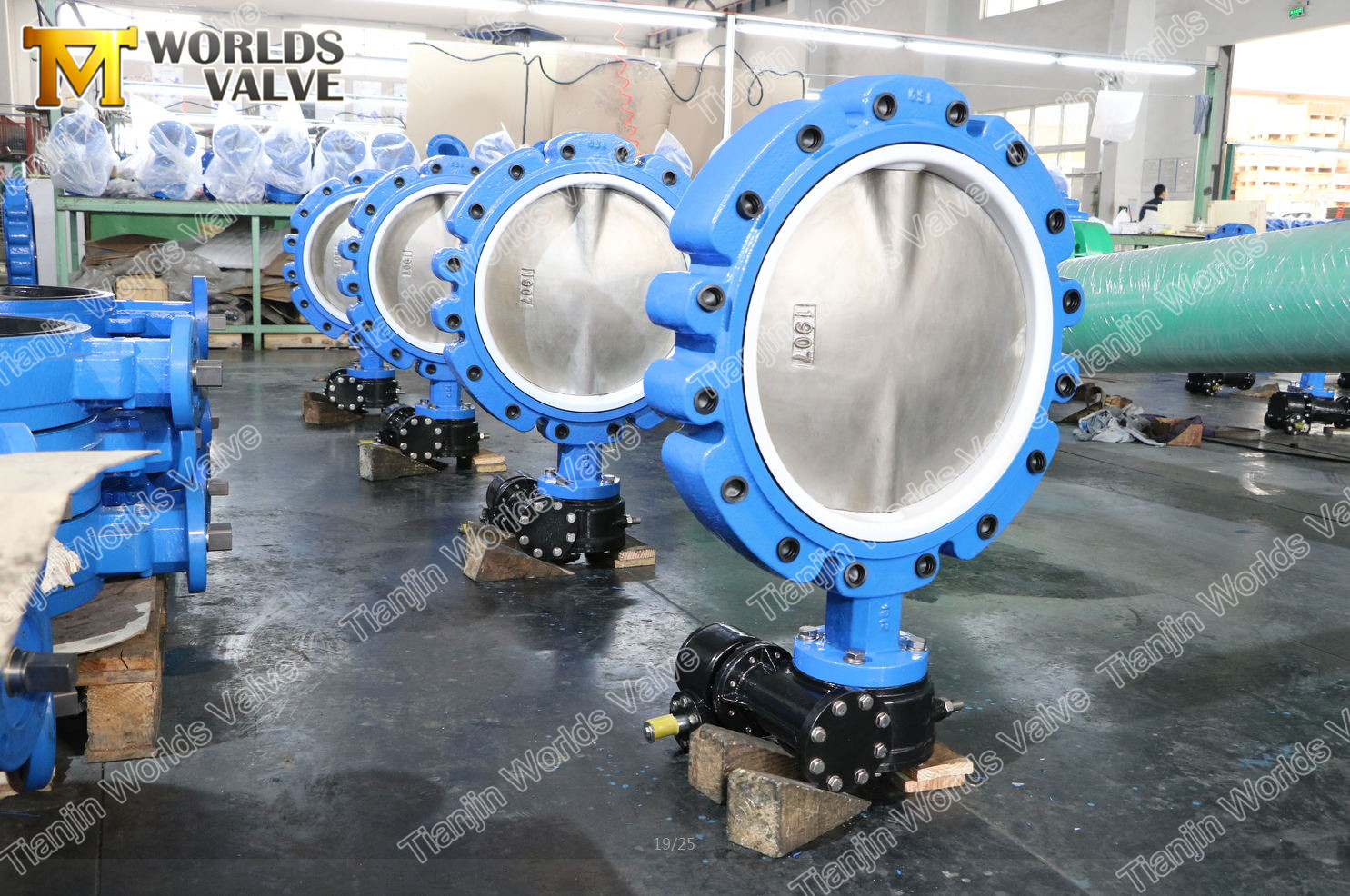

4 A536 A395 Duktil järnfjärilventil,

Executive Standard:

Designstandard	EN 593, MSS SP67 API 609 BS5155
Inspektion och test	API 598 ISO 5208 EN 12266
Slutstandard	ANSI B16.1 Cl. 125lb & b16.5 cl. 150lb Som 2129 Tabell D & E BS 10 Tabell D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 cl. 150lb awwa c207 SABS 1123 Tabell 1000/3 & Tabell 1600/3
Ansikte mot ansikte	ISO 5752, EN 558, MSS SP67 och API 609 DIN3202
Toppfläns	ISO 5211

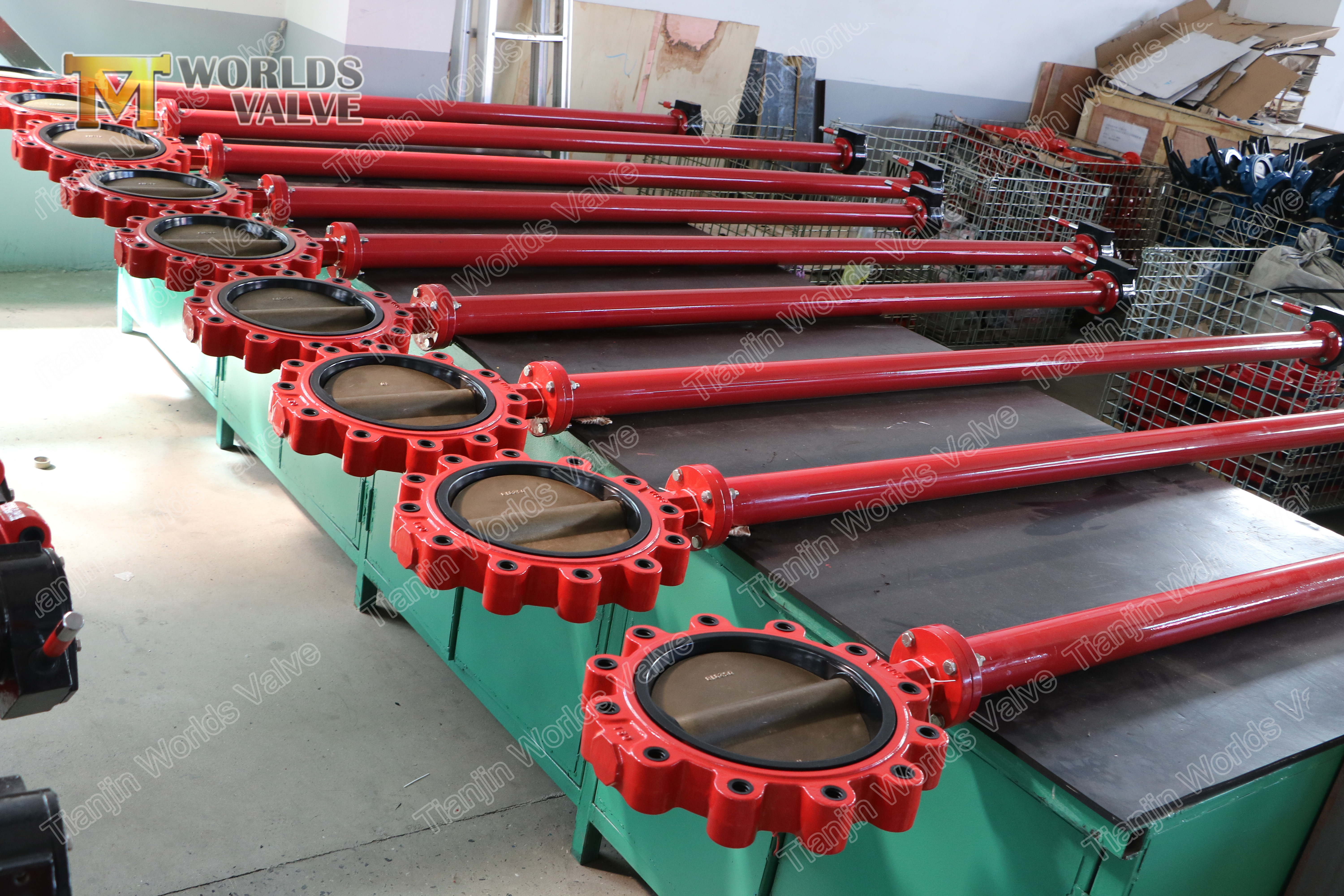

5 släpfjärilventil med handspak

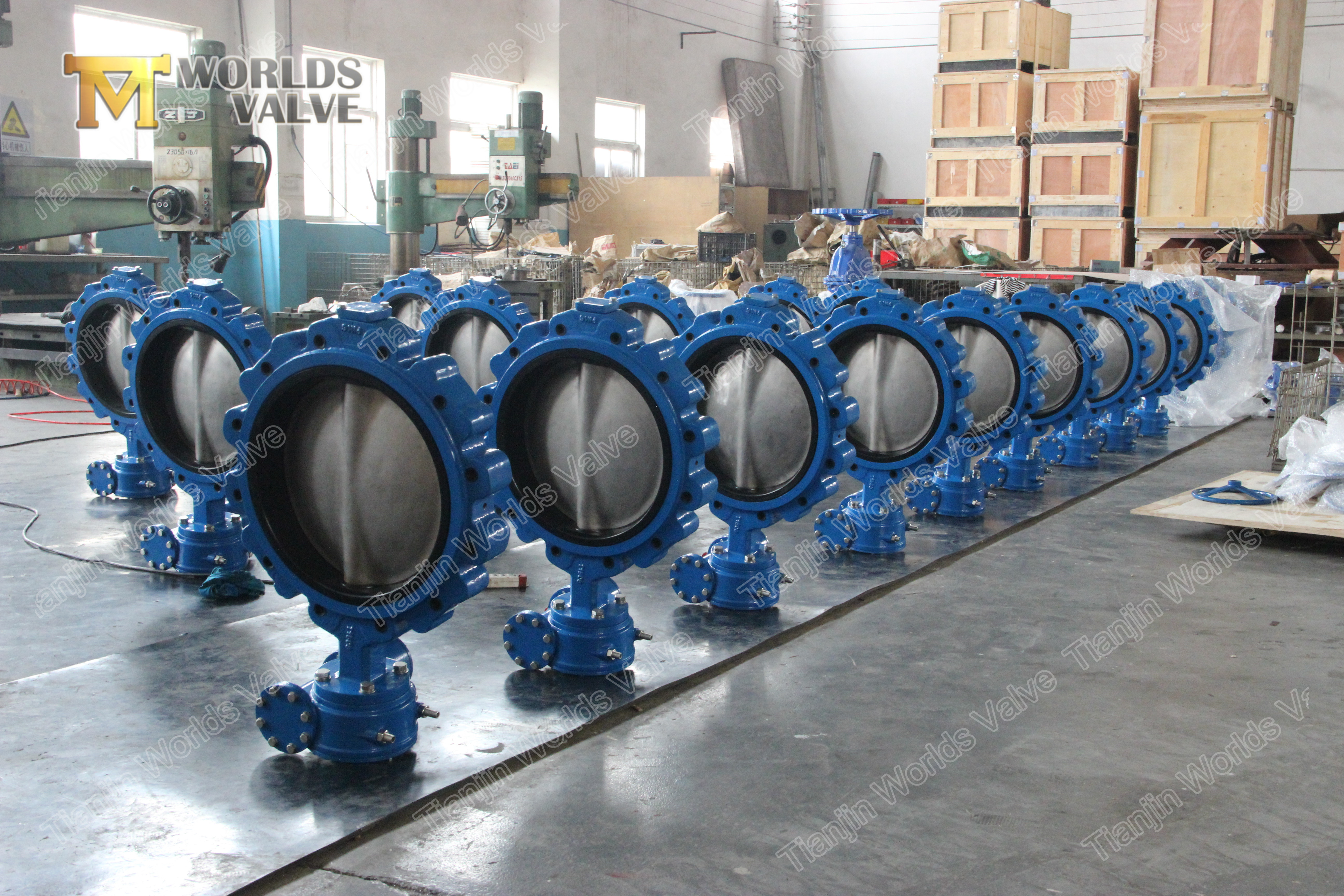

6 Typfjärilventil med växellåda
