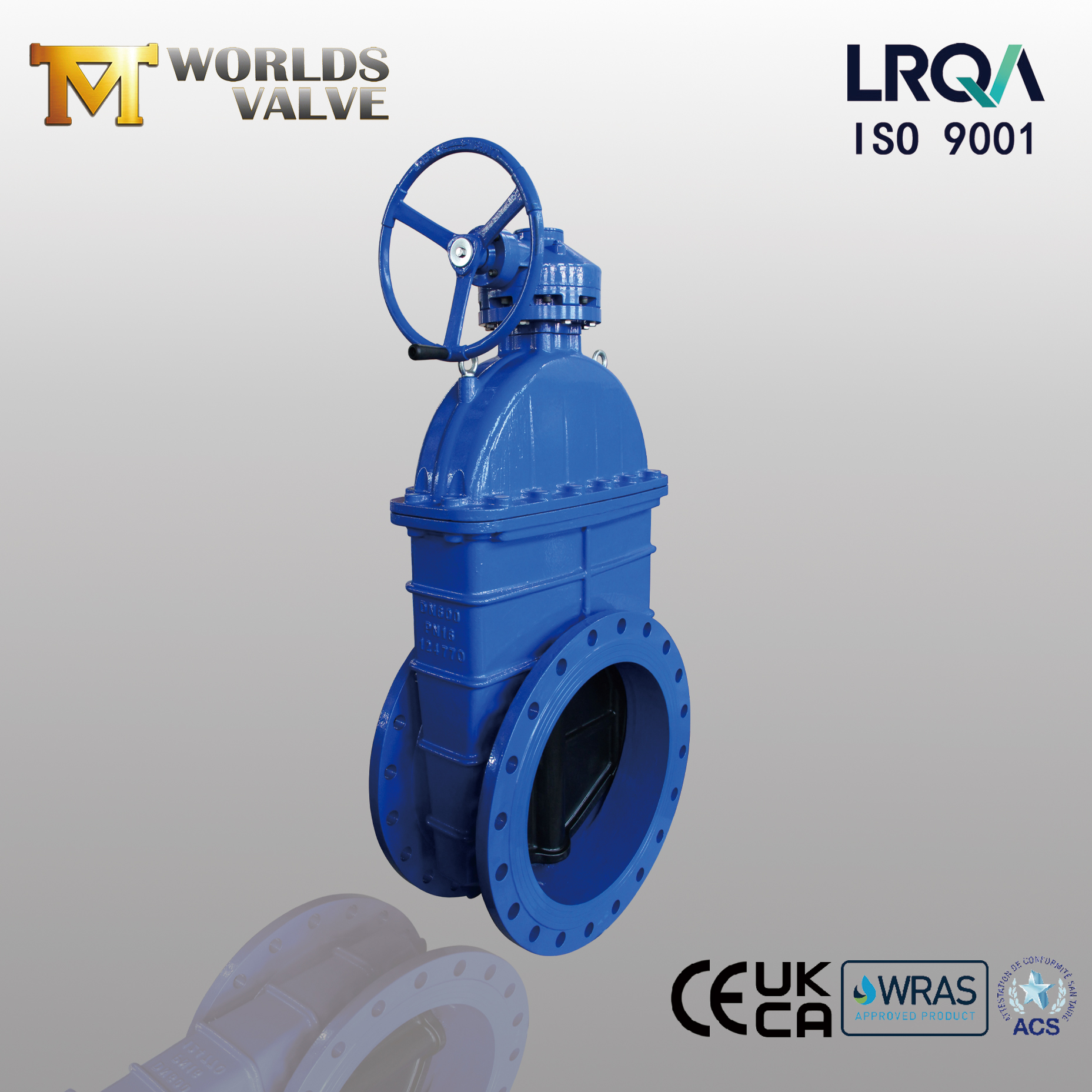

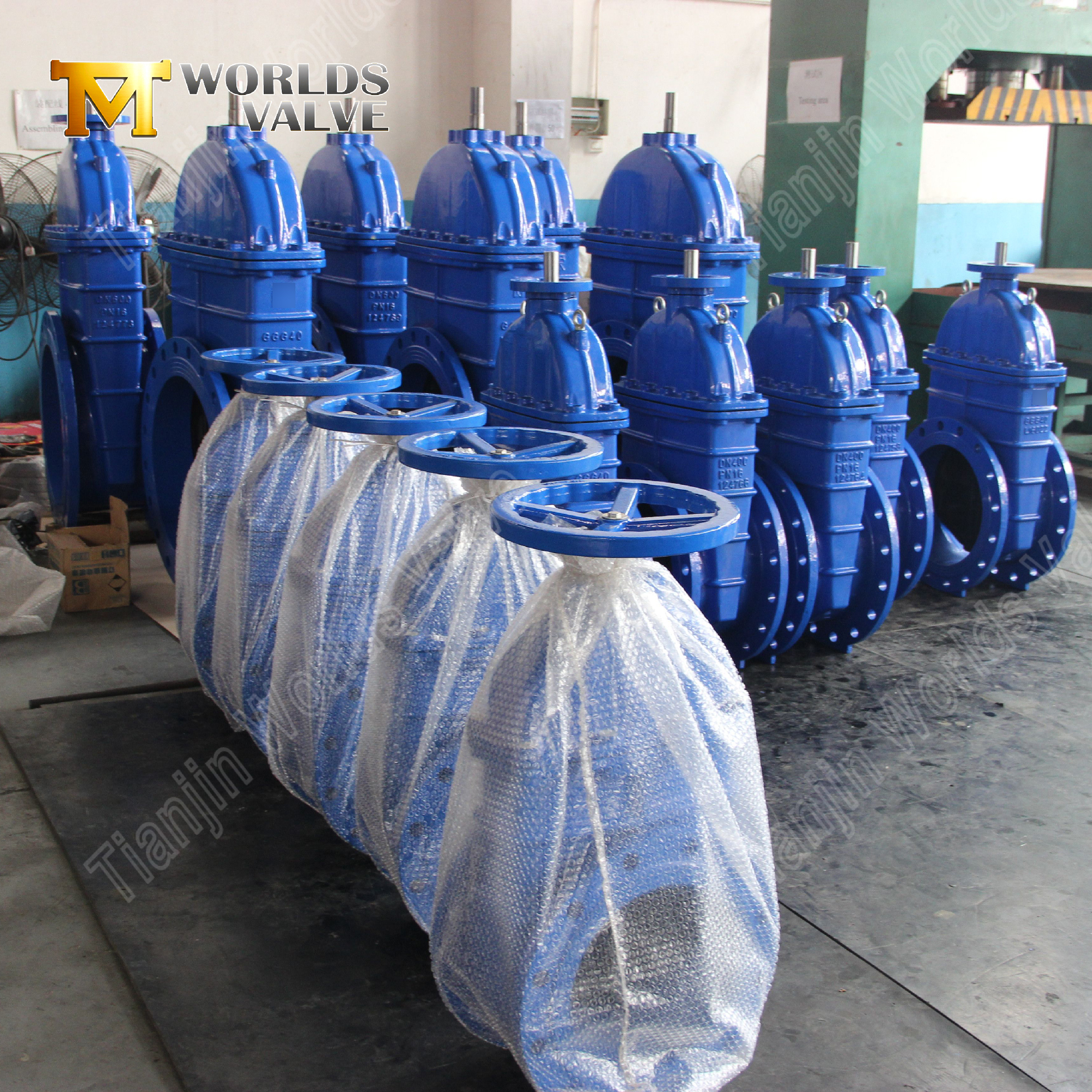

Kugghjulsmanövrerad icke-stigande ventil för spindel | Pålitlig flödeskontroll för krävande tillämpningar

Introduktion:

Kugghjulsmanövrerad icke-stigande ventil för spindel | Pålitlig flödeskontroll för krävande tillämpningar

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer

RGV01-TF010203--Drift- och underhållsmanual LADDA NER

Tekniska egenskaper & designfördelar:

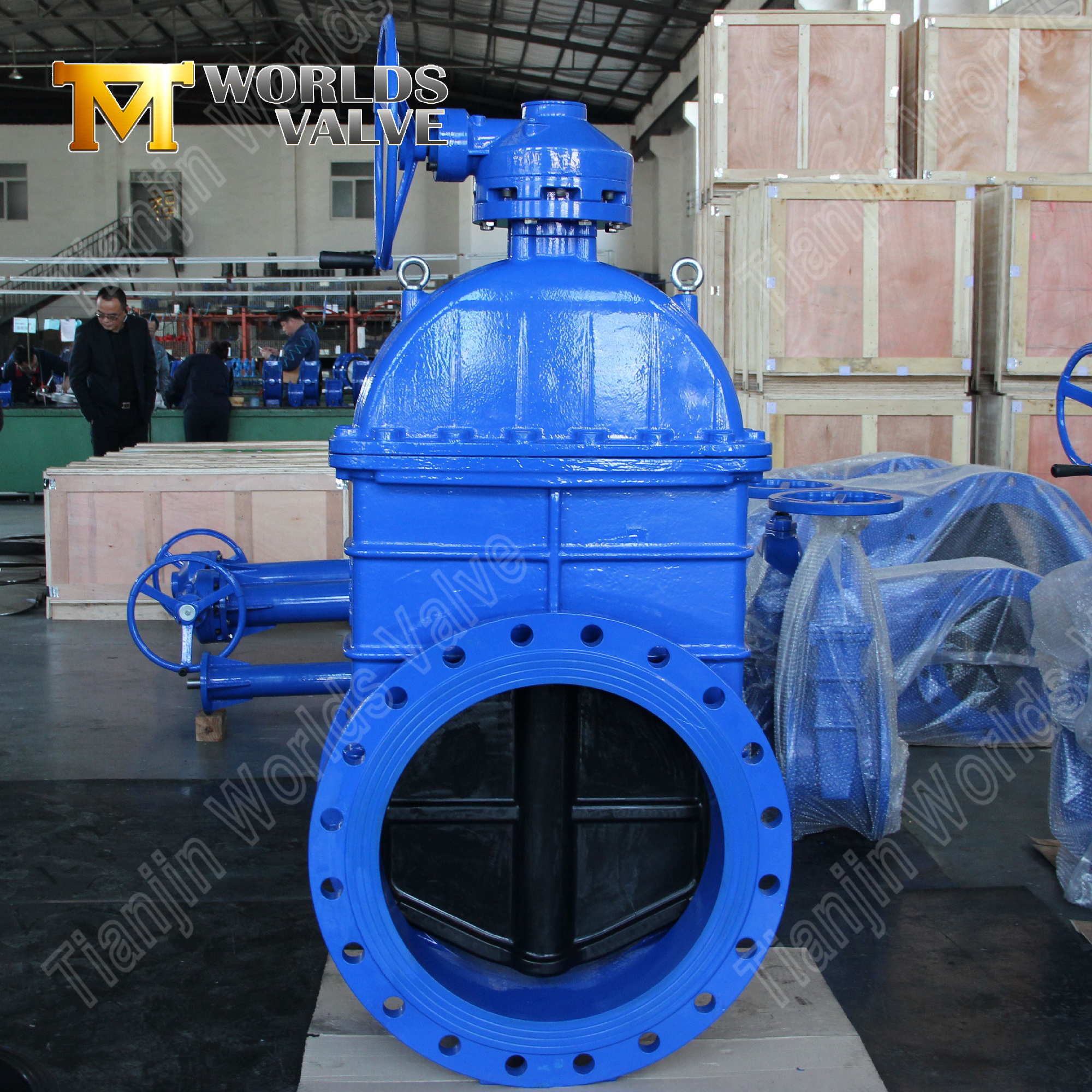

1. Effektivt växeldriftssystem

• Precisionsmekanisk design：Ventilen har en snäckväxelmekanism som skapar optimala mekaniska fördelar genom precisionsingrepp. Detta system säkerställer smidig drift samtidigt som det ger en inneboende självlåsande förmåga att upprätthålla säker ventilposition.

• Hållbara prestandakomponenter：Tillverkad med härdade växelkomponenter och avancerade ytbehandlingar, ger mekanismen förlängd livslängd och konsekvent prestanda. Den robusta konstruktionen tål frekvent drift i krävande industrimiljöer.

• Användarvänlig drift：Systemet har en ergonomisk ingångsdesign och möjliggör enkel kontroll med avsevärt reducerad driftansträngning. Den underhållsoptimerade designen säkerställer långsiktig tillförlitlighet samtidigt som servicekraven minimeras.

2. Utrymmesbesparande, icke-resande stamkonstruktion

• Kompakt installation: Skaftet roterar invändigt utan vertikala rörelser, vilket minskar det nödvändiga utrymmet över huvudet med 50 %.

• Skyddad mekanism: Helt sluten skaft förhindrar korrosion, stötskador och otillåten användning

• Idealisk för trånga utrymmen: Perfekt för ventilgropar, underjordiska kammare och trånga mekaniska rum

3. Överlägsen tätningsprestanda

• Fjädrande sittande design: EPDM eller NBR inkapslad kil säkerställer bubbeltät avstängning (EN 12266-1 Klass A)

• Noll läckage: Gummi-mot-kropp-tätning eliminerar metall-till-metall-kontakt och förhindrar läckage även efter tusentals cykler

• Korrosionsbeständiga material: Skaft i rostfritt stål och epoxibelagd kropp säkerställer lång livslängd i tuffa miljöer

4. Hållbara konstruktionsmaterial

• Kroppsmaterial: Högkvalitativt segjärn (EN-GJS-500-7) med 250 μm smältbunden epoxibeläggning

• Stam: AISI 420 rostfritt stål med precisionsbearbetade trapetsgängor

• Kugghjulskomponenter: Värmebehandlade kugghjul av kolstål med korrosionsbeständig beläggning

5. Underhållsvänliga funktioner

• Smörjfri drift: Självsmörjande bronsbussningar och tätade lager eliminerar rutinunderhåll

• Visuell positionsindikator: Rensa öppet/stäng-statusdisplay på växeloperatör

• Enkel åtkomst: Avtagbar växellåda förenklar inspektion och service vid behov

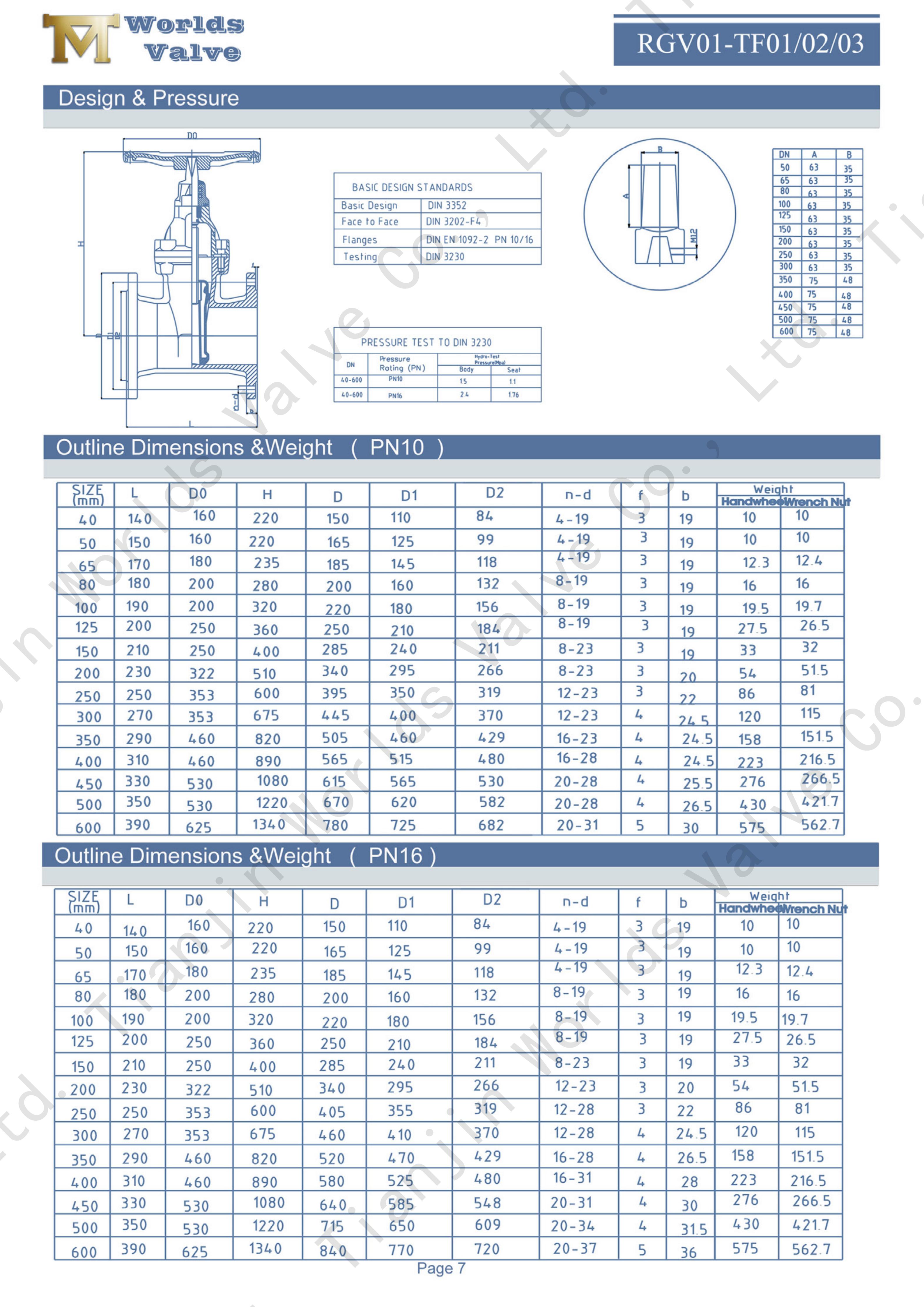

Tekniska parametrar:

Konkurrensfördelar：

• Utrymmesoptimering: Icke-stigande spindelkonstruktion möjliggör installation i områden med begränsat vertikalt spelrum

• Enkel drift: Växelreduceringssystem minskar det erforderliga arbetsvridmomentet med upp till 60 %

• Hållbarhet: Korrosionsbeständiga material och väderbeständig växellåda säkerställer lång livslängd

• Noll underhåll: Självsmörjande komponenter och förseglad mekanism eliminerar rutinunderhåll

• Global efterlevnad: CE-, UKCA- och WRAS-certifieringar underlättar internationella projektspecifikationer

• Pålitlig tätning: Fjädrande sittande design säkerställer bubbeltät avstängning även efter långvarig inaktivitet

Industriapplikationer

• Vattendistributionssystem: Huvudledningsisolering, reservoarkontroll och pumpstationer

• Brandskydd: Sprinklersystem, tillförselledningar för brandposter och brandvattentankar

• Industriell bearbetning: Kylvattenkretsar, kemikaliedosering och processvattenledningar

• Avloppsvattenrening: Avloppskontroll, slamhantering och filtreringssystem

• Byggnadstjänster: Källarventilkammare, stigarsystem och mekaniska utrustningsrum

Slutsats:

Genom att kombinera exakt växeldrift med platsbesparande, icke-stigande spindeldesign, levererar denna slussventil tillförlitlig prestanda i vattendistribution, brandskydd och industriella applikationer där konventionella ventiler inte kan passa.
