CBF02-TU03
OEM | ODM | WDS
| Kvantitet: | |
|---|---|

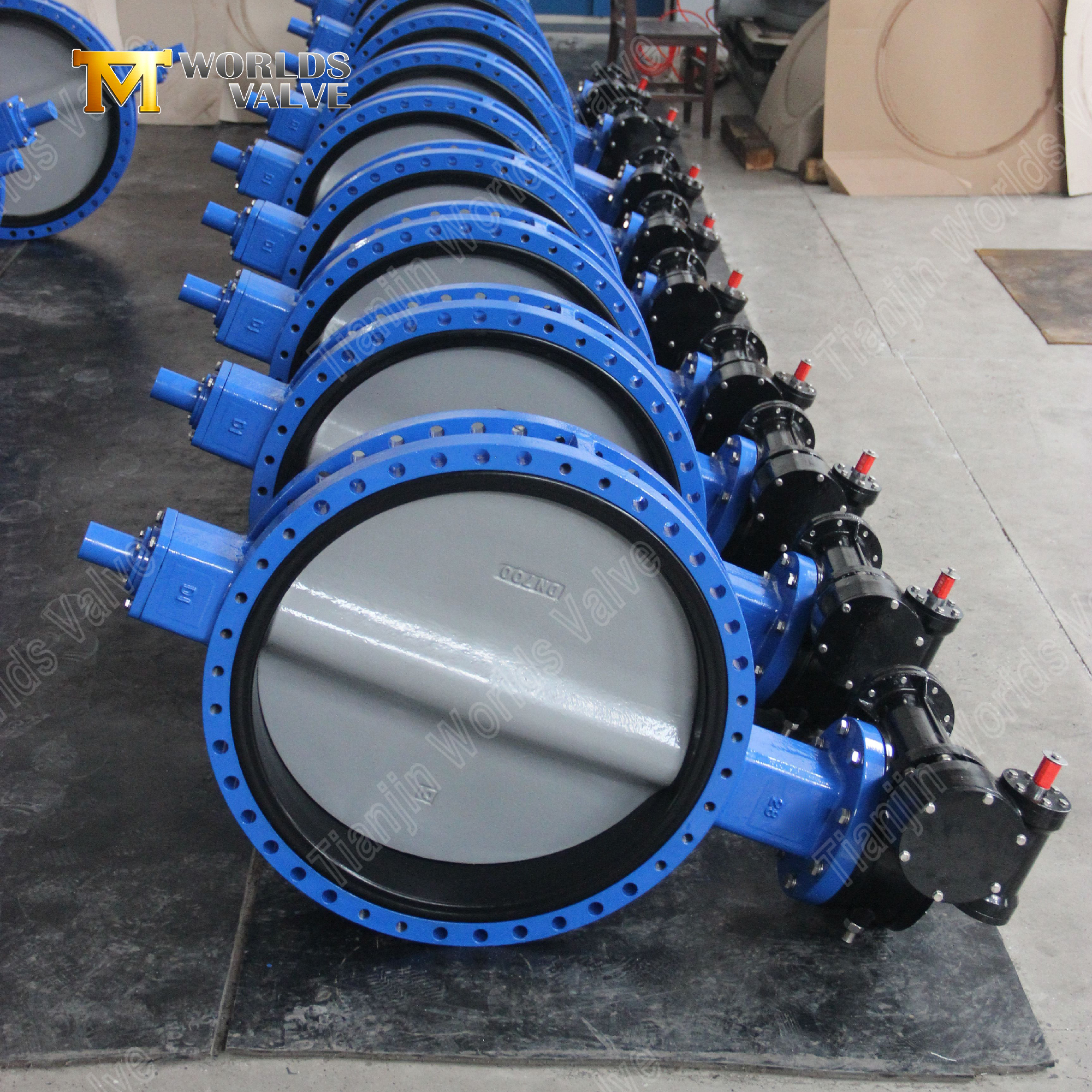

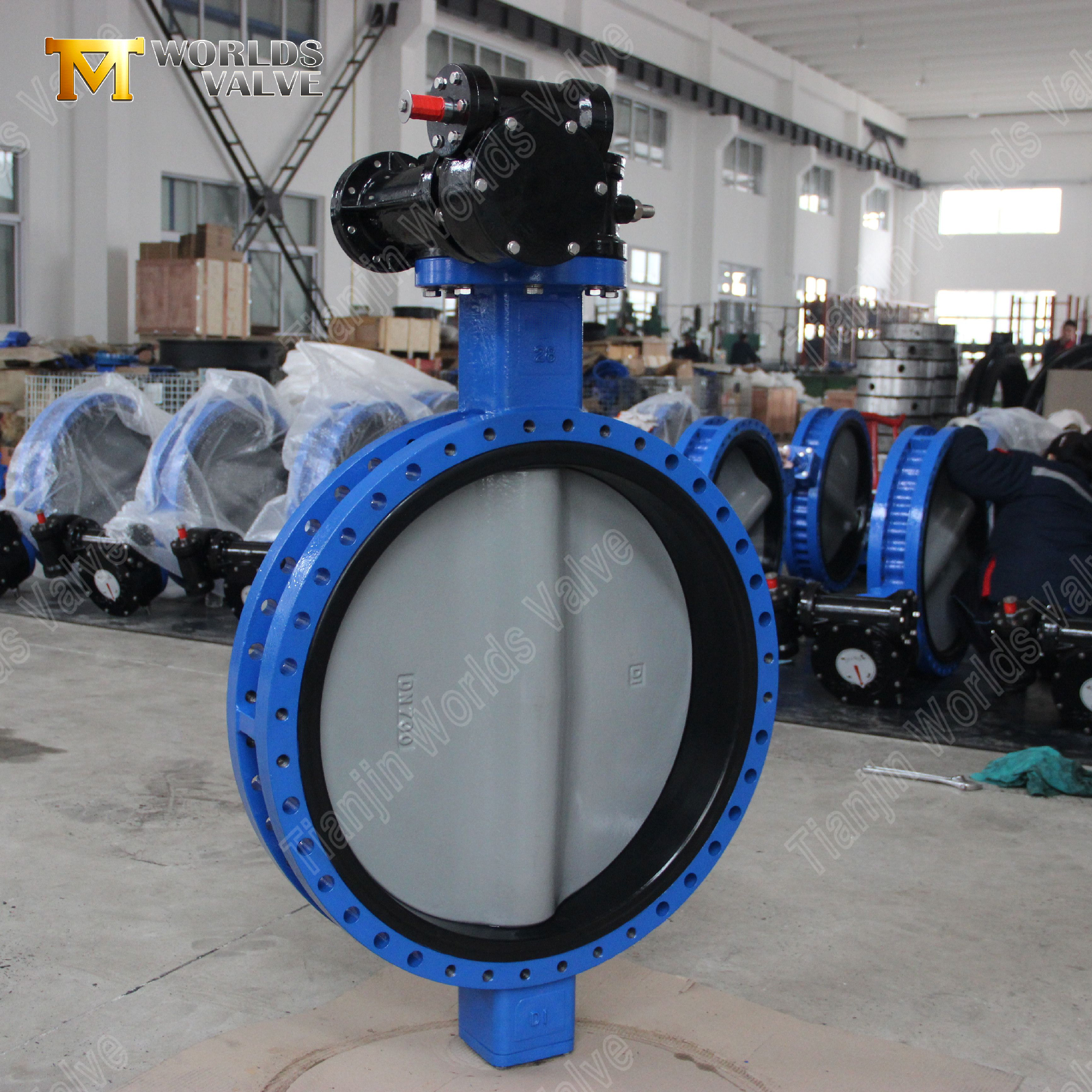

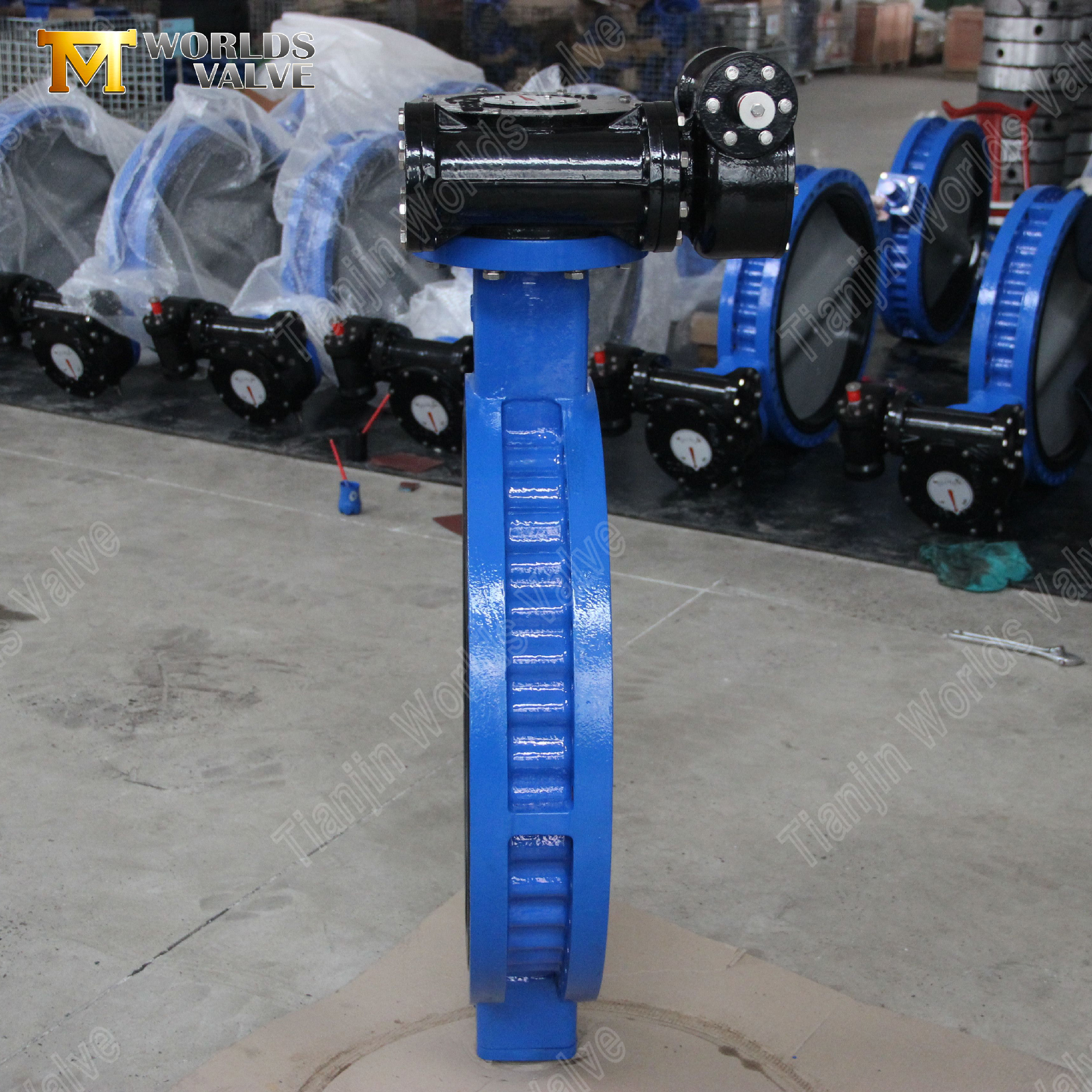

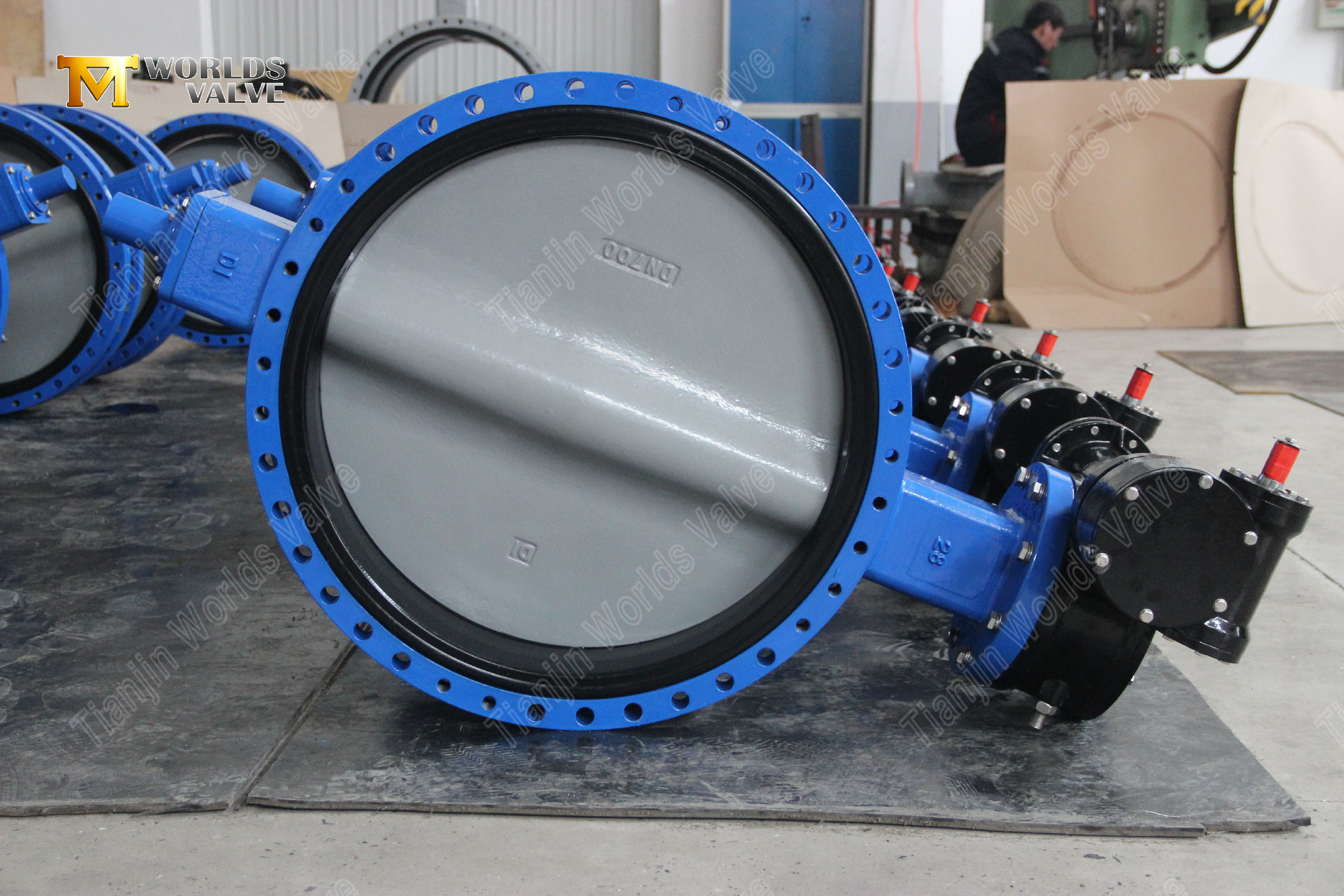

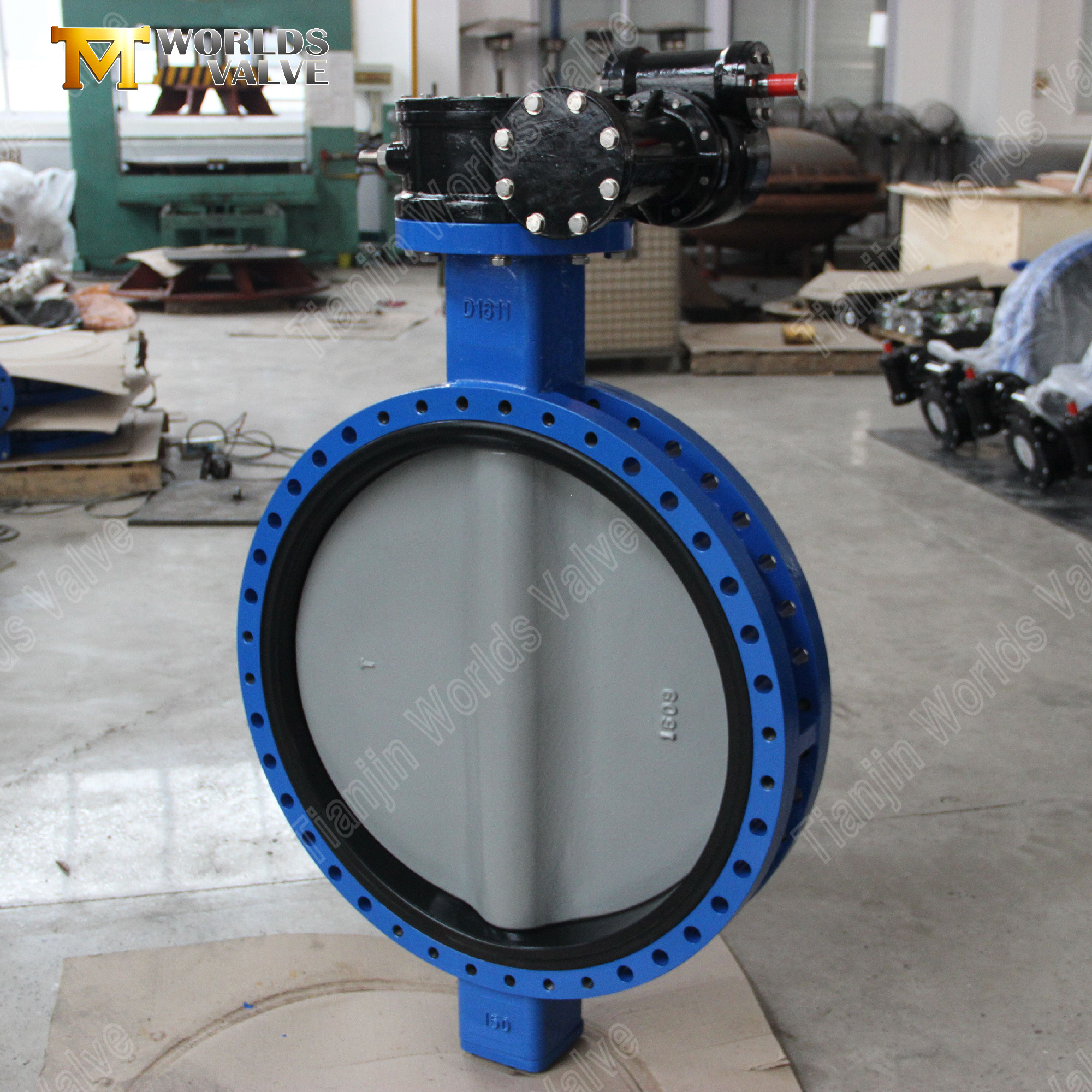

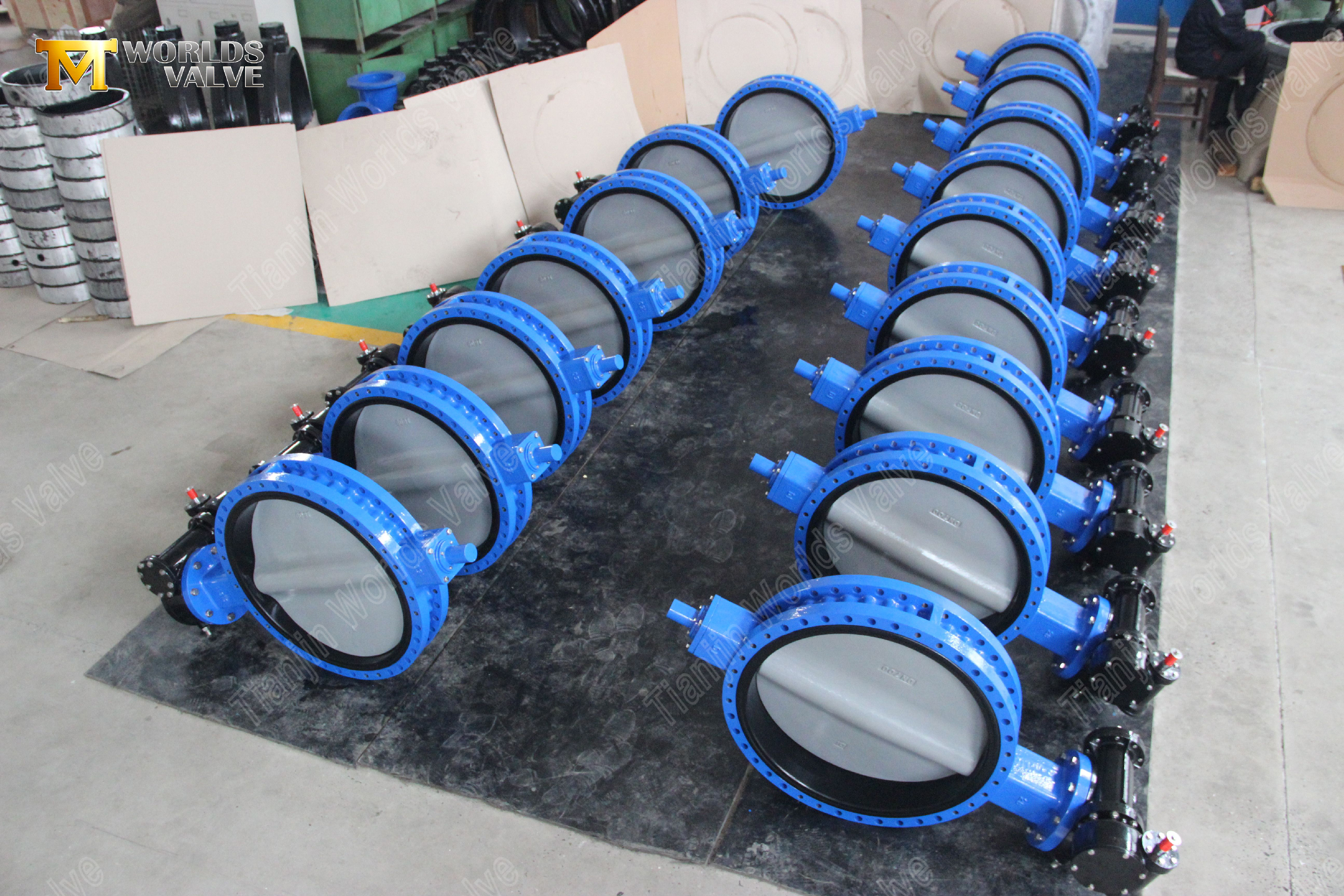

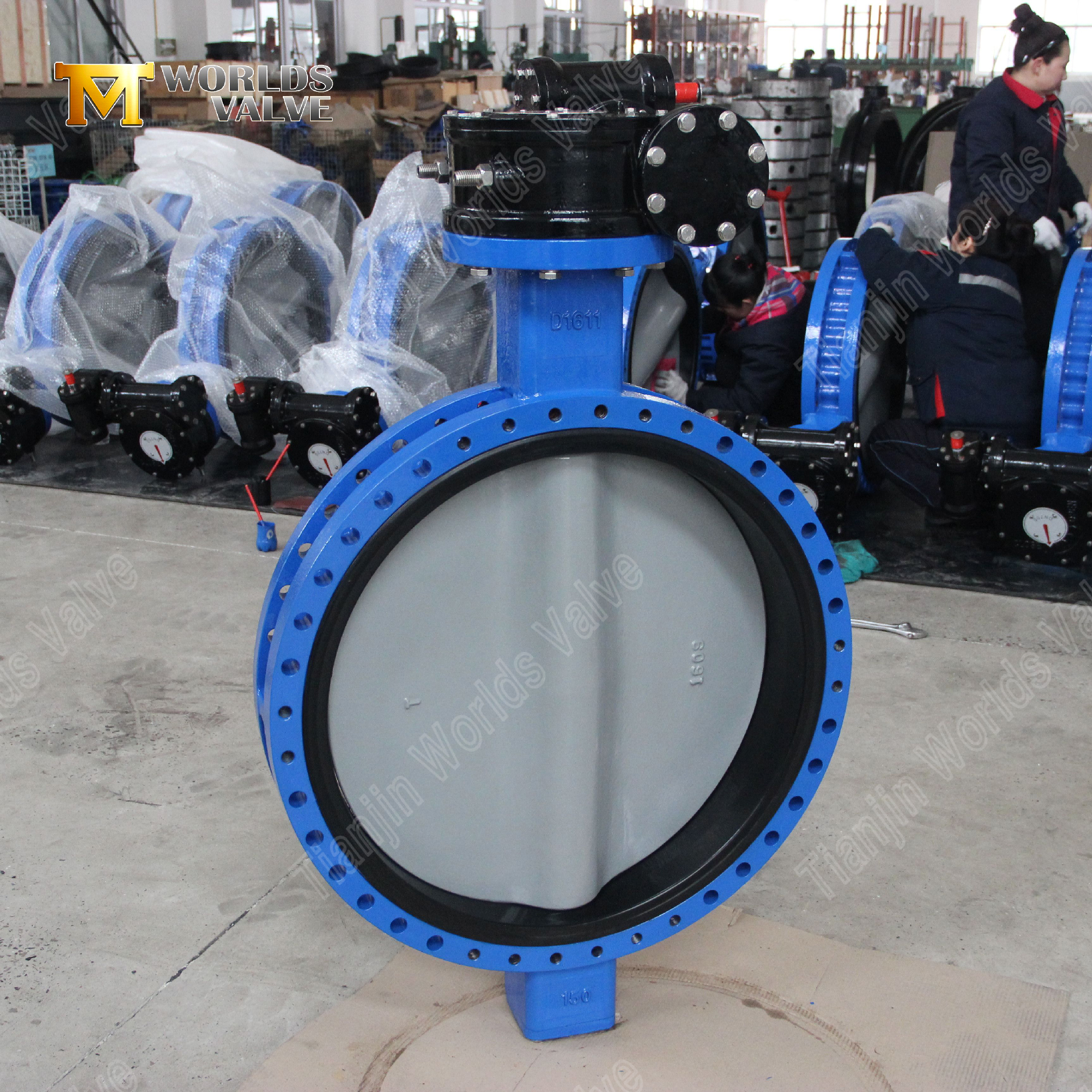

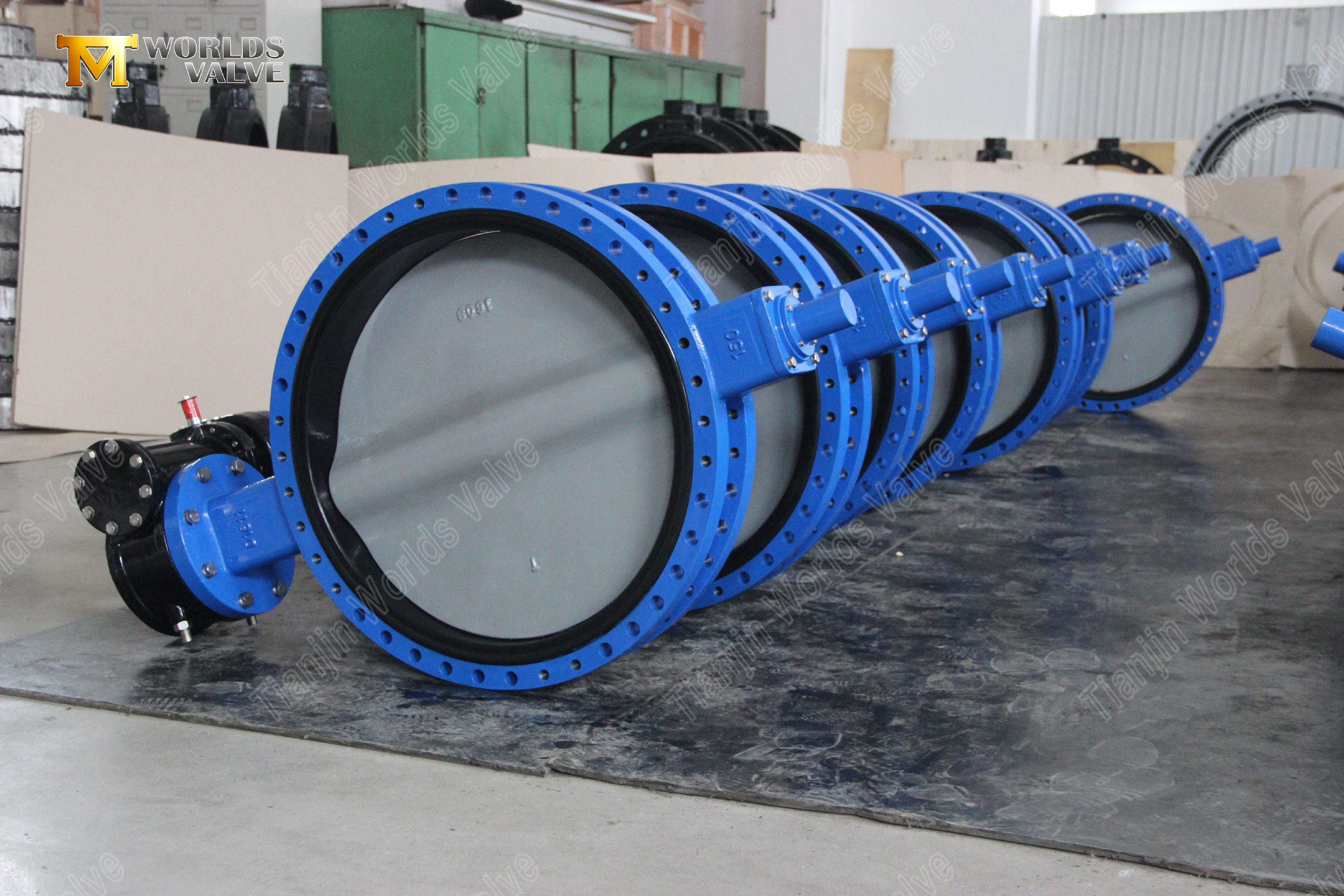

Kugghjulsstyrd U-typ flänsspjällventil med nylonbelagd skiva
Tianjin Worlds Valve Co., Ltd. – Konstruerad för effektivt flöde och hållbar prestanda
CBF02-TU03-Drift- och underhållsmanual LADDA NER
1. Hydrodynamisk skiva av U-typ för maximal flödeseffektivitet
Minskad energiförbrukning: Den patenterade U-formade (eller dubbelförskjutna) skivprofilen är konstruerad för att effektivisera vätskeflödet, vilket minskar turbulens och tryckfall med upp till 25 % jämfört med konventionella skivkonstruktioner. Detta leder direkt till lägre pumpenergikostnader under ventilens livstid.
Kavitation och vattenhammare: Den optimerade skivgeometrin främjar jämnare flöde, vilket minimerar risken för kavitationsskador och tryckstötar i rörsystemet.
2. Skyddande Nylon 11 Disc-beläggning för förbättrad hållbarhet
Korrosions- och nötningsskydd: Den segjärnskiva är belagd med ett fjädrande, termiskt bundet skikt av Nylon 11 (polyamid 11). Detta skapar en tuff, kemiskt inert barriär som skyddar mot rost, avlagringar och slitage från partiklar i vatten och milda kemiska tjänster.
Non-stick yta och enkel rengöring: Den släta nylonytan motstår avlagringar och biologisk nedsmutsning, förhindrar partikelvidhäftning och förenklar underhållsrengöringen.
3. Precisionssnäckväxeldrift för enkel kontroll
Hög mekanisk fördel: Den kraftiga snäckväxeloperatören ger betydande vridmomentmultiplicering, vilket möjliggör enkel öppning och stängning av ventilen även vid högre differenstryck med minimal handrattsansträngning.
Exakt positionering och stabilitet: Den självlåsande växelmekanismen möjliggör exakt flödesmodulering och håller skivan säkert i valfritt inställt läge (från 0 till 90 grader) utan att krypa.
4. Robust flänsad kropp för en säker, läckagefri anslutning
Pålitlig rörledningsintegration: De flänsförsedda ändarna (kompatibla med ANSI B16.5 eller EN 1092-1 standarder) säkerställer en stark bult-till-bult-anslutning som är idealisk för huvudledningstjänster, hantering av systemspänningar effektivt och underlättar enklare packningsinriktning för en bubbeltät tätning.
Högtrycksintegritet: Den flänsade designen ger överlägsen strukturell hållfasthet lämplig för PN16/PN25 tryckklasser.

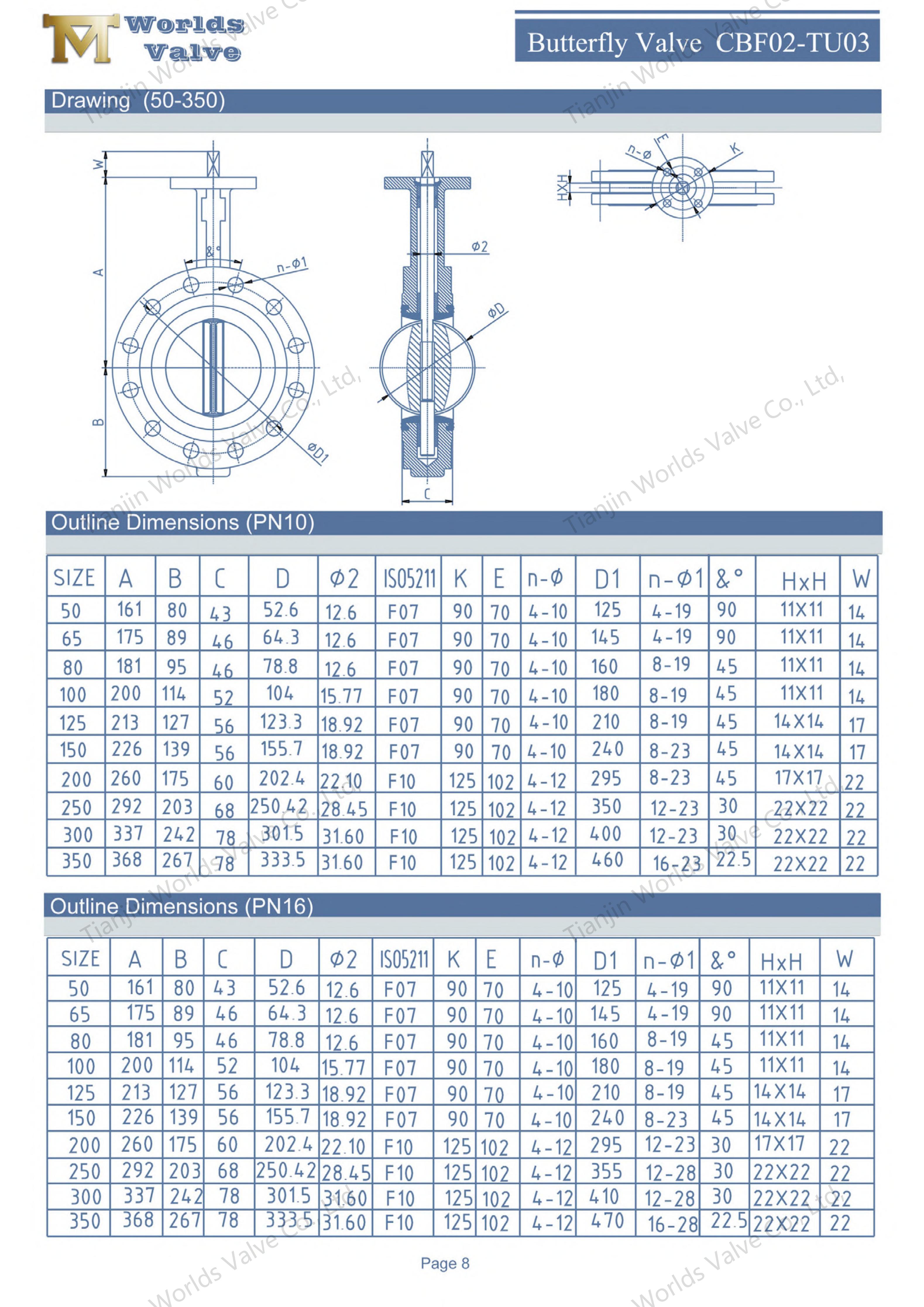

Parameter | Specifikation |
Modell | CBF02-TU03 |
Storlekar | DN50-DN1400 |
Tryckklass | PN10/16 |
Design | EN593 BS5155 EN1092 ISO5211 |
Testning | ISO5208 EN12266-1 |
TOP Fläns | ISO5211 (enligt kundens behov) |
Ansikte mot ansikte | EN558-1 DIN3202 ISO5752 BS5155 |
Kropp | Duktilt järn |
skiva | DI |
Seat | EPDM |
Stam | SS420 |
Energibesparande design: U-typskiva minskar direkt systemets driftskostnader genom att minimera pumptrycksförlusterna.
Långsiktigt korrosionsskydd: Nylon 11-beläggning förlänger skivans och ventilernas livslängd i korrosiva eller fjällande vattenförhållanden till en bråkdel av kostnaden för rostfritt stål.
Överlägsen manuell kontroll: Växeloperatören säkerställer enkel, exakt och stabil ventilpositionering för alla operatörer.
Robust och läcksäker anslutning: Den flänsförsedda kroppen erbjuder den mest tillförlitliga och funktionsdugliga anslutningen för kritiska applikationer.
Certifierad kvalitet och anpassad support: Uppbackad av internationella certifieringar och tillgänglig för OEM-anpassning inklusive specifika utväxlingsförhållanden, beläggningsfärger och flänsstandarder.
Denna ventil är konstruerad för system där flödeseffektivitet, hållbarhet och tillförlitlig manuell kontroll är avgörande:
Vatten- och avloppsreningsverk: Pumputlopp, filtreringsinlopp/utlopp och huvuddistributionsledningar.
VVS-system: Primära och sekundära kyl-/värmevattenkretsar, energiöverföringsstationer och kyltorn.
Industriell kylning och processvatten: Storskaliga kylvattennät, värmeväxlarförsörjning.
Bevattning och vattenförsörjning: Pumpstations utlopp och huvudledningar för transmission.
Allmänna industritjänster: Där energibesparingar och lågt underhåll prioriteras.
Denna fjärilsventil har en hydrodynamisk U-formad skiva gjord av segjärn med en skyddande Nylon 11-beläggning. Denna kombination levererar styrkan och kostnadseffektiviteten hos segjärn tillsammans med förbättrad korrosions- och nötningsbeständighet, och erbjuder en pålitlig och ekonomisk lösning för flödeskontroll för vattenbehandling, VVS och allmänna industrisystem.
