LUG Butterfly Valve Guide: Struktur, arbetsprincip och nyckelfunktioner

LUG -fjärilsventiler spelar en avgörande roll i fluidkontrollsystem över industrier som vattenbehandling, olja och gas, kemisk bearbetning och HVAC. Till skillnad från standardskiva eller koncentriska fjärilsventiler är luggen fjärilsventilen unikt utformad för att erbjuda överlägsen installationsflexibilitet, tillförlitlig tätning och förmågan att hantera dubbelriktat tryck. Dess struktur, som kombinerar en robust kroppskropp, exakta ventilskiva och effektiv tätningsmekanism, gör den till en idealisk lösning för rörledningar där underhåll, hållbarhet och prestanda är av största vikt. Att förstå dess struktur, arbetsprincip och nyckelfunktioner gör det möjligt för ingenjörer och operatörer att välja rätt ventil för sitt system, vilket säkerställer smidig drift och långsiktig effektivitet.

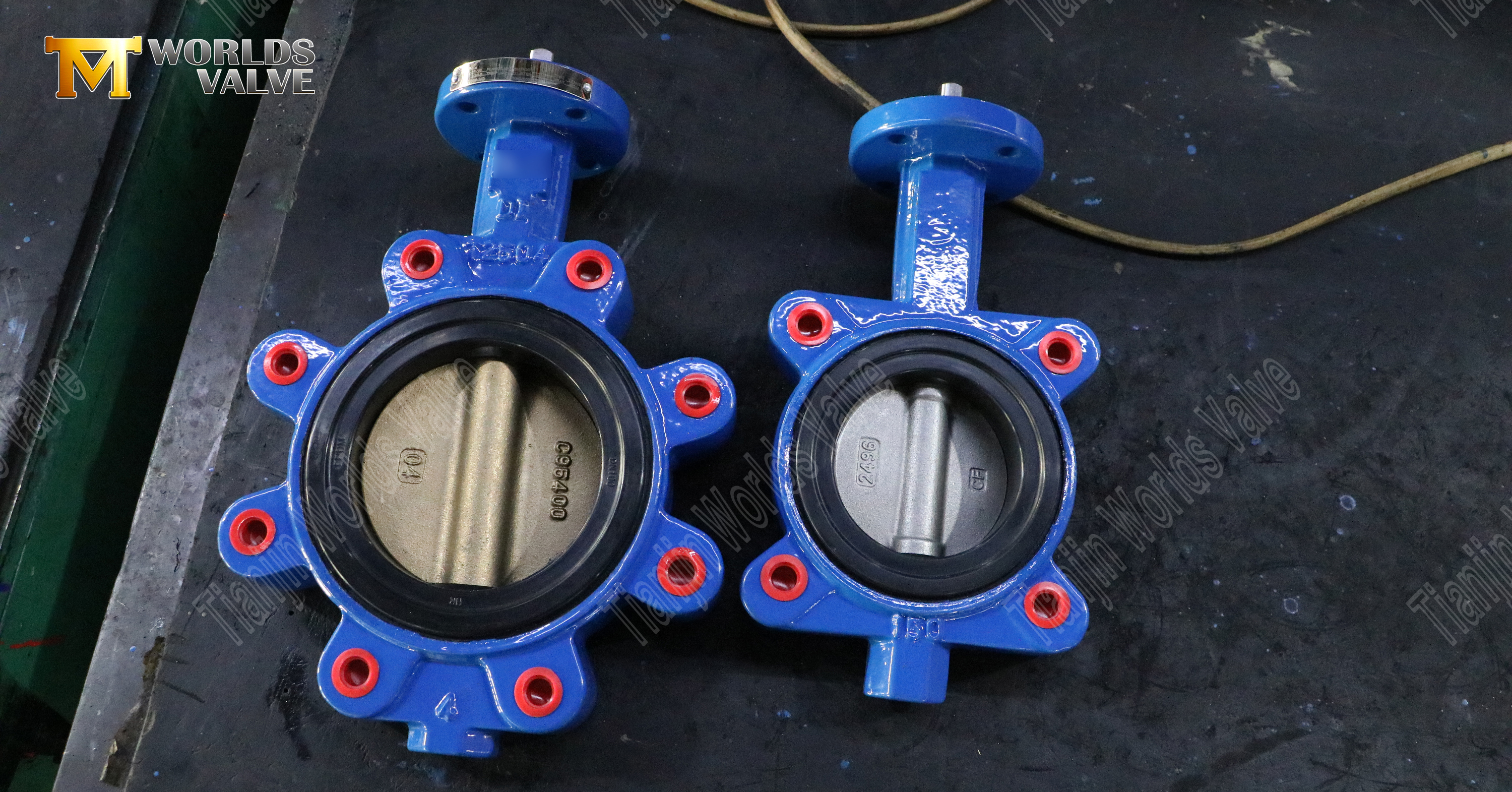

Struktur av luggfjärilsventil

De Luggfjärilventil har en väl definierad struktur som skiljer den från andra ventiltyper. Dess komponenter är utformade för att arbeta sömlöst tillsammans, vilket säkerställer effektiv flödeskontroll och säker tätning.

Ventilkropp

Kroppen på en luggfjärilventil är vanligtvis tillverkad av rostfritt stål, duktilt järn eller kolstål, vilket ger styrka och korrosionsbeständighet. Designen för lugstil innehåller gängade skär (flikar) runt ventilkroppen, vilket gör att den kan bultas direkt till rörledningen. Till skillnad från skivsventiler, som är inklämda mellan flänsar, kan LUG-fjärilsventilen installeras i slutet av en linje (återvändsgränd) utan att kräva nedströmsstöd, vilket gör den mycket mångsidig för komplexa rörlayouter.

Kroppen kan vara belagd eller fodrad med epoxi, gummi eller PTFE för att förbättra kemisk resistens och förhindra korrosion, särskilt i aggressiva eller högtemperaturvätskor. Ventilens kompakta form och relativt lätta vikt gör det lättare att hantera under installationen och minska stress på rörsystem.

Ventilskiva

Ventilskivan är det viktigaste flödeskontrollelementet. Vanligtvis tillverkat av rostfritt stål, aluminiumbrons eller belagd duktil järn, skivan är precisionskonstruerad för hållbarhet och smidig drift. Ytbehandlingar, såsom elektropolishing eller hård beläggning, förbättrar slitmotståndet och minskar friktionen under öppning och stängning.

Skivan är monterad på en stam som gör att den kan rotera 90 °, reglera flödet från helt öppet till helt stängt. Skivan kan vara koncentrisk (centrerad i ventilkroppen) eller excentrisk (kompensation från mittlinjen), vilket påverkar flödesegenskaper och tätningsprestanda. Excentriska mönster, såsom dubbel eller trippelförskjutning, minskar slitage på tätningen och möjliggör stramare avstängning, även under högtrycksförhållanden.

Ventilsäte

Ventilsätet ger tätningsytan mot vilken skivan stängs av. Material för sätet varierar beroende på applicering och vätsketyp, inklusive EPDM, PTFE, NBR eller metall för högtemperatur eller slipvätskor.

Lug-fjärilsventilen kan erbjuda tvåriktad tätning, vilket innebär att den effektivt kan stoppa flödet från endera riktningen. Denna funktion är särskilt viktig i rörledningar som kan uppleva tryck från både uppströms och nedströmskällor. Korrekt sätesdesign säkerställer minimal läckage, lågt driftsmoment och lång livslängd.

Manövreringsmetoder

Ventilen kan manuellt manövreras med en spak eller växel, eller automatiseras med pneumatiska eller elektriska ställdon. Manuella spakar är vanliga i ventiler med små diameter, medan växeloperatörer används för större ventiler som kräver högre vridmoment. Pneumatiska och elektriska ställdon tillåter fjärrkontroll, integration i automatiserade system och exakt flödesreglering. Aktueringssystem kan också inkludera positionsindikatorer eller begränsa switchar, vilket ger operatörerna tydlig återkoppling på ventilstatus.

Arbetsprincip för luggfjärilventil

De Luggfjärilventil fungerar genom att rotera sina skivor 90 grader runt stamaxeln, vilket ger en enkel men ändå mycket effektiv metod för att kontrollera vätskeflödet. När skivan är parallell med flödet är ventilen helt öppen, vilket gör att vätskor kan passera med minimal motstånd och tryckfall. Omvänt, när skivan är vinkelrätt mot flödet, pressar den fast mot sätet och stoppar helt fluidpassage. Denna kvartalsvarvningsoperation gör att luggfjärilsventiler snabba på att använda, vilket är särskilt fördelaktigt i situationer som kräver nödslutning eller snabb respons i automatiserade styrsystem.

Enkelriktad och dubbelriktad tätning

Ett avgörande drag i LUG-fjärilsventilen är dess förmåga att hantera dubbelriktat tryck. Till skillnad från skivsventiler som förlitar sig på uppströms tryck för att upprätthålla tätning, kan luggventiler upprätthålla tryck från både uppströms och nedströms riktningar. Denna kapacitet förhindrar bakflöde och gör det möjligt att installera ventilen vid återvändsgrändssektioner av rörledningar eller i situationer som kräver partiell systemisolering. Skivan pressar enhetligt mot ventilsätet och skapar en tät, läcksäker tätning även under högtrycksförhållanden. Denna tillförlitlighet gör att luggfjärilventiler är lämpliga för kritiska tillämpningar vid vattenbehandling, kemisk bearbetning och olje- och gasledningar.

Centerline vs. excentriska mönster

LUG -fjärilsventiler finns i olika interna konfigurationer som påverkar deras drift och prestanda:

• Centerline (koncentriska) ventiler: I denna design är skivan centrerad i ventilkroppen. Mittlinjeventilerna är enkla och pålitliga, vilket gör dem lämpliga för lågtrycksapplikationer. Eftersom skivan ständigt kontaktar sätet under drift kan sätet uppleva högre slitage över tid.

• Excentriska ventiler (dubbel eller trippelförskjutning): I excentriska mönster kompenseras skivan från ventilens mittlinje. Denna offset minskar friktionen mellan skivan och sätet under öppning och stängning, vilket minimerar vridmomentkraven och slitage. Dubbel- och trippelförskjutningsdesign förbättrar tätningsprestanda, förbättrar livslängden och är idealiska för högtryck eller system med stor diameter. Dessa mönster säkerställer tät avstängning med minimal läckage samtidigt som de ger en jämnare drift.

Denna arbetsprincip gör det möjligt för luggfjärilventiler att uppnå snabb, effektiv och pålitlig drift, vilket gör dem mycket lämpliga för både manuella och automatiserade industrisystem.

Viktiga egenskaper hos LUG -fjärilsventil

Flera egenskaper gör luggen fjärilsventil till ett föredraget val inom flera branscher:

• Förmåga att motstå dubbelriktningstryck: Ventilen kan hantera tryck från både uppströms och nedströms riktningar, vilket säkerställer säker och pålitlig drift i rörledningar där tryckfluktuationer inträffar. Denna funktion är avgörande för återvändsgrändstjänst- och isoleringsscenarier.

• Enkel installation och underhåll: Gängade flikar tillåter installation utan att störa nedströmsrör, vilket möjliggör underhåll eller ventilavlägsnande utan att stänga av hela systemet. Den kompakta och lätta designen underlättar vidare hantering, transport och installation i trånga utrymmen.

• Kompakt och lätt konstruktion: Kroppen i klappstil minskar ventilstorlek och vikt jämfört med andra ventiltyper av ekvivalenta tryckklassificeringar. Detta minimerar stress på rörledningar, förenklar integrationen och möjliggör användning i trånga utrymmen där andra ventiler kan vara opraktiska.

• Överlägsen tätningsprestanda: Korrekt utvalda material, avancerade sittkonstruktioner och excentriska konfigurationer ger utmärkt avstängningsförmåga och långsiktig tillförlitlighet. Specialiserade beläggningar och sittmaterial förbättrar resistensen mot kemisk korrosion, temperaturförändringar och nötning, vilket förlänger livslängden även i hårda industriella miljöer.

• Mångsidiga aktiveringsalternativ: LUG -fjärilsventiler kan manuellt manövreras med handspakar eller automatiseras med pneumatiska eller elektriska ställdon. Denna mångsidighet möjliggör integration i olika kontrollsystem, stödjande applikationer vid vattenbehandling, avloppsvattenhantering, olje- och gasledningar, kemisk bearbetning och kraftproduktion.

Sammantaget gör kombinationen av effektiv kvart-svängdrift, dubbelriktad tätning, mångsidig manövrering och hållbar konstruktion av luggfjärilventiler till en mycket effektiv och pålitlig lösning för moderna industriella rörsystem. De ger flexibilitet, tillförlitlighet och säkerhet som krävs för att kräva driftsförhållanden samtidigt som underhållsutmaningar och driftstopp minimeras.

Sammanfattning

De Luggfjärilventil är ett mycket tillförlitligt och mångsidigt val för industriella flödeskontrollsystem, som kombinerar hållbarhet, enkel installation och effektiv drift. Dess kroppskropp, precisionskonstruerad skiva och högpresterande säte säkerställer utmärkt tätning och långvarig prestanda, medan kvart-svängrotationen tillåter snabb öppning och stängning. Enstaka eller dubbelriktad tätning ger säkerhet under varierande tryckförhållanden, och dess kompakta, lätta design gör underhåll enkelt. Viktiga fördelar som flexibel manövrering och robust konstruktion gör att luggfjärilventilen är idealisk för vatten, olja, gas och kemiska tillämpningar. För ingenjörer och operatörer som söker högkvalitativa ventiler som levererar effektivitet, tillförlitlighet och minskad driftsstopp, Tianjin Worlds Valve Co., Ltd. Erbjuder detaljerad produktinformation, teknisk vägledning och direkt stöd. Att kontakta dem säkerställer tillgång till professionell rådgivning och premiumlugfjärilventillösningar för alla industriella behov.
