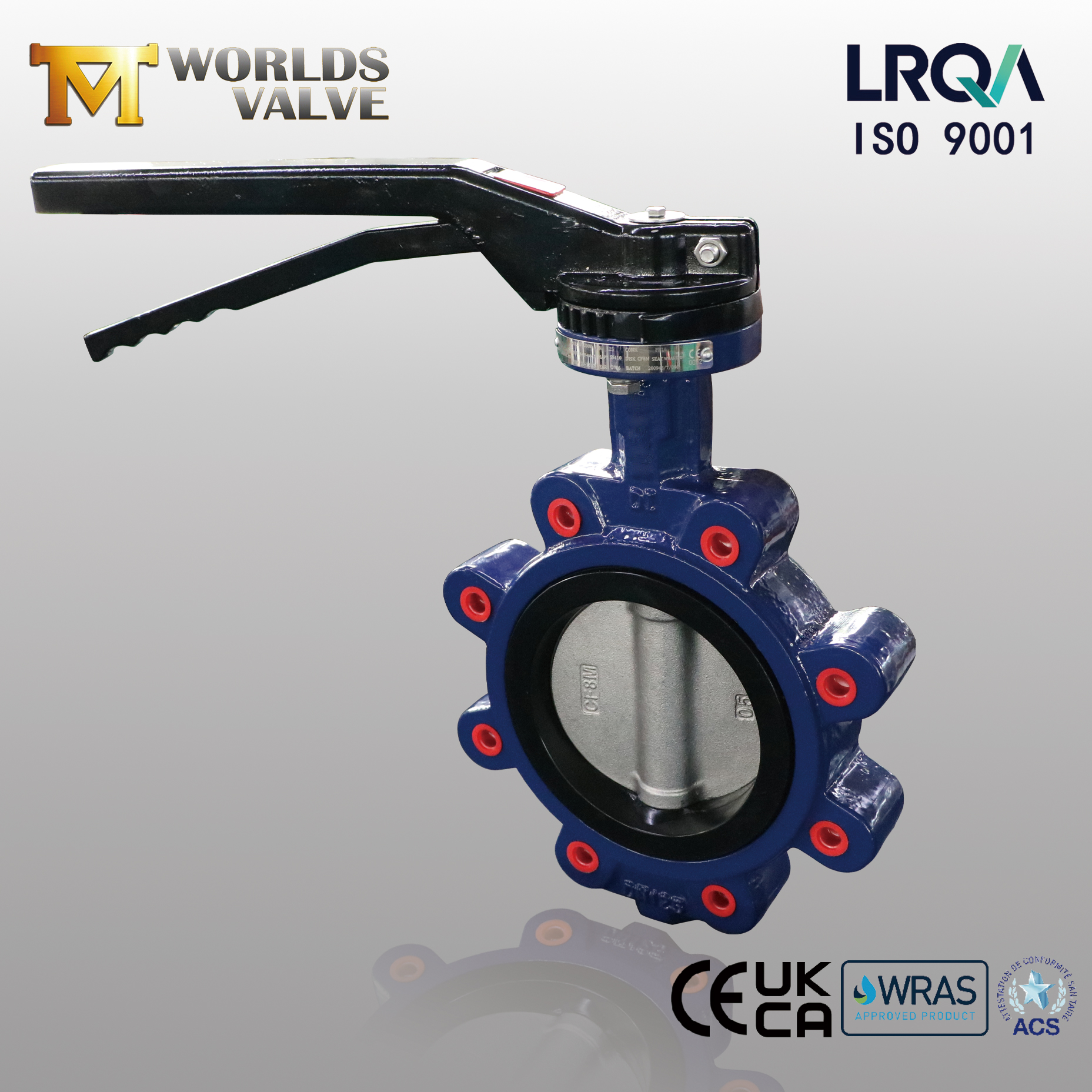

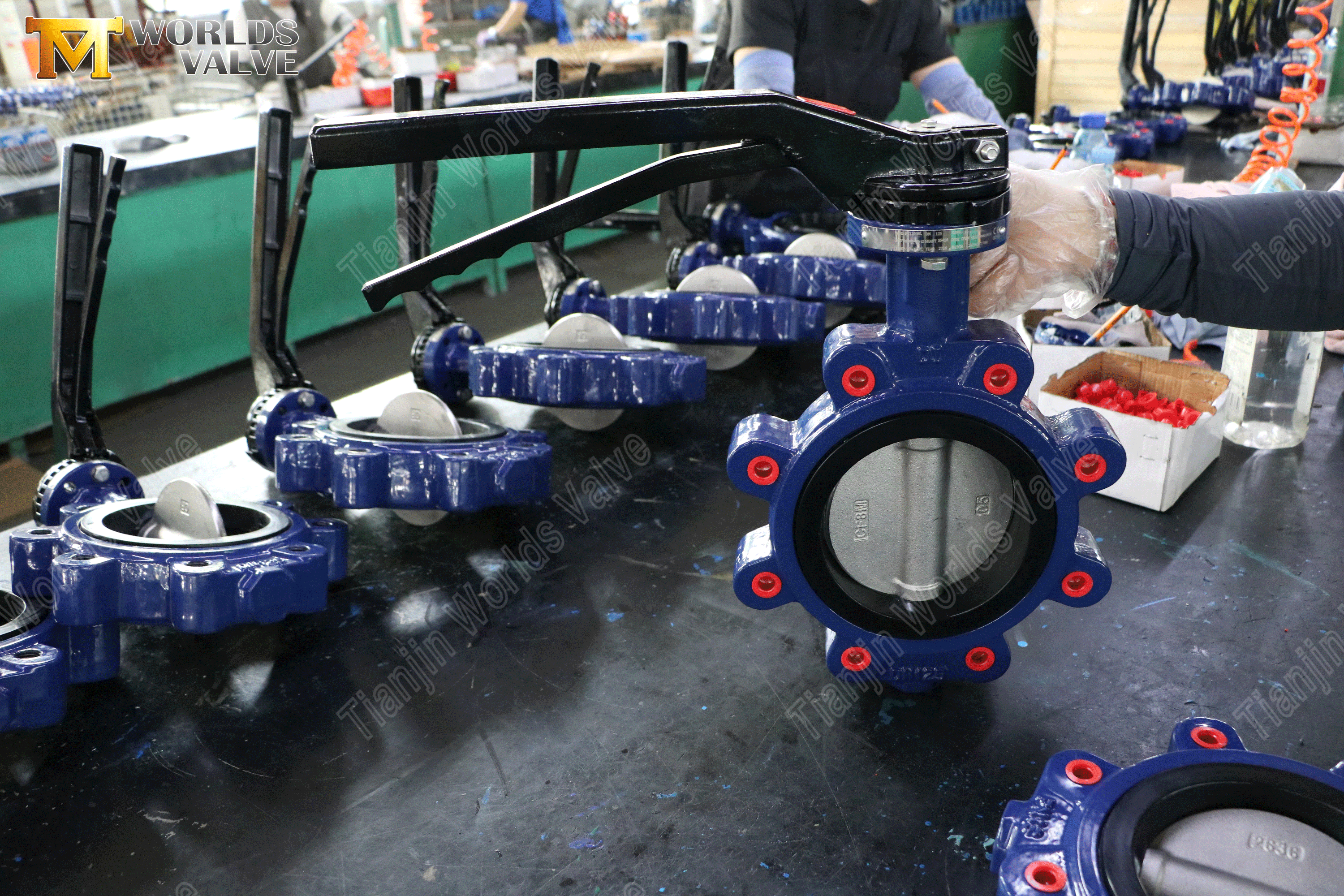

Lug Butterfly Valve–PN16, aluminiumhandtag, OEM-tillverkare

Produktöversikt

En klackfjärilsventil är en kvartsvarvs flödeskontrollanordning som utmärks av sin gängade klackdesign - gängade insatser på båda sidor av ventilkroppen som gör att den kan skruvas direkt till rörflänsar oberoende på varje sida.

Till skillnad från waferventiler som är inklämda mellan flänsar och som kräver fullständig frånkoppling för borttagning, möjliggör klackdesignen återvändsgränd: du kan ta bort ventilen från ena sidan av rörledningen medan den andra sidan förblir trycksatt och i drift. Detta gör det till det föredragna valet för system där underhållsisolering, rörledningsflexibilitet och minskad stilleståndstid är avgörande.

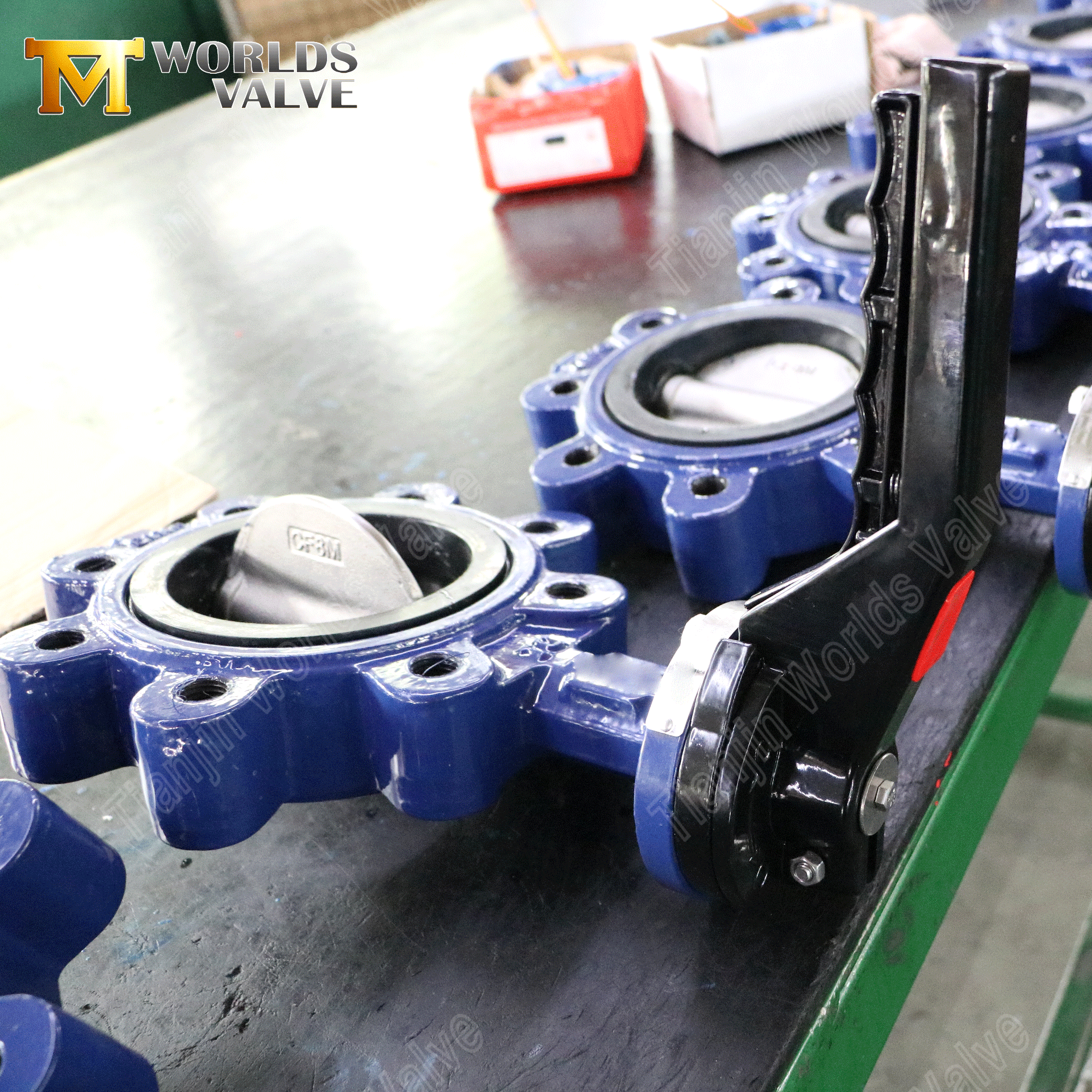

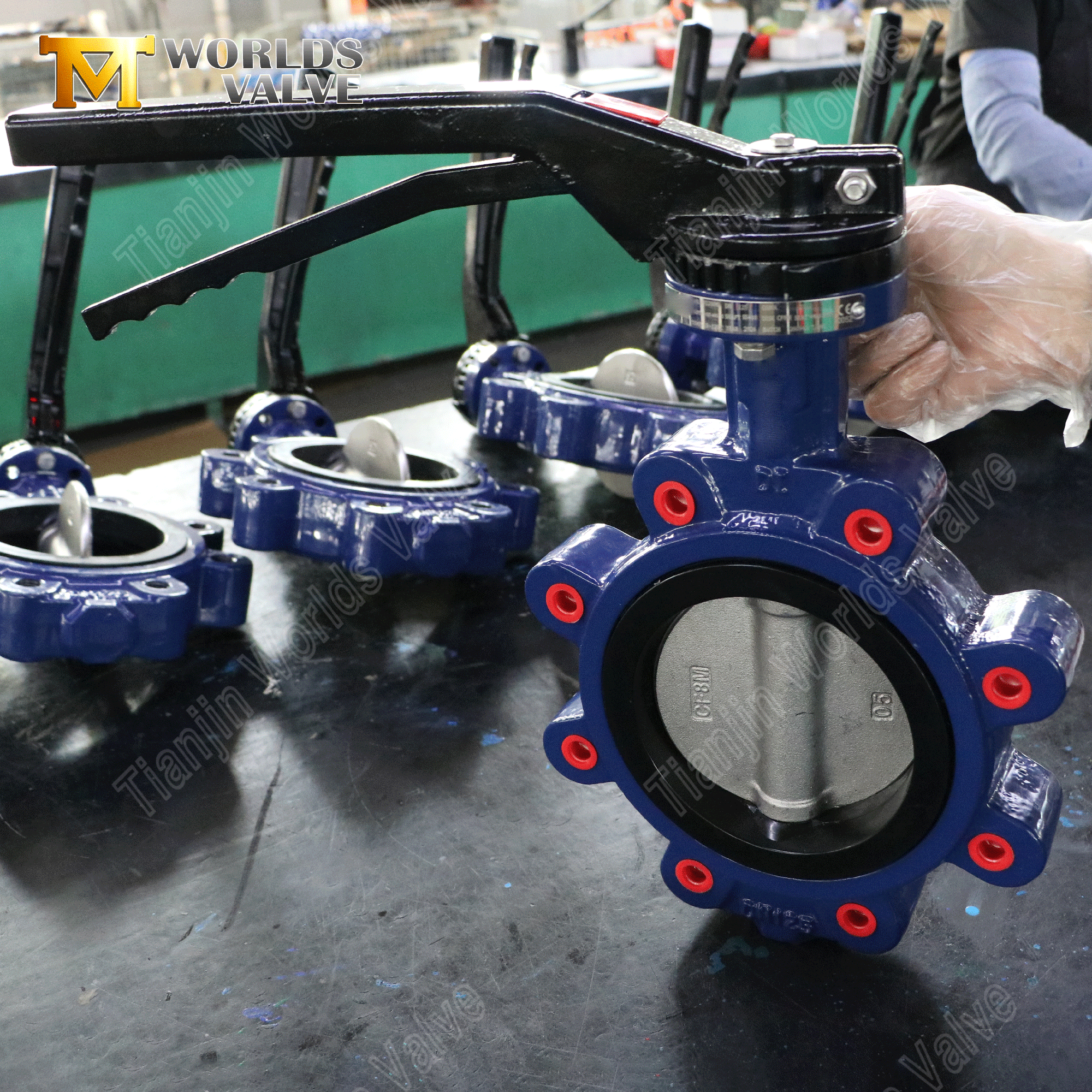

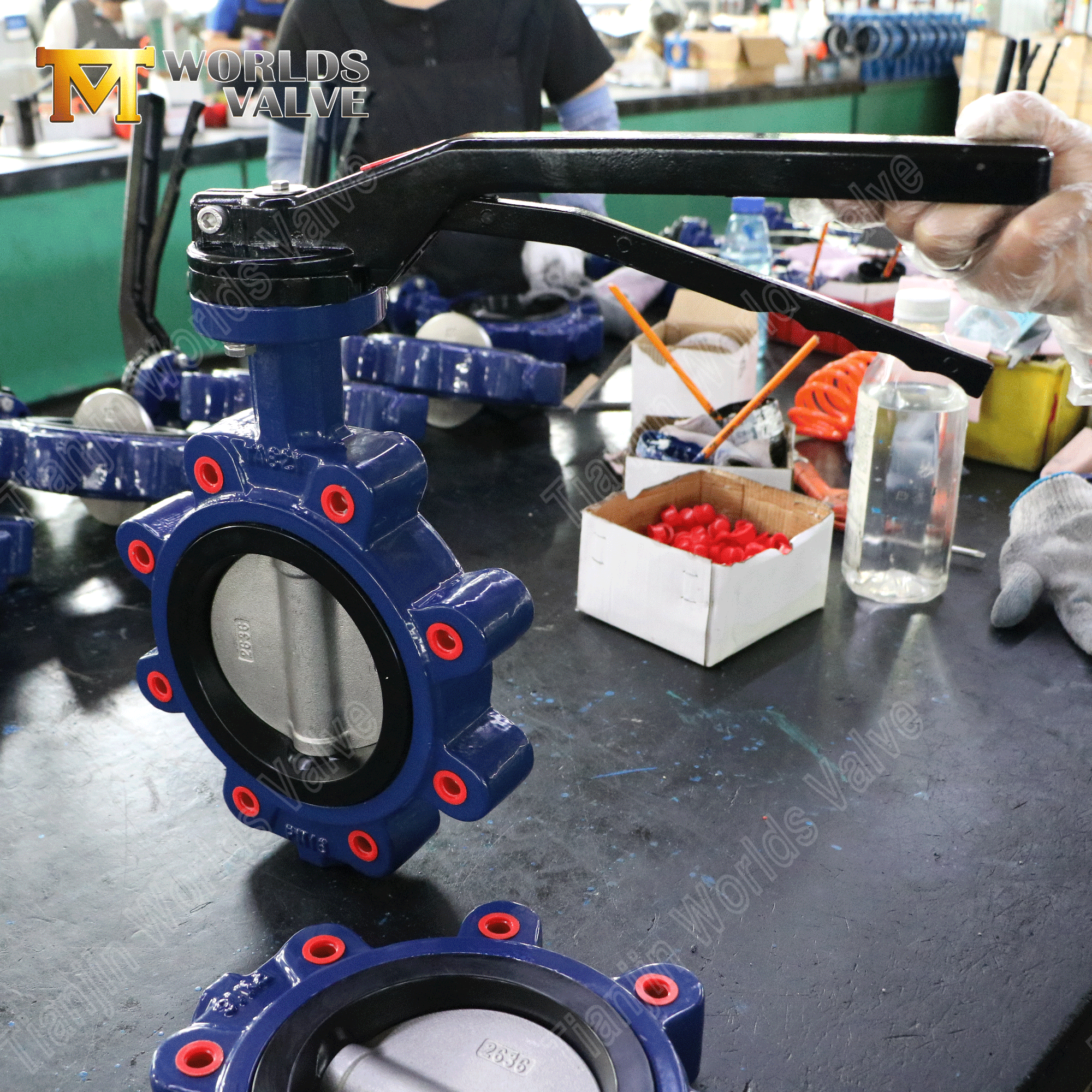

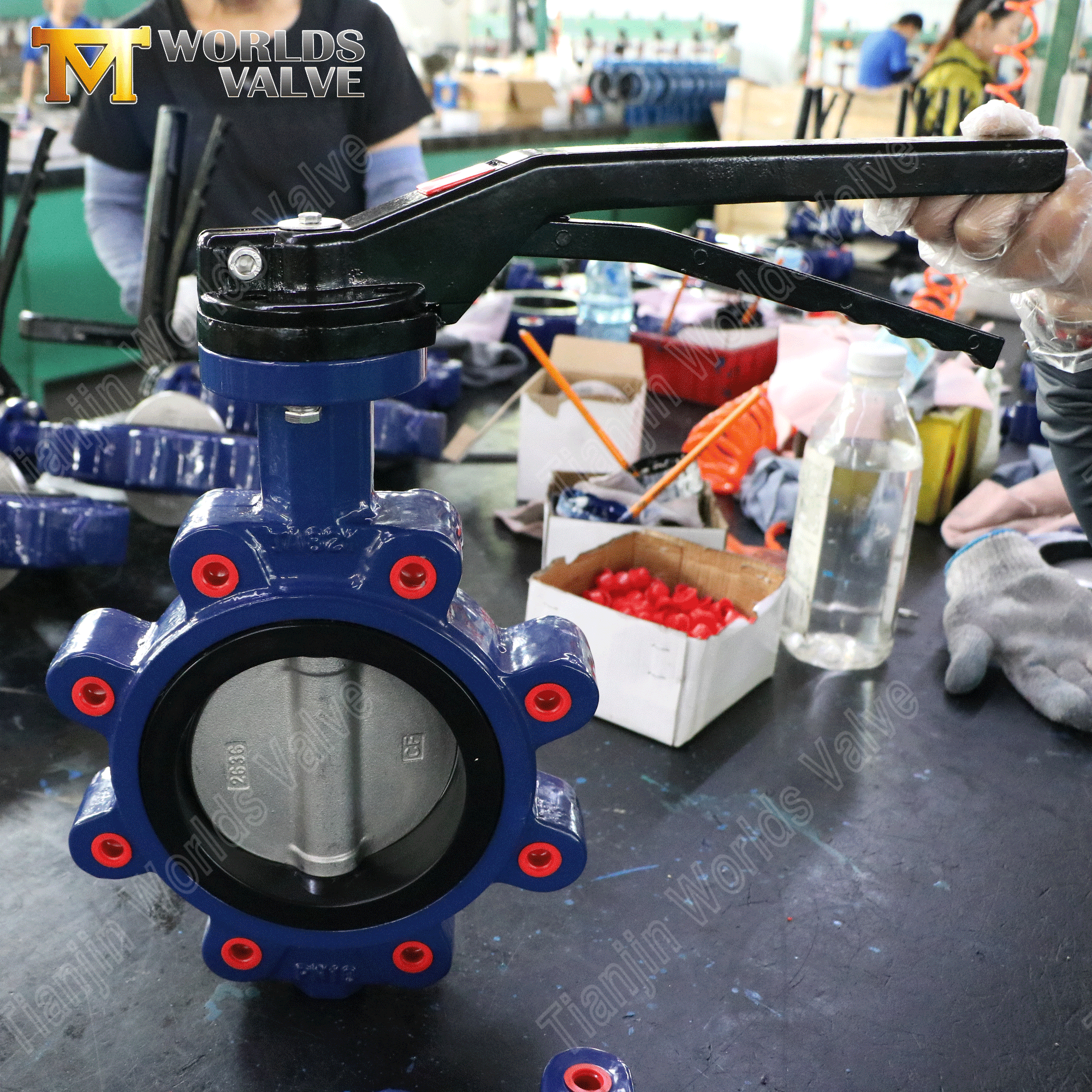

Denna modell har en DI (duktilt järn) kropp för styrka och hållbarhet, en CF8M rostfri stålskiva för överlägsen korrosionsbeständighet, ett EPDM-säte för pålitlig tätning och ett aluminiumhandtag för lätt, smidig manuell manövrering – klassad till PN16 (16 bar). Aluminiumhandtaget minskar den totala ventilvikten och ger bekväm, ergonomisk drift utan korrosionsproblem som traditionella gjutjärnshandtag.

Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara fjärilsventiler – material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.

Införa:

Lug fjärilsventil | Duktil järnkropp | CF8M-skiva | Handtag i aluminium | PN16 | OEM tillverkare

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

CBF02-TL01 - Detaljerad produktinformation

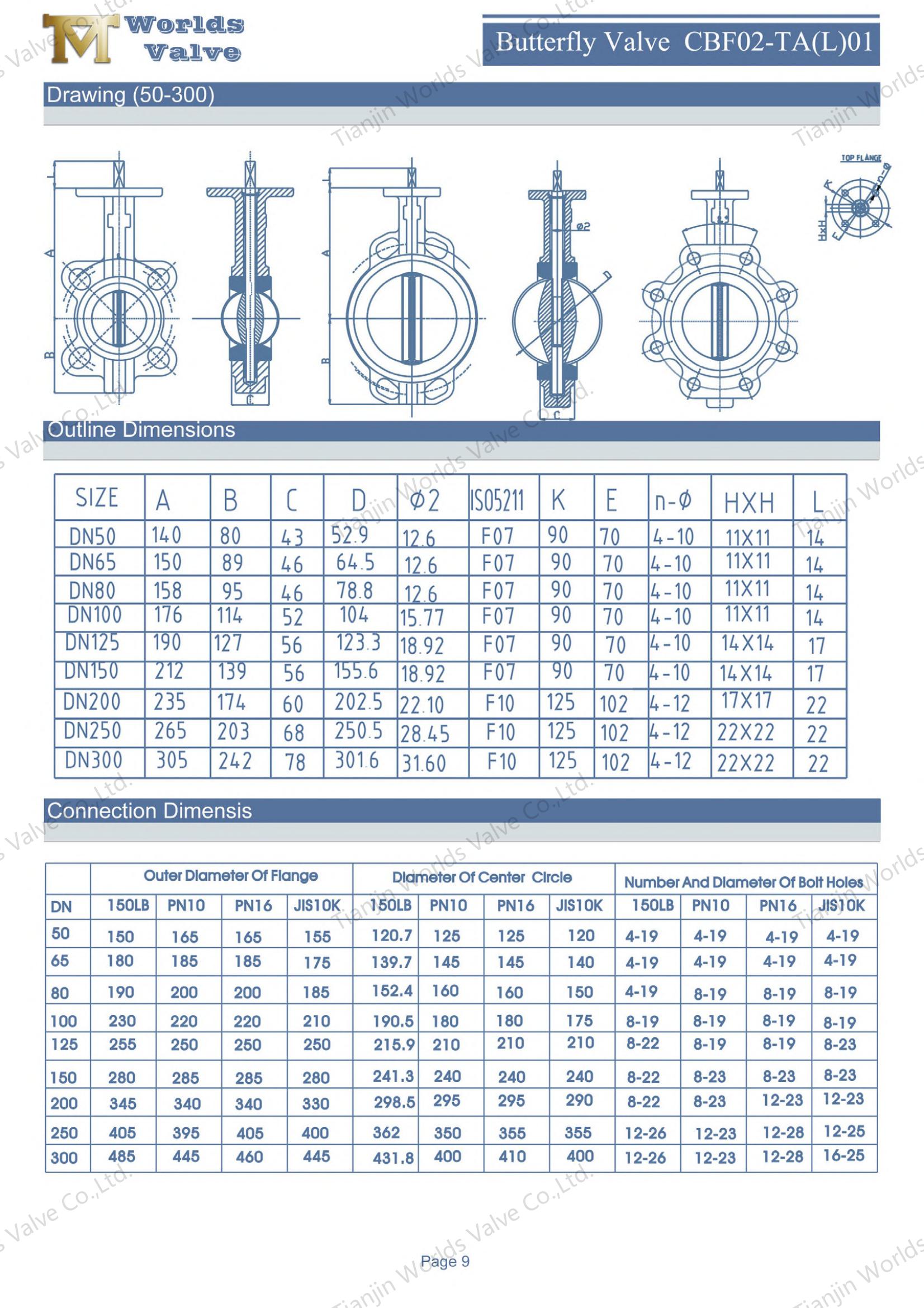

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Utformning av klacktyp – återvändsgränd service och underhållsisolering

• Oberoende rörledningsmontering – Gängade klackar på båda sidor av ventilhuset gör att varje sida kan bultas oberoende av rörflänsar, vilket möjliggör återvändsgränd - ventilen kan installeras i slutet av en rörledning eller användas för att isolera en sektion för underhåll.

• Förenklat underhåll – Ventilen kan tas bort från ena sidan utan att tryckavlasta eller stänga av hela rörledningen – en avgörande fördel i anläggningar där stilleståndstiden är kostsam.

• Överlägsen styvhet – Klackdesignen ger större strukturell styrka än wafertyper, motstår rörspänningar, vibrationer och termisk expansion.

• Dubbelriktad tätning – Ger tillförlitlig avstängning i båda flödesriktningarna.

2. Kroppsmaterial – segjärn (GGG40 / 500-7)

• Hög hållfasthet – Erbjuder en draghållfasthet på ≥400 MPa och en sträckgräns på ≥250 MPa, vilket ger pålitlig prestanda under PN16-tryckstötar.

• Utmärkt slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och rörledningsvibrationer utan att spricka.

• Korrosionsskydd – I kombination med standard epoxibeläggning (minst 250 μm) motstår kroppen korrosion i vatten, avloppsvatten och allmän industriservice.

3. Skivmaterial – CF8M rostfritt stål (AISI 316)

• Överlägsen korrosionsbeständighet –CF8M erbjuder utmärkt motståndskraft mot grop- och spaltkorrosion, särskilt i kloridmiljöer, havsvatten och aggressiva medier.

• Bred kemisk kompatibilitet – Lämplig för vatten, avloppsvatten, milda kemikalier, syror och alkalier.

• Lång livslängd – De korrosionsbeständiga egenskaperna hos CF8M säkerställer förlängd livslängd även i aggressiva miljöer, vilket minskar utbytesfrekvensen och underhållskostnaderna.

4. Sätesmaterial – EPDM

• Utmärkt vattenbeständighet – EPDM erbjuder enastående motståndskraft mot vatten, ånga och väderpåverkan utomhus, vilket gör den idealisk för vattenförsörjning, avloppsvatten och HVAC-applikationer.

• God kemisk resistens – Motstår utspädda syror, alkalier och ett brett utbud av vattenbehandlingskemikalier inklusive klor och ozon.

• Brett temperaturområde – Upprätthåller tätningsegenskaper från -20°C till +120°C.

• Bubbeltät avstängning – Ger tillförlitlig dubbelriktad tätning, vilket säkerställer noll läckage i båda flödesriktningarna.

5. Aluminiumhandtag – lätt och ergonomiskt

• Reducerad vikt – Aluminium är betydligt lättare än handtag av gjutjärn eller segjärn, vilket minskar den totala ventilvikten och gör installation och drift enklare.

• Korrosionsbeständig – Aluminium bildar naturligt ett skyddande oxidskikt som motstår korrosion, vilket gör det lämpligt för utomhus- och fuktiga miljöer.

• Ergonomisk design – Den släta ytan och balanserade designen ger bekvämt grepp och enkel användning, även efter långvarig användning.

• Låsplatta ingår – Handtaget har en låsplatta för positionslåsning, förhindrar oavsiktlig användning och säkerställer säkert underhåll.

6. ISO 5211 toppfläns – redo för automatisering

Alla våra fjärilsventiler har en standard ISO 5211 toppfläns, vilket ger universell utbytbarhet för olika aktiveringsmetoder:

• Handspak – Snabb manuell av/på-kontroll med låsplatta (standard för denna modell)

• Gear Operator – Självlåsande med öppen-stäng-indikator (större storlekar)

• Elektriska ställdon – På-av eller modulerande typer med 4-20 mA återkoppling

• Pneumatiska ställdon – Dubbelverkande eller fjäderåtergående (felsäker) konstruktioner

• Hydrauliska ställdon – högt vridmoment, undervattens eller explosiva miljöer

Typiska applikationer

Vridspjällsventiler med DI-kropp, CF8M-skiva, EPDM-säte och aluminiumhandtag är tillförlitliga inom ett brett spektrum av industrier:

• Vattenförsörjning och distribution–Kommunala vattenledningar, pumpstationer, distributionsnät.

• Rening av avloppsvatten – Avloppsledningar, reningsverk, avloppssystem.

• VVS-system – Kylvatten, varmvatten, kyltornssystem .

• Industriell bearbetning – Allmänna industriella vattenledningar, kylvatten, processvätskor.

• Brandskydd – Brandvattenledningar, sprinklersystem, delugesystem.

• Bevattning – Bevattningssystem för jordbruk och landskap.

Varför välja Tianjin Worlds Valve?

• Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• Lugventilspecialister. Vi har lång erfarenhet av tillverkning av klackfjärilsventiler för vatten-, industri- och kommunala projekt över hela världen.

• Fördel med handtag i aluminium. Våra aluminiumhandtag minskar ventilvikten och motstår korrosion – idealiskt för utomhusinstallationer och applikationer där vikten spelar roll.

• Fullständig anpassning. Material, storlekar, tryckklasser, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – allt enligt din specifikation.

• 19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet. Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning. Engagerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din ventil i dag:

Oavsett om du behöver denna PN16-konfiguration med aluminiumhandtag, en annan storlek, automatiserad manövrering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga efter din specifikation.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Beläggningsfärg (valfri RAL)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
