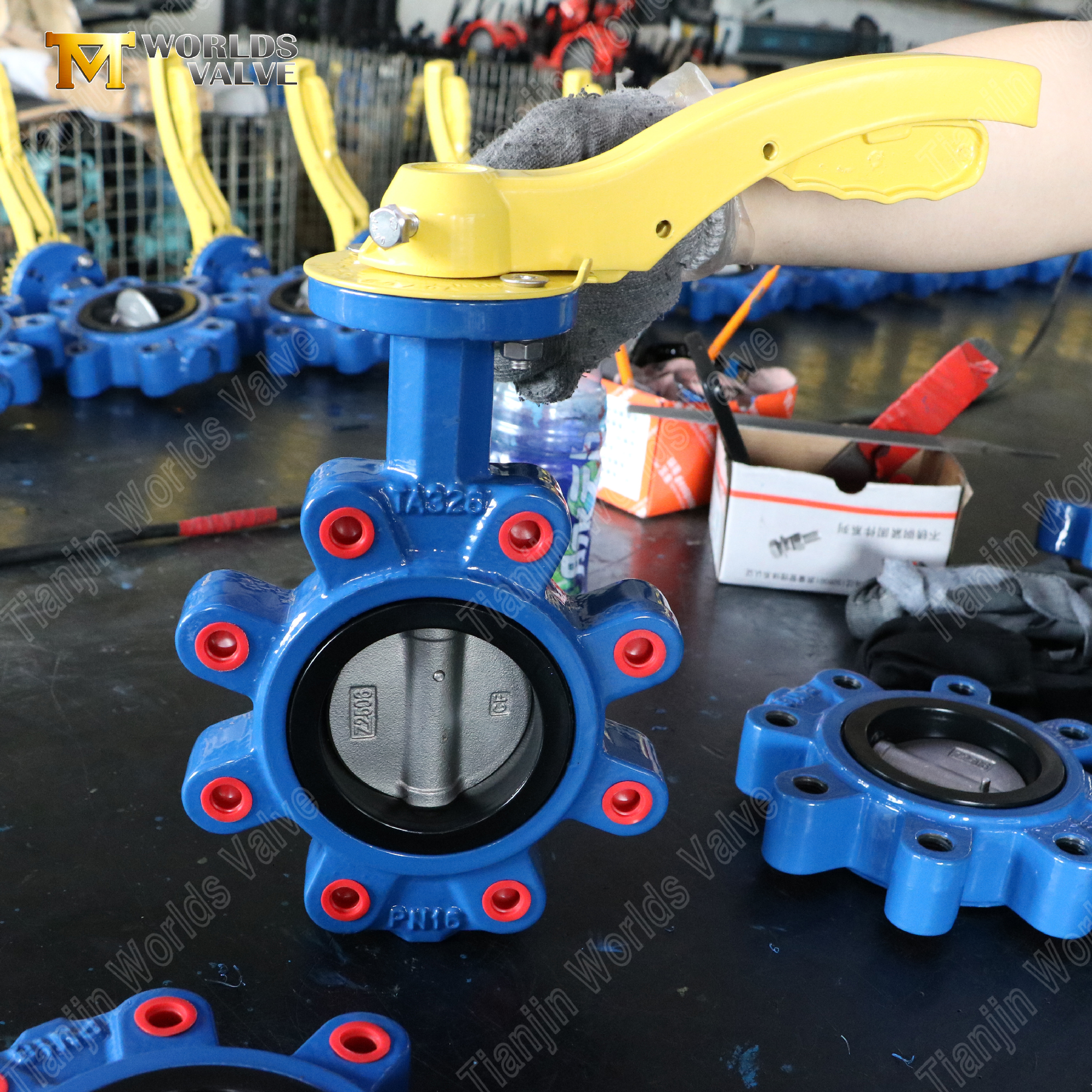

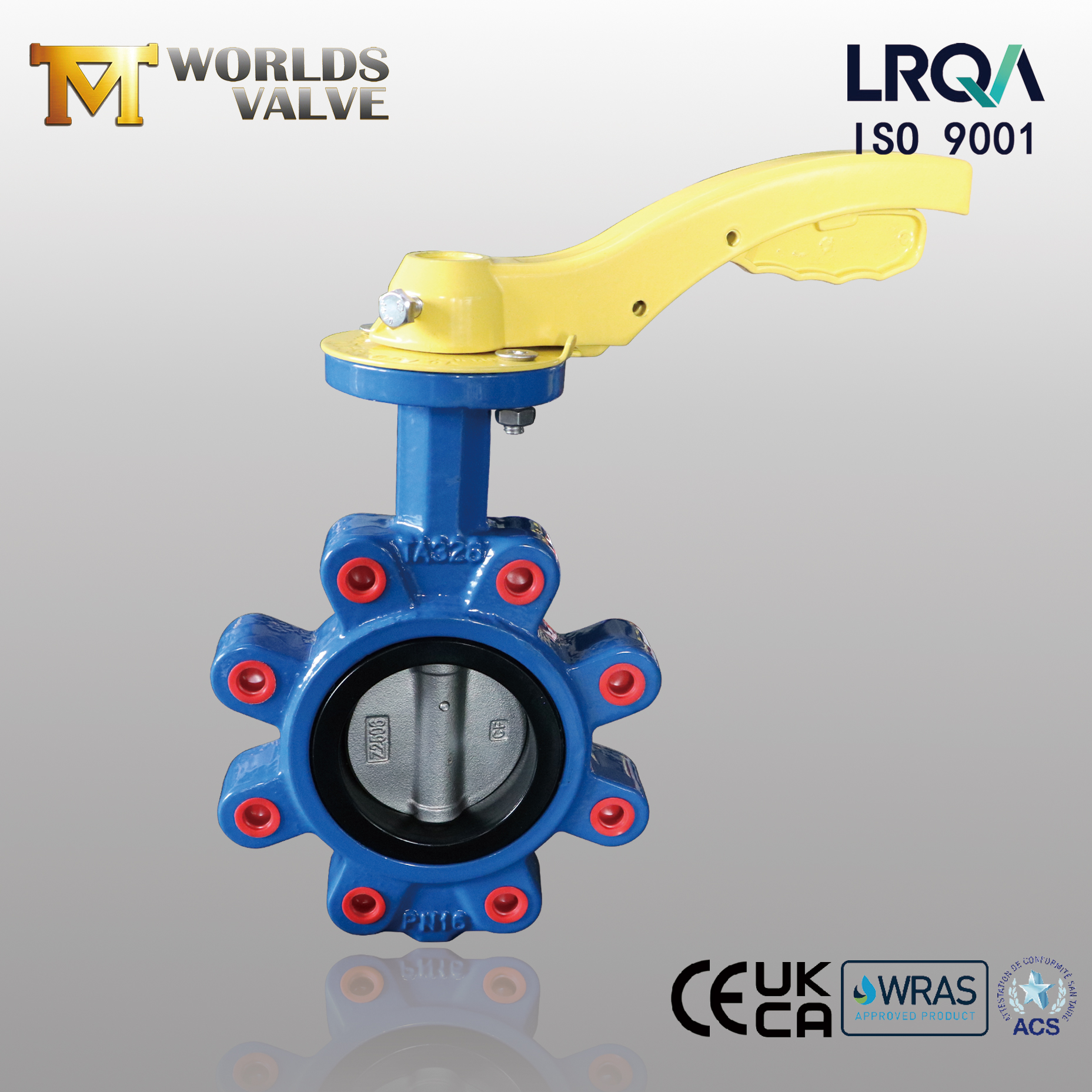

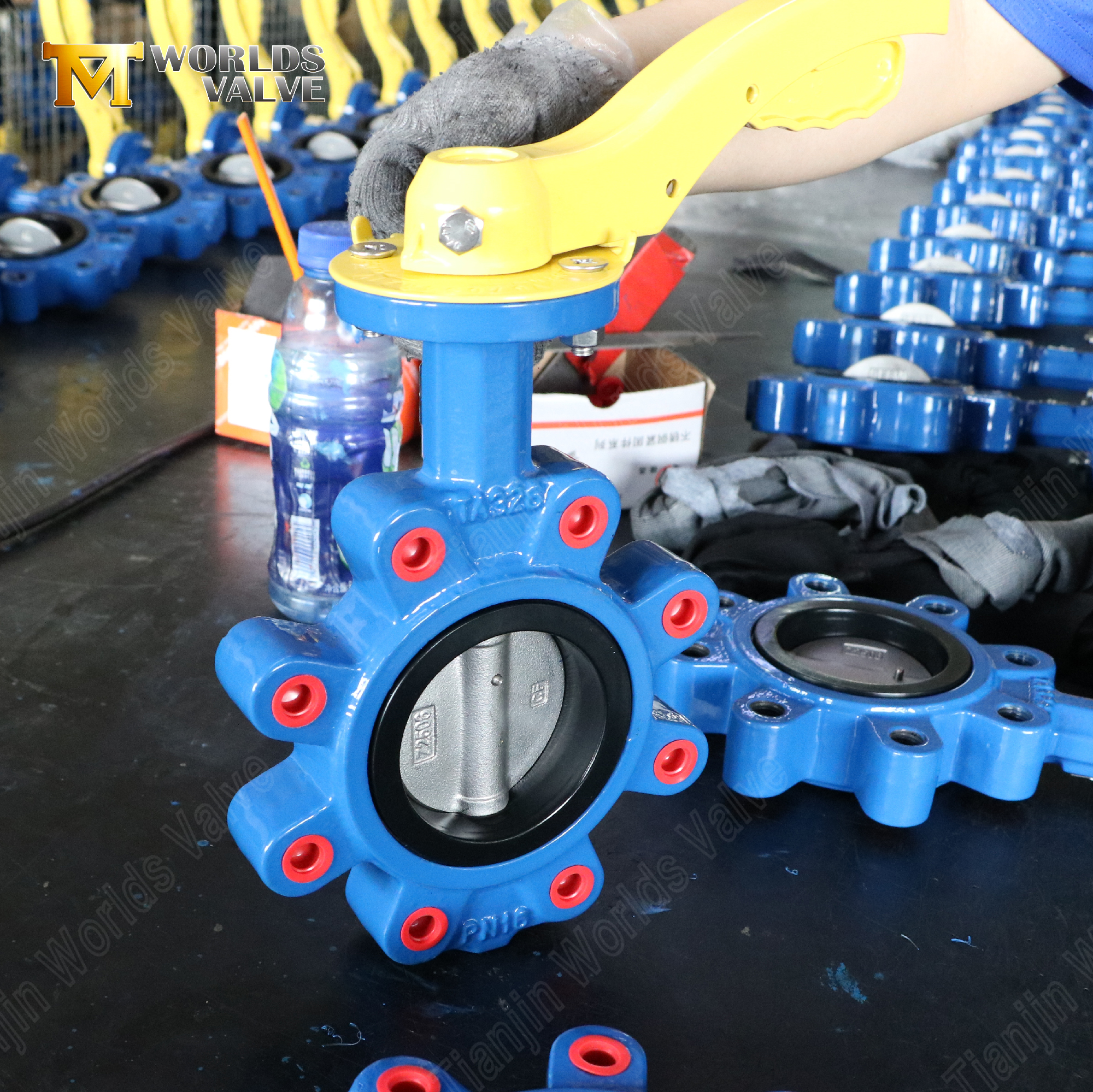

Lug fjärilsventil | CF8M-skiva | PN16

Produktöversikt

Tianjin Worlds lug-fjärilsventil har en kropp av segjärn (GGG40) med en epoxibeläggning, en CF8M (AISI 316) rostfri stålskiva, en SS416 rostfri stålstam och ett NBR-säte (nitrilgummi), klassat för PN16 (16 bar) service. Dess kropp med gängade insatser möjliggör återvändsgränd, vilket gör att ventilen kan bultas direkt på en rörledningsfläns och motstå fullt nominellt tryck från ena sidan – idealiskt för isolering, underhållsavstängningar och framtida linjeförlängningar. CF8M-skivan erbjuder utmärkt motstånd mot gropfrätning och kloridkorrosion, medan den härdade SS416-skaftet ger hög hållfasthet och slitstyrka för pålitlig vridmomentöverföring. NBR-sätet säkerställer bubbeltät försegling med bra olje-, bränsle- och fettbeständighet inom –20℃ till +100℃, även om den inte är lämpad för utomhusexponering för UV/ozon eller starka syror/baser. Ventilen finns tillgänglig från DN50 till DN2000 och uppfyller ISO 5211 för direkt montering av ställdon och används i stor utsträckning inom vattenbehandling, olja och gas, bränslehantering och allmänna industriella applikationer som kräver pålitlig på/av och strypkontroll med oljemotstånd.

Tianjin Worlds Valve Co., Ltd. arbetar under ett ISO 9001-certifierat kvalitetsledningssystem och kan leverera produkter med CE-, UKCA-, WRAS- och ACS-certifieringar på begäran. Vi är en direkt Kina-baserad OEM/ODM-tillverkare, som tillverkar ventiler strikt efter kundens specifikationer. Alla material – kropp, skiva, spindel, säte, tryckklass, flänsstandard, aktivering och beläggning är helt anpassningsbara för att möta dina specifika applikationskrav. Full dokumentation (materialcertifikat med kvarntestrapporter och trycktestrapporter) tillhandahålls vid varje beställning.

Införa:

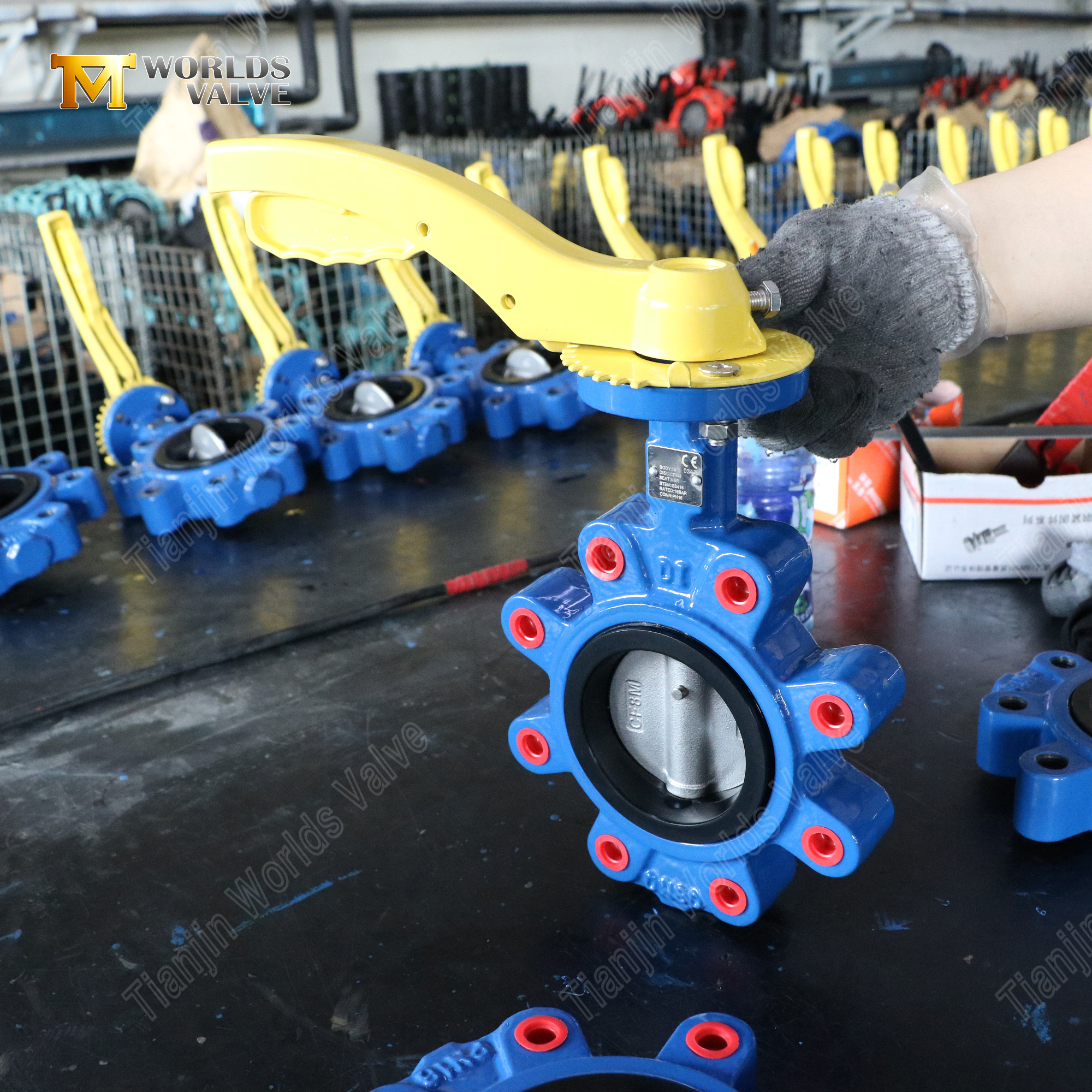

Lug vridspjällsventil med DI-ventilhus & CF8M-skiva | Manuellt styrd

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

CBF01-TL01 - Detaljerad produktinformation

Nyckelfunktioner och fördelar

1. Luggkropp – återvändsgränd servicekapacitet

• Gängade klackinsatser tillåter direkt bultning till en enda fläns för end-of-line isolering.

• Möjliggör borttagning av nedströms rörledning utan att påverka uppströmssidan.

• Kompatibel med EN 1092, ANSI B16.5 och AS2129 flänsar.

2. CF8M skiva i rostfritt stål – överlägsen korrosionsbeständighet

• CF8M (AISI 316) erbjuder utmärkt motståndskraft mot gropfrätning, spaltkorrosion och kloridangrepp.

• Idealisk för havsvatten, bräckt vatten, kemikalier och industriella tillämpningar.

• Överträffar standard 304 kvaliteter i salthaltiga eller sura förhållanden.

3. SS416 stam – hög hållfasthet och slitstyrka

• Martensitiskt rostfritt stål med sträckgräns nästan dubbelt så hög som 316SS.

• Utmärkt bearbetningsförmåga och icke-skakande egenskaper.

• Värmebehandlas för högre styrka och hårdhet.

4. NBR Seat–Oil & Fuel Resistance

• Utmärkt motståndskraft mot oljor, bränslen, alifatiska kolväten och fetter.

• Bra nötningsbeständighet och mekanisk styrka.

• Temperaturområde: -20℃ till +100℃.

• Uppgraderingsalternativ: EPDM (vatten/ånga), Viton (aggressiva kemikalier/hög temperatur).

5. PN16 tryckklassificering – pålitlig prestanda

• Klassad för 16 bar maximalt arbetstryck.

• Skalprovtryck: 24 bar.

• Lämplig för krävande industri- och bruksapplikationer.

6. ISO 5211 direktmontering av ställdon

• Standardiserad toppfläns möjliggör direkt montering av snäckväxel, elektriska eller pneumatiska ställdon.

• Inga anpassade fästen krävs – snabb och säker installation.

7. Helt anpassningsbar OEM/ODM-lösning

• Kroppsmaterial: Segjärn (standard), WCB, CF8, CF8M.

• Skivmaterial: CF8M (standard), CF8, duplex, superduplex, aluminiumbrons.

• Sitsmaterial: NBR (standard), EPDM, Viton, PTFE.

• Stammaterial: SS416 (standard), SS304, SS316, SS431.

• Tryckklasser: PN10, PN16, PN25, Klass 150.

• Flänsstandarder: EN 1092, ANSI B16.5, AS2129, JIS.

• Handhavande: Handspak, snäckväxel, elektriskt ställdon, pneumatiskt ställdon.

• Certifieringar: ISO 9001, CE, UKCA, WRAS, ACS tillgängliga på begäran.

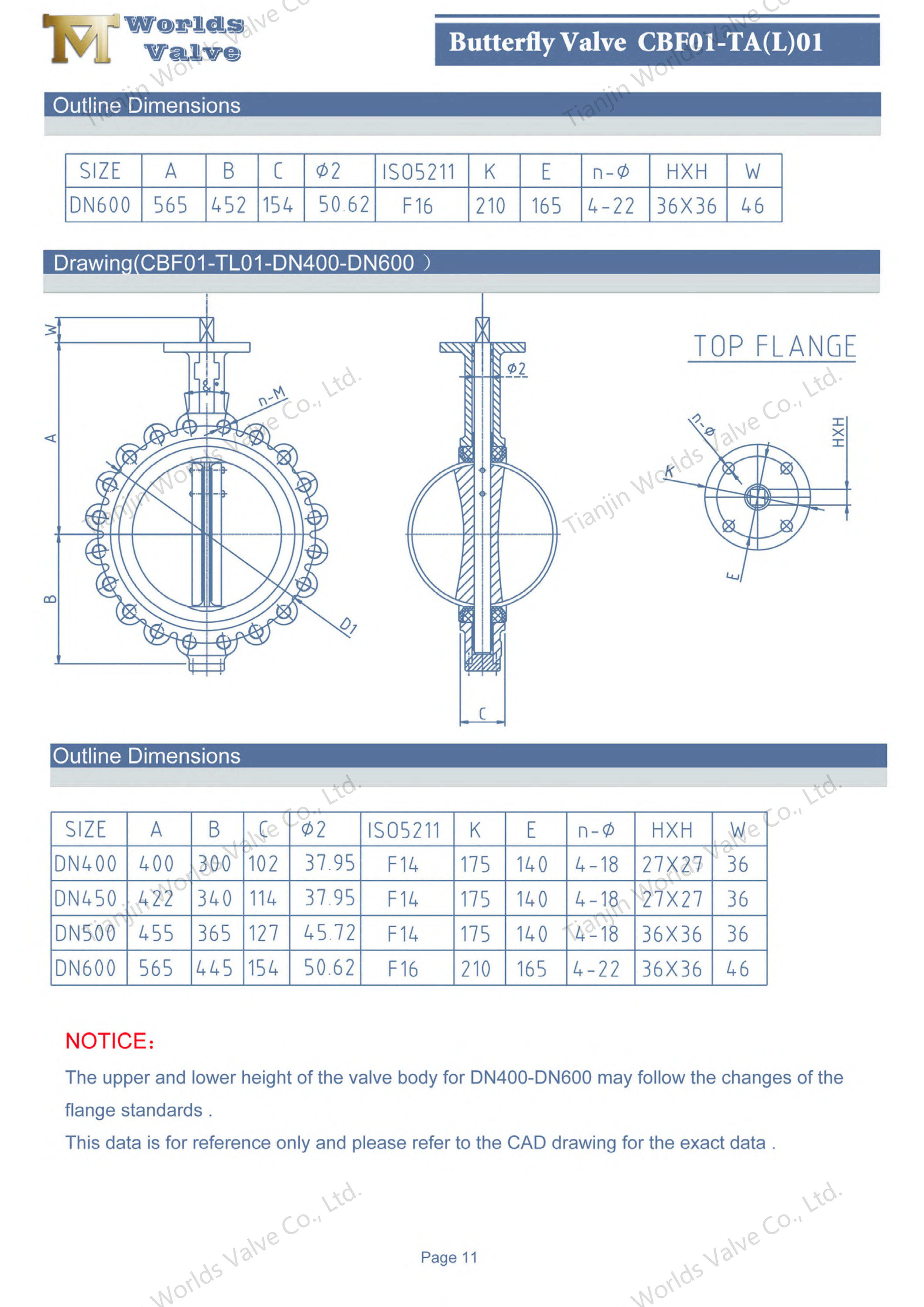

Standard:

Varför välja Tianjin Worlds Valve?

1. Direkt OEM/ODM-tillverkare – Vi tillverkar i vår egen ISO 9001-certifierade fabrik, inte ett handelsföretag. Varje fjärilsventil är tillverkad enligt dina exakta specifikationer.

2. Materialexpertis – Vår CF8M-skiva och NBR-säteskombination ger utmärkt korrosionsbeständighet och olja/bränslekompatibilitet för krävande applikationer.

3. Serviceförmåga för återvändsgränd – Klackdesignen möjliggör isolering av ledningen vid fullt märktryck.

4. Certifierad kvalitet – ISO 9001-certifierad med CE-, UKCA-, WRAS- och ACS-certifieringar tillgängliga på begäran.

5. Fullständig dokumentation – Materialcertifikat (brukstestrapporter) och trycktestrapporter tillhandahålls med varje beställning.

6. Global Export Experience – Levererar ventiler till över 50 länder med pålitlig logistik och teknisk support.

Slutsats:

Vi inbjuder dig att kontakta oss för en konkurrenskraftig offert eller för att ordna ett besök på vår fabrik. Vårt ingenjörsteam är redo att diskutera dina specifika media-, temperatur- och tryckkrav – oavsett om du behöver en standard PN16-fjärilsventil eller en helt anpassad lösning med specialmaterial eller manövrering.
