Maskväxelstyrd skiva av skivventiler med gummifodrad

Tianjin Worlds Valve Co., Ltd. presenterar sin premiummaskväxeldrivna skivfamiljeventiler med gummifodrade, konstruerade för hållbarhet, precision och kostnadseffektiv flödeskontroll i krävande industriella miljöer. Genom att kombinera robust konstruktion med avancerad tätningsteknik är dessa ventiler idealiska för vattenbehandling, VVS och kemiska system som kräver tillförlitlig manuell drift.
  • CBF01-TA01

  • OEM|ODM

Tillgänglighetsstatus:
Kvantitet:
sharethis sharing button

Introduktion:

1. Fjärilsventiler med maskutrustningsmekanism för smidig drift

  - Precisionskontroll: Den korrosionsbeständiga maskväxeln säkerställer slät 0–90 ° rotation, även under högt vridmoment.

  - Självlåsande design: upprätthåller ventilposition utan glidning, vilket eliminerar oavsiktliga justeringar.

  - Utökad livslängd: Härdade stålväxlar med PTFE -smörjfickor minskar slitage.

2. Gummifodrad tätning för överlägsen prestanda

  - Bubble-tight avstängning: EPDM/NBR gummifoder ger klass VI-tätning (per ISO 5208).

  - Kemisk resistens: Tål syror, alkalier och klorerat vatten (pH 4–10).

  -Temperaturmotståndskraft: fungerar från -20 ° C till 120 ° C (-4 ° F till 248 ° F).

3. Design av skivtyp för rymdeffektivitet

  - Kompakt installation: Passar mellan ANSI/DIN/JIS -flänsar utan ytterligare hårdvara.

  - Läckfri anslutning: Integrerade flänspackningar säkerställer nollläckage vid upp till 16 bar (232 psi).

4. Robust konstruktion

  - Kroppsmaterial: Duktil järn (epoxybelagd) eller SS316 för frätande miljöer.

  - Skiva: rostfritt stål med full gummi inkapsling för att förhindra korrosion.

5. Certifierad kvalitet

- Efterlevnad: CE, ISO 9001 och WRAS Certified.

  - Testning: 100% hydrostatisk testad vid 1,5x MAWP.

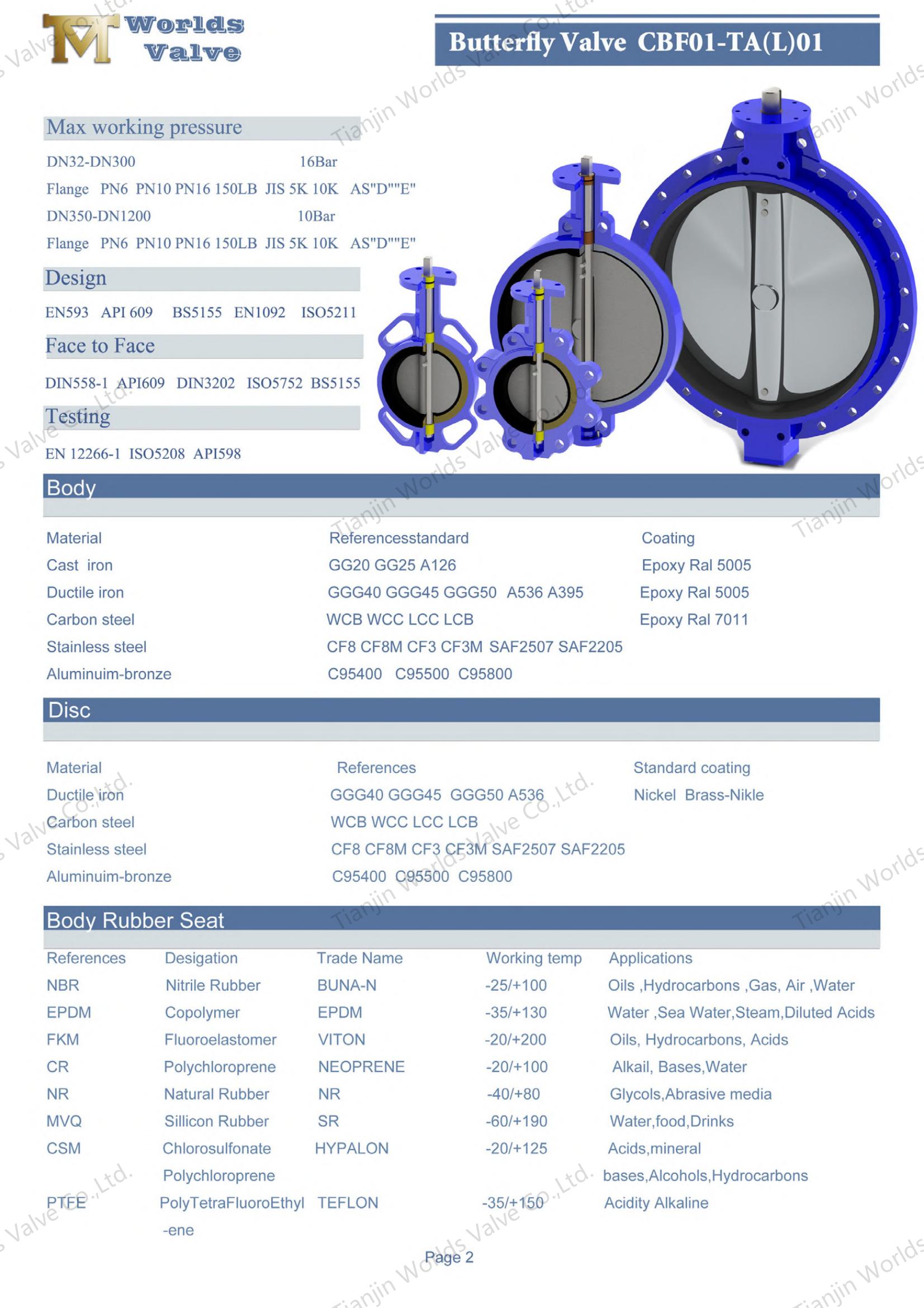

Worm Gear Operated Wafer Type fjärilsventiler med gummifodrad (1)

Varför samarbeta med Tianjin Worlds Valve?

1. Kompetens inom OEM/ODM -tjänster

  Som en pålitlig skivfabriksfabrik erbjuder vi anpassade lösningar anpassade efter dina specifika krav. Från design till leverans säkerställer vi sömlöst exekvering.

2. Underhållsbesparingar

  - Utbytbara gummifoder förlänger serviceintervall med 3x kontra traditionella mönster.

3. Global efterlevnad

  - Förcertifierad för EU, Storbritannien och asiatiska marknader.

4. Anpassning

  - Valfria växellådans positionsindikatorer, låsanordningar eller utökade stjälkar.

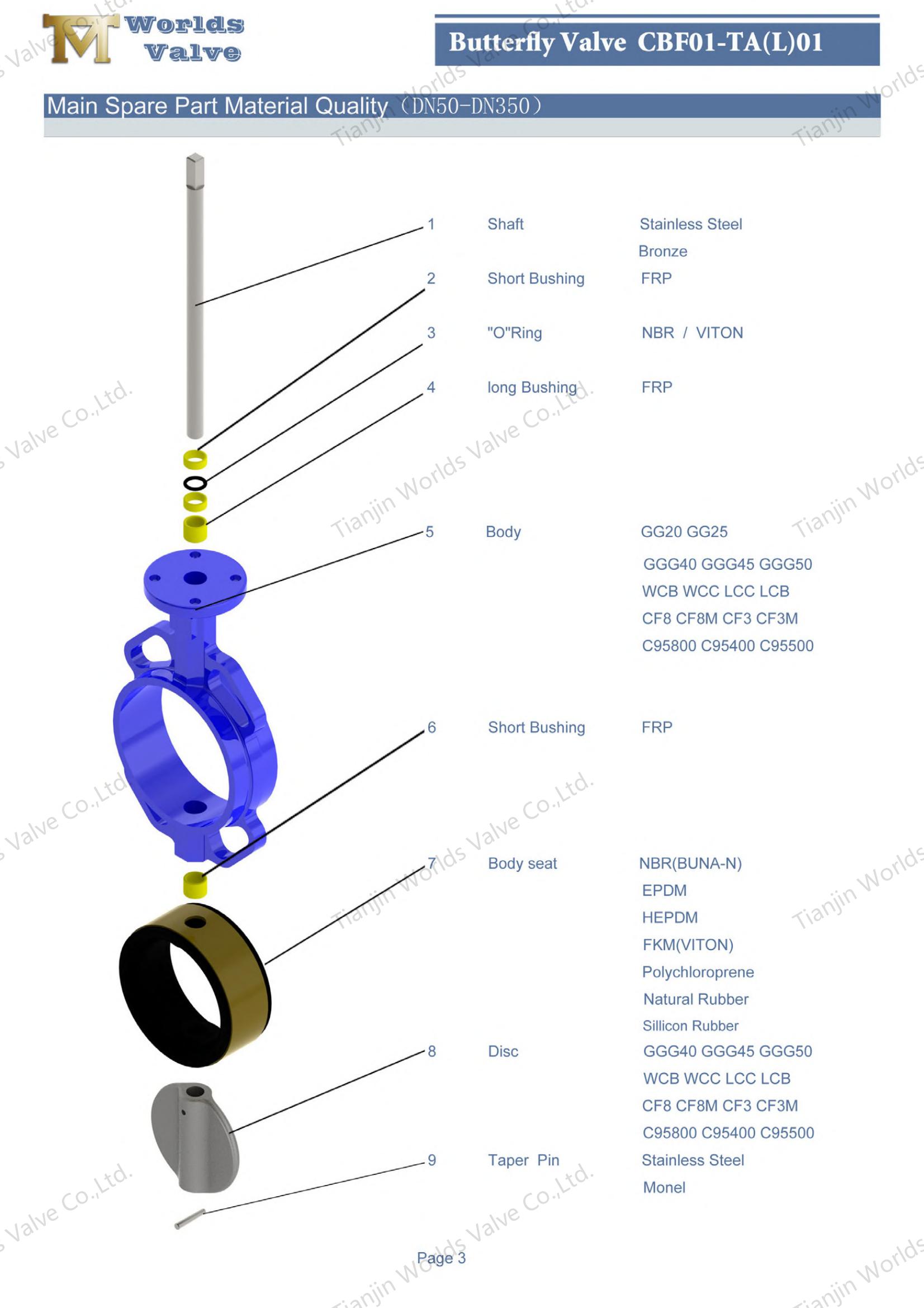

Worm Gear Operated Wafer Type Butterfly Ventiler med gummifodrad (2)

Tekniska parametrar :

Storlek

DN32-DN600

DN650-DN2000

Arbetstryck

16bar

10bar

Skal

24bar

15bar

Täta

18bar

11bar

Driftstemperatur

-45 ℃ ~+150 ℃

Operationsmiljö

Ballast- och bilgesystem          Kemisk bearbetning

Avsaltningsanläggningar   Borriggar    Dricksvatten

Torrpulver     Mat och dryck     Gasväxter

Havc  Gruvindustri  Pappersindustri    Sandhantering     Havsvatten    Sockerbransch

Termoteknisk vattenbehandling   Spillvatten

Körning  metod

Hand  Spak  Maskutrustning  Elektrisk  Pneumatisk

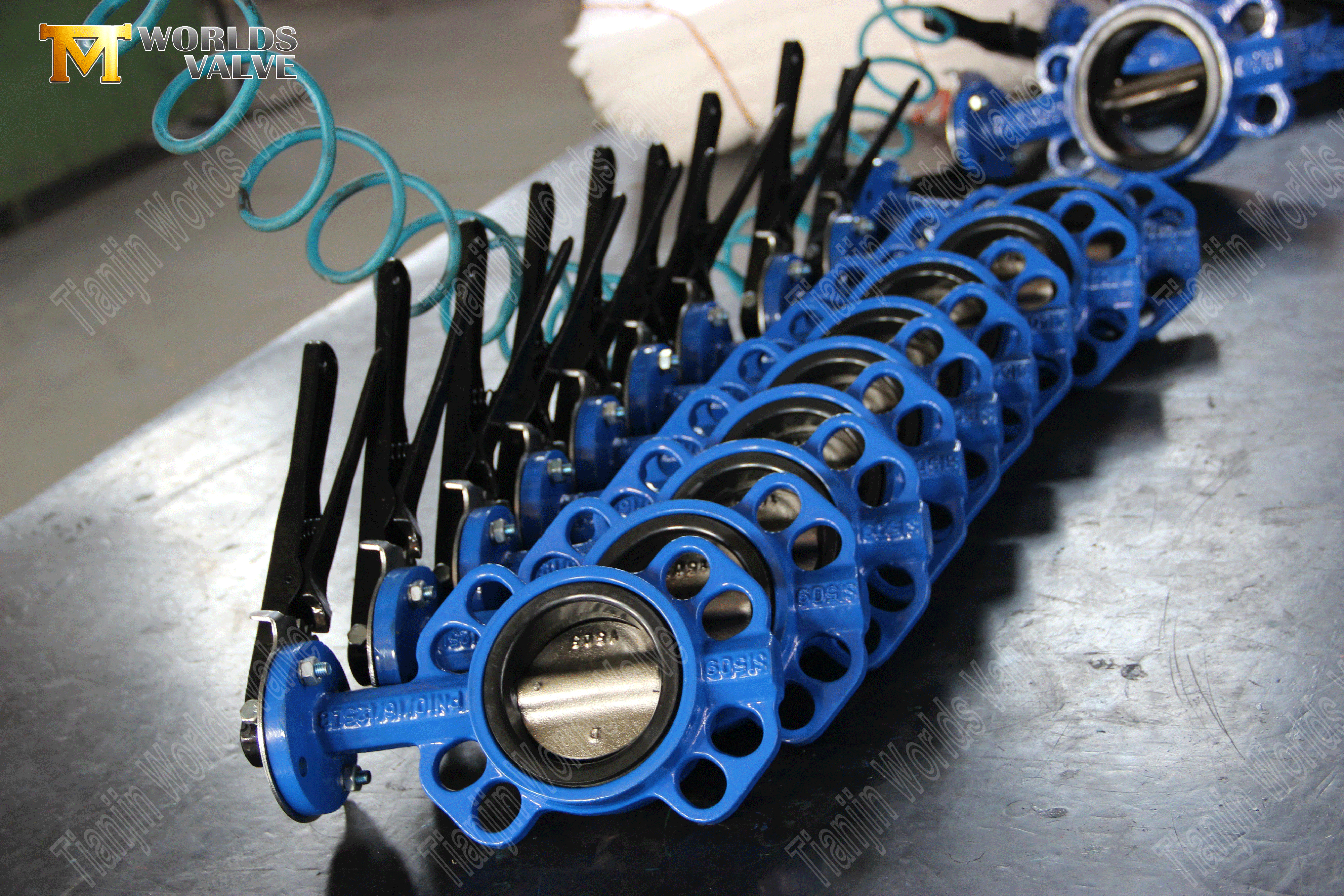

Worm Gear Operated Wafer Type Butterfly Ventiler med gummifodrad (10)

Huvudmaterial:

Namn

Material

Kropp

Gjutjärn  Duktil järn  Kolstål  Rostfritt stål  Al -brons

Skiva

Duktil järn  Rostfritt stål  Al -brons

Axel

Rostfritt stål  Monel K500

Seat

Bura  Nbr  Epdm  Viton  Ptfe  Hepdm  Neopren  Hypalon naturgummi

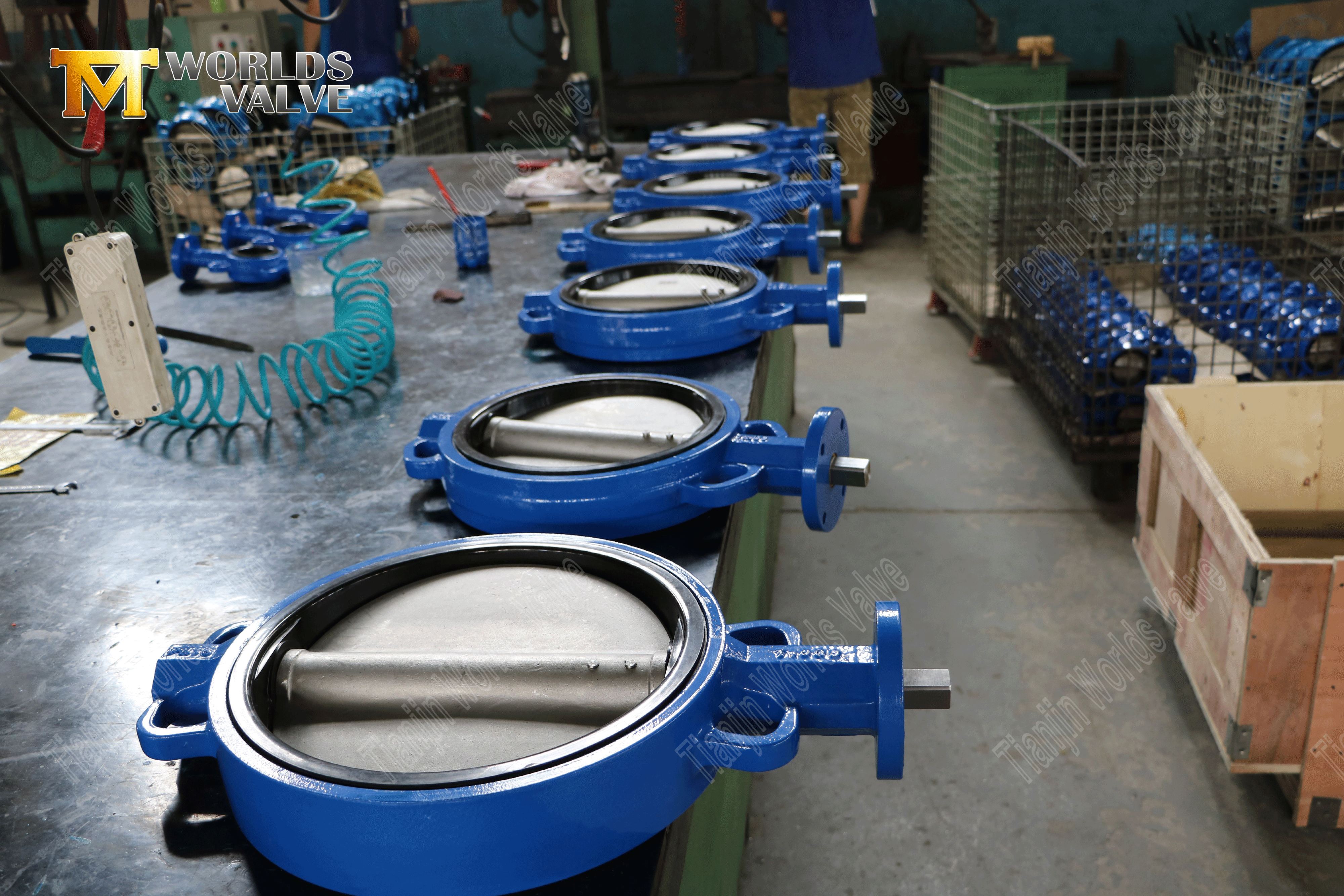

Worm Gear Operated Wafer Type Butterfly Ventiler med gummifodrad (3)

Verkställande standard:

Konstruktionsstandard

EN 593, MSS SP67 API 609  BS5155

Inspektion och test

API 598  ISO 5208  EN 12266

Slutstandard

ANSI B16.1 Cl. 125LB & B16.5 Cl. 150 kg

Som 2129 Tabell D&E   BS 10 Tabell D&E

DIN 2501 PN6, PN10 & PN16

EN 1092 PN6, PN10 & PN16

ISO 2531 PN6, PN10 & PN16

ISO 7005 PN6, PN10 & PN16

KS B 1511 / JIS B 2210 5K & 10K

MSS SP44 CL. 150 kg  Awwa c207

SABS 1123 Tabell 1000/3 & tabell 1600/3

Ansikte mot ansikte

ISO 5752, EN 558, MSS SP67 och API 609 DIN3202

Toppfläns

ISO 5211 (enligt kundens behov)

Worm Gear Operated Wafer Type Butterfly Ventiler med gummifodrad (4)

Slutsats:

Upptäck maskväxeldrivna skivfjärilventiler med gummifoder - CE, ISO och WRAS certifierade för vatten, VVS och kemiska system. Begär prissättning och specifikationer idag!
