Olika typer av vridspjällsventiler – vilken passar ditt system?

Att välja rätt fjärilsventil för ditt system är ett avgörande beslut som kan påverka prestandan och livslängden för ditt rörnät. Med olika typer tillgängliga är det viktigt att förstå skillnaderna mellan dem för att göra ett välgrundat val. Den här artikeln utforskar de vanligaste typerna av fjärilsventiler, såsom wafer, lug och flänsade varianter, för att hjälpa dig att avgöra vilken som är bäst lämpad för dina behov. Oavsett om du arbetar med ett vattenbehandlingssystem, VVS eller industriella rörledningar, kan du förstå de olika ventiltyperna göra ett smart och kostnadseffektivt beslut för din rörledning.

Varför ventiltyp spelar roll i rörsystem

Att välja rätt typ av ventil är viktigt för alla rörsystem. Den typ av ventil du väljer kommer att påverka installationen, servicebarheten och den totala kostnaden. Varje typ av vridspjällsventil är designad för specifika operativa behov, och att förstå dessa skillnader kan hjälpa till att optimera prestandan.

Effekt på installation, servicebarhet och kostnad

Installation: Anslutningstypen och utformningen av vridspjällsventilen spelar stor roll för hur lätt den kan installeras. Till exempel är wafer-fjärilsventiler idealiska för installation mellan flänsar, vilket gör dem enklare och snabbare att installera, medan flänsade fjärilsventiler kräver bultar i flänsar och kan kräva mer ansträngning.

Servicevänlighet: Ventiler som fjärilsventiler möjliggör enkel borttagning utan att koppla bort hela röret, vilket gör dem mer bekväma för underhåll. Å andra sidan kan wafer och flänsade fjärilsventiler kräva ytterligare steg för service, beroende på applikation.

Kostnad: Olika ventiltyper kommer med olika prisklasser. Wafer-fjärilsventiler tenderar att vara mer överkomliga på grund av deras enkla design och minskade materialkrav, medan flänsventiler vanligtvis är dyrare på grund av deras komplexitet och installationskrav.

Genom att förstå effekten av ventiltyp på dessa faktorer kan du fatta det bästa beslutet för din specifika applikation, och balansera prestanda med kostnadseffektivitet.

Vanliga typer av vridspjäll förklaras

Vridspjällsventiler finns i olika typer, var och en designad för att uppfylla specifika krav i ett rörsystem. Nedan finns förklaringar av de vanligaste typerna: wafer, lug, flänsade och mer specialiserade varianter.

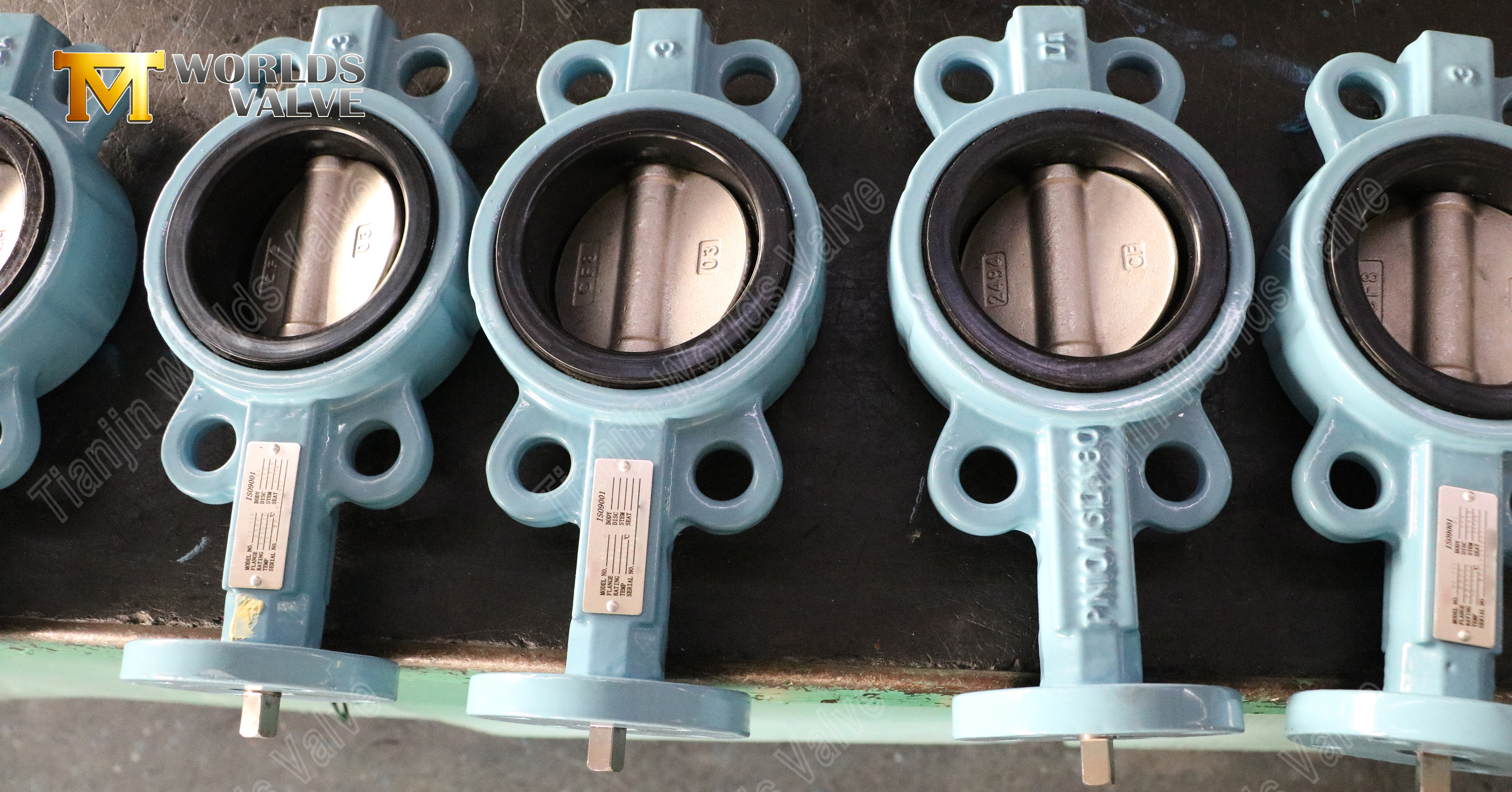

Wafer fjärilsventil – definition, fördelar, typiska användningsfall

En wafer fjärilsventil är en kompakt, lätt ventil som sätts in mellan två flänsar och bultas direkt på röret. Dess enkelhet gör den till ett utmärkt val för system där utrymme och kostnad är viktiga faktorer.

Fördelar: Waferdesignen ger en kostnadseffektiv, utrymmesbesparande lösning. Den är enklare att installera och kräver färre komponenter, vilket gör den lämplig för standardapplikationer för flödeskontroll.

Användningsfall: Wafer-fjärilsventiler är idealiska för vattenförsörjningssystem, HVAC-applikationer och andra lågtrycksrörledningar där utrymmesbegränsningar och kostnader är kritiska.

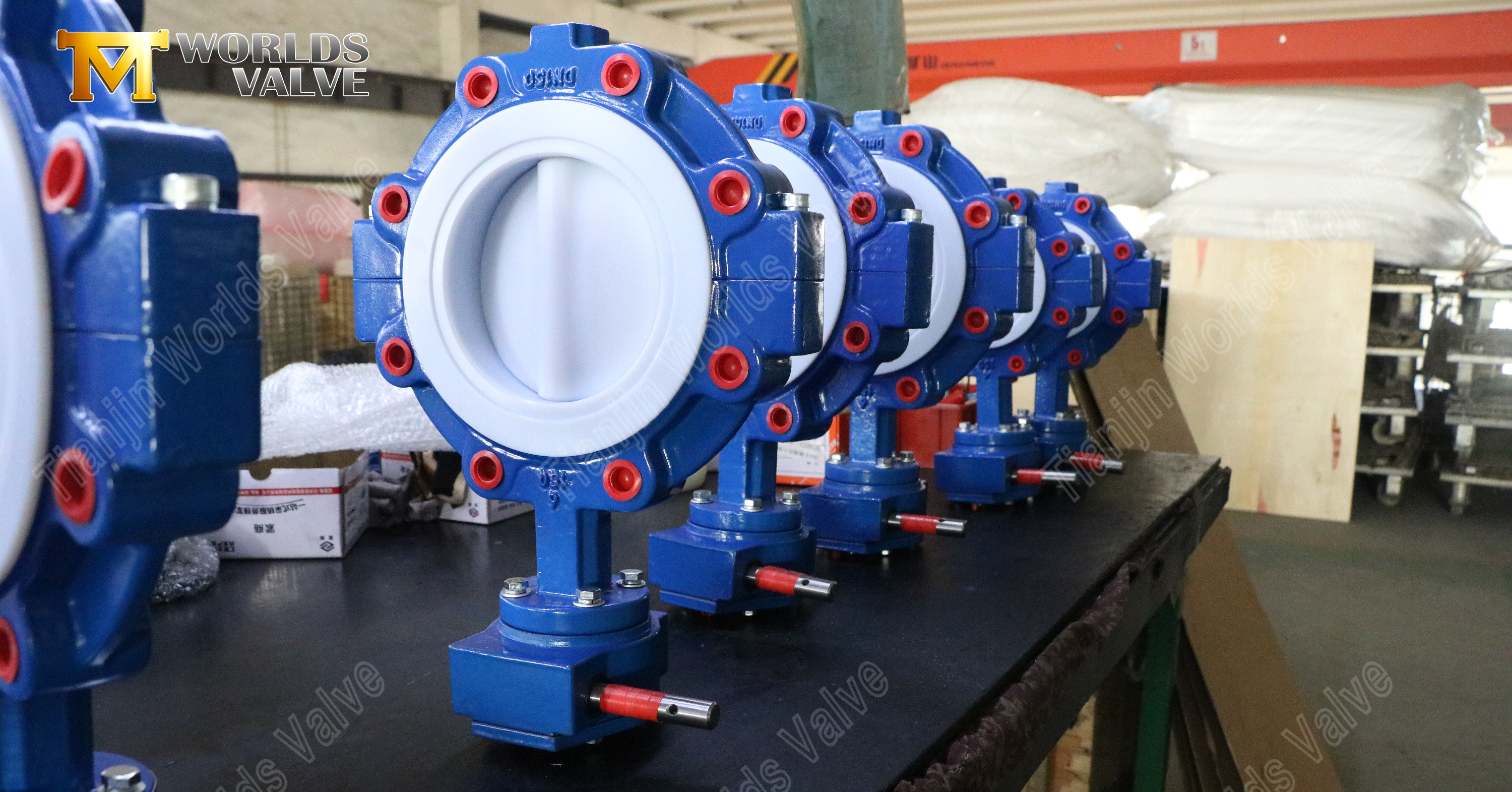

Lug fjärilsventil – definition, fördelar, jämförelse

En klackfjärilsventil liknar waferventilen men har gängade klackar som möjliggör borttagning utan att demontera röret. Detta gör det mer flexibelt i applikationer som kräver återvändsgränd service eller där underhåll och byte behöver utföras utan att störa resten av systemet.

Fördelar: Lug-fjärilsventiler är idealiska för återvändsgränd service och kan användas i system där demontering eller utbyte är nödvändig utan att hela rörsystemet är offline.

Användningsfall: Dessa ventiler används ofta i vattenreningsverk, brandskyddssystem och i industrisystem som kräver mer flexibilitet under installation eller underhåll.

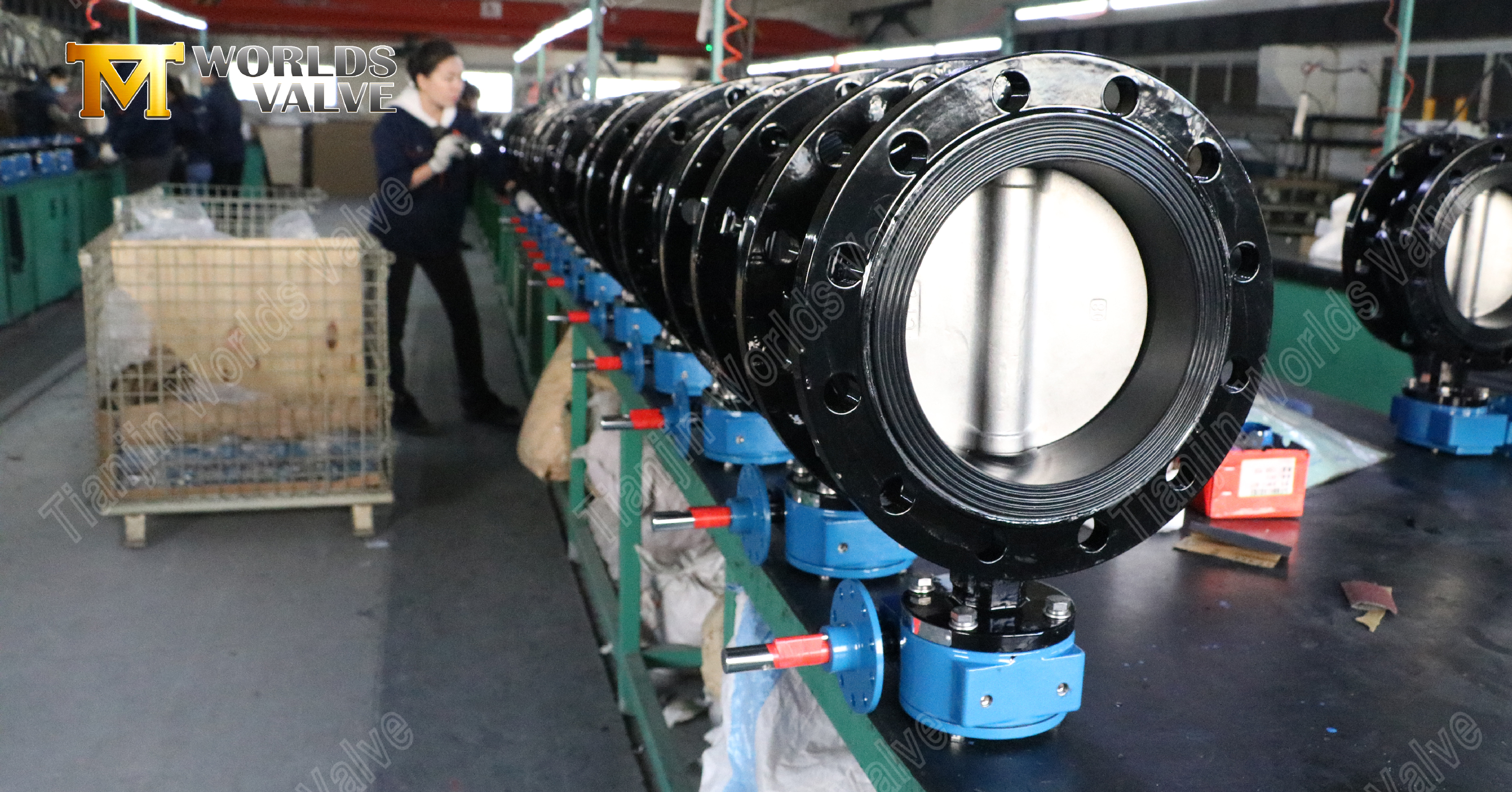

Flänsad fjärilsventil – funktioner och när den används

En flänsad vridspjällsventil är utformad med flänsar i båda ändar, vilket gör att den kan skruvas direkt på rörledningen. Denna typ används vanligtvis i större, mer komplexa system där säkra anslutningar är nödvändiga för att hantera högre tryck eller temperaturer.

Fördelar: Den flänsade designen erbjuder en stark, säker anslutning, vilket gör den lämplig för applikationer som involverar högre tryck och stora flödeshastigheter.

Användningsfall: Flänsade fjärilsventiler används ofta i kemisk bearbetning, kraftverk och stora industriella rörsystem.

U-sektion & spårad vridspjäll – kort översikt

Utöver wafer, lug och flänsdesign finns det också specialiserade typer som u-sektion och räfflade fjärilsventiler. Dessa varianter är designade för specifika applikationer som kräver mer unika installationsmetoder eller prestandaegenskaper.

U-sektionsspjällventiler används ofta i applikationer där ett U-format spår i röret är nödvändigt för en säker, läckagesäker anslutning. Dessa ventiler används ofta i bevattning och vätskekontrollsystem.

Räfflade vridspjällsventiler använder en räfflad röranslutning, vilket gör dem lätta att installera och underhålla. De finns ofta i brandskyddssystem, vattendistributionsnät och andra industriella tillämpningar.

Tianjin Worlds Valve erbjuder en rad av dessa typer, vilket gör att du kan välja det bästa alternativet baserat på ditt systems krav.

Jämföra wafer vs lug vs flänsad – viktiga beslutsfaktorer

När du väljer en vridspjäll för ditt rörsystem finns det flera faktorer att ta hänsyn till. Valet mellan wafer, lug och flänsade fjärilsventiler beror på specifikationerna för din applikation, såsom behovet av återvändsgränd service, installationskrav och kostnad.

Installation/underhåll, återvändsgränd service, kostnad, utrymmesbegränsningar

Wafer-fjärilsventiler är vanligtvis det mest prisvärda alternativet, men de kräver att rörledningen tas offline för underhåll, och de kan inte användas för återvändsgränd. De är dock kompakta och idealiska för installationer med begränsad utrymme.

Lug-fjärilsventiler erbjuder mer flexibilitet, vilket möjliggör borttagning och utbyte utan att störa hela rörledningen. De är dyrare än waferventiler men erbjuder ytterligare fördelar, såsom lätt underhåll och förmågan att hantera återvändsgränd.

Flänsade fjärilsventiler är det säkraste alternativet för högtryckssystem, men de tenderar att vara större och dyrare. De är väl lämpade för industriella applikationer där robusta anslutningar behövs.

Genom att överväga dessa faktorer kan du avgöra vilken typ av vridspjällsventil som passar bäst för ditt system.

Hur man väljer rätt typ för dina behov

När du väljer en vridspjällsventil är det viktigt att ställa rätt frågor för att säkerställa att du väljer rätt typ för din applikation. Här är några viktiga överväganden:

Rörstorlek: Olika ventiltyper finns tillgängliga för olika rörstorlekar, och att välja rätt storlek är avgörande för att bibehålla flödeseffektiviteten.

Tryckklassificering: Se till att ventilen kan hantera tryckkraven i ditt system. Flänsade ventiler är vanligtvis bättre lämpade för högtryckstillämpningar.

Service slut: Om ditt system kräver återvändsgränd service, kan en klackfjärilsventil vara det bästa alternativet.

Underhåll: Tänk på hur ofta ventilen behöver underhållas och om du behöver en ventil som enkelt kan tas bort utan att störa hela systemet.

Tianjin Worlds Valve erbjuder ett brett utbud av fjärilsventiler, inklusive wafer-, lug- och flänsmodeller, vilket ger dig flexibiliteten att välja det bästa alternativet för dina specifika behov.

Slutsats

Att välja rätt vridspjällsventil är avgörande för att säkerställa effektiviteten och tillförlitligheten hos ditt rörsystem. Oavsett om du väljer en wafer fjärilsventil för utrymmesbesparande installation, en klackfjärilsventil för att underlätta underhållet eller en flänsad vridspjällsventil för robust prestanda i högtrycksapplikationer, genom att förstå skillnaderna mellan dessa typer kan du fatta ett välgrundat beslut.

Tianjin Worlds Valve tillhandahåller ett varierat utbud av fjärilsventiler för att möta de unika behoven hos ditt system. Våra produkter är designade för hållbarhet, effektivitet och tillförlitlighet, och vi erbjuder en mängd olika typer för att passa olika applikationer. Om du är osäker på vilken ventil som är rätt för dig, kontakta oss idag för att diskutera dina behov och utforska hela vårt utbud av vridspjällsventiler.

FAQ

F1: Vad är skillnaden mellan wafer och lug fjärilsventiler?
A1: Wafer-fjärilsventiler installeras mellan flänsar och används vanligtvis i system där utrymmet är begränsat. Lug-fjärilsventiler har gängade klackar som möjliggör borttagning utan att koppla bort hela systemet, vilket gör dem idealiska för återvändsgränd.

F2: Vilken typ av fjärilsventil är bäst för högtryckssystem?
A2: Flänsade fjärilsventiler är de mest lämpliga för högtryckssystem på grund av deras säkra skruvförband och förmåga att hantera större flödeshastigheter.

F3: Kan jag använda en wafer-fjärilsventil i utomhusapplikationer?
A3: Ja, wafer-fjärilsventiler kan användas utomhus, men det är viktigt att välja en med ett korrosionsbeständigt material, såsom rostfritt stål, för att motstå miljöförhållanden.

F4: Vilket underhåll krävs för fjärilsventiler?
A4: Vridspjällsventiler kräver i allmänhet minimalt underhåll, men det är viktigt att regelbundet inspektera tätningen och skivan för slitage. Kläm- och flänstyper ger enklare underhåll tack vare sin avtagbara design.
