CBF02-TL01
OEM | ODM | WDS
| Kvantitet: | |
|---|---|

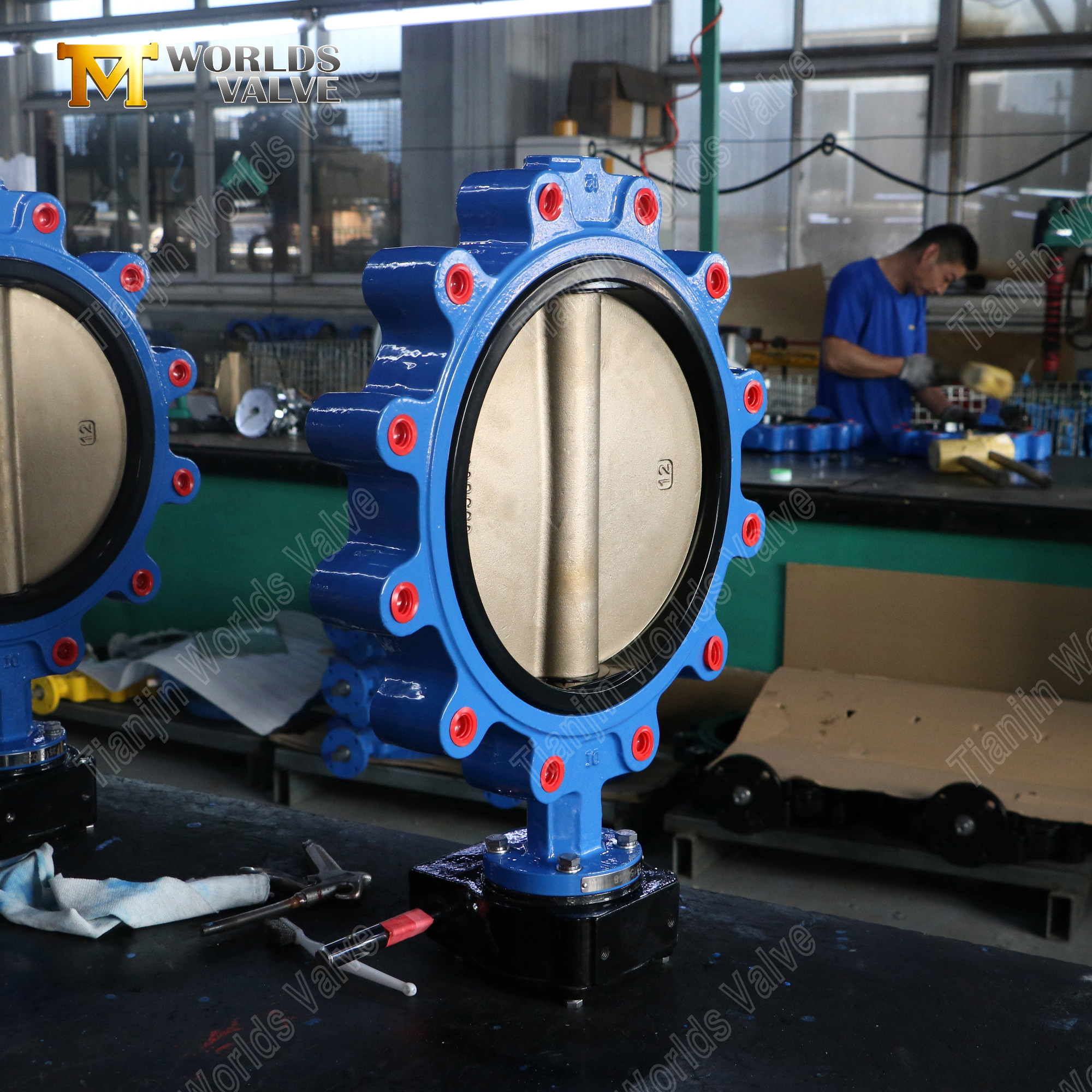

Nyckeln till dess prestanda är den förstklassiga materialkombinationen: en korrosionsbeständig **CF8M (AISI 316 rostfritt stål) skiva** i kombination med ett fjädrande **EPDM-säte**, vilket säkerställer en långvarig, bubbeltät tätning. Den distinkta **LUG-liknande karosskonstruktionen** möjliggör enkel installation och borttagning från ena sidan av en rörledning, vilket gör den idealisk för systemslut-of-line-applikationer eller där nedströms flänsborttagning inte är möjlig. Vi erbjuder denna ventil i ett omfattande storleksintervall från **DN50 till DN1200**, som tillgodoser ett brett spektrum av projektkrav.
Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll
CBF02-TL01-Drift- och underhållsmanual LADDA NER
1. Robust LUG-design för flexibel installation och end-of-line service
Ventilhuset är tillverkat med integrerade gängade insatser (tappar), vilket ger exceptionell flexibilitet. Denna design gör att ventilen kan skruvas direkt på en enda fläns, vilket möjliggör enkelt underhåll utan att demontera hela rörledningssektionen. Det är särskilt fördelaktigt för end-of-line service eller döda applikationer, och erbjuder en säker och pålitlig anslutning.

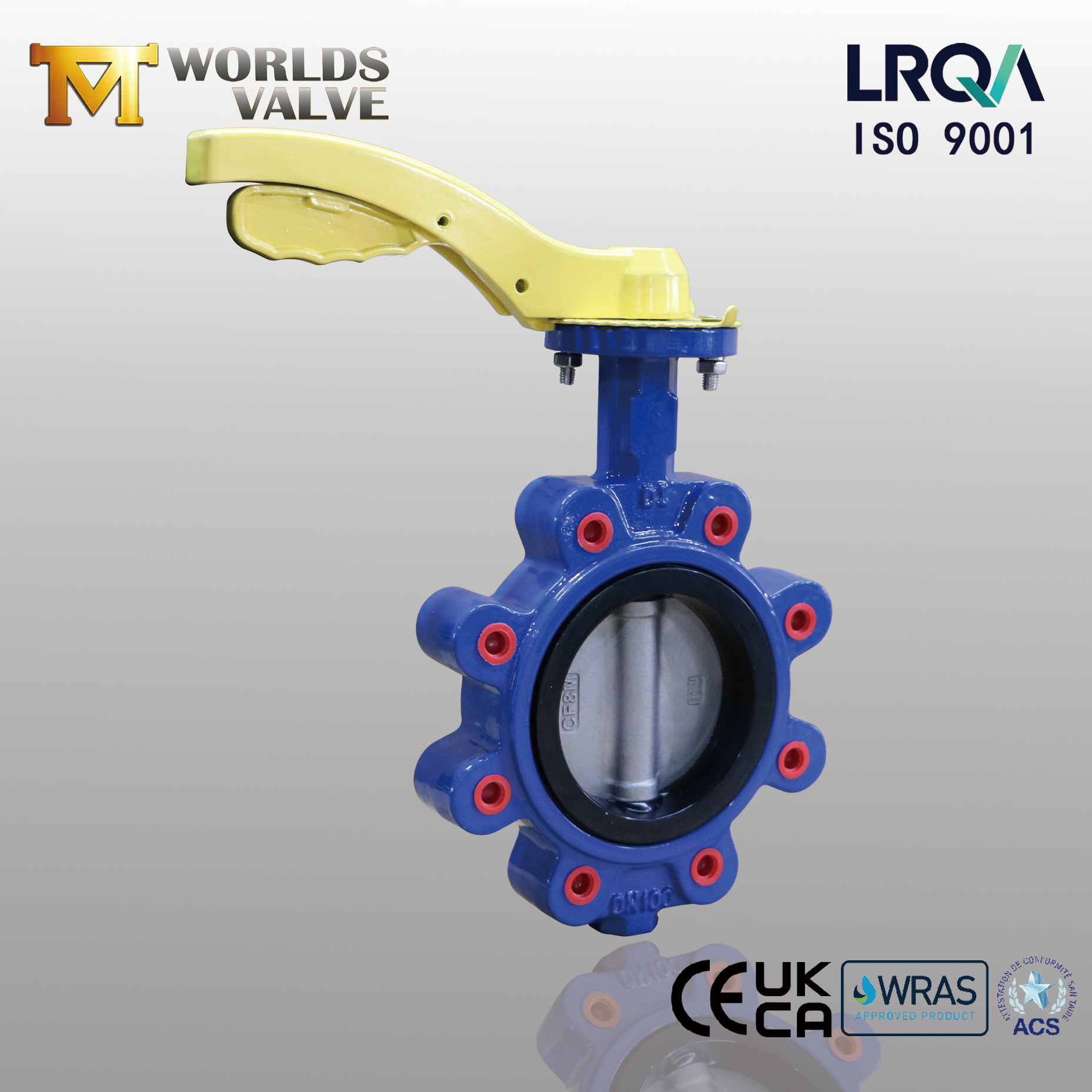

2. Manuellt handtag för direkt och pålitlig kontroll
Utrustad med ett robust manuellt handtag, ger denna ventil omedelbar och intuitiv kontroll över vätskeflödet. Den visuella positionsindikatorn (parallellt eller vinkelrätt mot röret) ger en tydlig statusbekräftelse med ett ögonkast. Denna enkla, växelfria design säkerställer tillförlitlig drift utan behov av externa strömkällor, vilket gör den perfekt för vanliga på/av-uppgifter.
3. Överlägsen materialkombination för hållbarhet och tät försegling
**CF8M (AISI 316) rostfritt stålskiva** ger enastående motståndskraft mot korrosion och gropfrätning, särskilt från klorider, vilket säkerställer lång livslängd i vatten och milt aggressiva media. **EPDM-elastomersätet** ger utmärkt tätningselasticitet, stark motståndskraft mot vatten och väderpåverkan och pålitlig prestanda över ett brett temperaturområde. Denna sammankoppling garanterar en lång livslängd med minimalt underhåll.
4. Brett storleksområde (DN50-DN1200) & högtryckskapacitet (PN16)
Vår produktionskapacitet täcker ett brett spektrum från DN50 till DN1200 med stor diameter, och möter behoven för både standard- och storskaliga pipelineprojekt. Den här ventilen är klassad för **PN16**-tryck och är konstruerad för att hantera högre systemtryck med tillförsikt, vilket säkerställer säker avstängning och systemintegritet i mer krävande applikationer.
Parameter | Specifikation |
Modell | Vridspjällsventil (CBF02-TL01) |
Storlekar | DN50-DN1200 |
Tryckvärdering | PN6/10/16/150LB/JIS10K/AS "D"/ "E" |
Design | EN593 BS5155 EN1092 ISO5211 |
Testning | ISO5208 EN12266-1 |
TOP Fläns | ISO5211 (enligt kundens behov) |
Ansikte mot ansikte | EN558-1 DIN3202 ISO5752 BS5155 |
Standard | ASME B16.34 |
Kropp | Duktilt järn |
skiva | CF8M (AISI 316 rostfritt stål) |
Seat | EPDM |
Stam | SS431 |
Certifierad kvalitet och global efterlevnad: Vi är en **ISO 9001 certifierad** tillverkare. Våra ventiler är designade för att möta internationella standarder och kan levereras för att uppfylla **WRAS, ACS, UKCA, CE** och andra certifieringar på begäran, vilket säkerställer acceptans på marknader över hela världen.
Expert OEM/ODM-tillverkare: Som specialiserad OEM/ODM-partner erbjuder vi omfattande anpassning. Utöver standardspecifikationerna kan vi justera material (t.ex. olika säteselastomerer, belagda kroppar), tryckklasser och aktiveringsmetoder (växel, elektrisk, pneumatisk) för att passa ditt exakta projektritning.
Beprövad global leverantör: Med lång erfarenhet av att exportera till dussintals länder förstår vi kraven på internationella projekt. Vårt team säkerställer professionell support, tydlig kommunikation och pålitlig logistik från förfrågan till leverans.
Vattenrenings- och distributionsanläggningar
VVS-system (värme, ventilation, luftkonditionering)
Brandskyddssprinklersystem
Industriell processvatten & kylkretsar
Nät för bevattning och vattenförsörjning
För detaljerade offerter, CAD-ritningar, eller för att diskutera anpassning av denna PN16 LUG-fjärilsventil för ditt projekt, kontakta Tianjin Worlds Valve Co., Ltd. idag.
