Innehållsförteckning

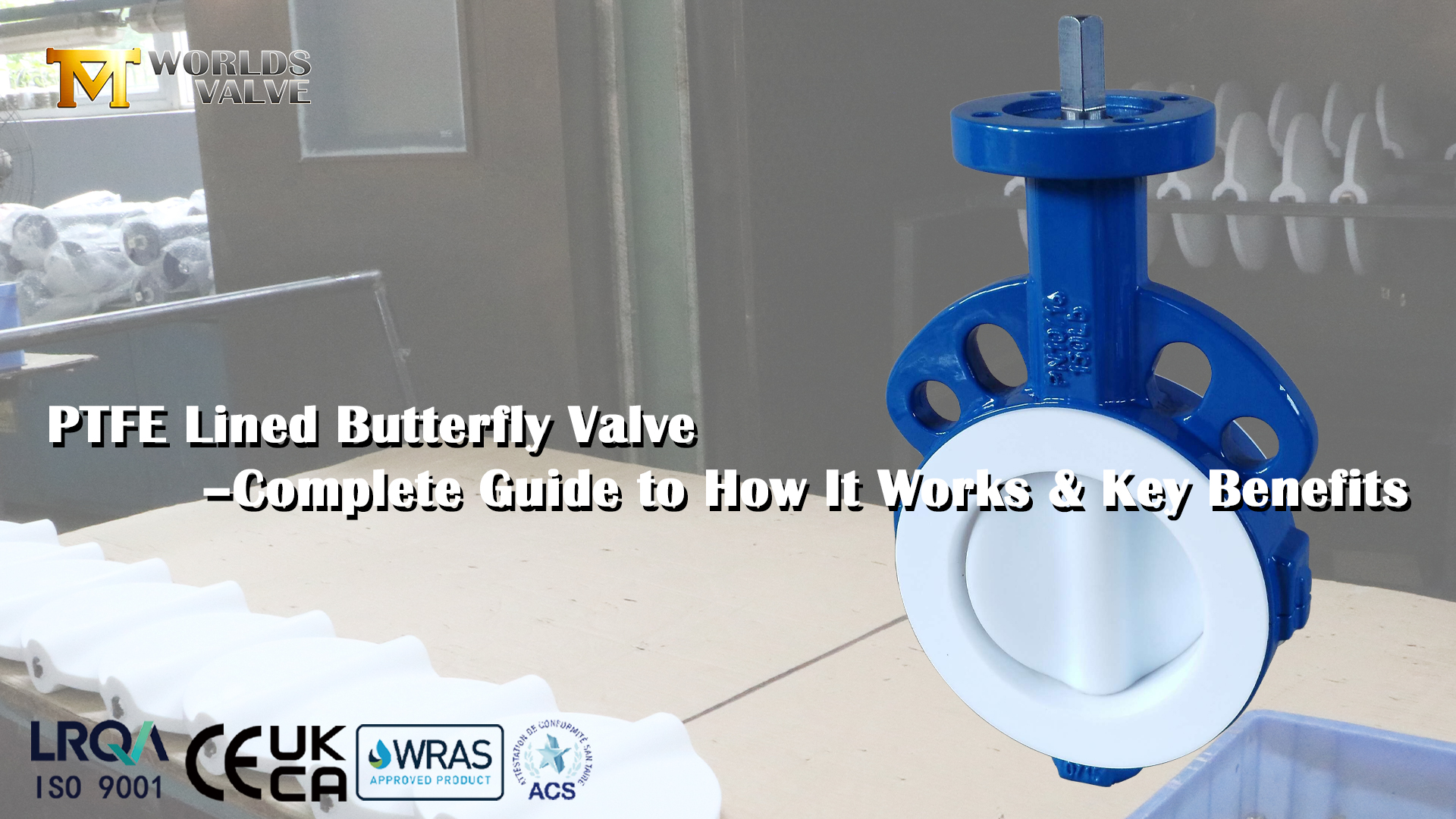

En PTFE-fodrad fjärilsventil använder en roterande skiva inuti röret för att kontrollera flödet av vätskor eller gaser. Fodret av PTFE (Polytetrafluoroetylen) kapslar in metallytorna helt, skyddar ventilen från aggressiva kemikalier och säkerställer vätskerenhet. Dessa ventiler är särskilt värdefulla i applikationer som kräver hög renhet eller involverar korrosiva medier, och deras täta tätning förhindrar effektivt läckage. Många industrier – inklusive kemi, läkemedel, livsmedelsförädling, vattenrening och petrokemi – förlitar sig på dem för säker och pålitlig flödeskontroll.
1. PTFE-fodrade vridspjällsventiler reglerar flödet via en kvartsvarvs roterande skivmekanism.
2. PTFE-fodret ger enastående motståndskraft mot kemikalier och korrosion.
3. Vårt foder är tillverkat av 100 % jungfruligt PTFE-mikropulver (aldrig återvunnet), vilket ger maximal renhet, kemisk resistens och mekanisk styrka.
4. Fodertjocklek på 3–4 mm i områden med hög slitage – över 50 % tjockare än industristandarden (vanligtvis 1,5–2 mm) – ger överlägset skydd mot nötning och genomträngning.
5. Varje ventil genomgår 30KV elektrisk gnisttestning för att verifiera foderintegriteten utan penetration.
6. Den släta, non-stick ytan minimerar friktionen, vilket möjliggör enkel användning och lite underhåll.
7. Lämplig för ett brett temperaturområde (-40 ℃ till 200 ℃) och används inom kemi-, läkemedels-, livsmedels-, vattenbehandlings- och olje- och gasindustrin.
8. Regelbunden inspektion hjälper till att upprätthålla läckagetät prestanda under en lång livslängd.
En PTFE-fodrad fjärilsventil är en flödeskontrollanordning som innehåller en skiva monterad på en roterande axel. Skivan vrids 90 grader (kvartsvarv) för att öppna eller stänga passagen. Det som skiljer den här ventilen åt är dess inre foder – ett lager av PTFE som täcker alla våta metalldelar.
Detta foder tjänar två viktiga syften: det förhindrar frätande vätskor från att angripa metallkroppen, och det skapar en slät, non-stick yta som håller mediet rent. Ingenjörer väljer PTFE-fodrade vridspjällsventiler när de hanterar starka syror, alkalier, lösningsmedel eller vätskor med hög renhet, eftersom den inerta PTFE-ytan inte reagerar med processmediet.
PTFE (Polytetrafluoroetylen) är en högpresterande fluorpolymer med ett pH-beständighetsområde på 0–14, vilket gör den kompatibel med praktiskt taget alla industrikemikalier utom smälta alkalimetaller och elementärt fluor. Dess friktionskoefficient är bland de lägsta av alla fasta material (0,05–0,10), vilket bidrar till ventilens smidiga funktion och långa livslängd.
![\"PTFE-fodrad-fjärilsventil-leverantör.jpg\"](\"//imrorwxhnjqkli5q-static.micyjz.com/cloud/pjBprKiklmSRplpmjoopim/PTFE-lined-butterfly-valve-supplier.jpg\" "\\"\\"")
Komponent | Funktion |
Ventilhus | Ger strukturellt stöd och innehåller de inre delarna; finns i segjärn, gjutjärn eller rostfritt stål. |
Intern skiva | Roterar för att kontrollera flödet; tätar mot PTFE-fodret för bubbeltät avstängning. |
Stam | Överför vridmoment från ställdonet till skivan; finns i rostfritt stål eller legeringsmaterial. |
PTFE Liner | Bildar en korrosionsbeständig barriär, säkerställer tät tätning och minskar friktionen för jämna skivrörelser. |
På Tianjin Worlds Valve Co., Ltd. tillverkar vi våra PTFE-fodrade fjärilsventiler med 100 % jungfruligt PTFE-mikropulver – aldrig återvunna material. Återvunnen PTFE innehåller ofta föroreningar som försvagar den kemiska resistensen (reducerar draghållfastheten från 25–30 MPa till under 15 MPa) och äventyrar de mekaniska egenskaperna. Virgin PTFE garanterar konsekvent renhet, överlägsen draghållfasthet och pålitlig prestanda i krävande miljöer.
Dessutom applicerar vi en fodertjocklek på 3–4 mm i områden med hög slitage – över 50 % tjockare än industristandarden (vanligtvis 1,5–2 mm). Denna extra tjocklek ger:
Förbättrad nötningsbeständighet – lämplig för media som innehåller fasta partiklar upp till 40 % koncentration.
Minskad gaspermeation – avgörande för hantering av farliga eller flyktiga vätskor.
Större säkerhetsmarginal under vakuumförhållanden – förhindrar att fodret kollapsar eller deformeras.
Förlängd livslängd – vilket minskar utbytesfrekvens och underhållskostnader.
Varje ventil genomgår 30KV elektrisk gnisttestning för att verifiera fodrets integritet med noll penetration, vilket säkerställer absolut tillförlitlighet före leverans.
Ventilen fungerar genom att vrida skivan ett kvarts varv (90 grader). När skivan är parallell med flödesriktningen är ventilen helt öppen; när den vrids vinkelrätt blockerar den flödet helt. Denna enkla mekanism möjliggör snabb, exakt styrning – ventilen kan öppnas eller stängas helt på cirka 1–3 sekunder, beroende på ställdonets hastighet.
Den låga friktionskoefficienten för PTFE (0,05–0,10) minskar avsevärt arbetsmomentet, vilket betyder:
Mindre aktiveringskraft krävs.
Mindre, mer ekonomiska ställdon kan specificeras.
Manuell drift är enklare och säkrare.
Ställdonets livslängd förlängs på grund av minskad mekanisk belastning.
ISO 5211 toppflänsmonteringen möjliggör sömlös integrering med handspakar, växellådor, elektriska ställdon, pneumatiska ställdon eller kedjehjulsoperatörer – vilket ger dig fullständig flexibilitet i kontrollmetoden.
PTFE-fodret fungerar både som en korrosionsbarriär och en tätningsyta. När skivan stängs trycker den stadigt mot fodret, vilket skapar en bubbeltät tätning som förhindrar läckage – även under högt tryck. Flexibiliteten och kemiska trögheten hos PTFE säkerställer att tätningen förblir pålitlig över ett brett temperaturområde.
Tätningsprestanda är certifierad till:
Standard | Läckagehastighet |
EN 12266-1 Klass A | Noll synligt läckage (bubbeltät) |
API 598 | Noll synligt läckage för fjädrande ventiler |
Temperatur- och tryckförhållande:
Temperaturområde | Maximalt arbetstryck |
-40℃ till +100℃ | Fullt märktryck (PN16 / Klass 150) |
+100℃ till +150℃ | Sänkt till cirka 70 % av nominellt tryck |
+150℃ till +200℃ | Sänkt till cirka 50 % av nominellt tryck |
Den non-stick ytan motstår uppbyggnad och avlagringar, vilket gör ventilen lätt att rengöra och underhålla – särskilt viktigt i livsmedel, läkemedel och applikationer med hög renhet.
PTFE-fodrade fjärilsventiler används överallt där kemisk beständighet och produktrenhet är av största vikt:
Industri | Typiskt program | Nyckelkrav |
Kemisk bearbetning | Hantering av syror, alkalier, lösningsmedel och reaktiva kemikalier | Kemikaliebeständighet och läckageförebyggande |
Läkemedelstillverkning | Upprätthålla sterilitet och förhindra korskontaminering | Vätskerenhet och rengöring |
Mat- och dryckesproduktion | Bearbetning av sanitetsvätskor och rengöringsmedel (CIP/SIP) | Giftfri och enkel rengöring |
Vatten- och avloppsrening | Dosering av klor, ozon och andra behandlingskemikalier | Korrosionsbeständighet & exakt dosering |
Olje- och gasraffinering | Kontroll av korrosiva kolväten och processvätskor | Hög temperatur och kemikaliebeständighet |
Gruvdrift och metallurgi | Hantering av frätande slam och laklösningar | Nötningsbeständighet (med tjockt foder) |
Semiconductor Manufacturing | Ultrarent vatten och kemikaliedistribution | Extrem renhet och kontamineringskontroll |
Massa och papper | Hantering av blekningskemikalier och frätande vätskor | Kemisk beständighet och hållbarhet |
Viktiga säkerhetsfördelar:
Ingen metallkontakt med processmediet – eliminerar risker för korrosion och kontaminering.
Bubbeltät försegling förhindrar farliga läckor av farliga eller värdefulla vätskor.
Virgin PTFE-renhet säkerställer att inga extraherbara ämnen eller föroreningar kommer in i din process.
30KV gnisttestning garanterar foderintegritet med noll penetration.
Utblåsningssäker spindelkonstruktion förhindrar skaftutkastning under tryckstötar.
Förmån | Beskrivning |
Korrosionsbeständighet | PTFE-foder tål starka syror, alkalier, lösningsmedel och oxidationsmedel – överträffar gummi- eller metallventiler. |
Lågt underhåll och lång livslängd | Slät PTFE-yta motstår slitage, nedsmutsning och kemiska angrepp, vilket minskar stilleståndstider och utbyteskostnader. |
Energieffektiv drift | Låg friktion kräver mindre manöverkraft (upp till 50 % mindre vridmoment än ofodrade ventiler), vilket möjliggör mindre manöverdon och lägre energiförbrukning. |
Mångsidig mediekompatibilitet | Hanterar ett brett utbud av aggressiva kemikalier, inklusive svavelsyra (upp till 98 %), saltsyra, natriumhydroxid och organiska lösningsmedel. |
Enkel rengöring | Non-stick yta förhindrar vidhäftning av produkten och möjliggör snabba CIP/SIP-rengöringscykler. |
Lättviktskonstruktion | Jämfört med korrosionsbeständiga ventiler av helt metall (såsom legerings- eller titanventiler) ger PTFE-fodrade vridspjällsventiler betydande vikt- och kostnadsbesparingar. |
Att förstå skillnaderna mellan fodermaterial är viktigt för korrekt val av ventil:
Funktion | PTFE fodrad | Gummifodrad | Metallfodrad |
Kemisk resistens | Utmärkt (pH 0–14) | Måttlig (mediespecifik) | Låg till måttlig |
Nötningsbeständighet | Bra (3–4 mm förstärkt) | Utmärkt | Utmärkt |
Non-stick yta | Ja | Nej | Nej |
Temperaturområde | -40℃ till 200℃ | -10℃ till 80℃ (vanligtvis) | Upp till 400℃+ |
Underhållsbehov | Låg | Måttlig | Hög |
Relativ kostnad | Måttlig | Låg | Hög |
Typiska applikationer | Kemisk, farmaceutisk, hög renhet | Avloppsvatten, gruvdrift, slipande slam | Högtemperaturånga, högtrycksgas |
Vakuum lämplighet | Bra (med 3–4 mm tjockt foder) | Bra | Utmärkt |
Vårt förstärkta foder på 3–4 mm ger betydligt bättre nötningsbeständighet än vanliga PTFE-foder, vilket gör det lämpligt för applikationer med upp till 40 % fast material - en förmåga som vanligtvis bara är förknippad med gummi- eller metallfoder.
Att välja rätt ventil för din applikation kräver noggrann övervägande av flera faktorer. Följ denna steg-för-steg valguide:
Är det surt, alkaliskt eller neutralt?
Innehåller det fasta partiklar eller slipmedel?
Är det en farlig eller värdefull vätska som inte kräver något läckage?
PTFE är kompatibelt med praktiskt taget alla kemikalier utom smälta alkalimetaller och elementärt fluor. För slipmedel, välj en ventil med 3–4 mm tjockt foder (som vår).
Temperatur: PTFE-fodrade ventiler fungerar vanligtvis från -40 ℃ till 200 ℃. Bekräfta dina högsta och lägsta temperaturer.
Tryck: Se till att ventilens tryckklassificering (PN16/Klass 150) uppfyller dina systemkrav.
Vakuum: Om vakuumförhållanden råder är ett tjockare foder (3–4 mm) viktigt för att förhindra deformation av fodret.
Medietyp | Rekommenderad fodertjocklek |
Rengör vätskor/gaser | 1,5–2 mm (standard) |
Milt slipande media | 2–3 mm |
Mycket slipande media (upp till 40 % torrsubstans) | 3–4 mm (rekommenderas) |
Vår standard 3–4 mm foder rekommenderas för alla applikationer som involverar fasta partiklar, slam eller vakuumservice.
Anslutningstyp | Bäst lämpad för |
Wafer Typ | Allmän service, kompakta installationer, kostnadseffektiv |
Lyfttyp | Återvändstjänst, enkel borttagning från pipeline |
Flänsad typ | Högtrycksapplikationer, permanenta installationer |
Ställdonstyp | Bäst lämpad för |
Handspak | Små storlekar (DN50-DN200), sällan drift, budgetmedvetna projekt |
Växeloperatör | Medelstora till stora storlekar, exakt manuell kontroll, självlåsande |
Elektriskt ställdon | Automatiserad styrning, fjärrstyrning, integration med PLC/SCADA |
Pneumatiskt ställdon | Snabb drift, farliga områden, felsäkra krav |
Hydrauliskt ställdon | Tillämpningar med högt vridmoment, undervattens- eller undervattensinstallationer, exakt hastighetskontroll, explosiva miljöer där elektrisk aktivering är osäker och avlägsna platser utan pneumatisk eller elektrisk strömförsörjning |
Kedjehjul | Overhead eller otillgängliga installationer |
Alla våra ventiler har ISO 5211 toppflänsmontering, vilket säkerställer kompatibilitet med ett brett utbud av ställdon.
På Tianjin Worlds Valve Co., Ltd. arbetar vi under ett DNV-reviderat ISO 9001:2015 kvalitetsledningssystem. Varje PTFE-fodrad vridspjällsventil genomgår:
Testa | Standard | Acceptanskriterier |
Shell Hydrostatic Test | EN 12266-1 / API 598 | Inget synligt läckage |
Sätesläckagetest | EN 12266-1 Klass A / API 598 | Noll synligt läckage (bubbeltät) |
Högspänningsgnisttest | Intern standard | 30KV, noll penetration |
Dimensionell inspektion | Kundgodkänd ritning | ± tolerans |
Materialverifiering | Bruksprovningscertifikat | Full spårbarhet |
Certifiering | Omfattning |
ISO 9001:2015 | Kvalitetsledningssystem (DNV granskat) |
CE | EU-säkerhetsöverensstämmelse |
UKCA | UK överensstämmelsebedömning |
WRAS | Storbritanniens dricksvattengodkännande |
ACS | Franskt hälsointyg |
DNV / ABS | Marint godkännande (tillgängligt på begäran) |
F: Vad skiljer PTFE-fodrade vridspjällsventiler från vanliga vridspjällsventiler?
S: De har ett PTFE-foder som skyddar metallkroppen från korrosion och håller vätskan ren. Standardventiler saknar detta skyddande lager, vilket gör dem olämpliga för aggressiva eller högrena medier.
F: Kan de hantera både varma och kalla vätskor?
S: Ja, de fungerar vanligtvis från -40°C till 200°C. Det maximala arbetstrycket måste dock reduceras vid högre temperaturer (se temperatur-trycktabellen ovan).
F: Var används de oftast?
S: I kemiska fabriker, läkemedelsfabriker, livsmedelsindustrin, vattenbehandlingsanläggningar, halvledartillverkning och oljeraffinaderier.
F: Hur ofta ska de inspekteras?
S: Under rutinunderhållsscheman – vanligtvis var 6–12:e månad. Kontrollera om det finns tecken på läckage, foderslitage eller skador på skivor/tätningar och byt ut tätningar efter behov för att bibehålla optimal prestanda.
F: Kan PTFE-fodrade vridspjällsventiler användas med slipande slam?
S: Ja, men fodrets tjocklek är avgörande. Våra ventiler har en 3–4 mm tjock ny PTFE-foder i områden med hög slitage – över 50 % tjockare än industristandard. Detta ger avsevärt förbättrad nötningsbeständighet jämfört med vanliga tunna foder (vanligtvis 1,5–2 mm). För slam med en fast halt som överstiger 40 % rekommenderar vi att du konsulterar vårt ingenjörsteam för en skräddarsydd lösning.
F: Hur länge håller en PTFE-fodrad vridspjällsventil vanligtvis?
S: Livslängden varierar beroende på driftsförhållandena. Under normal kemisk service med korrekt underhåll håller våra jungfruliga PTFE-fodrade ventiler vanligtvis 8–12 år. Användningen av ny PTFE (snarare än återvunnet material) och vårt 3–4 mm tjocka foder förlänger livslängden avsevärt jämfört med ventiler som använder tunna eller återvunna foder.
F: Använder du återvunnen PTFE?
S: Nej. Vi använder uteslutande 100 % jungfruligt PTFE-mikropulver, vilket säkerställer högsta kvalitet, renhet och konsistens. Återvunnen PTFE kan innehålla föroreningar som äventyrar kemisk beständighet och mekanisk styrka.
F: Vilka tester utförs på varje ventil?
S: Varje ventil genomgår hydrostatisk skaltestning, bubbeltät sätesläckagetestning (enligt EN 12266-1 Klass A), 30KV elektrisk gnisttestning för foderintegritet och dimensionsinspektion. Fullständig dokumentation medföljer varje försändelse.
Tianjin Worlds Valve Co., Ltd. är en direkt fabrik med över 19 års erfarenhet av OEM/ODM-produktion av PTFE-fodrade fjärilsventiler och andra industriella ventiler. Vi är inte ett handelsföretag – vi äger och driver vår ISO 9001-certifierade tillverkningsanläggning, vilket ger oss full kontroll över kvalitet, ledtider och anpassning.
Virgin PTFE, aldrig återvunnen – garanterad renhet och mekanisk integritet.
3–4 mm tjockt foder – över 50 % tjockare än industristandard.
30KV gnisttestning – nollpenetrationsverifiering på varje ventil.
Fullständiga internationella certifieringar – ISO 9001, CE, UKCA, WRAS, ACS och DNV/ABS på begäran.
Komplett anpassning – material, storlekar, tryckklasser, flänsstandarder, beläggningar, ställdon och förpackningar.
Exportera till 50+ länder – beprövad logistik- och handelsexpertis.
Omfattande dokumentation – materialcertifikat, testrapporter och inspektionsprotokoll vid varje beställning.
Fabriksbesök välkomna – se våra kvalitetskontrollprocesser i första hand.
Vi inbjuder dig till kontakta oss med dina specifika applikationskrav. Vårt ingenjörsteam kommer att tillhandahålla kostnadsfri konsultation och en skräddarsydd ventillösning – inklusive materialrekommendationer, CAD-ritningar för godkännande och en konkurrenskraftig offert – vanligtvis inom 24 timmar.
