Pneumatisk manövrerad wafer-fjärilsventil – OEM-tillverkare

Produktöversikt

En pneumatiskt aktiverad wafer-fjärilsventil är en kvartsvarvs flödeskontrollanordning som kombinerar en kompakt wafer-liknande kropp med ett pneumatiskt manöverdon för automatiserad drift. Waferdesignen gör att ventilen kan placeras mellan två rörflänsar, vilket sparar utrymme och minskar den totala vikten jämfört med fläns- eller klackdesign. Det pneumatiska ställdonet ger snabb, pålitlig respons – vilket gör denna ventil till ett utmärkt val för automatiserade processlinjer, fjärrstyrda system och applikationer som kräver frekvent cykling.

Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara pneumatiska wafer-fjärilsventiler – material, storlekar, tryckklasser, flänsstandarder, beläggningar och manöverdonskonfigurationer – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.

Införa:

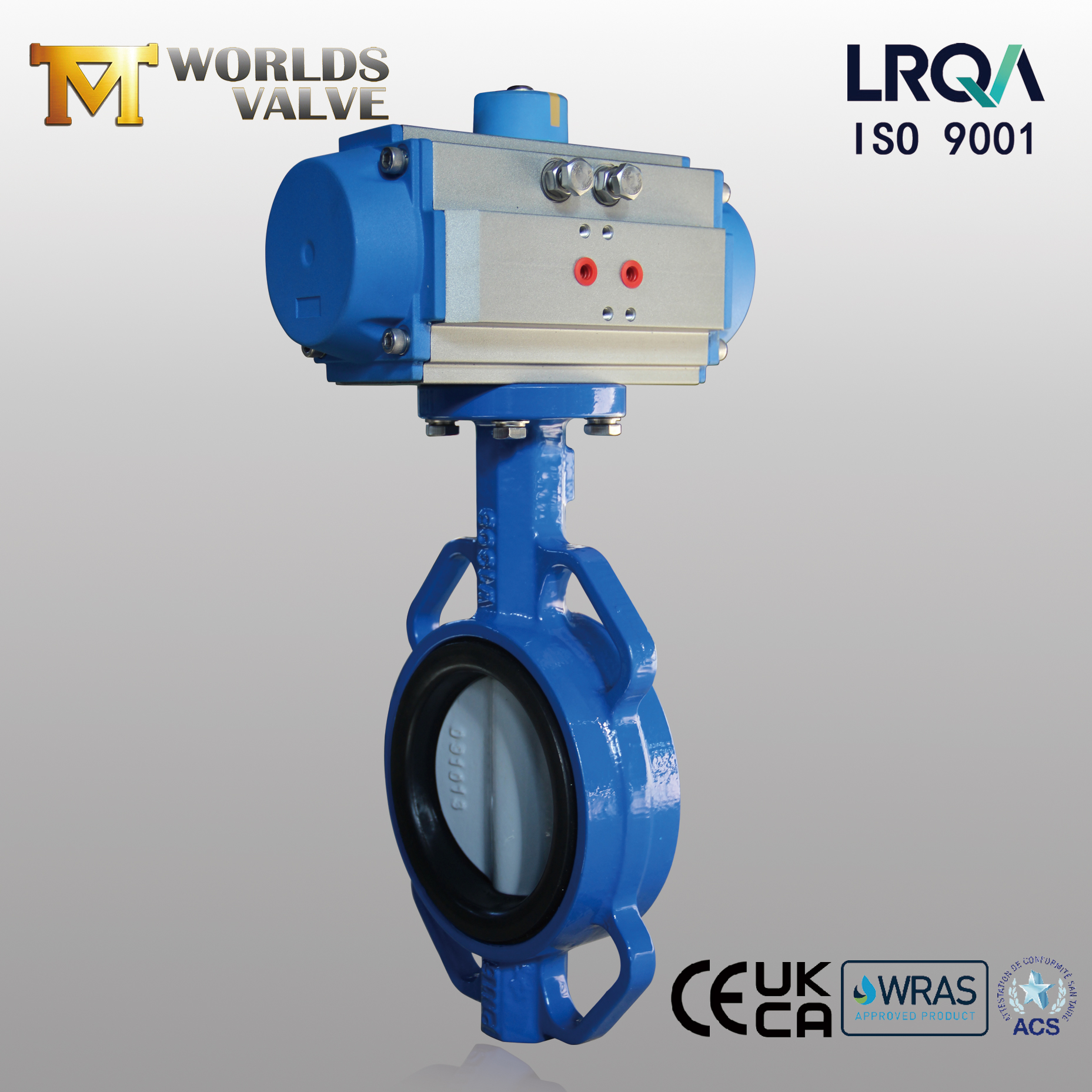

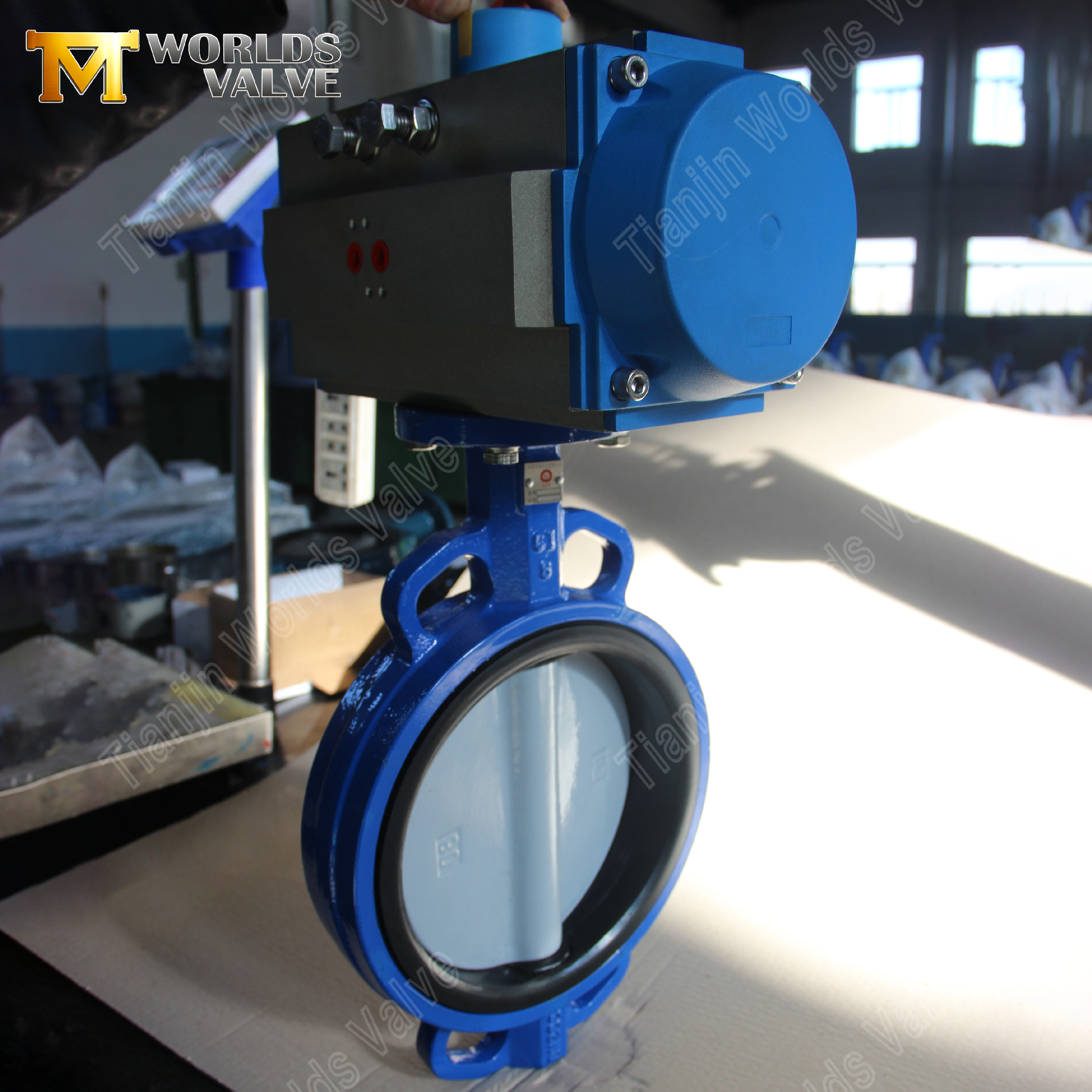

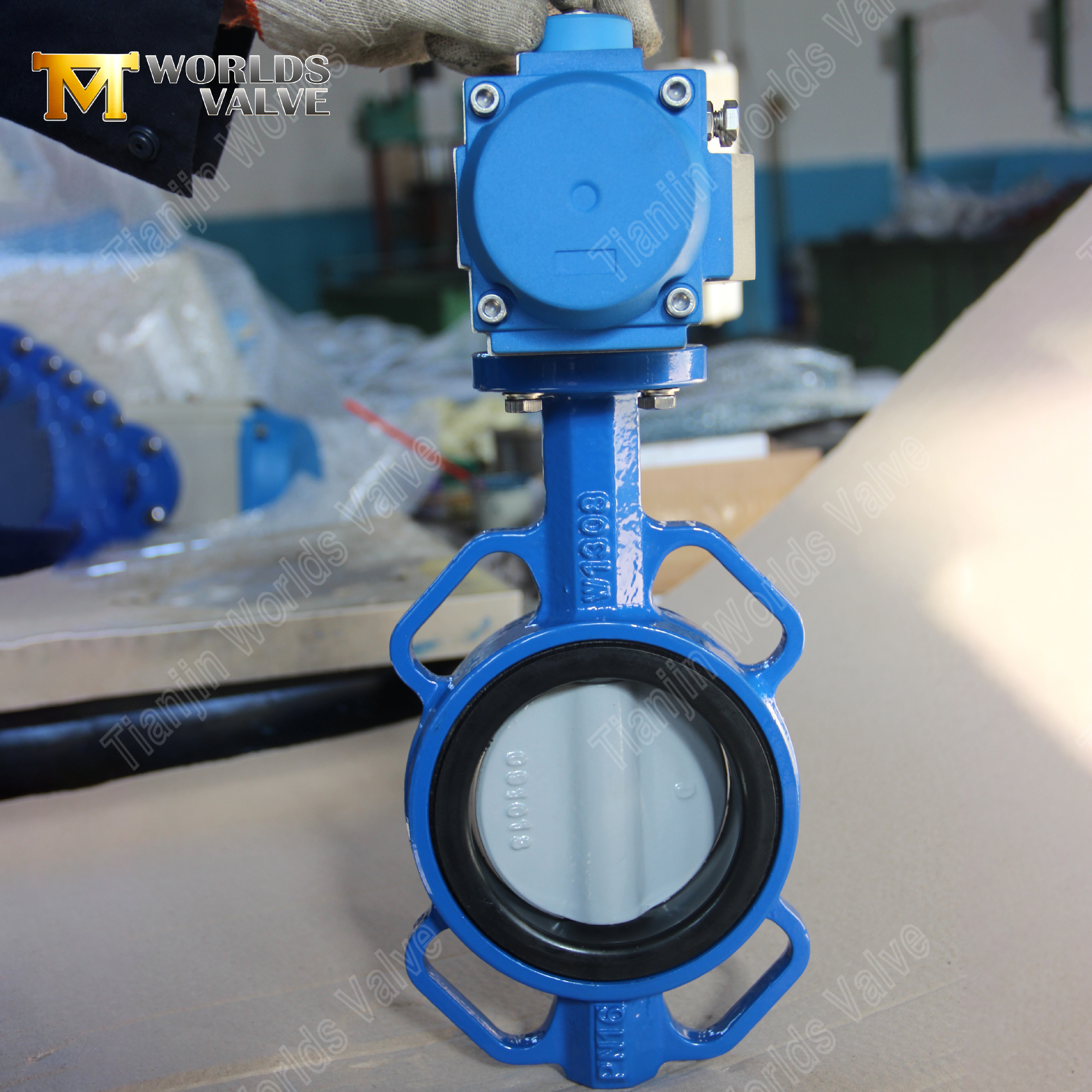

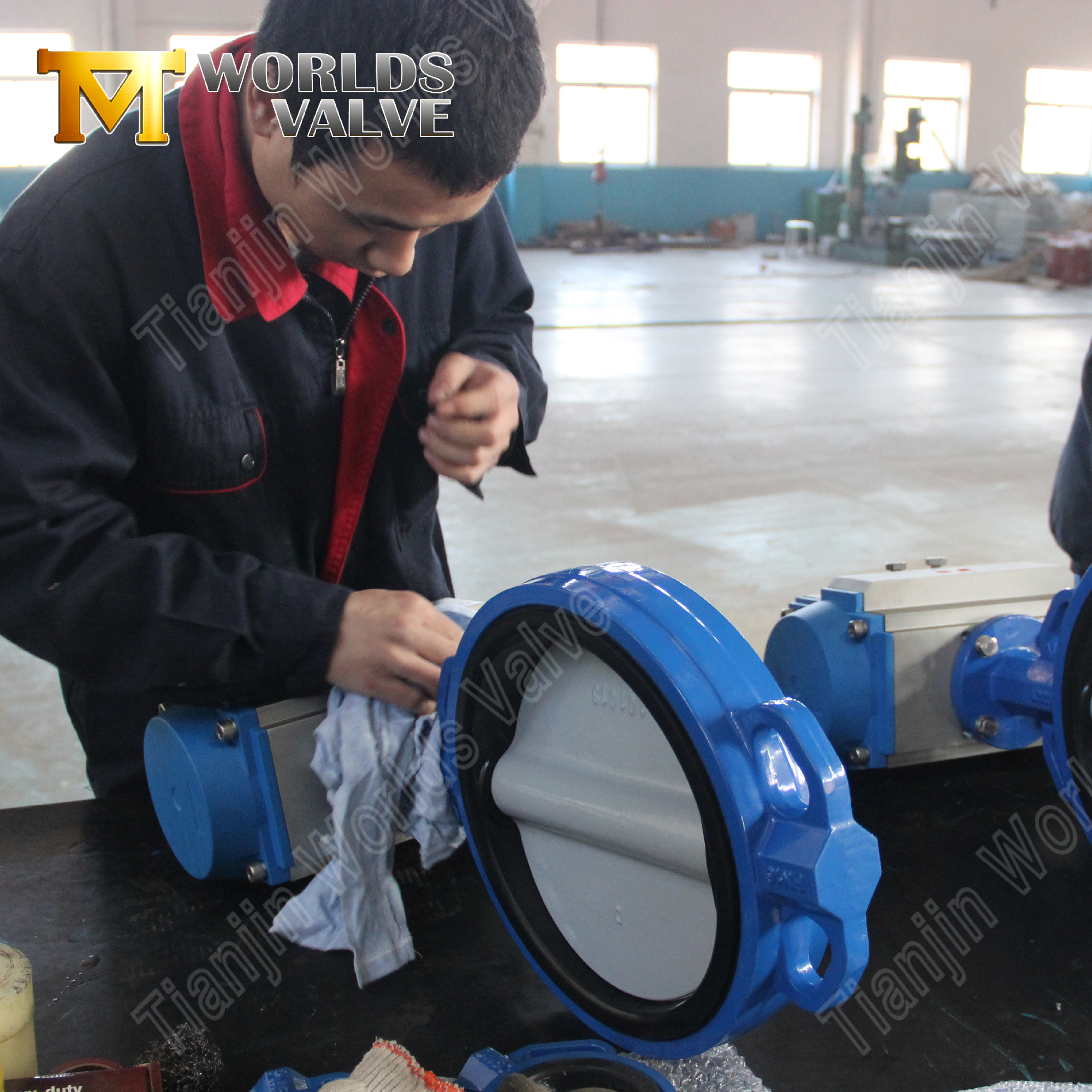

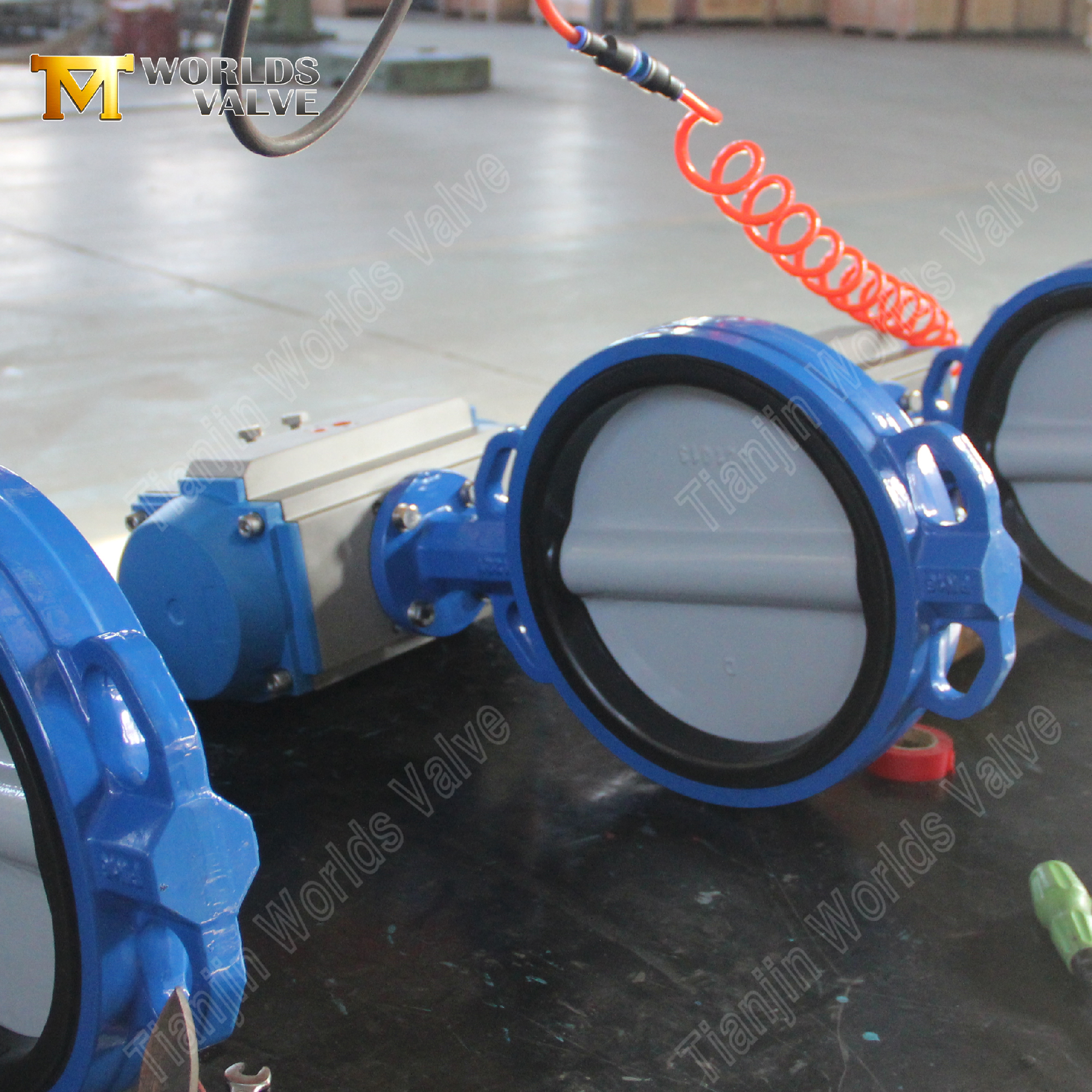

Wafer fjärilsventil |CI-kropp | DI-skiva med nylonbeläggning | Pneumatiskt ställdon

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

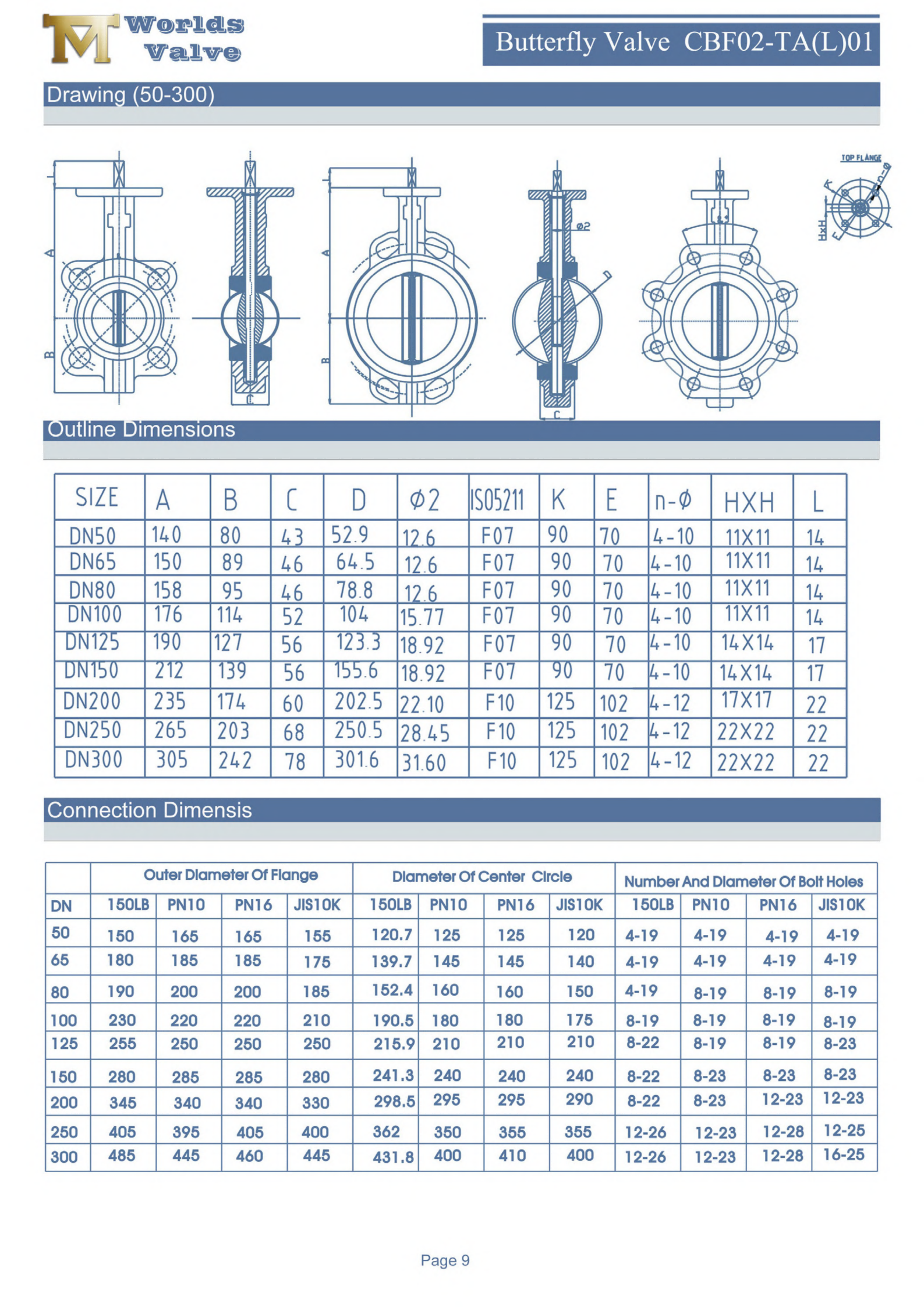

CBF02-TA01 - Detaljerad produktinfo

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Wafer Type Design – Kompakt & Ekonomisk

• Utrymmesbesparande – waferkroppen är inklämd mellan två rörflänsar, vilket kräver minimalt utrymme yta mot yta och minskar den totala rörledningens längd.

• Lättvikt – Upp till 40 % lättare än design med flänsar eller klackar, vilket förenklar hanteringen och minskar strukturell belastning på rörsystem.

• Kostnadseffektiv – Med mindre material och enklare bearbetning erbjuder waferventiler utmärkt värde för allmänna industriella applikationer.

2. Kroppsmaterial – CI (grått järn)

• Pålitlig styrka – Grått järn ger tillräcklig mekanisk styrka för PN10/PN16-service i vatten-, olje- och gastillämpningar.

• Utmärkt bearbetningsförmåga – Materialet tillåter exakt gjutning och snäva dimensionella toleranser, vilket säkerställer pålitlig flänstätning och jämn skivdrift.

• Ekonomiskt val – CI erbjuder en kostnadseffektiv lösning för allmän industriservice där hög slagtålighet inte krävs.

3. Skivmaterial–DI med nylonbeläggning

• Överlägsen slitstyrka – Nylonbeläggningen skyddar den segjärnskärna från nötning, förlänger skivans livslängd i vatten, avloppsvatten och milt nötande media.

• Korrosionsskydd – Nylonbeläggning motstår korrosion och kemiska angrepp, vilket gör skivan lämplig för ett brett utbud av industriella vätskor.

• Slät yta – Nylonytan med låg friktion minskar arbetsmomentet och säkerställer mjuk skivrörelse, vilket minimerar kraven på ställdonets storlek.

4. Pneumatiskt ställdon – snabb respons och automatisering

• Snabb drift – Pneumatiska ställdon levererar snabba öppnings-/stängcykler, idealiska för automatiserad processkontroll och nödavstängningstillämpningar.

• Flexibel konfiguration – Finns i dubbelverkande (luft-till-öppna/luft-till-stäng) eller fjäderåtergående (felsäker) design för att passa dina säkerhetskrav.

• Tillbehörsintegration – Lätt försedd med gränslägesbrytare, magnetventiler, lägesställare och luftfilterregulatorer för fullständig automatisering.

• Klart för farligt område – Pneumatisk drift är i sig explosionssäker, vilket gör den lämplig för ATEX eller andra farliga miljöer.

5. ISO 5211 toppfläns – standardiserad montering

• Universell kompatibilitet – ISO 5211 toppflänsen accepterar ett brett utbud av pneumatiska, elektriska eller hydrauliska ställdon utan anpassade fästen.

• Enkel uppgradering – Om dina automatiseringskrav ändras, byt helt enkelt ställdonet utan att byta ut ventilhuset.

• Förenklat underhåll – Standardiserad montering minskar stilleståndstiden vid byte av ställdon eller service.

Typiska applikationer

Pneumatiskt aktiverade wafer-fjärilsventiler med CI-kropp och nylonbelagd DI-skiva är tillförlitliga inom ett brett spektrum av industrier:

• Vattenförsörjning & distribution – Pumptömning, distributionsnät, zonisolering.

• Avloppsvattenrening – Avloppsledningar, luftningssystem, utsläpp av avloppsvatten.

• VVS-system – Kylvatten, varmvatten, kyltornskretsar .

• Industriell bearbetning – Kylvatten, processvätskor, kemikaliedosering.

• Brandskydd – Brandvattenledningar, sprinklersystem, delugeventiler.

• Bevattning – Jordbrukspumpstationer, landskapsbevattning.

Varför välja Tianjin Worlds Valve?

• Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

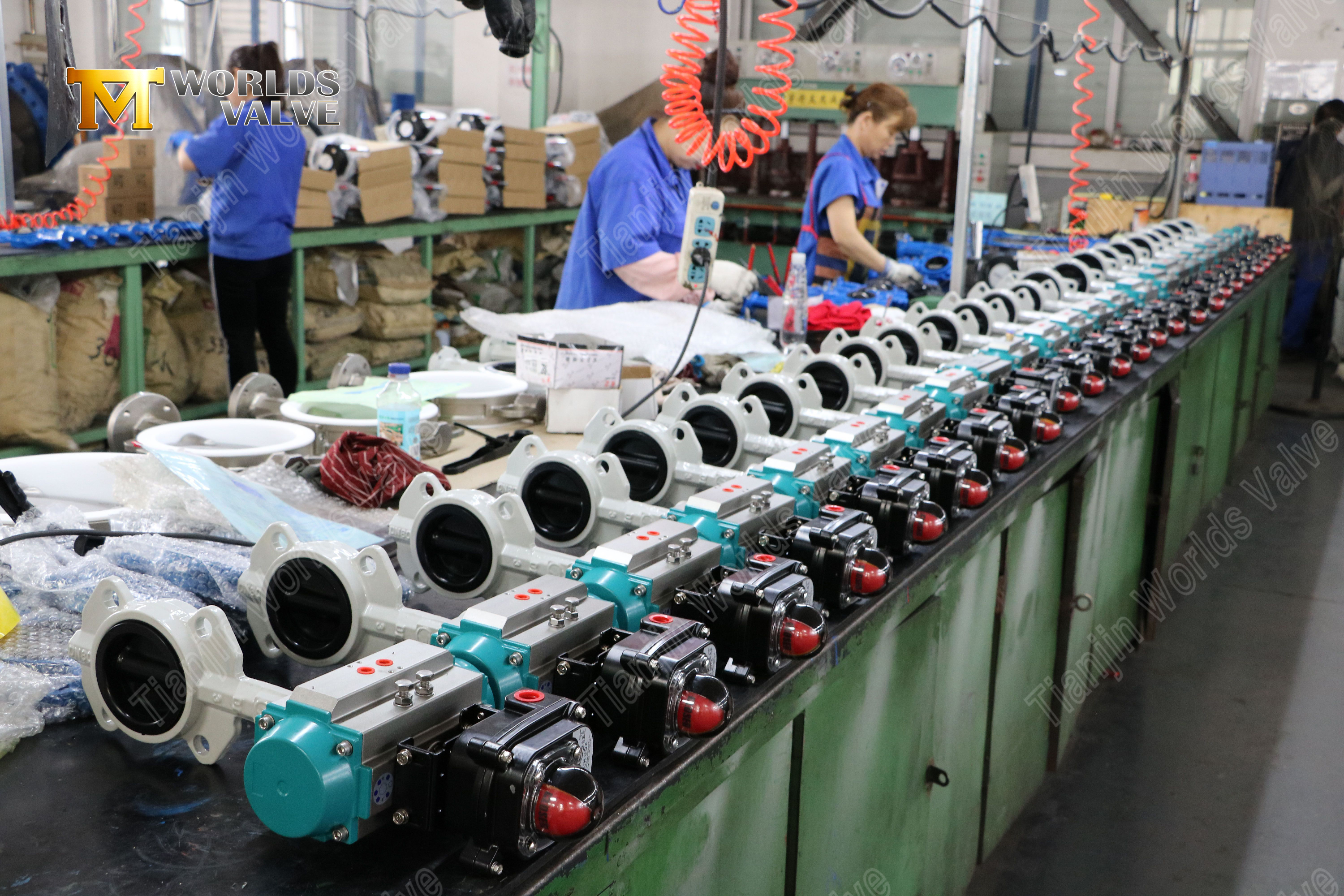

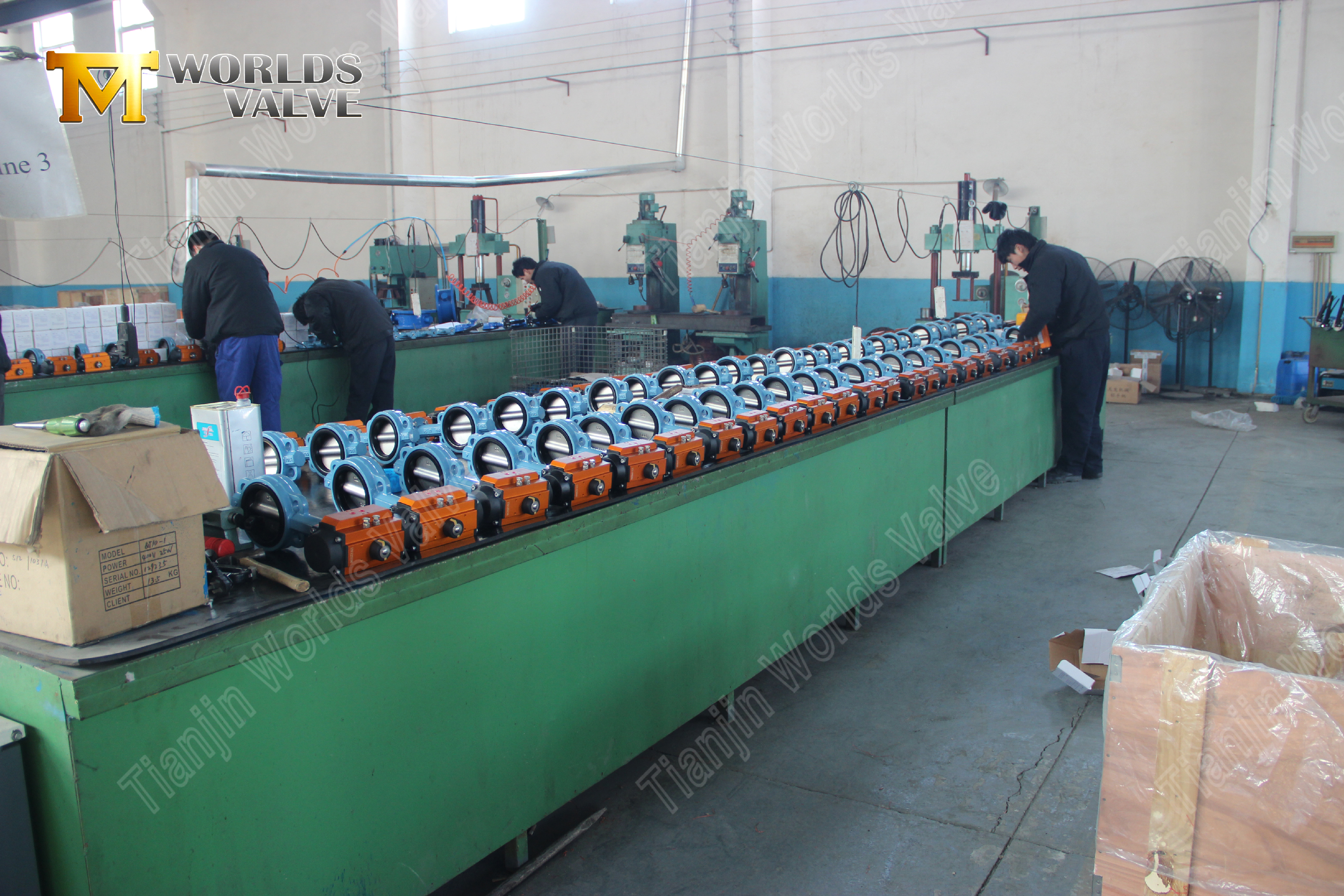

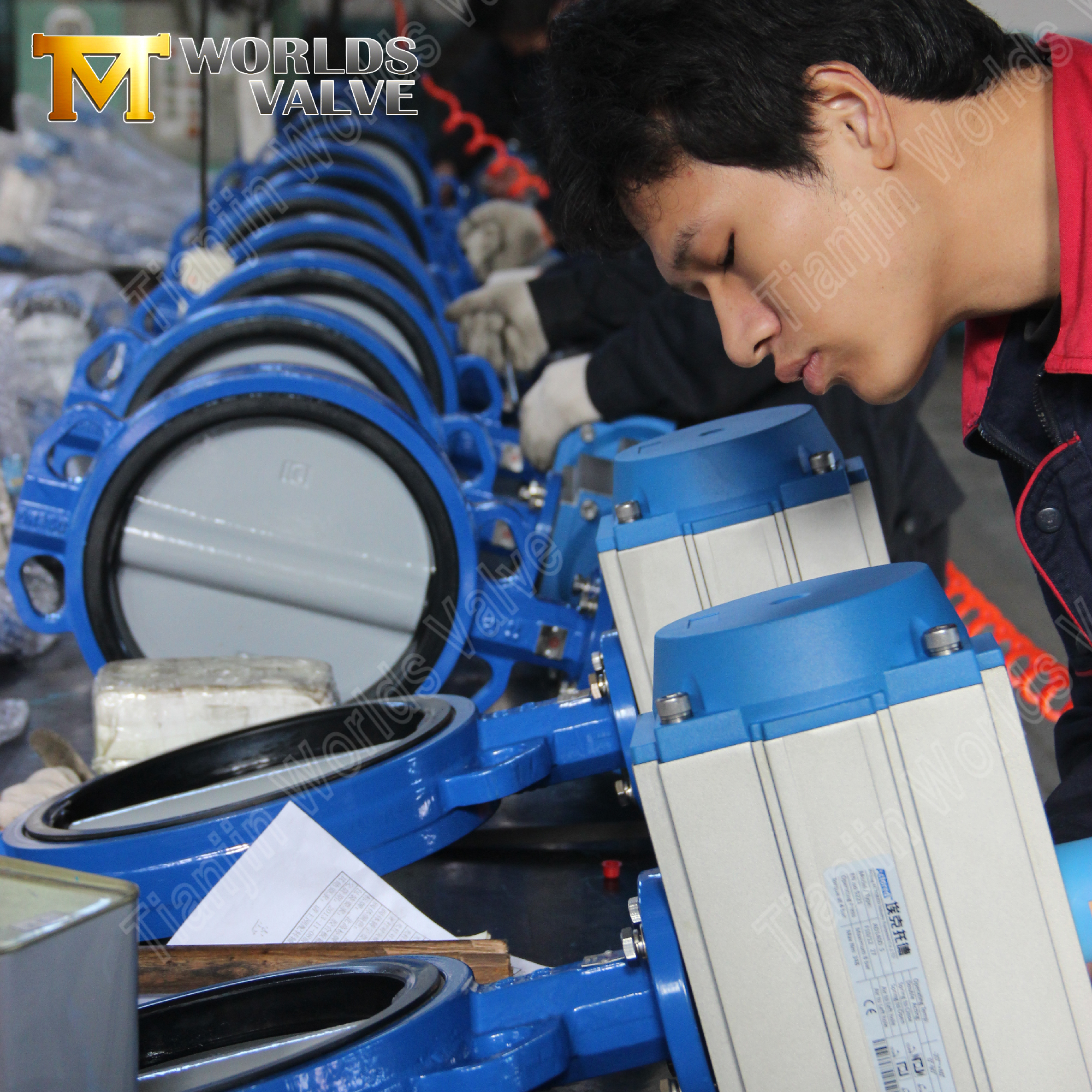

• Specialister på pneumatiska ventiler. Vi har lång erfarenhet av tillverkning av pneumatiska manövrerade vridspjällsventiler för vatten-, industri- och kommunala projekt över hela världen. Våra ställdon är matchade och testade med varje ventil för tillförlitlig prestanda.

• Nylonbelagd skiva expertis. Våra nylonbelagda DI-skivor ger överlägsen slitage- och korrosionsbeständighet jämfört med obelagda skivor – vilket förlänger livslängden och minskar underhållskostnaderna.

• Fullständig anpassning. Material, storlekar, tryckklasser, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdonkonfigurationer – allt skräddarsytt efter din specifikation.

• 19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet. Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning. Engagerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din ventil i dag:

Oavsett om du behöver denna pneumatiska wafer-fjärilsventilkonfiguration, en annan storlek eller tryckklassificering, eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga efter din specifikation.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (dubbelverkande eller fjäderåtergående)

• Tillbehör krävs (gränslägesbrytare, magnetventil, lägesställare)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
