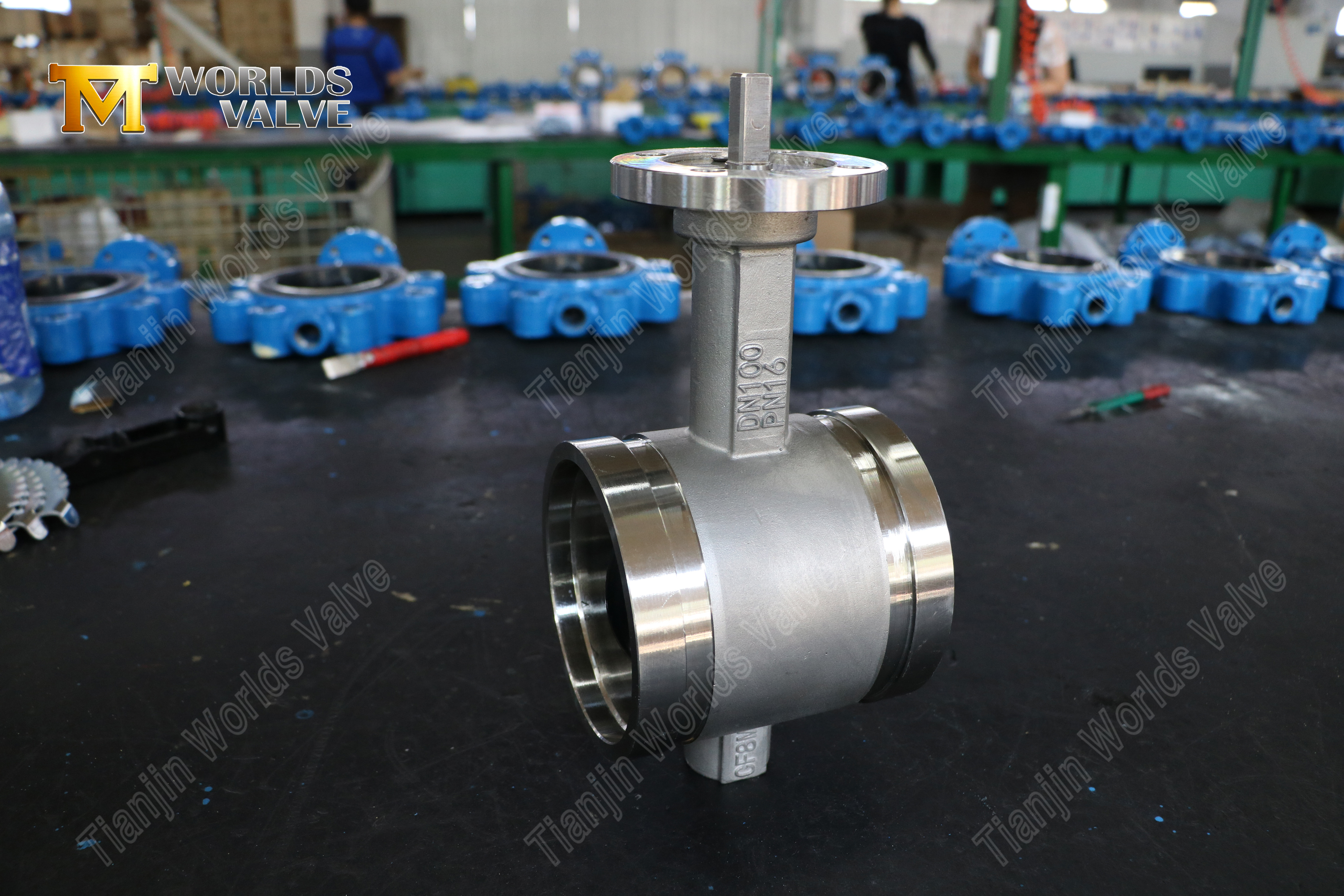

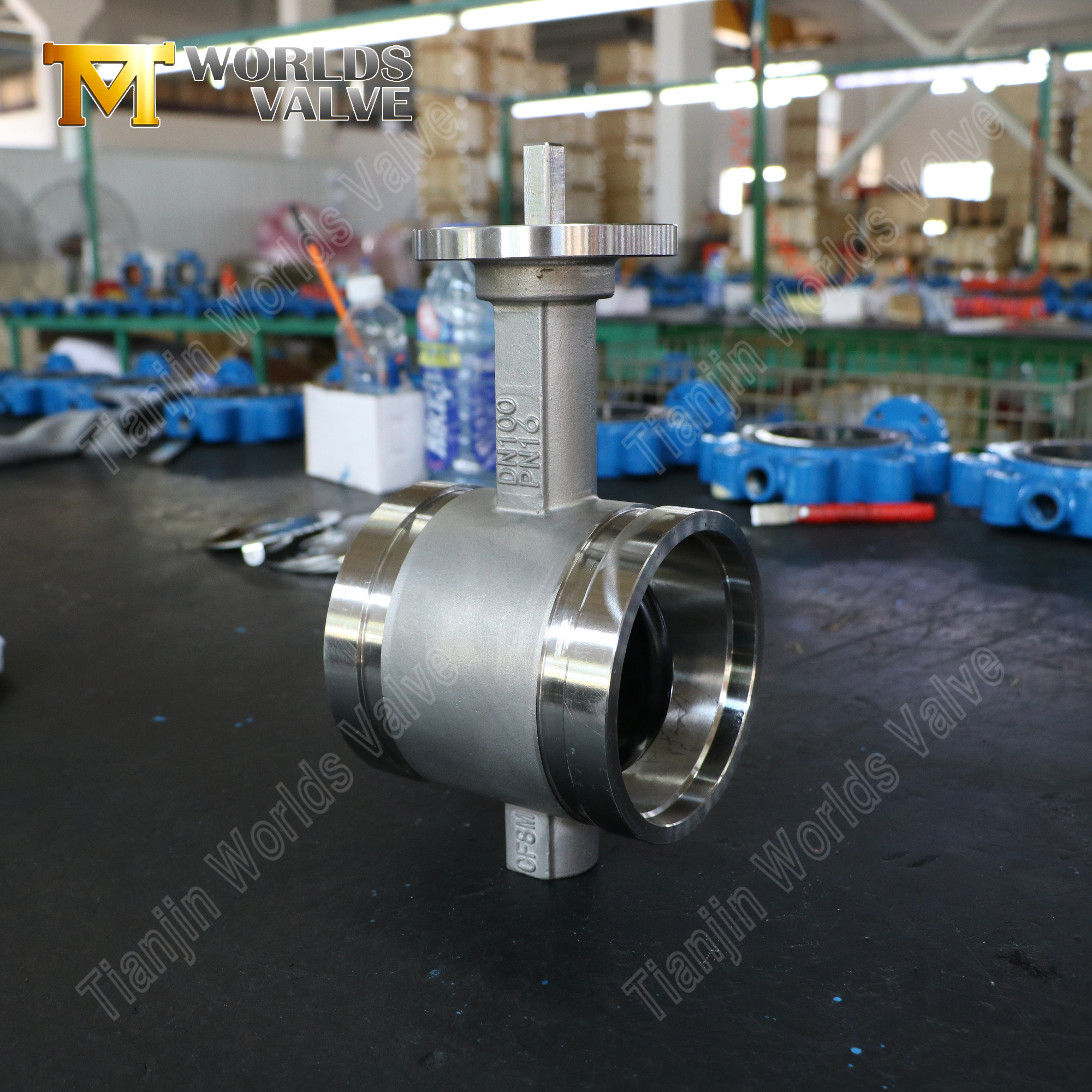

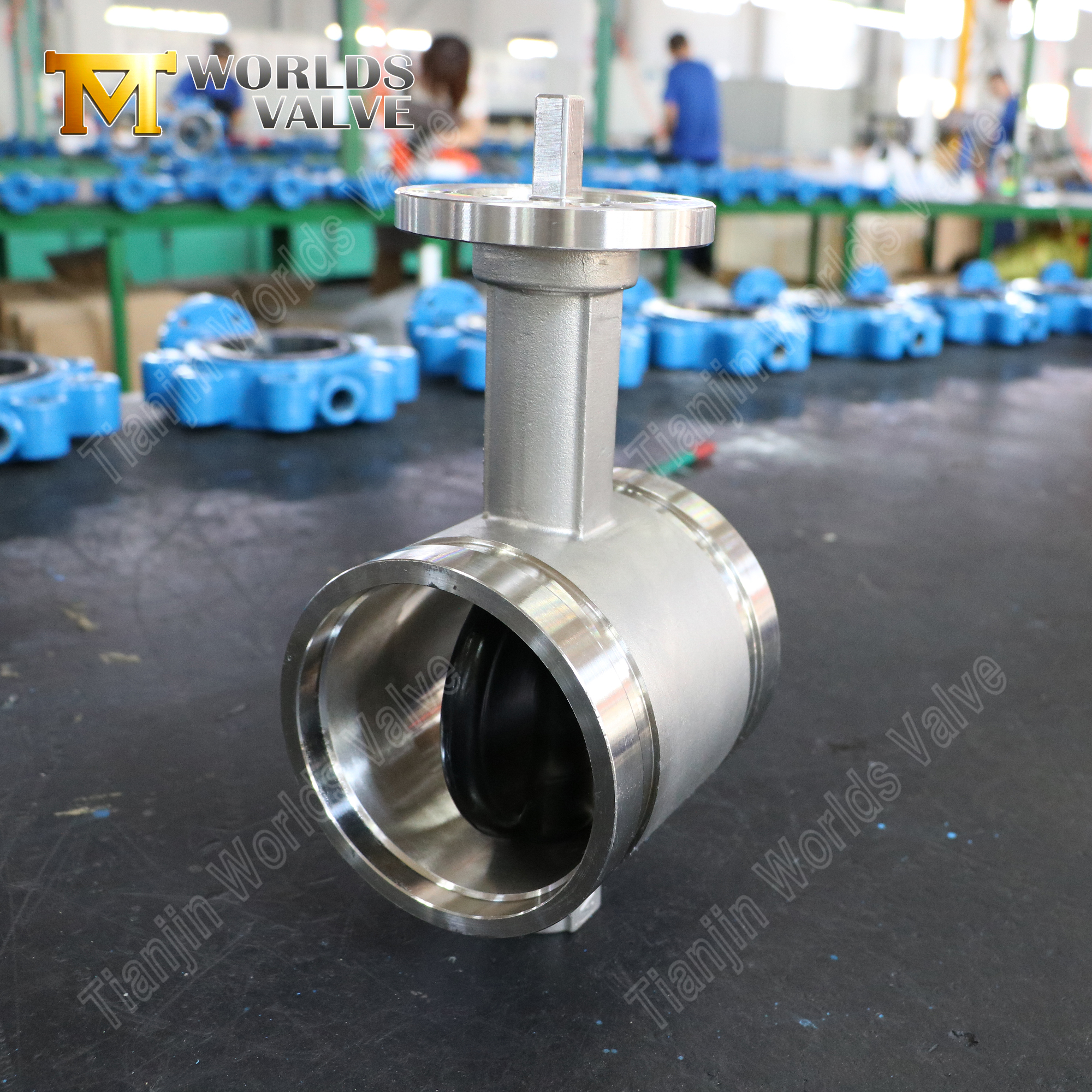

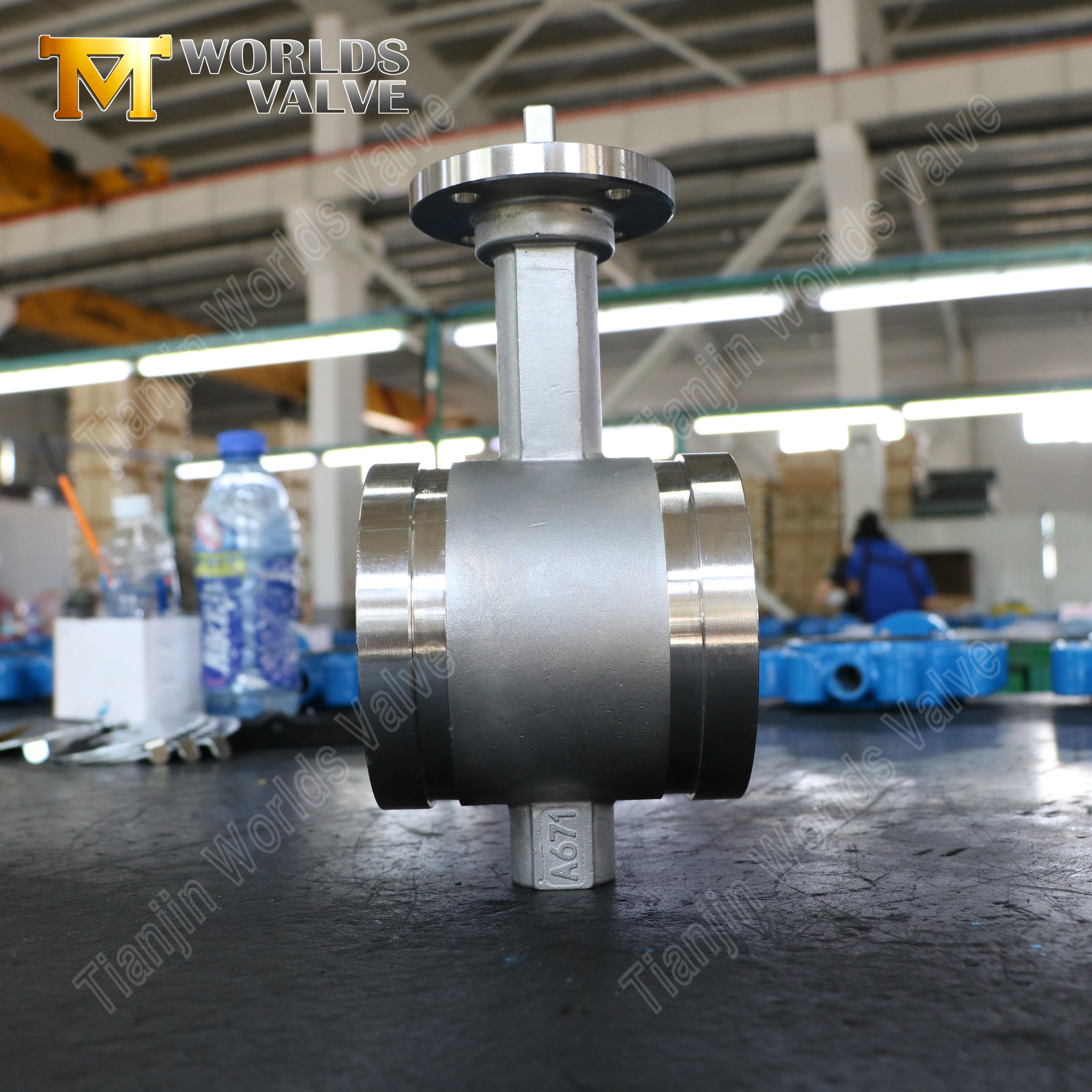

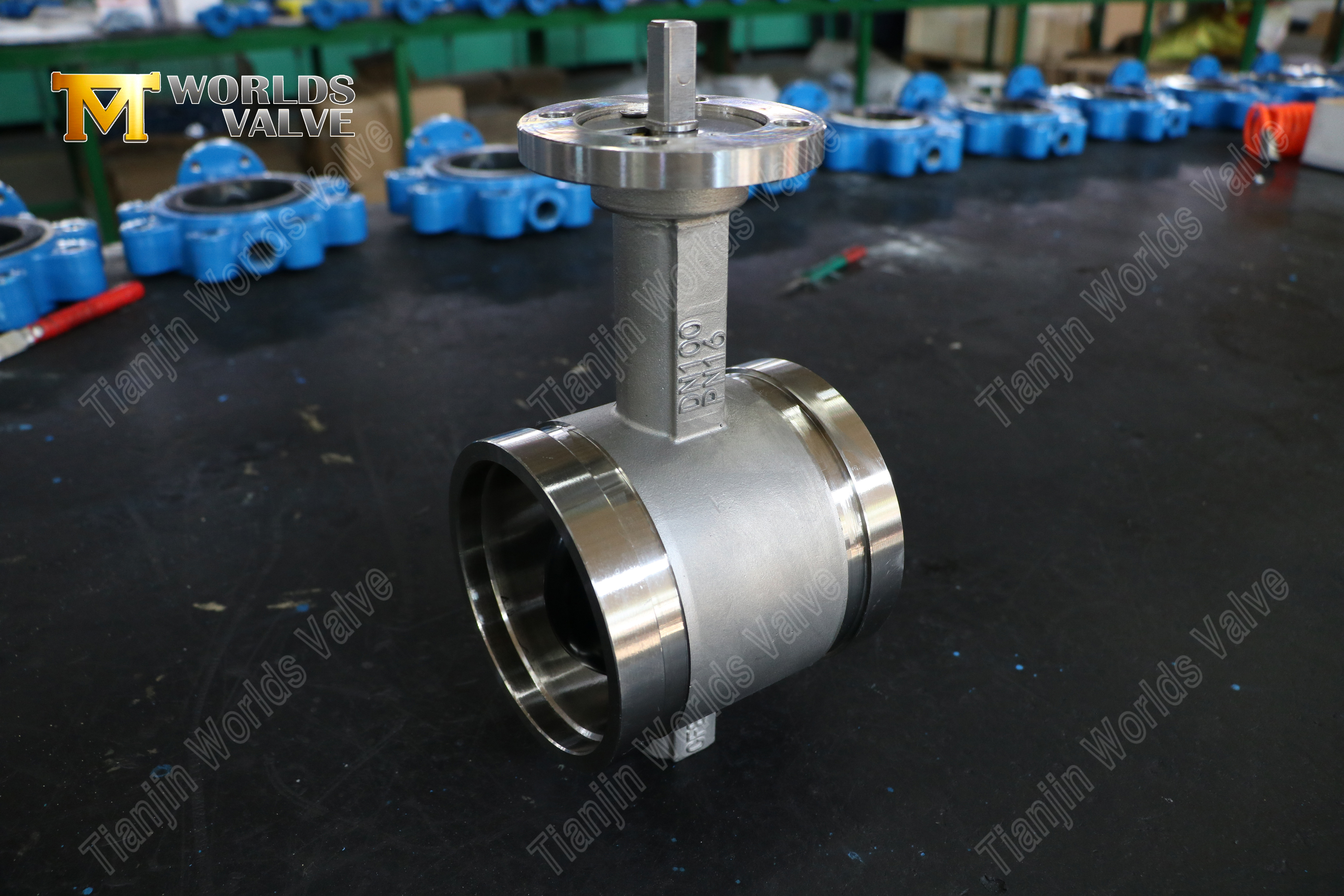

SS-spjällventil med räfflad ände – CF8M-kropp, PN16, OEM-tillverkare

Produktöversikt

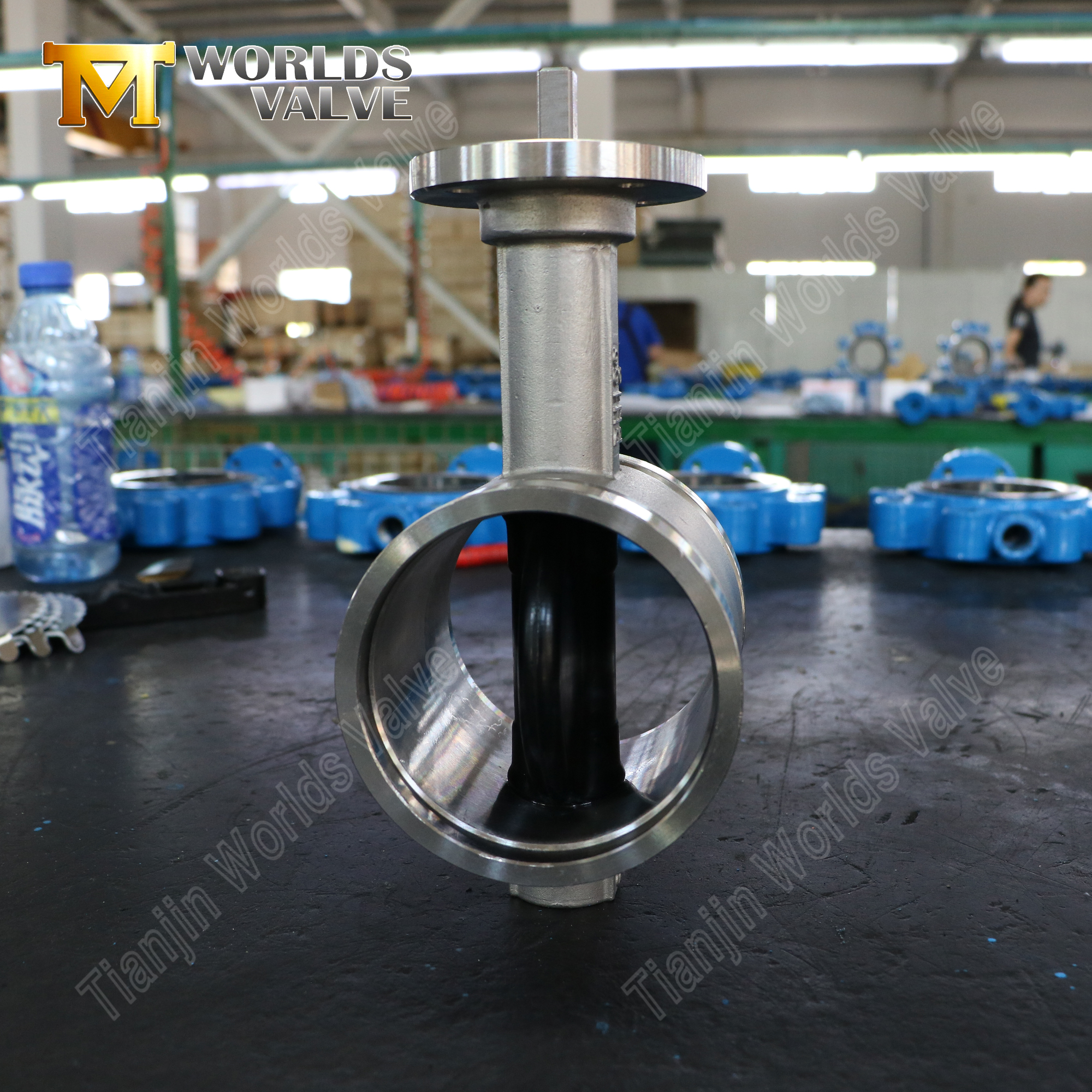

En fjärilsventil med räfflad ände är en kvartsvarvs flödeskontroll som är designad för snabb och säker installation med hjälp av mekaniska räfflade kopplingar. Till skillnad från flänsade eller gängade ventiler som kräver svetsning, bultning eller gängning, ansluter den räfflade änddesignen till rörledningen genom att helt enkelt föra in ventilen mellan två kopplingar och dra åt – vilket minskar installationstiden med upp till 60 % och eliminerar behovet av varma arbetstillstånd eller specialverktyg.

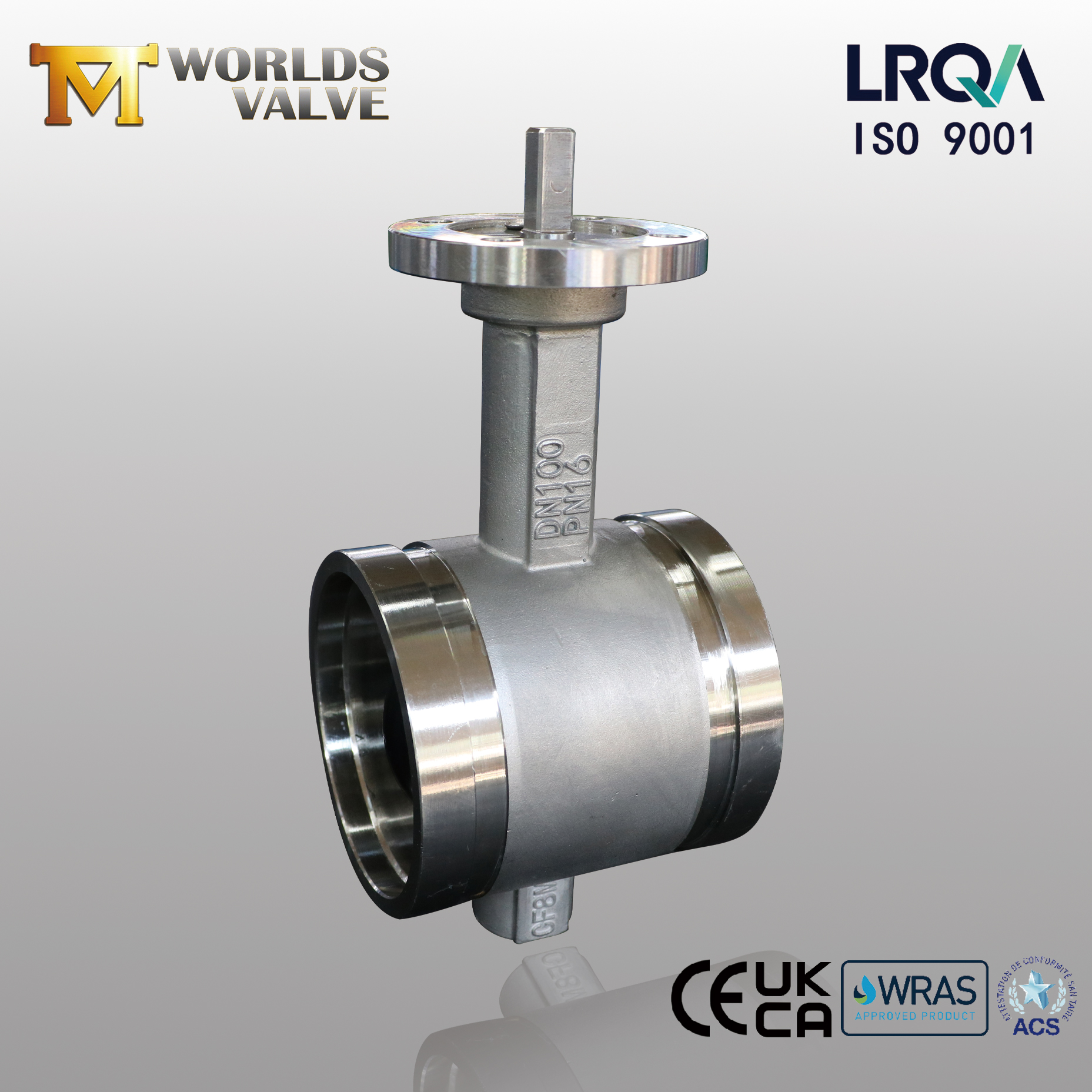

Denna modell har en CF8M-kropp i rostfritt stål (AISI 316) för överlägsen korrosionsbeständighet, en DI-skiva (duktilt järn) helt inkapslad i EPDM för bubbeltät försegling och fullständig metallisolering från processvätskan, och en SS420-skaft i rostfritt stål för robust vridmomentöverföring – klassad till PN16 (16 bar) PN16. EPDM-inkapslingen på skivan skyddar den segjärnskärna från korrosion samtidigt som den ger en fjädrande tätningsyta som komprimeras mot sätet för nollläckageavstängning.

Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara räfflade spjällventiler – material, storlekar, tryckklasser, beläggningar och ställdon – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.

Införa:

Spjällventil med räfflad ände | CF8M Kropp | DI-skiva helt inkapslad i EPDM |PN16

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

RGV02-TG01 - Detaljerad produktinfo

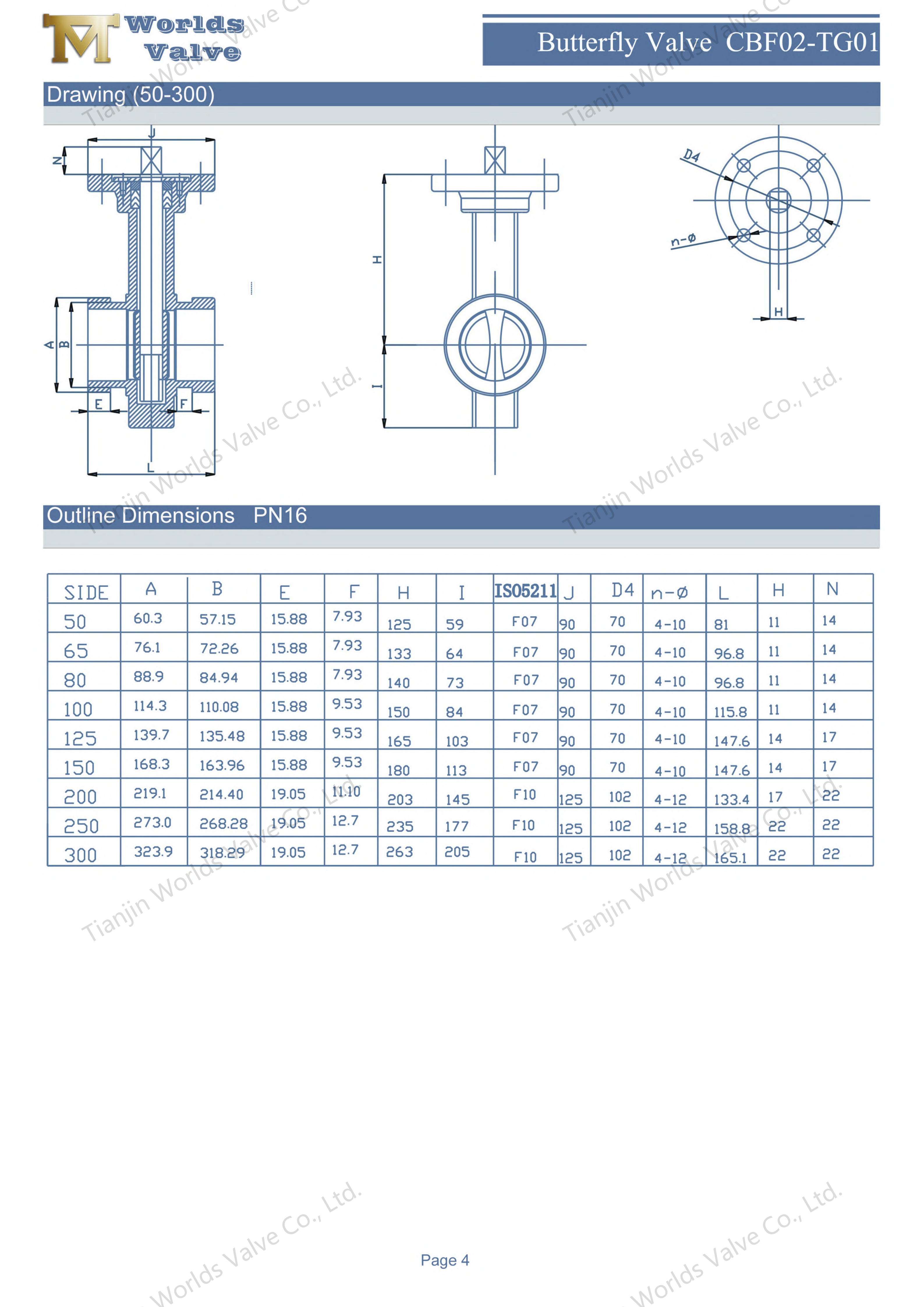

Tekniska specifikationer

Nyckelfunktioner och fördelar

1. Anslutning med räfflad ände – snabb installation, ingen svetsning

• Snabb och enkel installation – Ventilen ansluts till rörledningen med hjälp av två mekaniska räfflade kopplingar. Sätt bara in ventilen mellan kopplingarna och dra åt – ingen svetsning, ingen gängning, ingen flänsskruvning. Installationstiden reduceras med upp till 60 % jämfört med flänsventiler.

• Inget varmt arbete krävs – Eliminerar behovet av svetstillstånd, brandvakter och specialiserade svetsfärdigheter – en avgörande fördel i riskfyllda områden, eftermonteringsprojekt och trånga utrymmen.

• Underhållsvänlig – Ventilen kan enkelt tas bort och återinstalleras med samma räfflade kopplingar, vilket förenklar underhåll och byte utan att störa resten av rörsystemet.

• Utrymmesbesparande design – Vridspjällsventiler med räfflade ändar är mer kompakta än flänsade alternativ och kräver mindre utrymme i trånga utrustningsrum och trånga rörställ.

• AWWA C606-överensstämmelse – Spårade ändar är tillverkade enligt AWWA C606-standarder, vilket säkerställer kompatibilitet med standardräfflade kopplingar över hela världen.

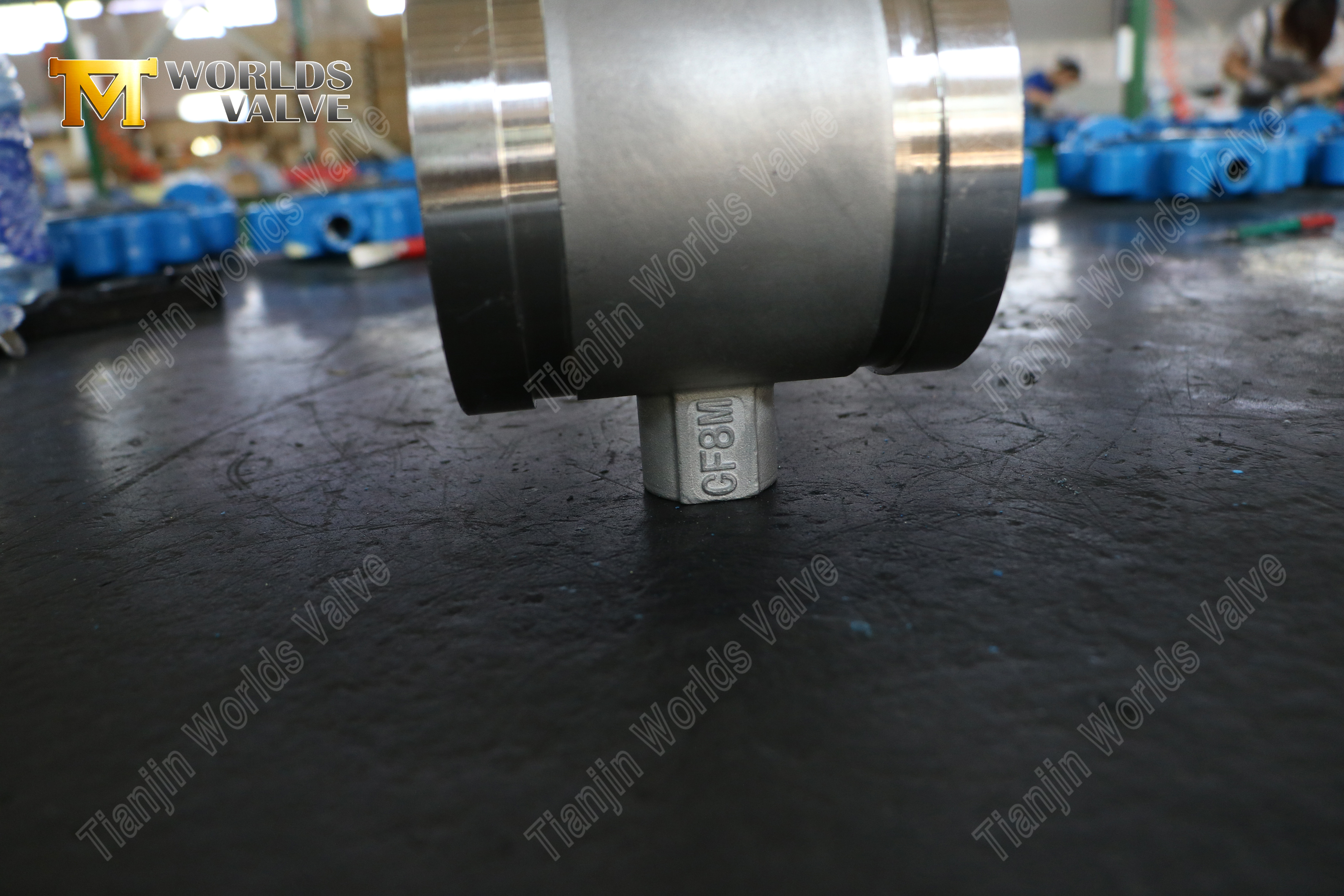

2. Kroppsmaterial – CF8M rostfritt stål (AISI 316)

• Överlägsen korrosionsbeständighet – CF8M erbjuder utmärkt motståndskraft mot grop- och spaltkorrosion, särskilt i kloridmiljöer, havsvatten och aggressiva medier – som avsevärt överträffar 304 rostfritt stål (CF8) under krävande förhållanden.

• Bred kemisk kompatibilitet – Lämplig för vatten, avloppsvatten, milda kemikalier, syror och alkalier – idealisk för kemisk bearbetning, farmaceutiska och marina tillämpningar.

• Hygieniskt och icke-giftigt – Materialet är säkert för dricksvatten, livsmedelsbearbetning och farmaceutiska tillämpningar.

• Förlängd livslängd – De korrosionsbeständiga egenskaperna hos CF8M säkerställer långsiktig tillförlitlighet även i aggressiva miljöer, vilket minskar utbytesfrekvensen och underhållskostnaderna.

3. Skivmaterial–DI med EPDM Full Inkapsling

• Komplett metallisolering – Den segjärnskärna är helt inkapslad i EPDM, vilket säkerställer ingen metallkontakt med processvätskan. Detta eliminerar helt och hållet risker för korrosion, gropfrätning och kontaminering.

• Bubbeltät tätning – EPDM-inkapslingen skapar en fjädrande tätningsyta som komprimeras mot sätet när det stängs, vilket ger bubbeltät avstängning certifierad enligt EN 12266-1 och API 598.

• Överlägsen kemisk beständighet – EPDM erbjuder utmärkt motståndskraft mot vatten, avloppsvatten, utspädda syror, alkalier och vanliga vattenbehandlingskemikalier inklusive klor och ozon.

• Maximal flödeskapacitet – Den inkapslade skivdesignen eliminerar behovet av en separat liner mellan skivan och sätet, vilket möjliggör en större flödespassage och högre Cv-värden.

• Brett temperaturområde – EPDM bibehåller tätningsegenskaper från -20°C till +120°C, och täcker hela området för typiska vattensystem och industriella servicetemperaturer.

4. Stammaterial – SS420 rostfritt stål

• High Strength – SS420 erbjuder betydligt högre draghållfasthet än 304/316 rostfritt stål, vilket säkerställer tillförlitlig vridmomentöverföring även i ventiler med större diameter.

• Utmärkt slitstyrka – Den härdade ytan motstår skavning och nötning under upprepad cykling, vilket förlänger livslängden för spindel-till-lagergränssnittet.

• Utblåsningssäker design – Retentionsmekanism förhindrar oavsiktlig stamutkastning under tryckstötar, vilket säkerställer säker drift.

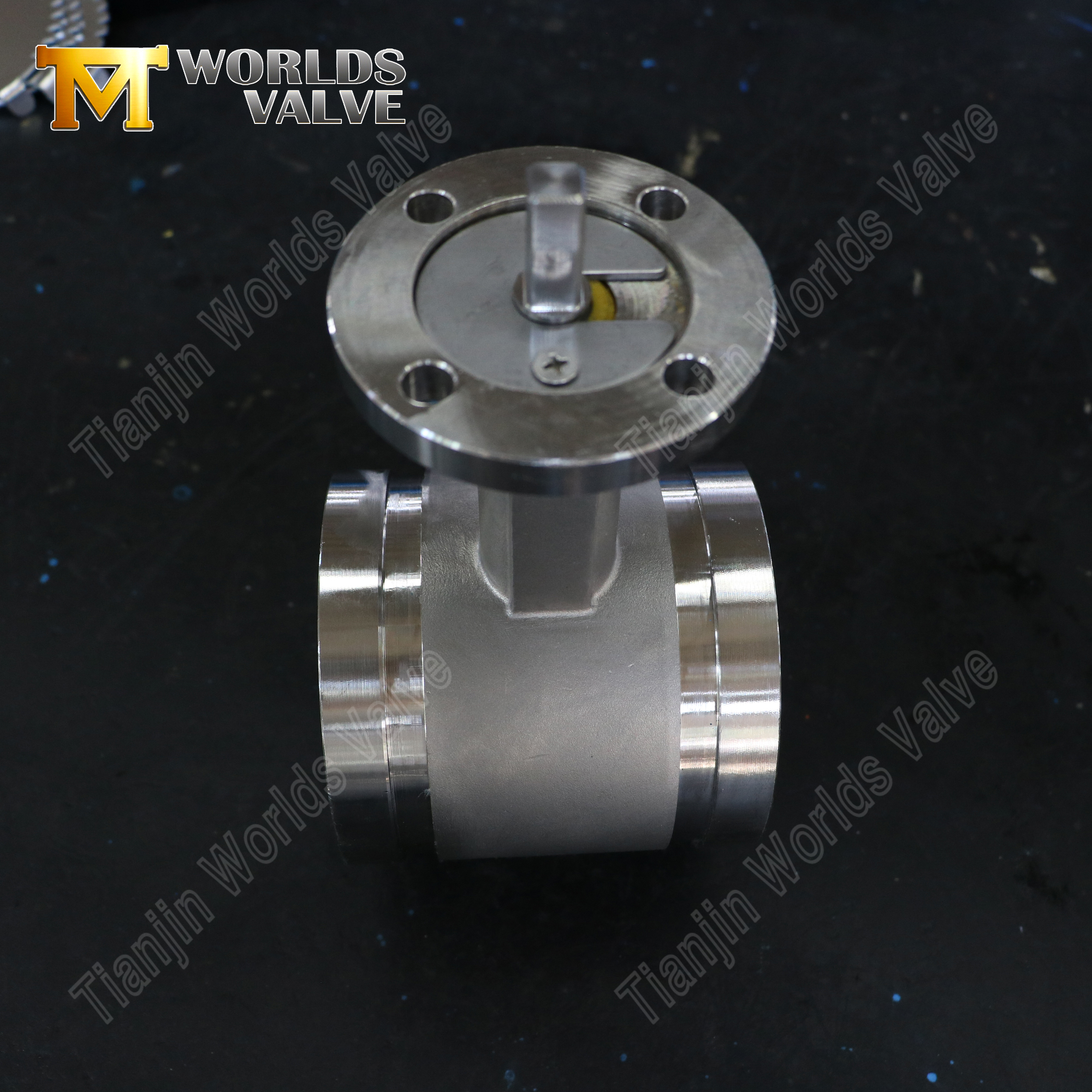

5. ISO 5211 toppfläns – redo för automatisering

Alla våra räfflade spjällventiler har en standard ISO 5211 toppfläns, vilket ger universell utbytbarhet för olika aktiveringsmetoder:

• Handspak – Snabb manuell av/på-kontroll med låsplatta (mindre storlekar)

• Gear Operator – Självlåsande med öppen-stäng-indikator (större storlekar)

• Elektriska ställdon – On-off eller modulerande typer med 4-20 mA återkoppling, manuell överstyrning, PLC/SCADA-integration

• Pneumatiska ställdon – Dubbelverkande eller fjäderåtergående (felsäker) konstruktioner

• Hydrauliska ställdon – högt vridmoment, undervattens eller explosiva miljöer

Typiska applikationer

Vridspjällsventiler med räfflade ändar med CF8M-kropp och EPDM-kapslad skiva är tillförlitliga inom ett brett spektrum av industrier:

• Vattenförsörjning och distribution–Kommunala vattenledningar, pumpstationer, distributionsnät.

• Rening av avloppsvatten – Avloppsledningar, reningsverk, avloppssystem.

• Kemisk bearbetning – frätande vätskor, syror, alkalier (med CF8M-kropp och EPDM-inkapsling) .

• Läkemedel – högrent vatten, CIP/SIP-system .

• Mat & Dryck – Sanitär bearbetning, rengöringsmedel.

• VVS-system – Kylvatten, varmvatten, kyltornssystem.

• Brandskydd – Brandvattenledningar, sprinklersystem, delugesystem

• Marine & Offshore–Sjövattenkylning, ballastvattensystem

Varför välja Tianjin Worlds Valve?

• Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• Specialister på räfflade ventiler. Vi har lång erfarenhet av tillverkning av räfflade spjällventiler för vatten-, kemikalie- och industriprojekt över hela världen. Våra räfflade ändar är bearbetade enligt AWWA C606-standarder för pålitlig kopplingskompatibilitet.

• CF8M Body Expertise. Vi tillverkar CF8M (AISI 316) ventilhus för överlägsen korrosionsbeständighet i aggressiva miljöer – idealiska för kemiska, farmaceutiska och marina tillämpningar.

• Full inkapslingsteknik. Vår DI-skiva med EPDM full inkapsling säkerställer ingen metallkontakt med processvätskan, vilket ger bubbeltät tätning och förlängd livslängd.

• Fullständig anpassning. Material, storlekar, tryckklasser, beläggningar (valfri RAL-färg), ställdon – allt enligt din specifikation.

• 19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet. Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning. Engagerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din räfflade ventil idag:

Oavsett om du behöver den här PN16-konfigurationen med CF8M-kropp och EPDM-inkapslad skiva, en annan storlek, automatiserad aktivering eller ett komplett ventilpaket för ett storskaligt projekt – vi är redo att bygga efter din specifikation.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / skaft)

• Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)

• Räfflade ändstandard (AWWA C606 / ISO 6182)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
