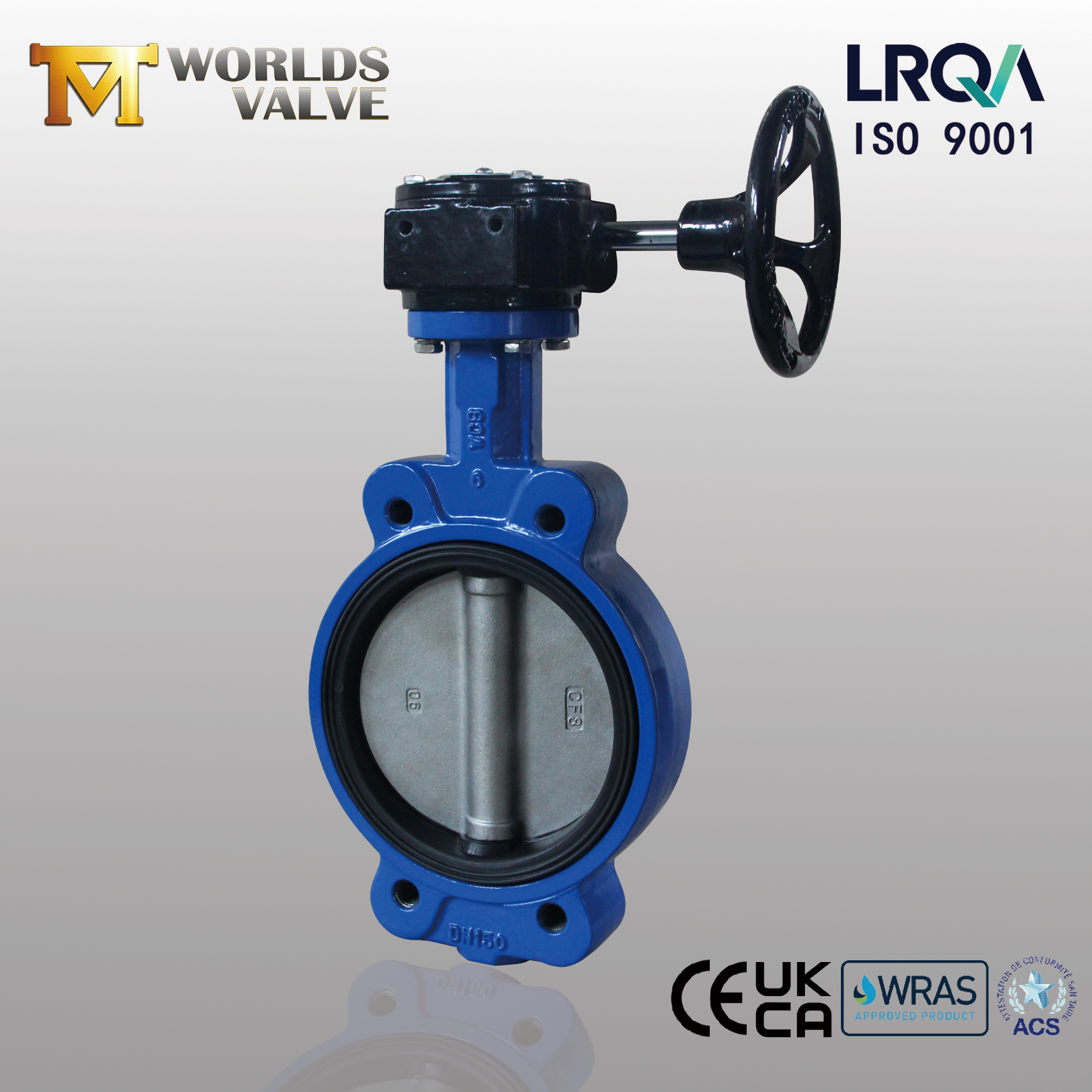

Semi-Lug vridspjällsventil | WCB Body, CF8 Disc, Viton Seat | Snäckväxel DN150 10K

Produktöversikt

Halvtappkroppen har två gängade insatser på nedströmssidan, medan uppströmssidan förblir wafer-stil. Denna design gör att ventilen kan skruvas direkt till nedströmsflänsen, vilket möjliggör återvändsservice – ventilen kan hålla fullt tryck på ena sidan när den installeras vid en rörledningsände utan att behöva en passande motfläns på den andra sidan. Till skillnad från en fjärilsventil med full klämma som har klackar på båda sidor, minskar den halvtappade konstruktionen vikten, samtidigt som ledningens komplexitet sparas, samtidigt som ledningen minskar komplexiteten och isoleringen av material. för ena sidan av systemet. Detta gör den idealisk för isoleringspunkter, systemexpansionsanslutningar och underhållsavstängningar där endast en sida av ventilen kräver oberoende borttagning.

WCB-kroppen överensstämmer med ASTM A216 Grade WCB, standardgjutet kolstål för ventilkroppar i standard industriservice . Den erbjuder ett temperaturområde på -29°C till 425°C, en minsta draghållfasthet på 485 MPa och utmärkt svetsbarhet, vilket gör den väl lämpad för olje- och gasledningar, raffinaderier, kemiska anläggningar och kraftgenereringsanläggningar där både styrka och kostnadseffektivitet krävs.

CF8-skivan (ASTM A351 Grade CF8, den gjutna motsvarigheten till bearbetat 304 rostfritt stål) innehåller cirka 18 % krom och 8 % nickel, vilket ger bra korrosionsbeständighet i vatten, luft, milda kemikalier och många industriella vätskor. CF8-skivan erbjuder en utmärkt balans mellan korrosionsbeständighet, hållfasthet och kostnadseffektiv ytbeständighet som förhindrar en jämn ytfinish och minimerar ytbeständighet. mer aggressiva medier som innehåller klorider, en uppgradering till CF8M (AISI 316) är tillgänglig på begäran.

Viton-sätet (fluorkarbongummi, FKM) ger enastående prestanda under krävande förhållanden. Standardkvaliteter fungerar upp till +204°C, med utmärkt motståndskraft mot kolväten, bränslen, oljor, syror, lösningsmedel, ozon och UV-nedbrytning. Viton erbjuder starkare kemisk beständighet än NBR eller EPDM, särskilt vid kolväte- och syraservice, vilket gör det till det föredragna sätesmaterialet för olja och gas, kemisk bearbetning och högtemperaturindustrisystem där aggressiva medier förekommer.

Snäckväxelföraren ger smidig manuell kontroll med högt vridmoment med en självlåsande mekanism och en inbyggd visuell positionsindikator, vilket gör den särskilt lämplig för DN150 (6-tums) applikationer där en handspak skulle kräva överdriven ansträngning. Driften av denna DN150-ventil är smidig och låg ansträngning, även under differenstryck, tack vare utväxlingsförhållandet. Snäckväxeln är självlåsande - skivan håller sin position säkert utan att glida när den väl är inställd - vilket ökar driftsäkerheten. Växelhuset i gjutjärn är förseglat för att skydda interna komponenter, vilket säkerställer långsiktig tillförlitlighet i industriella miljöer. För automatiserade applikationer möjliggör ISO 5211 toppflänsen direkt montering av elektriska eller pneumatiska ställdon utan anpassade fästen.

Tianjin Worlds Valve Co., Ltd. arbetar under ett ISO 9001-certifierat kvalitetsledningssystem och kan leverera produkter med CE-, UKCA-, WRAS- och ACS-certifieringar på begäran. Vi är en direkt Kina-baserad OEM/ODM-tillverkare som tillverkar ventiler strikt efter kundens specifikationer och tillhandahåller fullständig dokumentation (brukstestrapporter och trycktestrapporter) med varje beställning.

Införa:

Semi-Lug vridspjällsventil | WCB Body, CF8 Disc, Viton Seat | Snäckväxel DN150 10K

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

CBF02-TL01 - Detaljerad produktinformation

Nyckelfunktioner och fördelar

1. Semi-Lug Body–Downstream demontering & återvändsgränd service

• Gängade klackar på nedströmssidan tillåter skruvad anslutning till en enda fläns för isolering av linjens slut.

• Uppströmssidan är wafer-stil, vilket minskar vikt och materialkostnad jämfört med full-lug ventiler.

• Idealisk för isoleringspunkter, systemexpansionsanslutningar och underhållsavstängningar där endast en sida kräver oberoende borttagning.

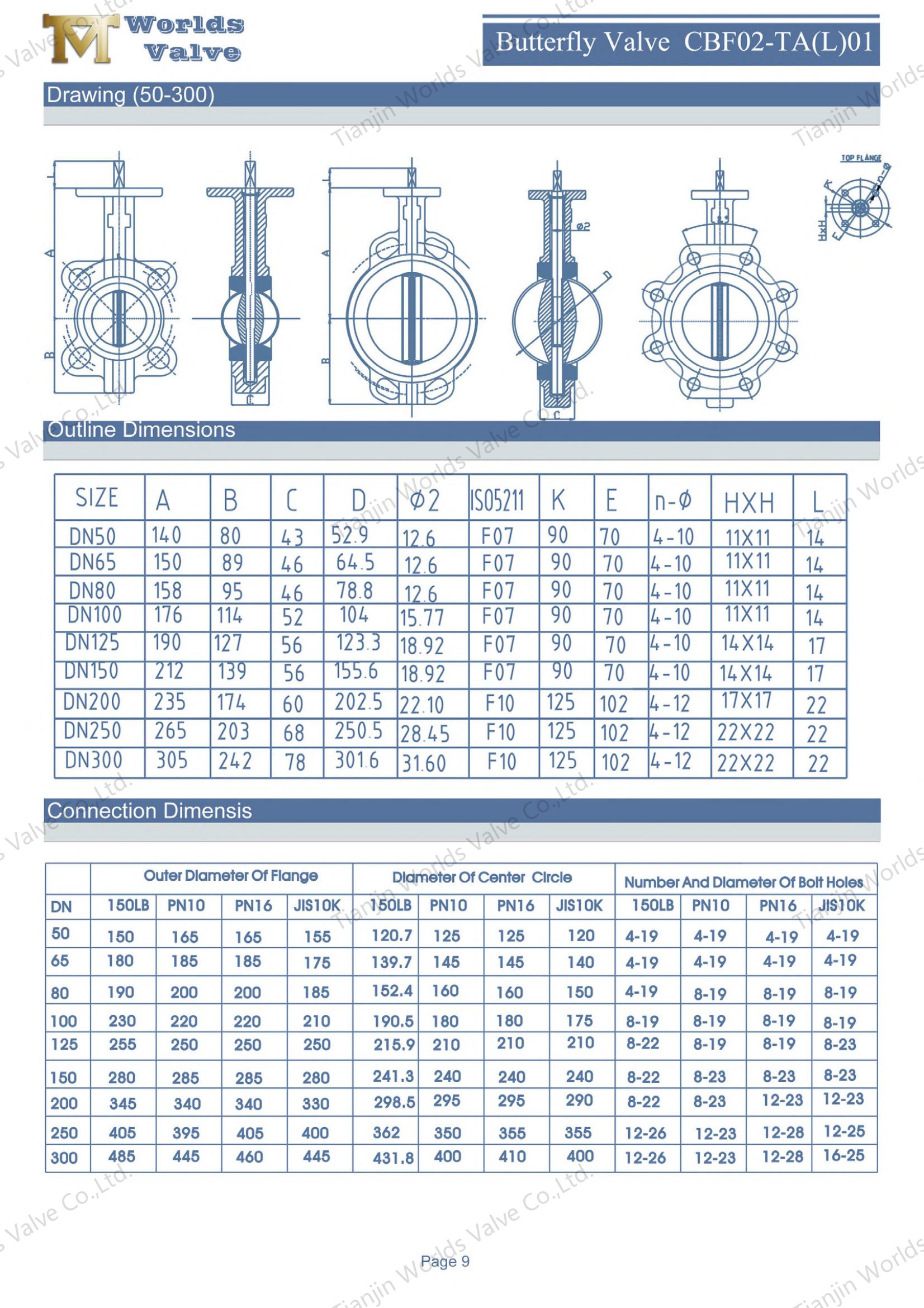

• Flänsborrning kompatibel med JIS 10K, EN 1092 PN10/PN16 och ANSI B16.5 Class 150.

2. WCB-kropp i kolstål – hög hållfasthet och brett temperaturområde

• ASTM A216 Grade WCB, standardgjutna kolstål för ventilkroppar i industriell service.

• Temperaturområde: -29°C till 425°C; draghållfasthet: min 485 MPa.

• Utmärkt svetsbarhet och slagtålighet för krävande olje-/gas-, kemikalie- och krafttillämpningar.

• Epoxibeläggning (valfri RAL-färg) ger yttre korrosionsskydd.

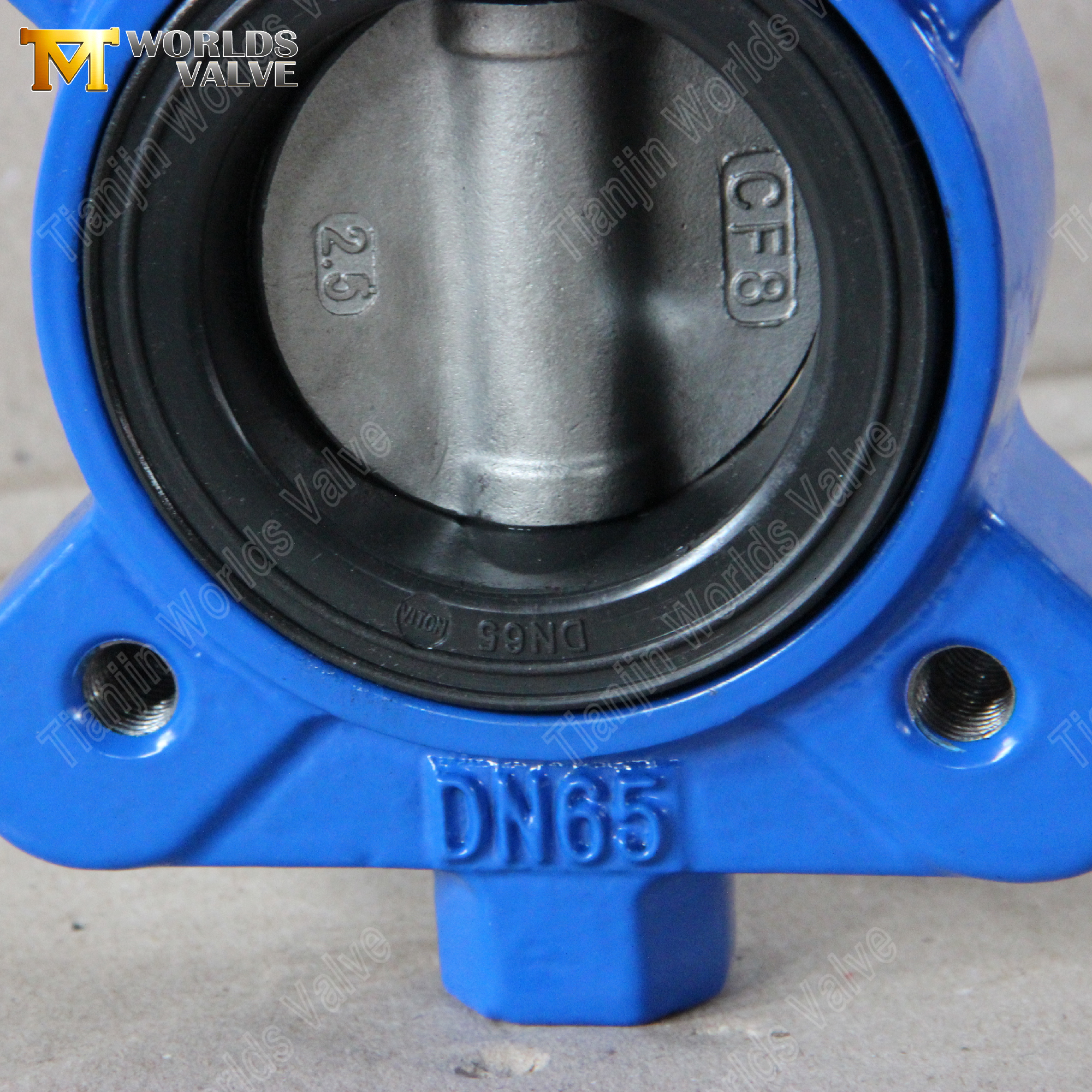

3. CF8 (304) skiva i rostfritt stål – korrosionsbeständig och kostnadseffektiv

• CF8 (ASTM A351 Grade CF8) innehåller ~18% Cr och 8% Ni för god korrosionsbeständighet i vatten och milda kemikalier.

• Slät ytfinish minimerar flödesmotståndet och förhindrar att media ansamlas.

• Uppgradera till CF8M (316) tillgänglig för havsvatten, högkloridhaltiga eller sura miljöer.

4. Viton (FKM) säte – hög temperatur och kemisk beständighet

• Utmärkt motståndskraft mot kolväten, bränslen, oljor, syror, lösningsmedel, ozon och UV.

• Drifttemperatur upp till +204℃ (standardkvalitet), korttidsexponering upp till +250℃.

• Överlägsen kemikaliebeständighet jämfört med NBR eller EPDM, idealisk för aggressiva medier.

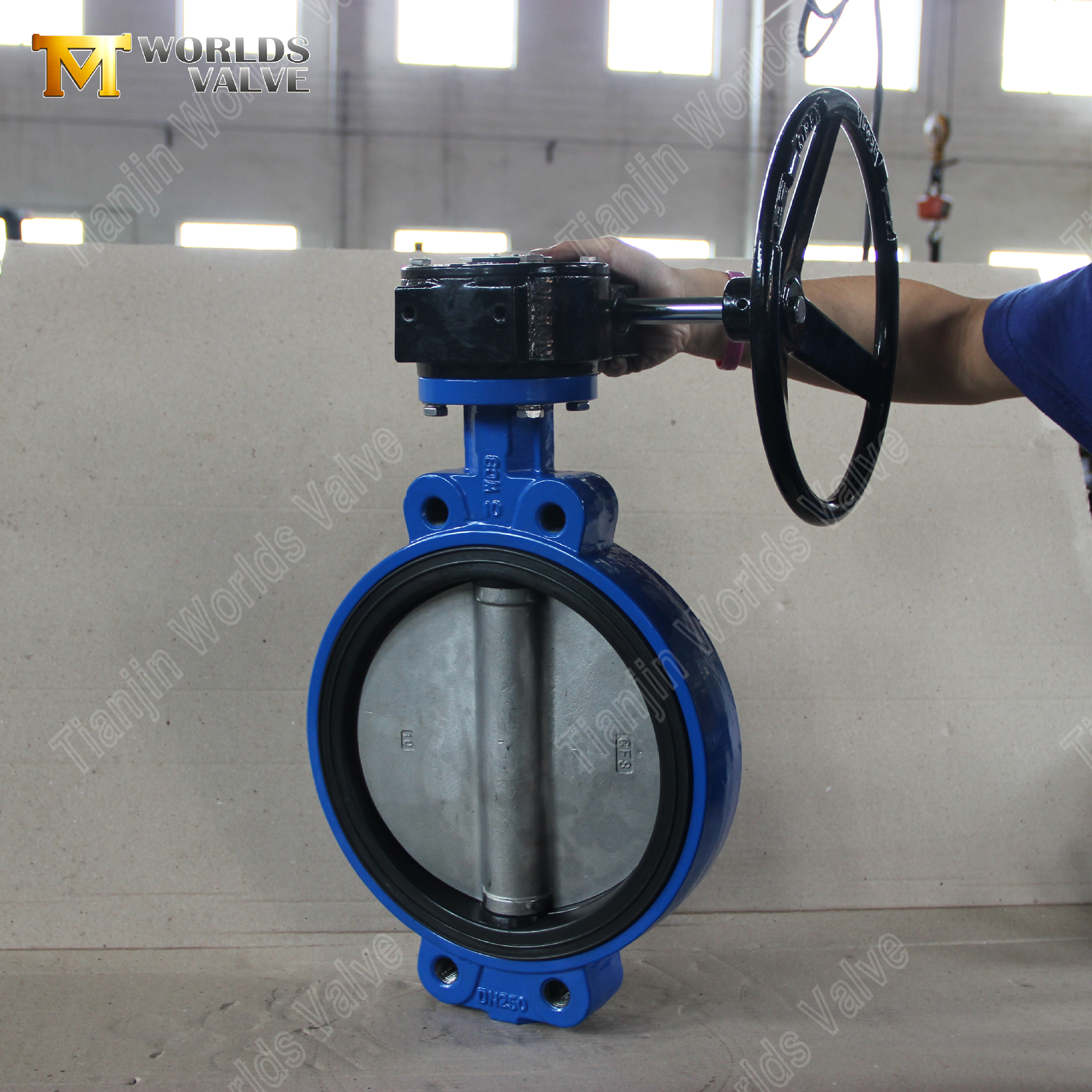

5. Snäckväxel förare – smidig, självlåsande manuell kontroll

• Hög utväxlingsreduktion ger enkel drift för DN150-ventiler, även under differenstryck.

• Självlåsande mekanism håller skivan i valfri position utan att glida.

• Visuell positionsindikator möjliggör snabb verifiering av ventilstatus.

• Gjutjärnstätade växelhus skyddar interna komponenter för långsiktig tillförlitlighet i industriella miljöer.

6. Helt anpassningsbar OEM/ODM-lösning

• Kroppsmaterial: WCB (standard), segjärn, CF8, CF8M.

• Skivmaterial: CF8 (standard), CF8M, duplex, superduplex, aluminiumbrons.

• Sitsmaterial: Viton (standard), EPDM, NBR, PTFE.

• Tryckklasser: JIS 10K (standard), PN10, PN16, Klass 150.

• Flänsstandarder: JIS B2220 10K, EN 1092, ANSI B16.5, AS2129.

• Drift: Snäckväxel (standard), handtag, elektriskt ställdon, pneumatiskt ställdon (ISO 5211 toppfläns tillgänglig).

• Certifieringar: ISO 9001, CE, UKCA, WRAS, ACS tillgängliga på begäran.

Standard:

Varför välja Tianjin Worlds Valve?

1. Direkt OEM/ODM-tillverkare – Vi tillverkar i vår egen ISO 9001-certifierade fabrik, inte bara ett handelsföretag. Varje semi-lug fjärilsventil är tillverkad enligt dina exakta specifikationer.

2. Material och design Flexibilitet – WCB-kropp, CF8-skiva, Viton-säte, snäckväxeloperatör, JIS 10K-klassificering – allt kan skräddarsys efter dina specifika media-, temperatur- och tryckkrav.

3. Semi-Lug Design Expertise – Vår semi-lug konstruktion erbjuder den perfekta balansen mellan återvändsgränd servicekapacitet (på nedströmssidan) och vikt/kostnadsbesparingar (wafer-stil uppströms). Perfekt för system som kräver nedströms demontering.

4. Certifierad kvalitet – ISO 9001 certifierad med CE-, UKCA-, WRAS- och ACS-certifieringar tillgängliga på begäran för att möta globala marknadskrav.

5. Fullständig dokumentation – materialcertifikat (brukstestrapporter) och trycktestrapporter medföljer varje beställning.

6. Global exportupplevelse – Levererar ventiler till över 50 länder med pålitlig logistik och teknisk support.

Slutsats:

Vi inbjuder dig att kontakta oss för en konkurrenskraftig offert eller för att ordna ett besök på vår fabrik. Vårt ingenjörsteam är redo att diskutera dina specifika media-, temperatur- och tryckkrav – oavsett om du behöver en standard DN150 JIS 10K semi-lug fjärilsventil eller en helt anpassad lösning med specialmaterial eller aktivering.
