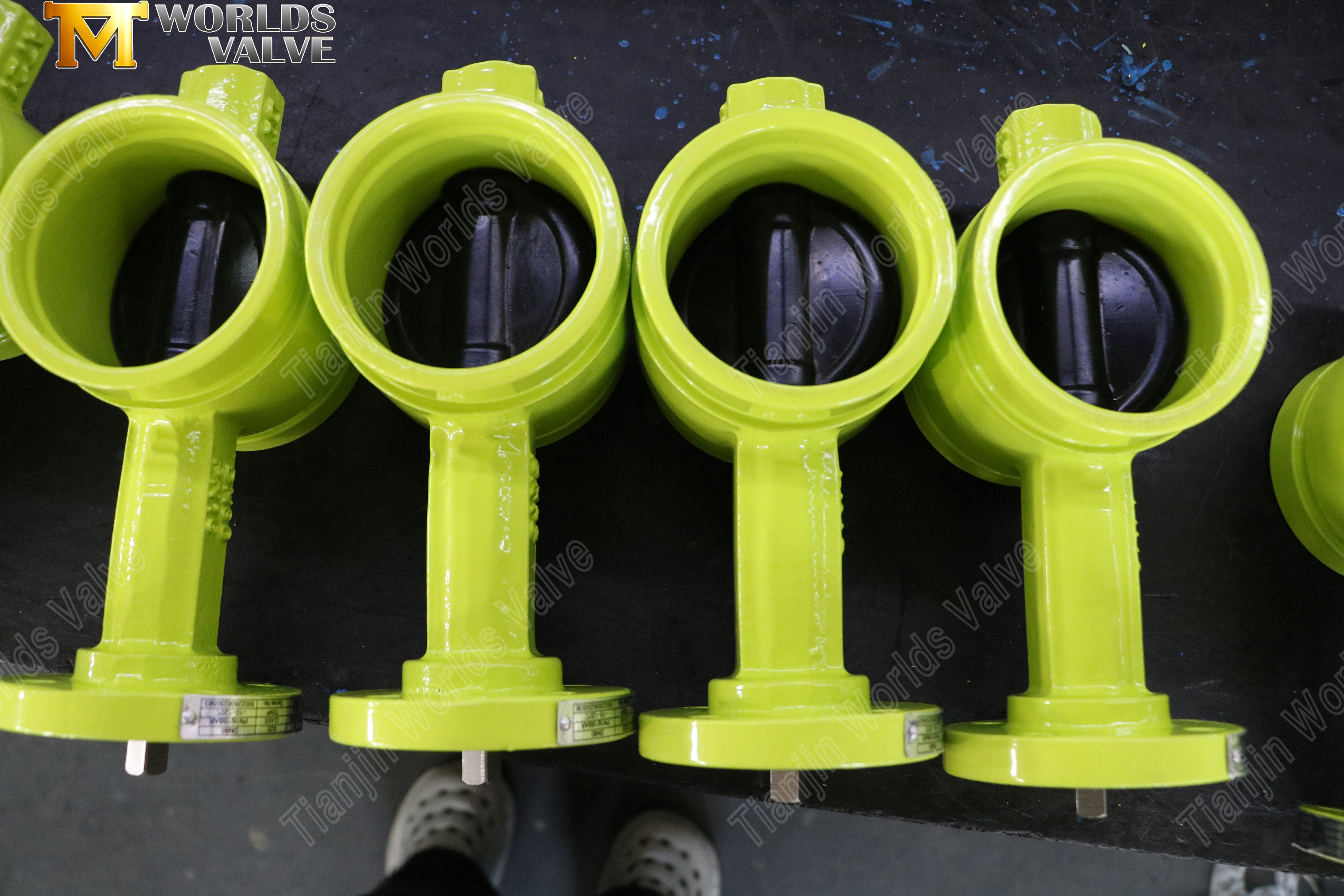

Spjällventil med räfflad ände – Installeras på några minuter, ingen svetsning krävs

Produktöversikt

Denna DN80-modell har en kropp av segjärn, en segjärnskiva med EPDM-övergjutning, en SS420-skaft i rostfritt stål och ett EPDM-säte – en materialkombination som ger utmärkt korrosionsbeständighet, bubbeltät tätning och lång livslängd. Klassad till PN16 (16 bar), den är byggd för krävande serviceförhållanden.

Som en direkt OEM/ODM-tillverkare med över 15 års exporterfarenhet erbjuder vi helt anpassningsbara lösningar – material, storlekar, tryckklasser, beläggningar, ställdon och förpackningar – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001, CE, UKCA, WRAS och ACS-certifieringar.

Införa:

Spjällventil med räfflad ände | DI Kropp | DI Disc Coated EPDM Seat | SS420 stam | 16 Bar

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

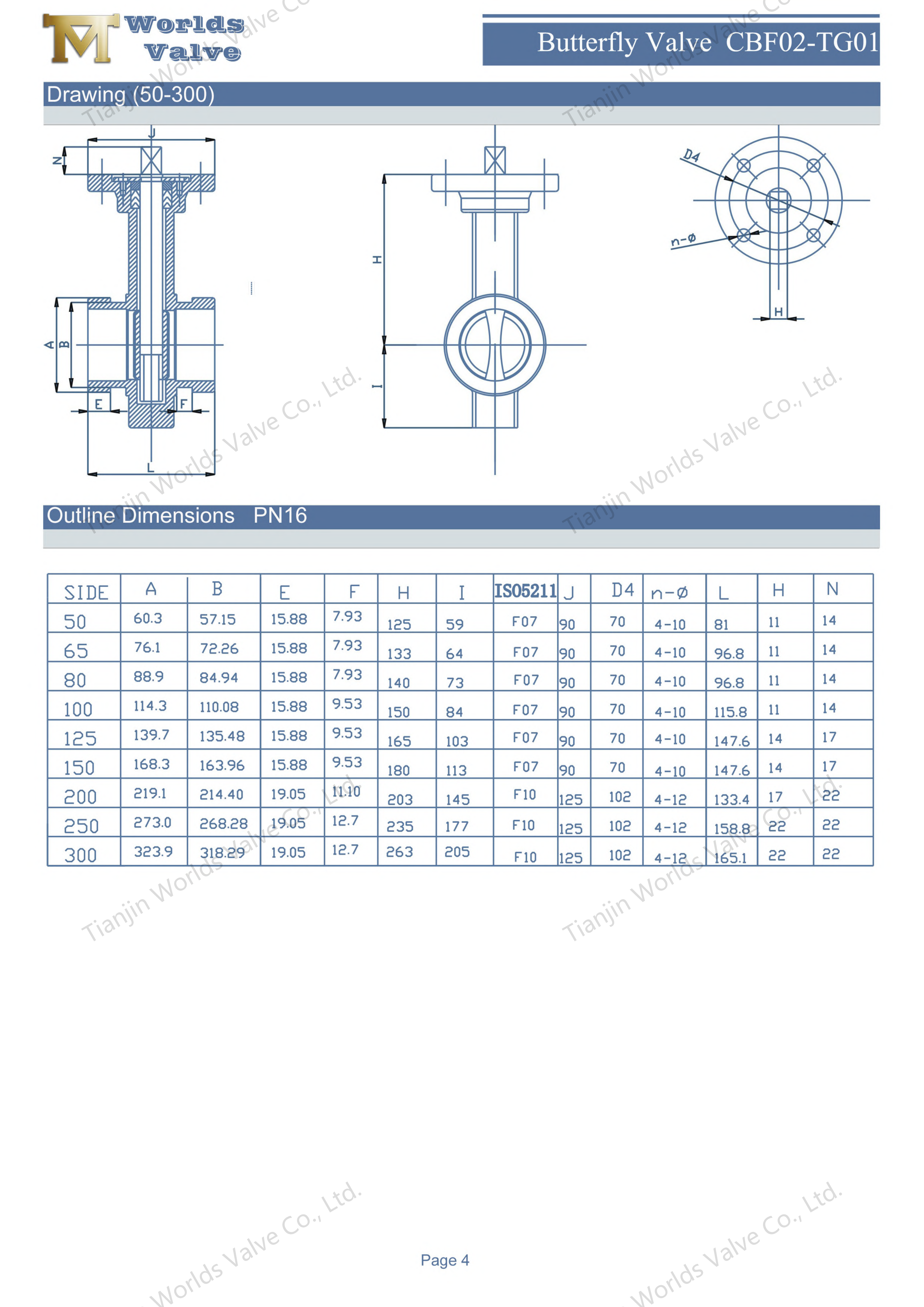

CBF02-TG01 - Detaljerad produktinformation

Tekniska specifikationer

Nyckelfunktioner och fördelar

1. Anslutning med räfflad ände – Installera på några minuter

Den räfflade änddesignen erbjuder betydande fördelar jämfört med traditionella flänsförsedda eller gängade anslutningar:

• Ingen svetsning, ingen gängning – Ventilen ansluts till rörledningen med hjälp av två mekaniska räfflade kopplingar. Sätt bara in ventilen mellan kopplingarna och dra åt. Inga heta arbetstillstånd, inga gängmaskiner, inga flänspackningar. Installationen är enkel, snabb och säker.

• 60 % snabbare installation – Jämfört med flänsventiler installeras räfflade ändventiler på en bråkdel av tiden. För storskaliga projekt innebär detta betydande arbetsbesparingar och snabbare slutförande av projekt.

• Enkelt underhåll – Ventilen kan tas bort och återinstalleras med samma räfflade kopplingar, vilket förenklar underhåll och byte utan att störa resten av rörsystemet.

• Kompakt och utrymmesbesparande – Vridspjällsventiler med räfflor är mer kompakta än flänsade alternativ, och passar lätt in i trånga utrustningsrum och trånga rörställ.

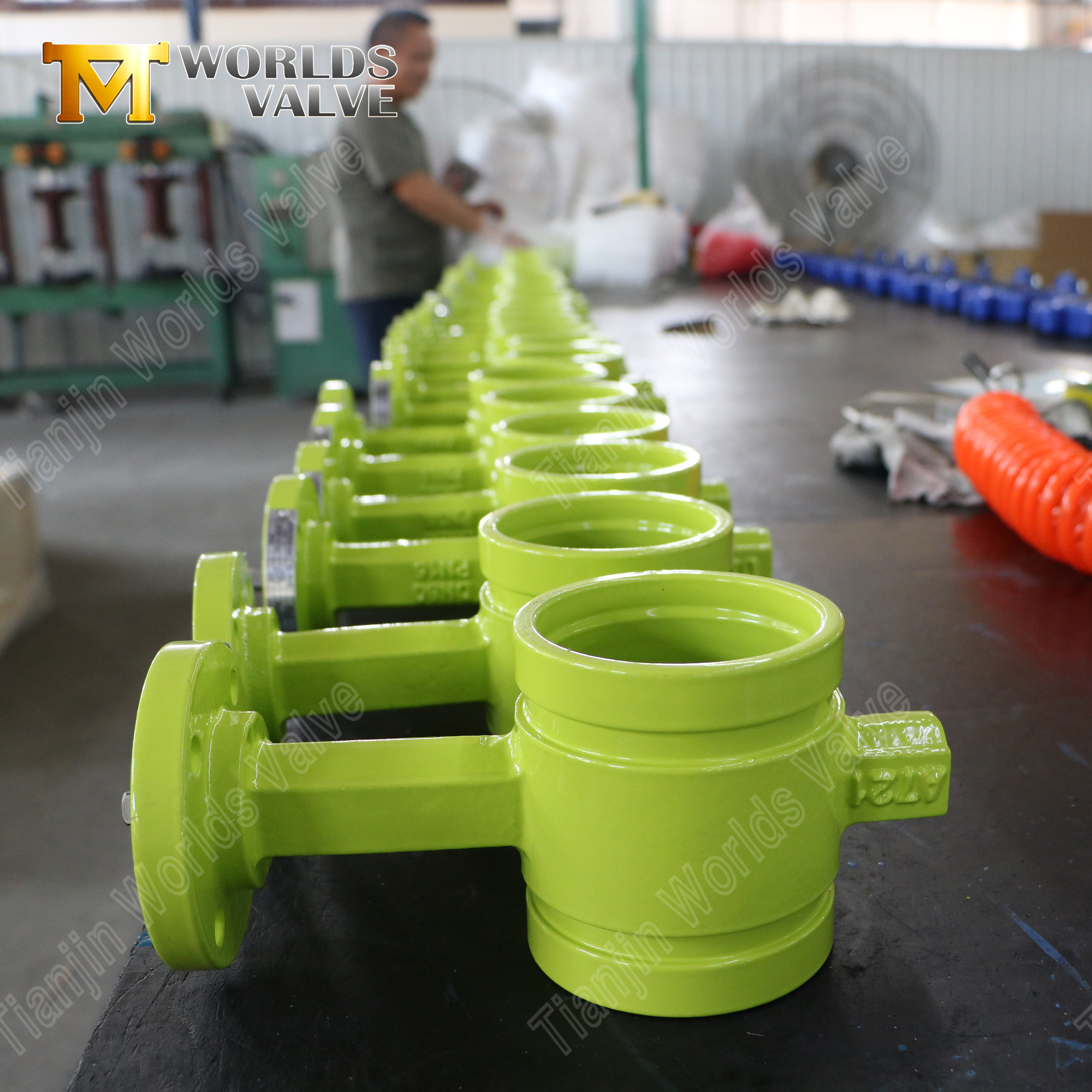

2. Kroppsmaterial – segjärn (GGG40)

Ventilhuset är tillverkat av segjärn GGG40 (ASTM A536 65-45-12):

• Dubbla styrkan hos gråjärn – Segjärn erbjuder ungefär dubbelt så hög draghållfasthet, vilket gör det idealiskt för PN16-service och tryckstötsförhållanden.

• Utmärkt slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och vibrationer.

• Korrosionsbeständig – I kombination med vår standardepoxibeläggning (minst 250 μm) ger den segjärnskroppen tillförlitligt korrosionsskydd för vatten, avloppsvatten och allmän industriservice.

3. Skivmaterial – segjärn med EPDM-övergjutning

Skivan har en segjärnkärna med EPDM-gummiövergjutning:

• Bubbeltät tätning – EPDM-övergjutningen skapar en fjädrande tätningsyta mot sätet, vilket ger bubbeltät avstängning certifierad enligt EN 12266-1 och API 598.

• Maximal flödeskapacitet – Den övergjutna designen eliminerar behovet av en separat liner, vilket möjliggör en större flödespassage och högre Cv-värden.

• Fullständigt korrosionsskydd – EPDM-skiktet inkapslar helt den segjärnskiva, skyddar den från korrosion och förlänger livslängden.

4. Sätesmaterial – EPDM

EPDM-sätet ger tillförlitlig tätning över ett brett utbud av vattenbaserade applikationer:

• Utmärkt vatten- och väderbeständighet – EPDM ger enastående motståndskraft mot vatten, ånga och väderpåverkan utomhus.

• Brett temperaturområde – Upprätthåller tätningsegenskaper från -20 ℃ till +120 ℃.

• Kemisk beständighet – Motstår utspädda syror, alkalier och vattenbehandlingskemikalier inklusive klor och ozon.

5. Stammaterial–SS420

Ventilskaftet är tillverkat av SS420 rostfritt stål:

• Hög styrka – Betydligt högre hållfasthet än 304/316 rostfritt stål, vilket säkerställer tillförlitlig vridmomentöverföring.

• Sli​

• Utblåsningssäker design – Retentionsmekanism förhindrar oavsiktlig stamutkastning under tryckstötar.

6. Ställdonsalternativ & ISO 5211 montering

Ventilen är utrustad med en standard ISO 5211 toppfläns:

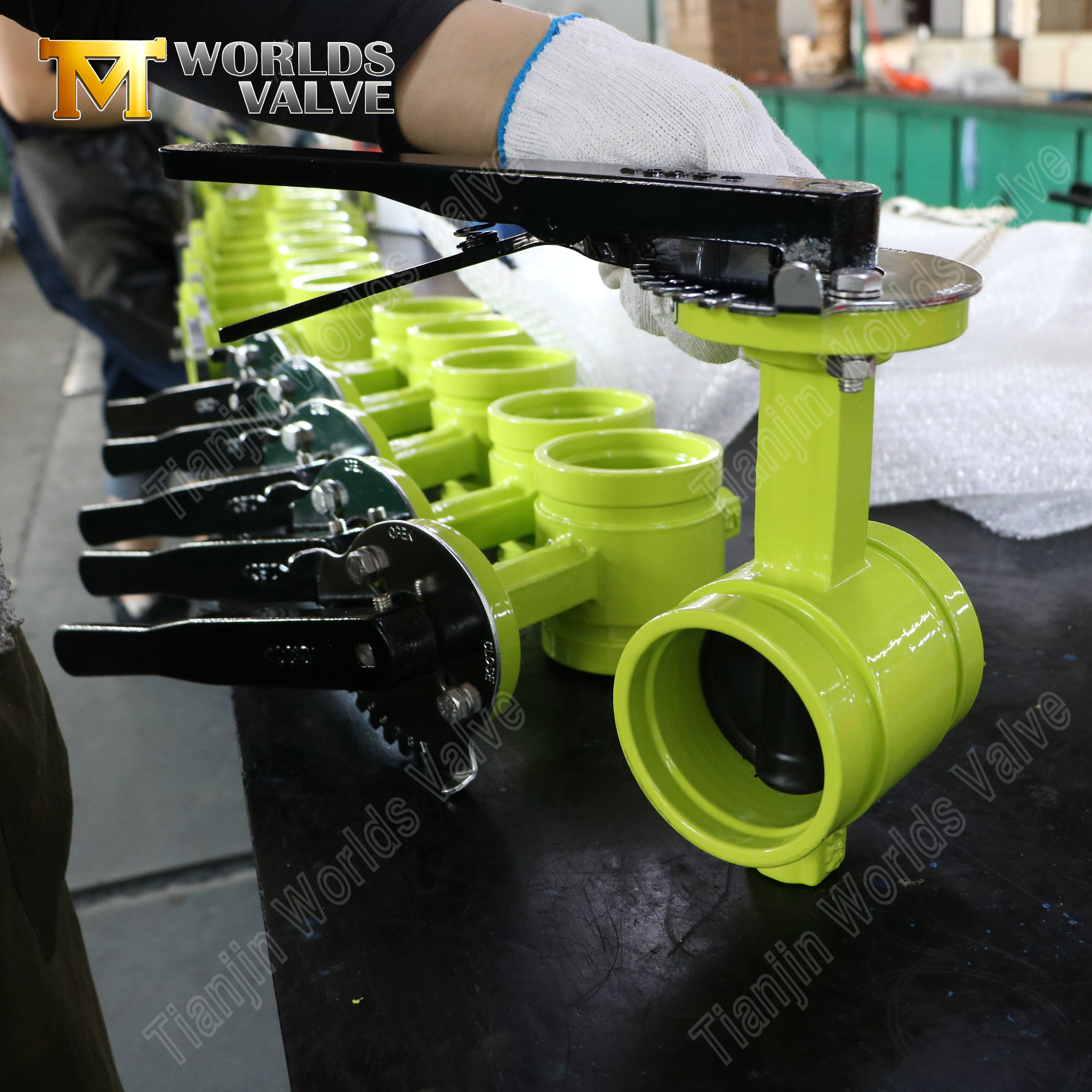

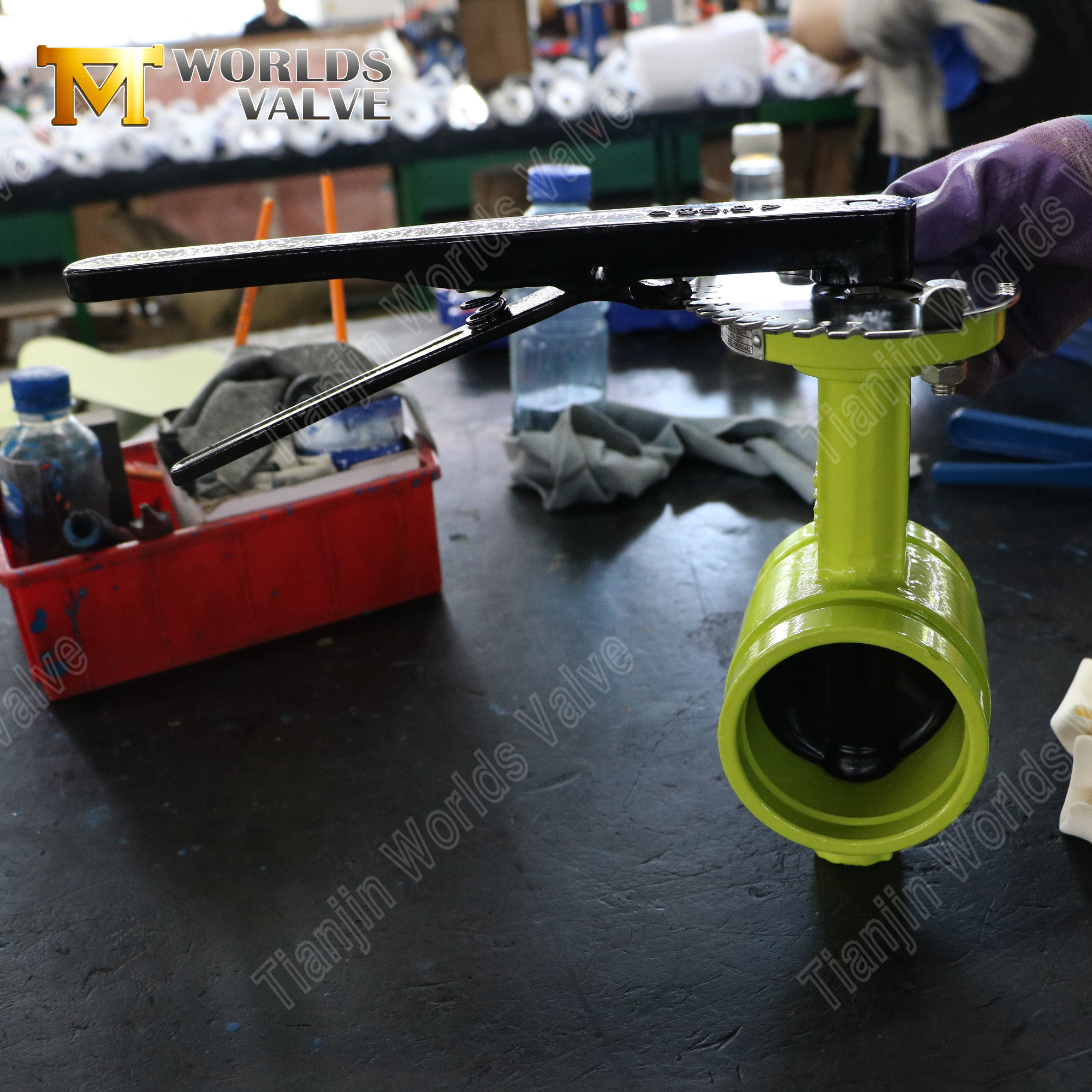

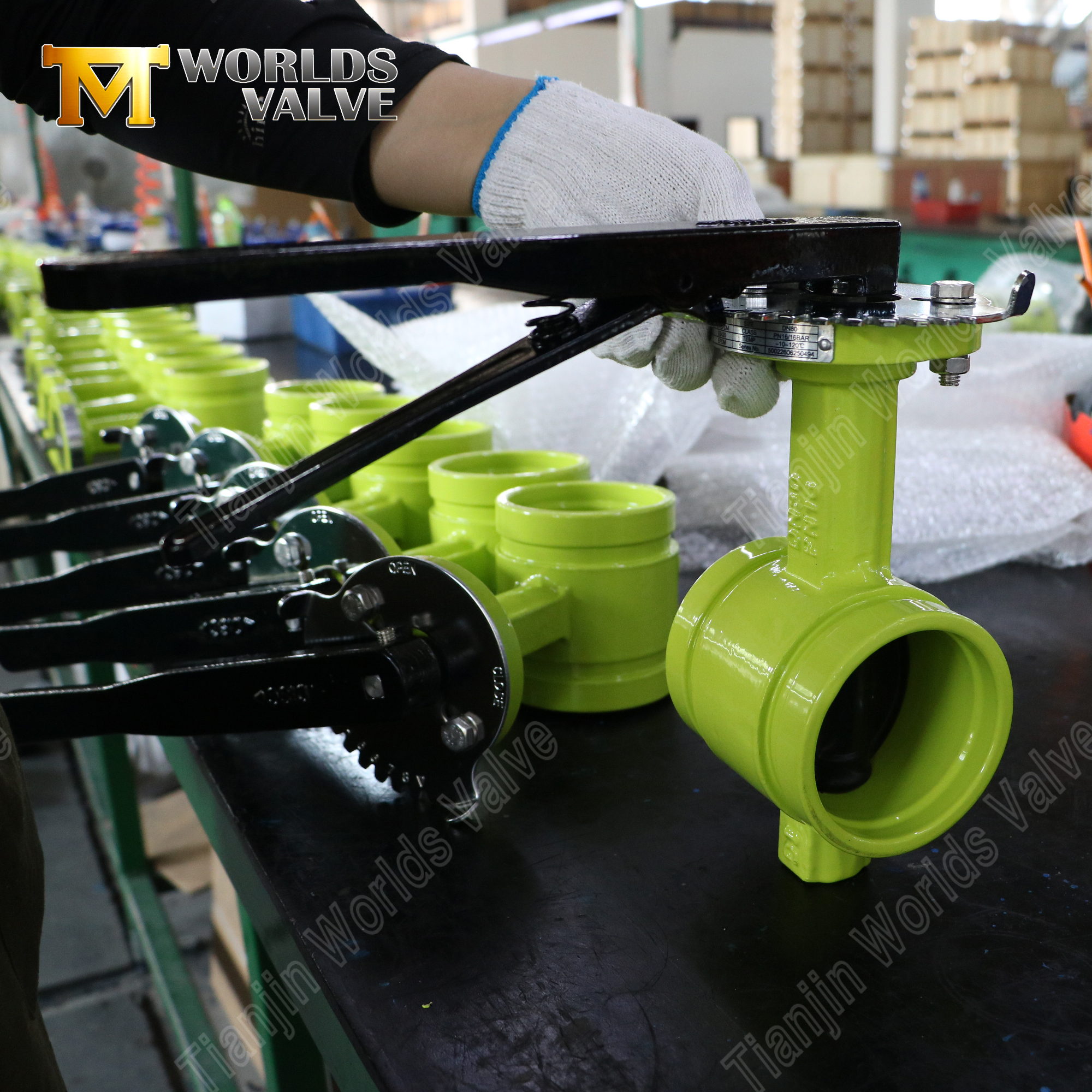

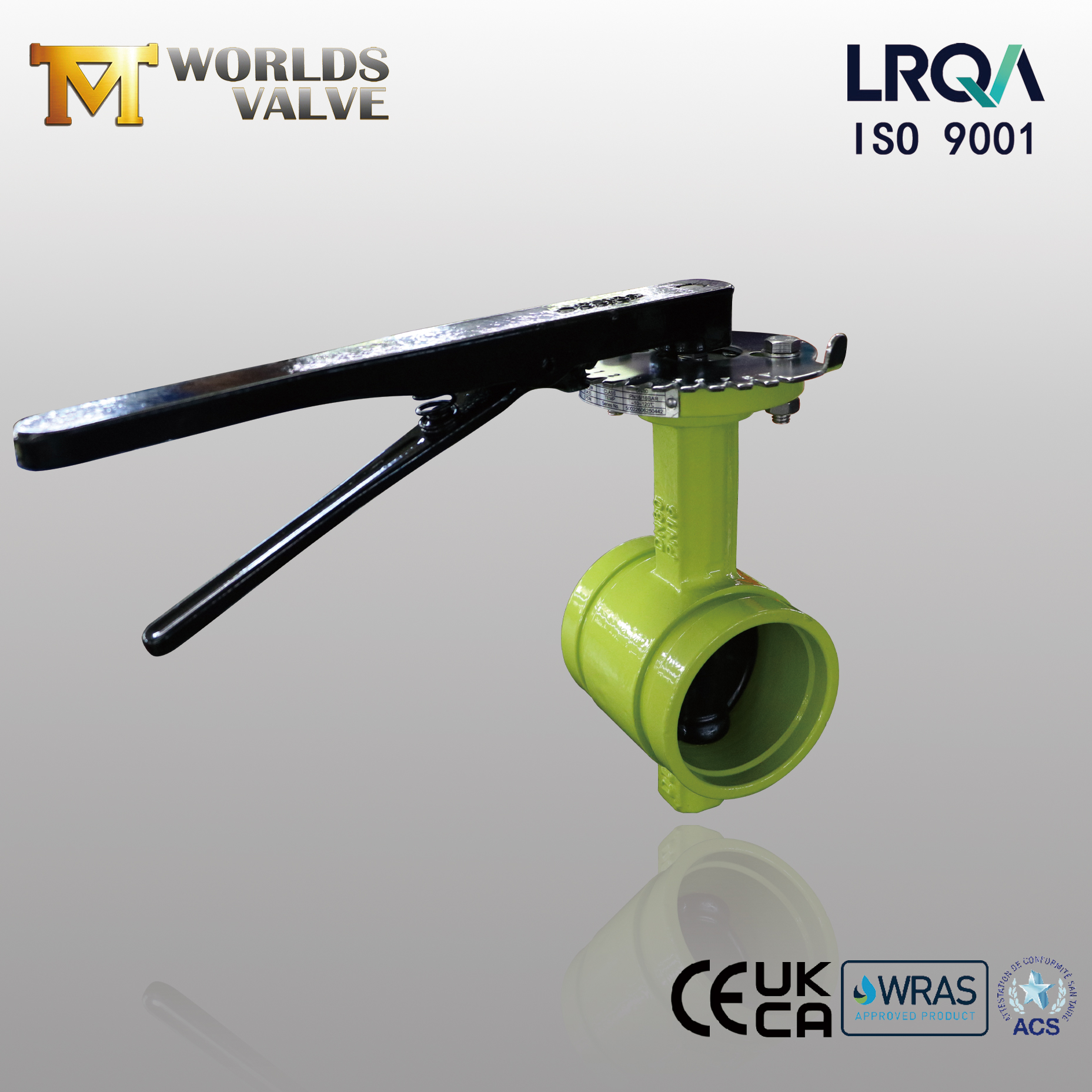

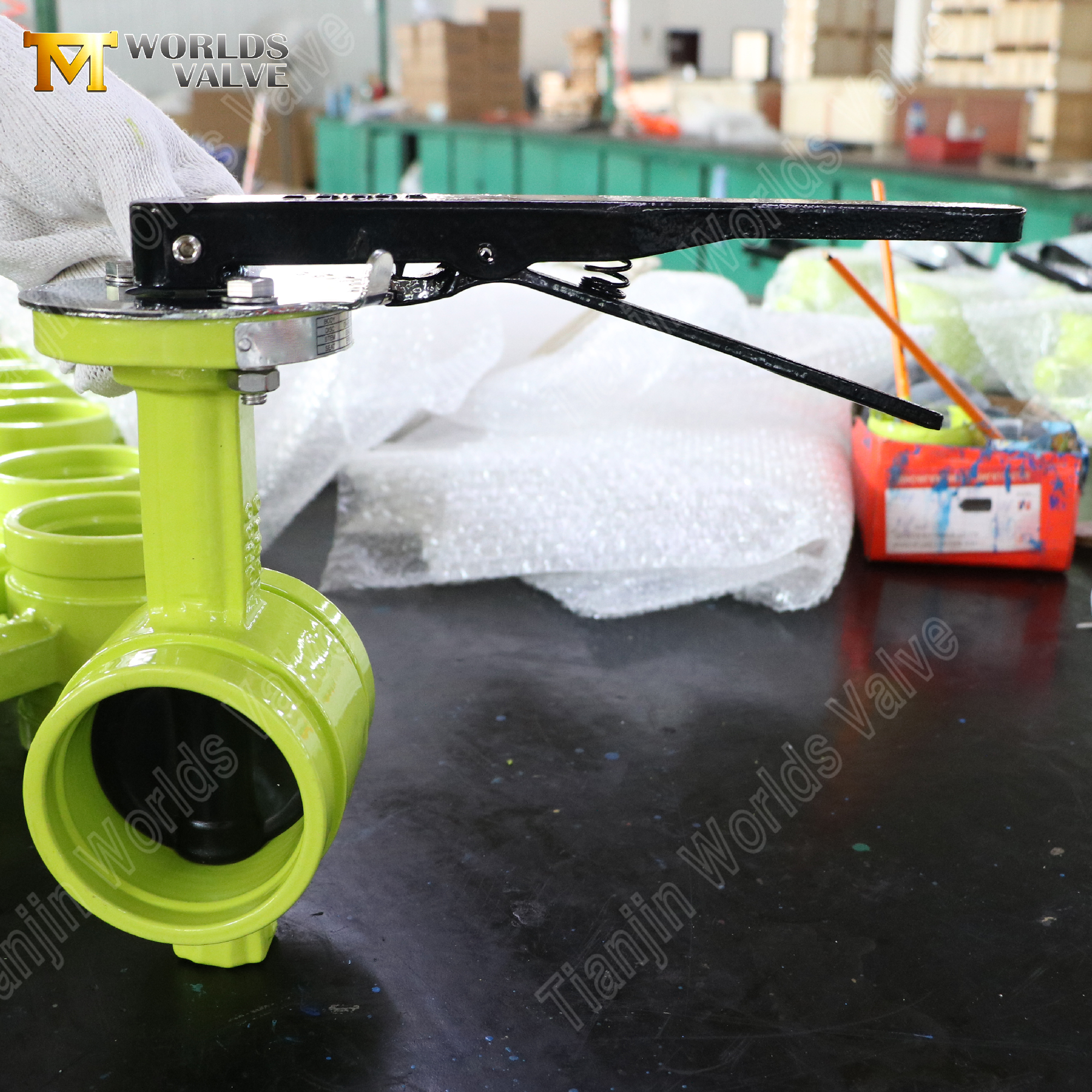

• Handspak – Snabb manuell av/på-kontroll med låsplatta.

• Gear Operator – Självlåsande med öppen-stäng-indikator.

• Elektriska ställdon – På-av eller modulerande typer med 4-20 mA återkoppling, manuell överstyrning och PLC/SCADA-integration.

• Pneumatiska ställdon – Dubbelverkande eller fjäderåtergående (felsäker) konstruktioner.

• Chainwheel Operators – För överliggande eller otillgängliga installationer.

Anpassade ställdonsgränssnitt finns tillgängliga på begäran.

Typiska applikationer

Varför välja Tianjin Worlds Valve?

1. Direkt fabrik, ingen mellanhand – fabriksprissättning och direkt kommunikation.

2. 19+ års exporterfarenhet – Smidig logistik och eftermarknadsstöd till 50+ länder.

3. Fullständig OEM/ODM-anpassning – Material, storlekar, tryckklasser, beläggningar, ställdon, förpackningar – allt skräddarsytt efter dina specifikationer.

4. Internationella certifieringar – ISO 9001, CE, UKCA, WRAS, ACS – DNV/ABS tillgängligt.

5. Komplett dokumentation – Materialcertifikat, trycktestrapporter vid varje beställning.

6. 100 % trycktestning – Varje ventil testas före leverans.

7. Snabb respons och leverans i tid – Engagerad projektledare; ledtid 15–40 dagar.

8. Fabriksbesök Välkommen – Besök våra produktionslinjer i Tianjin.

Ta kontakt – Anpassa din räfflade ventil idag:

Oavsett om du behöver denna DN80 PN16-konfiguration eller en helt anpassad design med specialiserade material, ställdon eller beläggningar, är vi redo att bygga enligt din specifikation.

Skicka din förfrågan till oss med:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination

• Ställdonstyp och kontrollkrav

• Målkvantitet och destinationsport

Vårt säljteam kommer att svara inom 24 timmar med en konkurrenskraftig offert och ingenjörsförslag.

Vi inbjuder dig varmt att besöka vår fabrik i Tianjin, Kina. Låt oss bygga din ventil tillsammans.
