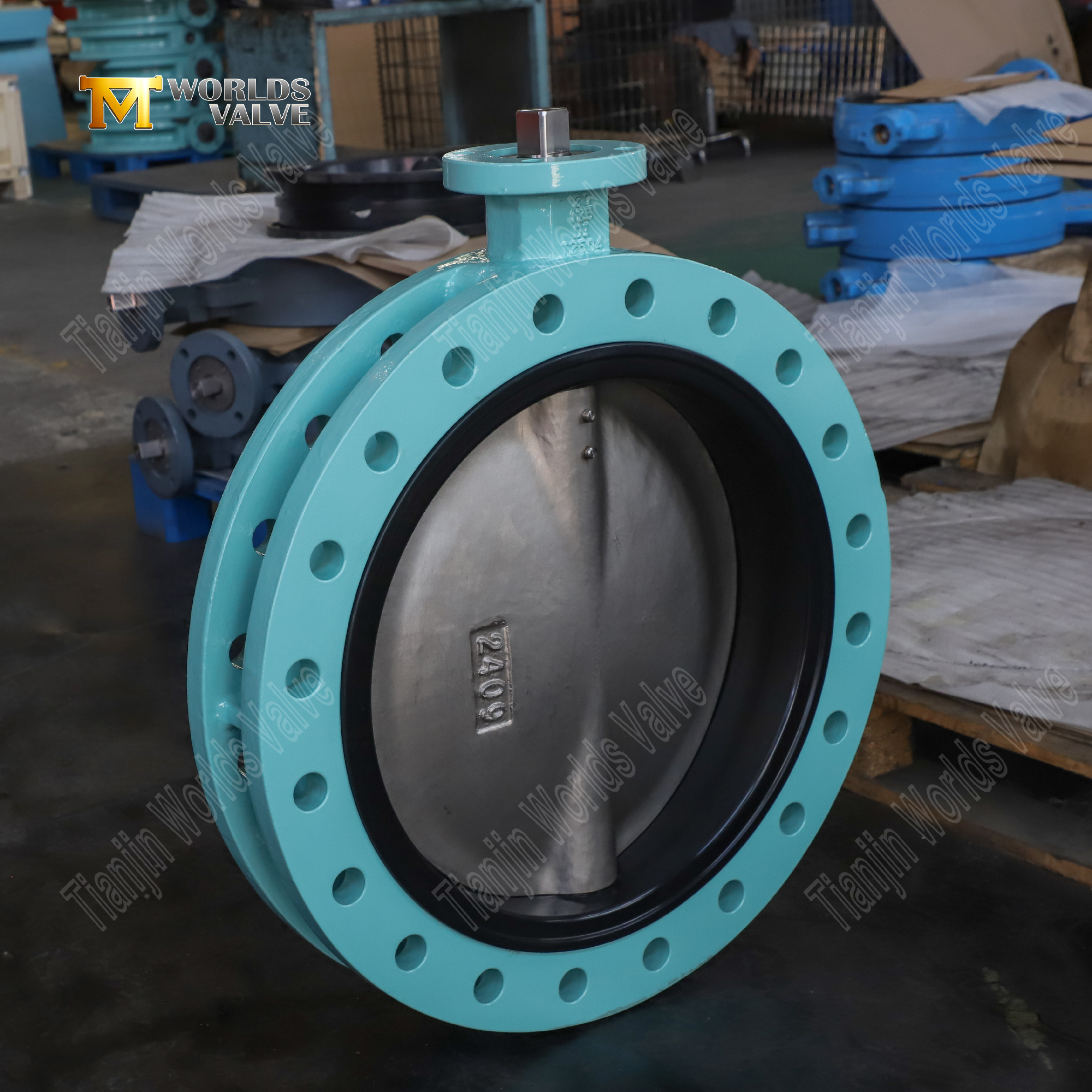

U-form fjärilsventiler med AWWA C504-standard

Tianjin Worlds Valve Co., Ltd. Pioneers U-Shape Butterfly Valves som överensstämmer med AWWA C504 Standard, konstruerad för att optimera flödeseffektiviteten i kommunal vattenöverföring, distributionslen och brandskyddssystem. Med en aerodynamiskt avancerad U-profilskiva och full AWWA C504-överensstämmelse, minskar dessa ventiler turbulens med 35% samtidigt som de säkerställer noll-läckage i begravda eller ovanstående installationer.

Modell:
CBF01-TU03
varumärke:
OEM|ODM

Kvantitet:
Tillgänglighetsstatus:





Fråga Lägg i korgen

Produktbeskrivning

Introduktion:

1. U-formad skiva Design

-Hydrodynamiskt optimerad U-profil minskar huvudförlusten med 18-22% mot konventionella skivor, vilket minskar pumpens energikostnader i långa rörledningar.

2. Full AWWA C504 efterlevnad

- Certifierad för klass 150B (175 PSI) med duktil järnkropp (ASTM A536), EPDM-säten och fusionsbundna epoxibeläggning (FBE) per AWWA C550.

3. Konstruktion av nollunderhåll

-Självsmörjande kompositlager och trippelförseglade 316L SS-stjälkar förhindrar korninträngning i sandiga/grusmiljöer.

- OS & Y -design för verifiering av visuell position.

4. Begravd serviceberedskap

- Utökad ISO 5211 Staktdonstöd Stödutrustningsoperatörer eller ställdon för ventilboxinstallationer.

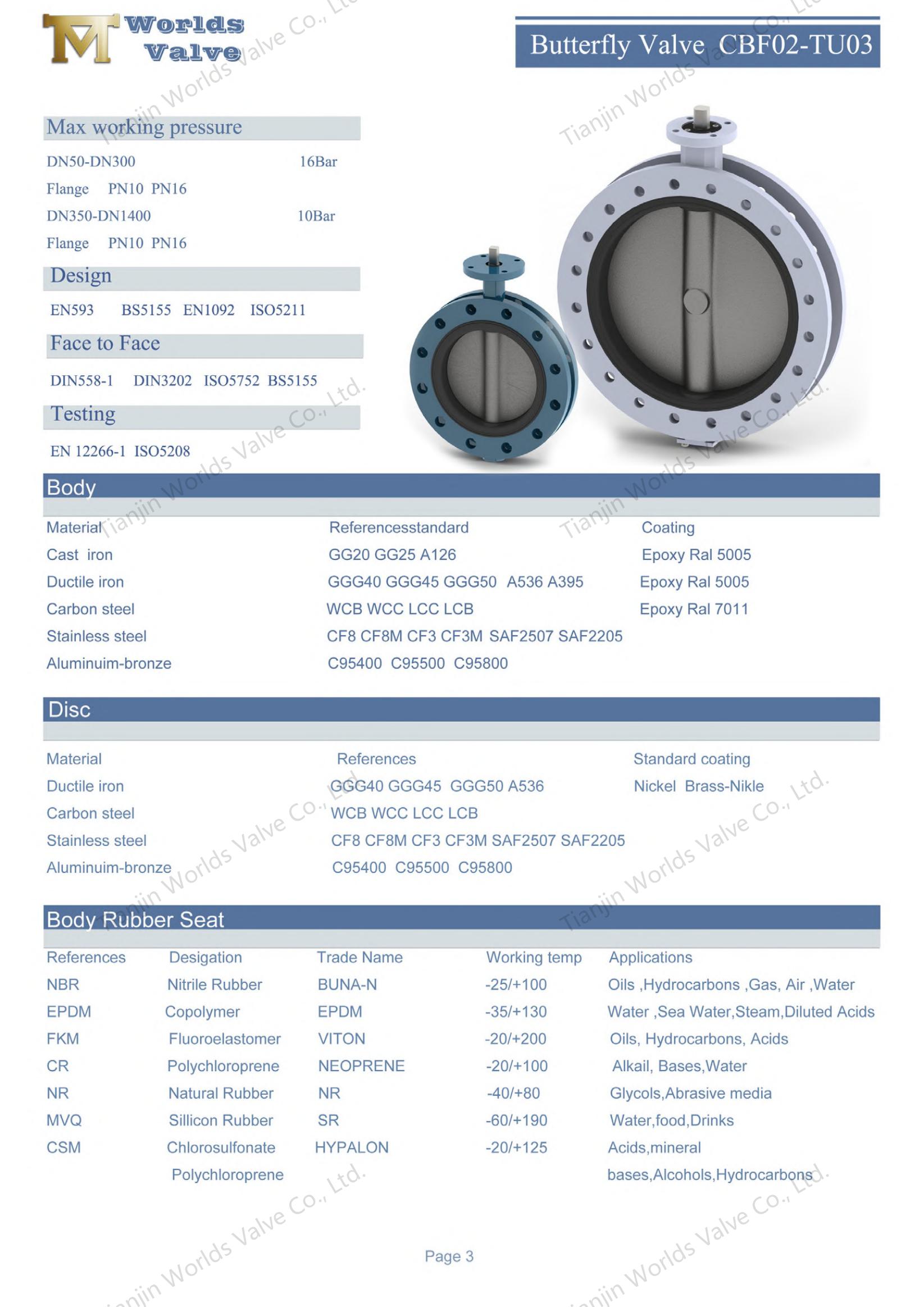

U-form fjärilsventiler med AWWA C504 Standard-1 (1)

Konkurrenskraftig differentiering

Energibesparingar: U-form CFD-optimerad design minskar Pump OPEX med 8-12% per år.

AWWA-specifik anpassning: Ändra stamförlängningar, beläggningssystem (valfritt polyuretan) eller flänsborrning (AWWA C207 klass D/E).

Snabb distribution: Förmonterade satser med ventil, växeloperatör och kitadaptrar för begravd service.

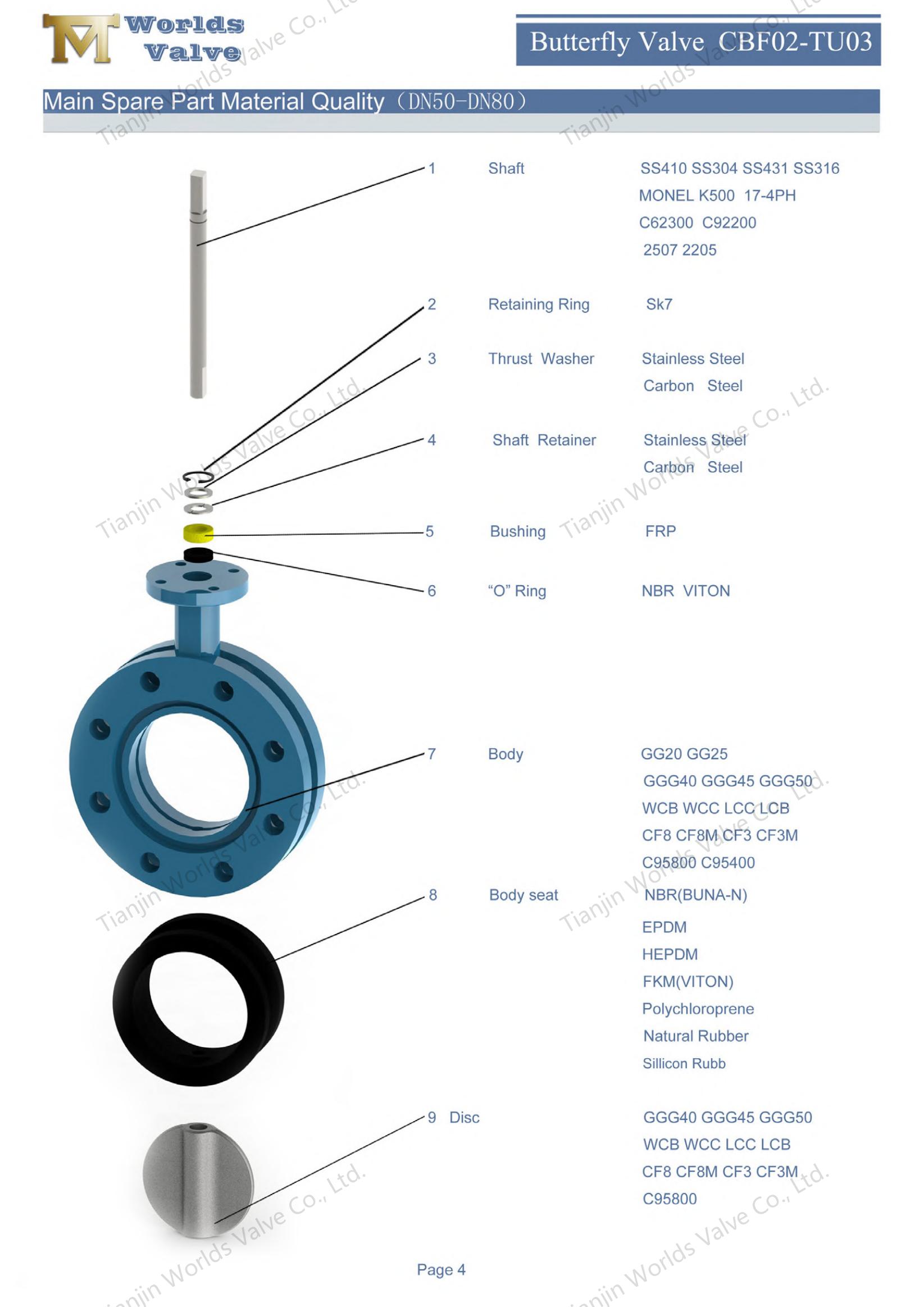

U-formfjärilventiler med AWWA C504 Standard-1 (2)

Tekniska parametrar ：

Storlek	DN32-DN600	DN650-DN2000
Arbetstryck	16bar	10bar
Skal	24bar	15bar
Täta	18bar	11bar
Driftstemperatur	-20 ℃ ~+120 ℃
Operationsmiljö	Ballast- och bilgesystem Kemisk bearbetning Avsaltningsanläggningar Borriggar Dricksvatten Torrpulver Mat och dryck Gasväxter Havc Gruvindustri Pappersindustri Sandhantering Havsvatten Sockerbransch Termoteknisk vattenbehandling Spillvatten
Körning metod	Hand Spak Maskutrustning Elektrisk Pneumatisk

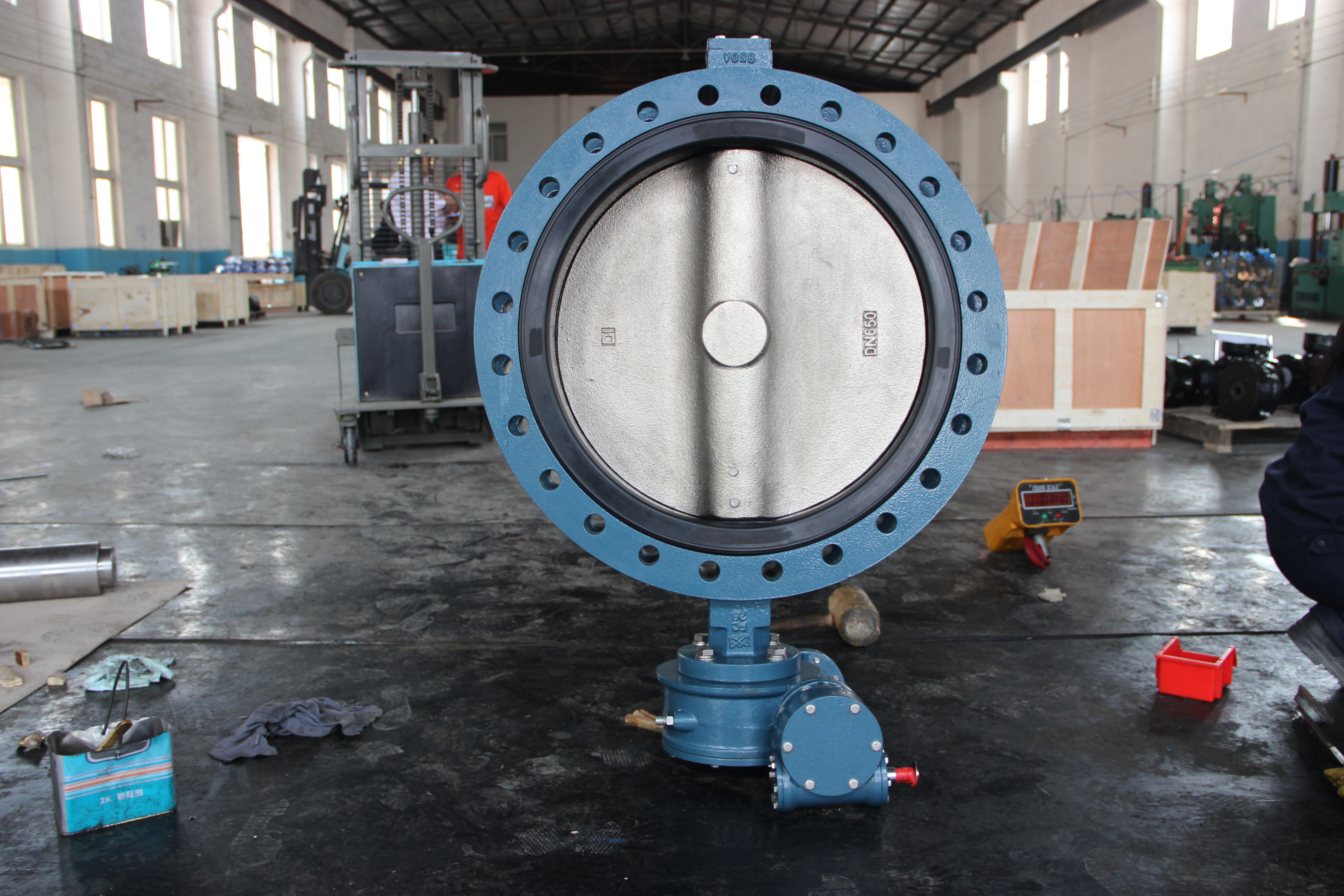

U-formfjärilventiler med AWWA C504 Standard-2 (3)

Huvudmaterial:

Namn	Material
Kropp	Gjutjärn Duktil järn Kolstål Rostfritt stål Al -brons
Skiva	Duktil järn Rostfritt stål Al -brons
Axel	Rostfritt stål Monel K500
Seat	Bura Nbr Epdm Viton Ptfe Teflon Hepdm Neopren Hypalon naturgummi

U-form fjärilsventiler med AWWA C504 Standard-2 (1)

Branschapplikationer

Vattenöverföringsnät: Pumpens urladdningskontroll, reservoarinlopp/uttag.

Kommunal distribution: Zonisolering, tryckhantering, mätare -förbikoppling.

Brandskydd: Hydrantförsörjningslinjer (FM/UL -godkänd).

Avloppsvattenstationer: Slam och avloppskontroll.

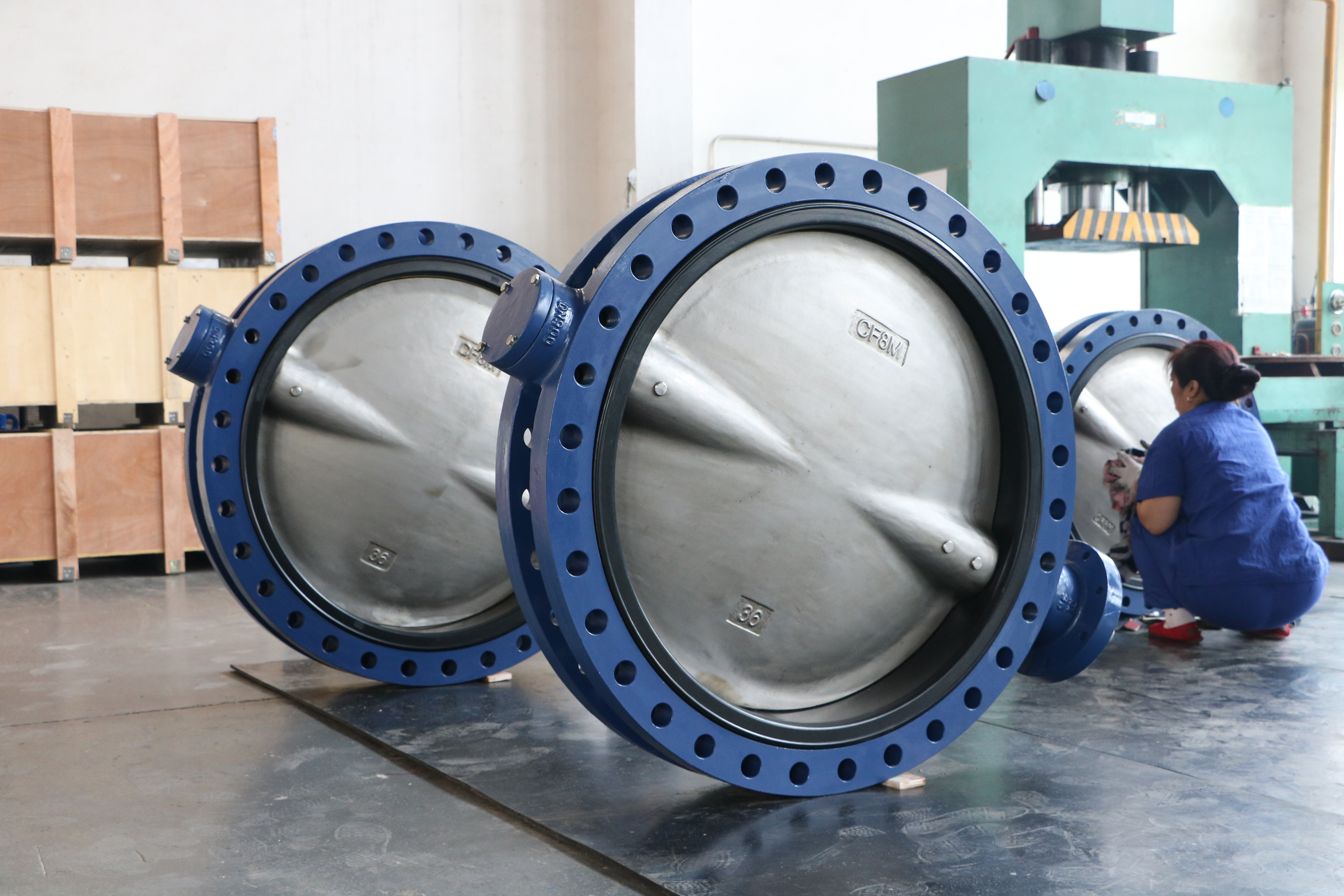

U-form fjärilsventiler med AWWA C504 Standard-2 (2)

Slutsats:

Källa CE och ISO 9001 Certified U -Shape Faryfly Ventiles With AWWA C504 Standard från en ledande China -tillverkare - Tianjin Worlds Valve Co., Ltd .. Konkurrenskraftig prissättning, snabb leverans -begära en offert i dag!
