CBF01-TL01
OEM|ODM
| Kvantitet: | |
|---|---|

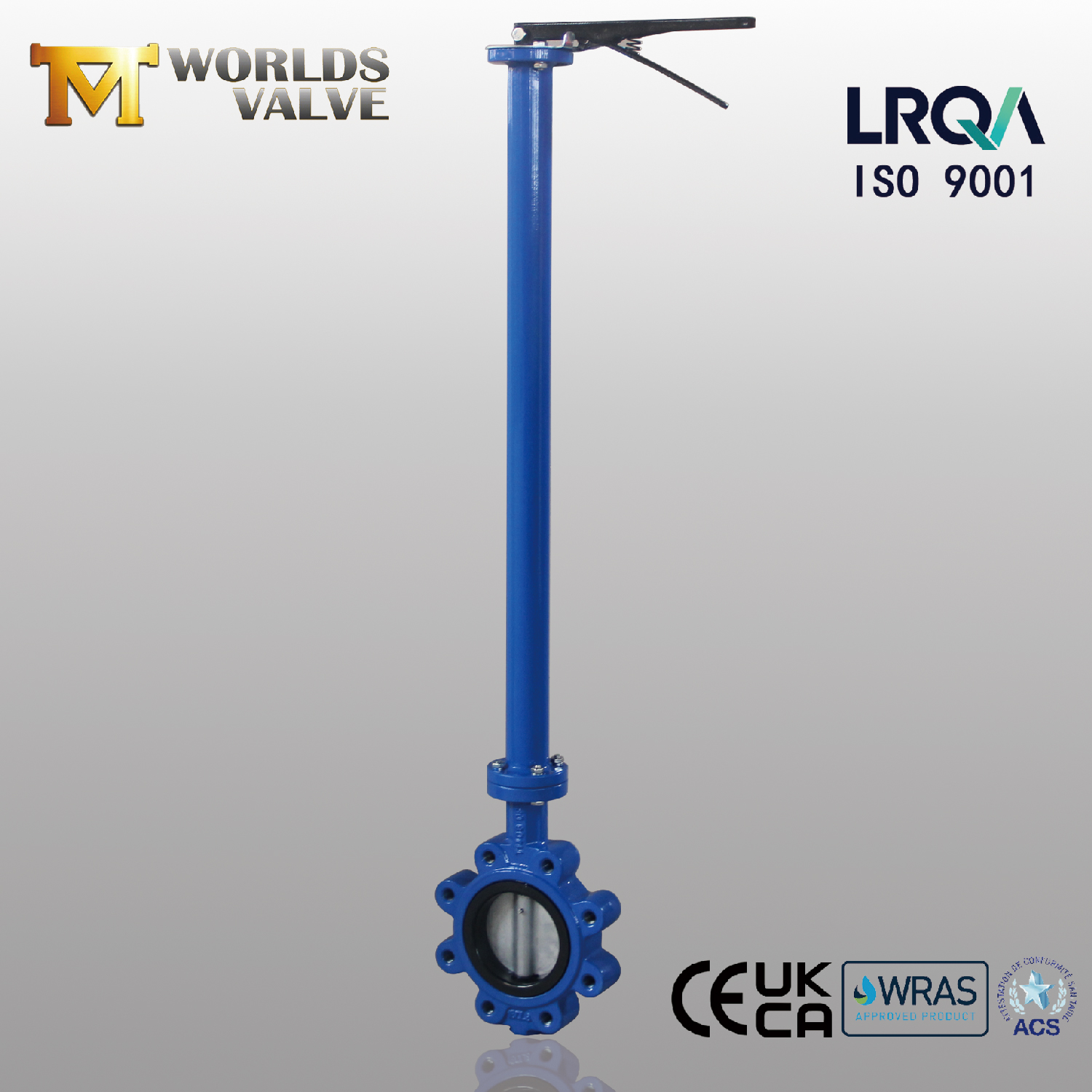

Utökad stamflug och tappad fjärilsventil med handspakens manövrering | Direktmonterad isoleringslösning
Tianjin Worlds Valve Co., Ltd. - ISO 9001 certifierad tillverkare
CBF01-TL01-Drifts- och underhållshandbok ladda ner
1. Gängad luggkropp med tappade hål
Direkt bult-till-kroppsmontering eliminerar muttrar, vilket minskar installationstiden med 40% kontra standardlugventiler.
Klass 150 knackade hål förhindrar trådstrippning under termisk cykling.

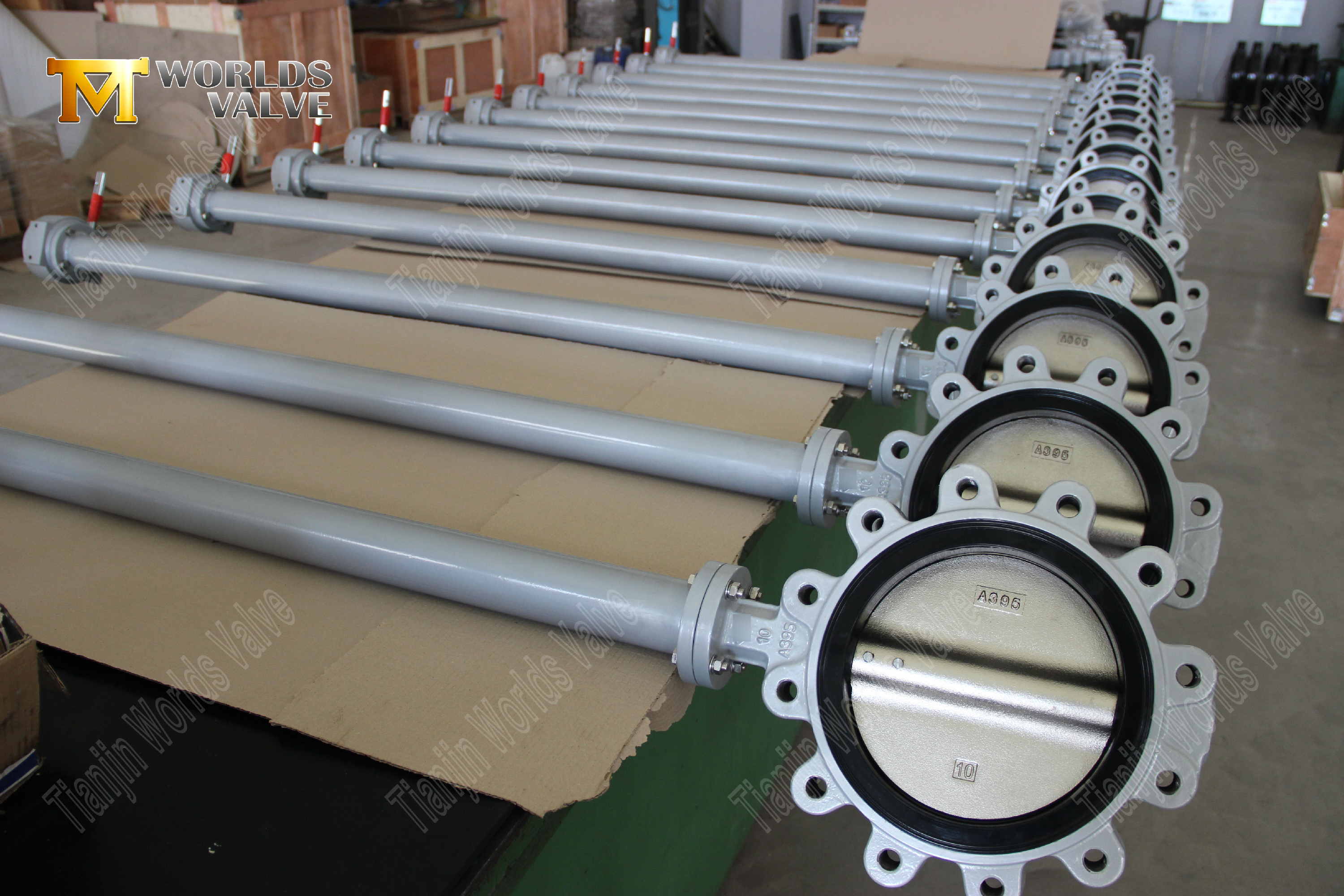

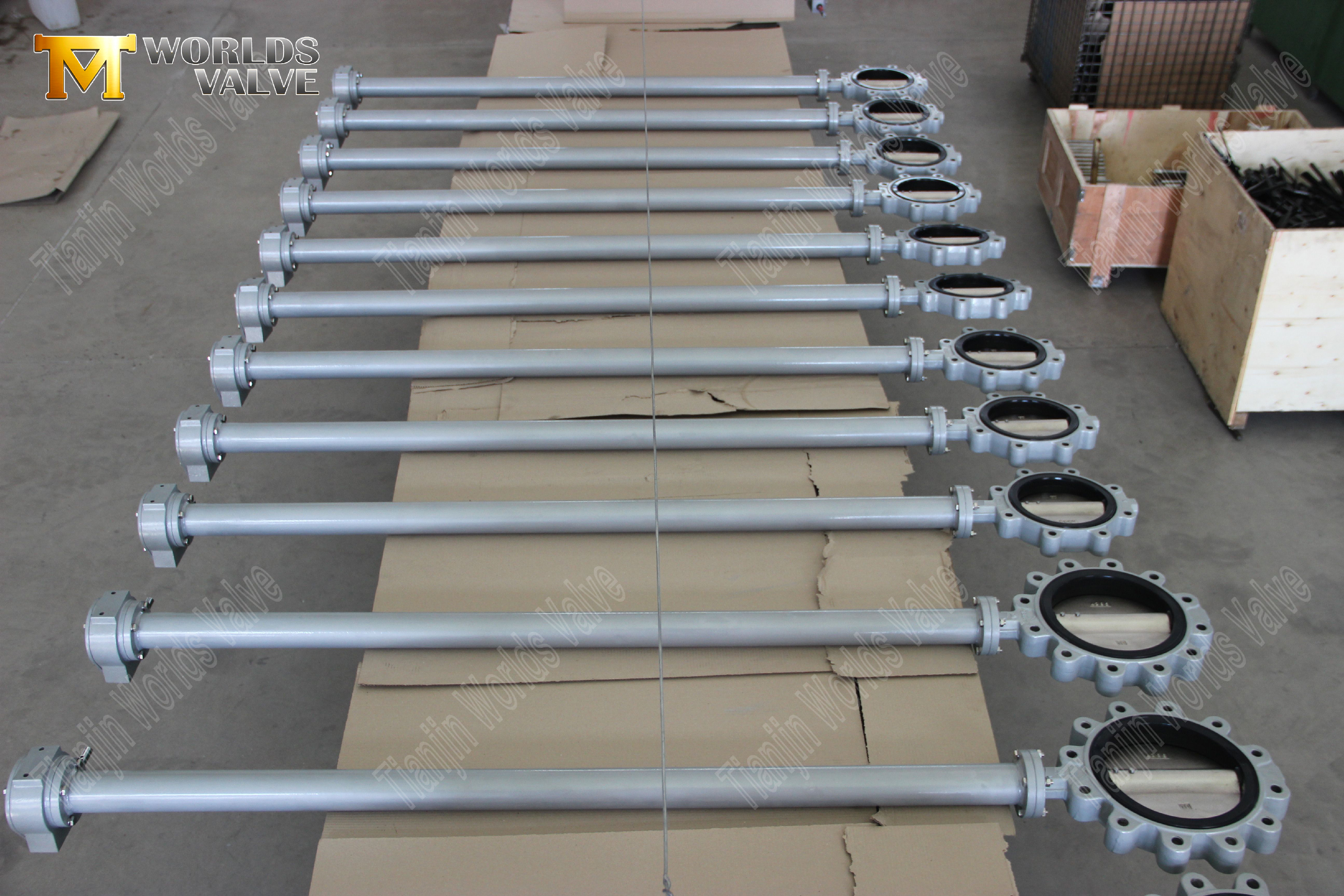

2. Utdragen STEM för tillgänglighet
STEM -förlängningar Placera handspaken över isolering/hinder, i överensstämmelse med ISO 5211 höjdstandarder.
Tätad stambussning förhindrar korninträngning i dammiga/marina miljöer.
3. Lågvridmomentaktuering
Smidd rostfritt stålspak (304 s) med 4: 1 mekanisk fördel minskar driftskraften till ≤50 nm vid PN16 -tryck.
4. Nollläckage EPDM/PTFE-tätning
Double-Offset EPDM-säte uppnår EN 12266-1 Klass A-avstängning (testad vid 1,1x PN16).
Valfritt PTFE-säte för kemisk resistens (-20 ° C till 200 ° C).
5. Korrosionsförsvarssystem
Kropp: duktil järn med 250 um epoxibeläggning.
Skiva: Du kan välja 316L rostfritt stål med en yta som har genomgått elektropolishing, vilket har stark korrosionsbeständighet.

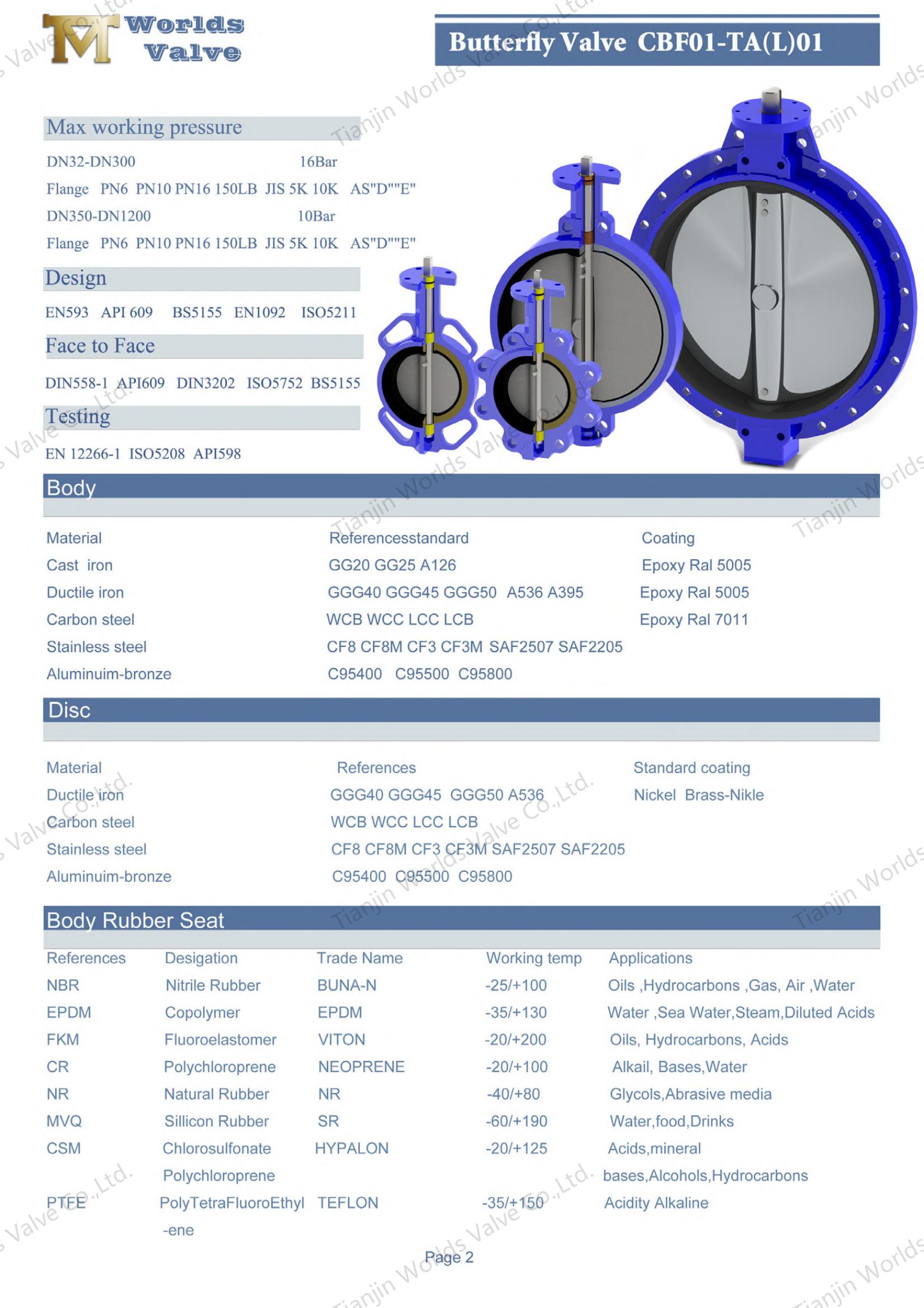

Storlek | DN32-DN600 | DN650-DN2000 |
Arbetstryck | 16bar | 10bar |
Skal | 24bar | 15bar |
Täta | 18bar | 11bar |
Driftstemperatur | -45 ℃ ~+150 ℃ | |
Operationsmiljö | Ballast- och bilgesystem Kemisk bearbetning Avsaltningsanläggningar Borriggar Dricksvatten Torrpulver Mat och dryck Gasväxter Havc Gruvindustri Pappersindustri Sandhantering Havsvatten Sockerbransch Termoteknisk vattenbehandling Spillvatten | |
Körning metod | Hand Spak Maskutrustning Elektrisk Pneumatisk | |

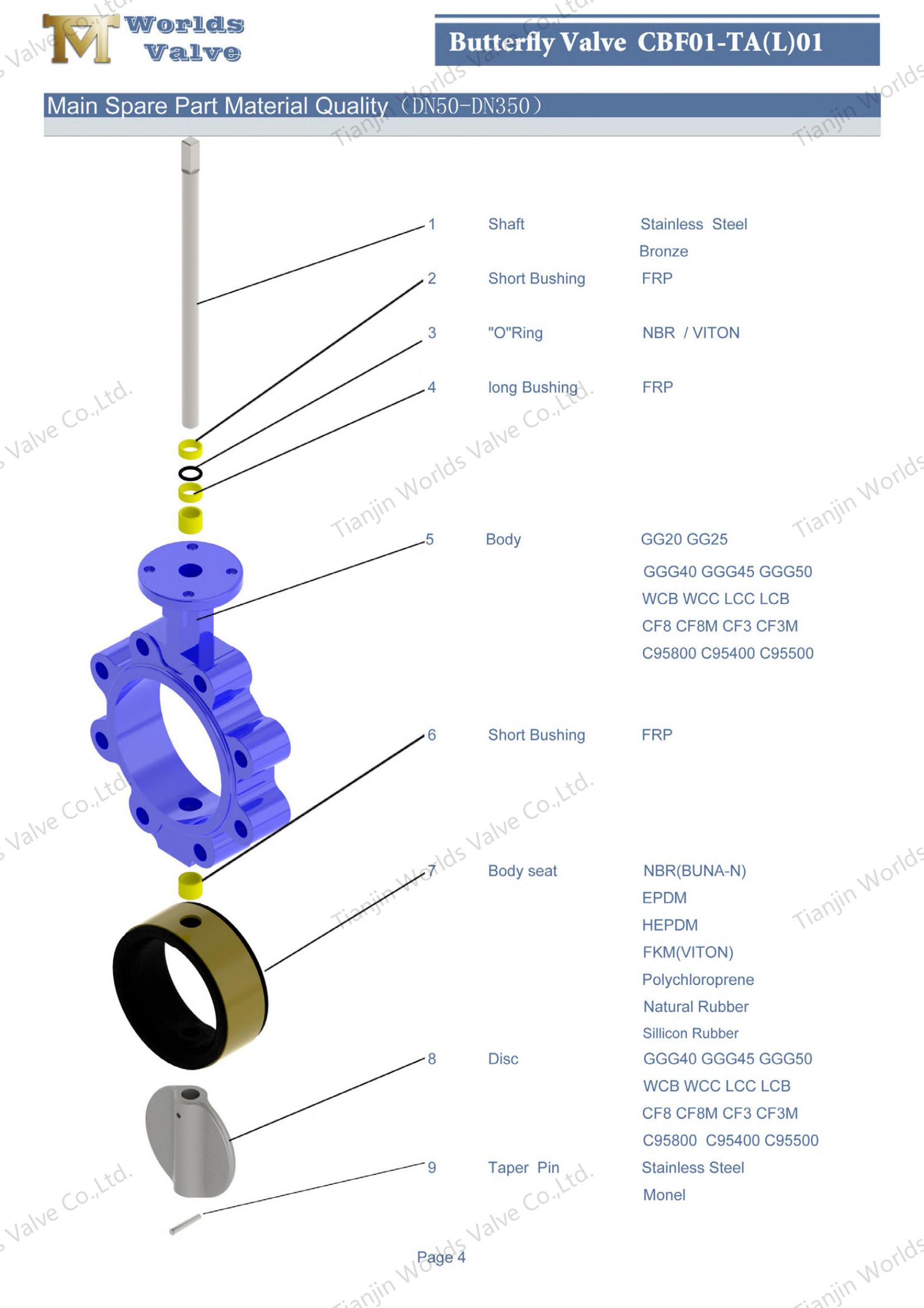

Namn | Material |
Kropp | Gjutjärn Duktil järn Kolstål Rostfritt stål Al -brons |
Skiva | Duktil järn Rostfritt stål Al -brons |
Axel | Rostfritt stål Monel K500 |
Seat | Bura Nbr Epdm Viton Ptfe Hepdm Neopren Hypalon naturgummi |
Dessa utökade stamfäste och tappade fjärilsventiler är konstruerade för precisionskontroll i krävande miljöer:
HVAC -system: Isolera kylda vattenledningar med synlig spakpositionering ovanför isoleringsskikt.
Marin/varvsindustri: Saltvattenresistent epoxibeläggning tål mot havskorrosion (DNV-GL-certifierade alternativ).
Mat och dryck: FDA-kompatibla PTFE-säten möjliggör snabb CIP/SIP-rengöring utan demontering.
Vattenbehandling: NSF/ANSI 61-certifierade EPDM-säten för säker dricksvattenavstängning.
Industriella rörledningar: Gängad lugkonstruktion förenklar underhåll i trånga pumprum eller förhöjda rack.
Upptäck högkvalitativa motståndskraftiga sittande utökade stamfäste och tappade fjärilsventiler från en pålitlig fjärilsventiltillverkare. ISO -certifierade, anpassningsbara och byggda för hållbarhet. Redo att förbättra din verksamhet med högkvalitativa pneumatiska drivna fjärilsventiler? Kontakta oss idag För en gratis offert eller för att diskutera dina anpassade krav!
