Välja rätt fjärilsventil för dina applikationer

Fjärilsventil har ett relativt litet fotavtryck jämfört med andra typer av ventiler. De kan enkelt integreras i rörsystem utan att ta överdrivet utrymme. BUtterfly-ventiler används ofta i fluidkontrollsystem för deras enkelhet, effektivitet och kostnadseffektivitet. Hur man väljer de rätt fjärilsventil för dina applikationer.Denna omfattande guide hjälper dig.

Strategiskt placerade ventiler är ett kraftfullt sätt att underlätta, hindra eller stryka detta flöde. På grund av dess mångsidighet är fjärilsventilen en av de mest använda industriella ventilerna.

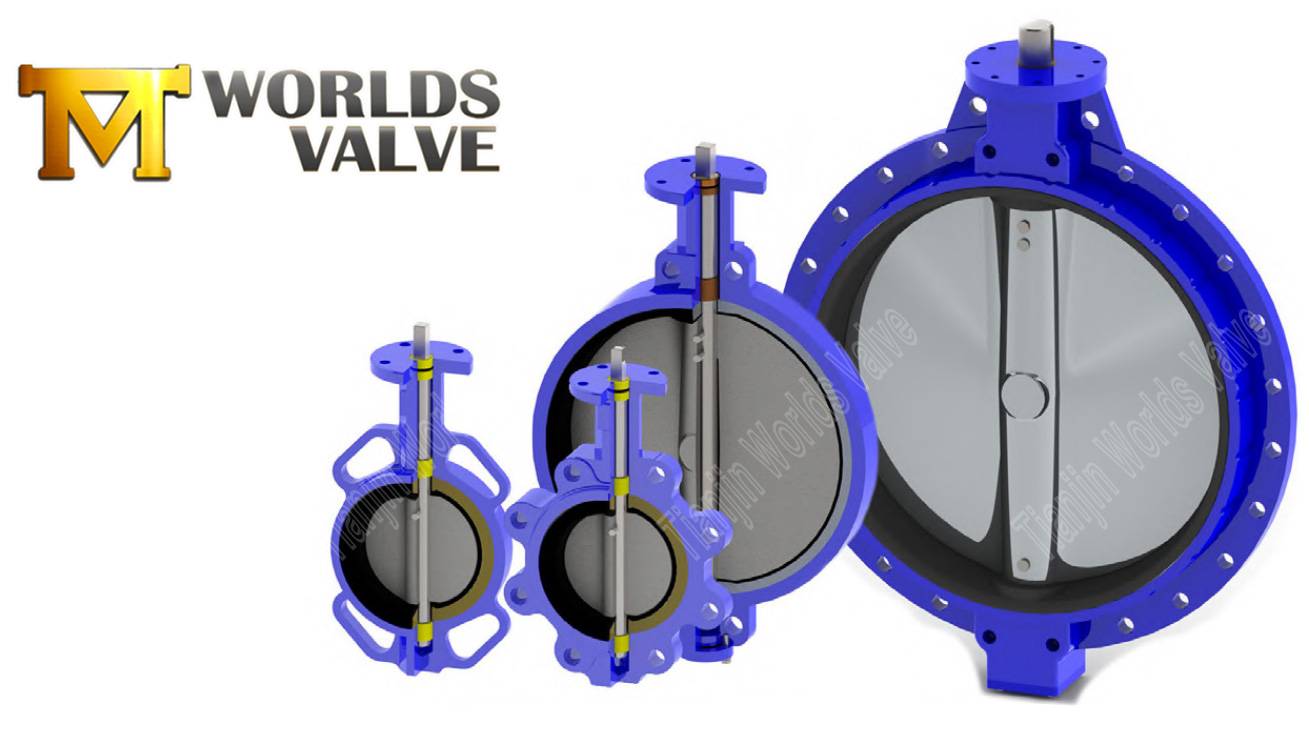

Tianjin Worlds Valve Co., Ltd är en professionell fjärilsventiltillverkare. Alla intresserade av fjärilsventil, välkomna alla förfrågningar från dig.

l Steg 1: Introduktion

Design och drift: En fjärilsventil är en kvartsventil som styr flödet av vätska genom ett rör genom att rotera en skivformad komponent i ventilkroppen. Skivan är fäst vid en stam som passerar genom skivans centrum och är ansluten till ett ställdon, som kan manuellt manövreras eller automatiseras. När ventilen är helt öppen är skivan vinkelrätt mot flödesflödet, vilket möjliggör maximalt flöde. När ventilen är helt stängd är skivan parallell med flödet av vätska och blockerar flödet helt.

Fördelar: Fjärilsventiler erbjuder kompakt design, lätt, enkel installation, bra flödeskontroll, lågt underhåll, kostnadseffektivitet och mångsidighet.

Fyra huvudkomponenter:

1. Kropp-Ventilens huvudhus innehåller skivan, stammen och ställdonet.

2. Skiva-skivan är komponenten som roterar i ventilkroppen för att styra vätskeflödet.

3. Stam-stammen ansluter skivan till ställdonet och passerar genom skivans centrum.

4. Sitt sätet är komponenten som ger en tät tätning runt skivan när ventilen är stängd.

l Steg 2: Välj rätt ventiltyp

Fjärilsventiltyper inkluderar främst följande:

1. Skivtyp fjärilsventil: Denna typ är inklämd mellan två flänsar och är lätt och lätt att installera. Det är lämpligt för applikationer där utrymmet är begränsat och kostnaden är en övervägande.

2. Likstypfjärilventil: Den har flikar på ventilkroppen som är bultade till flänsarna. Detta ger en säkrare anslutning och är lämplig för applikationer med högre tryck.

3. Fjärilsventil med växeloperatör: Denna typ är utrustad med en växelmekanism som gör det enklare att använda ventilen, särskilt i stora storlekar eller när högre vridmoment krävs.

4. Fjärilsventil med ställdon: Aktuerade fjärilsventiler använder pneumatiska, hydrauliska eller elektriska ställdon för fjärrdrift och automatisering. De används ofta i industriella processer där exakt kontroll behövs.

l Steg 3: Krav på fjärilsventilapplikationer

Krav på fjärilsventil Användning inkluderar:

1. Vätskekompatibilitet

- Se till att fjärilsventilen är kompatibel med den typ av vätska som transporteras. Olika material kan krävas för frätande, slipande eller högtemperaturvätskor.

2. Tryck- och temperaturbetyg

- Kontrollera att ventilen är klassad för det förväntade tryck- och temperaturområdet för applikationen. Överskridande av dessa betyg kan leda till ventilfel och potentiella säkerhetsrisker.

3. Flödesegenskaper

- Tänk på flödeskraven i systemet. Fjärilsventiler kan erbjuda olika flödesegenskaper beroende på deras design och storlek. Se till att ventilen tillhandahåller önskad flödeskontroll och tryckfall.

4. Installationsutrymme

- Ta hänsyn till det tillgängliga utrymmet för installation. Fjärilsventiler finns i olika storlekar och konfigurationer, så välj en som passar in i rörsystemets begränsningar.

5. Aktionsmetod

- Bestäm lämplig manövreringsmetod baserat på applikationens behov. Manuell, pneumatisk, hydraulisk eller elektrisk manövrering kan krävas beroende på faktorer som tillgänglighet, kontrollkrav och automatisering.

6. Underhåll och tillförlitlighet

- Tänk på den enkla underhåll och tillförlitlighet för fjärilsventilen. Leta efter ventiler med funktioner som hållbar konstruktion, enkel åtkomst för service och lång livslängd.

7. Branschstandarder och förordningar

- Se till att fjärilsventilen uppfyller relevanta industristandarder och förordningar för den specifika applikationen. Detta kan inkludera standarder för tryckbetyg, material och säkerhet.

l Steg 4: Materialval

Materialval är avgörande för att säkerställa hållbarhet och kompatibilitet med vätskan.

1. Kroppsmaterial: Vanliga material inkluderar rostfritt stål, kolstål, duktilt järn, PVC och olika legeringar. Rostfritt stål föredras för dess korrosionsbeständighet och styrka.

2. Skivmaterial: Alternativ inkluderar rostfritt stål, duktilt järn, aluminiumbrons och nickelpläterade material för förbättrad hållbarhet.

3. Sitsmaterial: Välj mellan material som EPDM, PTFE, Viton och Nitrile, baserat på vätskekompatibilitet och temperaturtolerans.

l Steg5: Ventilstorlek och flödesegenskaper

Korrekt storlek säkerställer optimal prestanda och tillförlitlighet:

Ventilstorlek: Välj ventilstorlek baserad på rördiameter, flödeshastighet och tryckfall.

Flödesegenskaper: Tänk på ventilens flödekoefficient (CV) för att säkerställa att den uppfyller de önskade flödeskontrollkraven.

l Uppmaning

Är du redo att hitta den perfekta fjärilsventilen för dina behov? Kontakta oss idag för att utforska vårt omfattande utbud av fjärilsventiler, inklusive industri, PVC, rostfritt stål och pneumatiska alternativ. Våra experter är här för att hjälpa dig att välja den bästa ventilen för din applikation och säkerställa optimal prestanda.

l Slutsats

Att välja rätt fjärilsventil innebär noggrant övervägande av applikationskrav, ventiltyp, material, slutanslutningar, storlek och överensstämmelse med industristandarder. Genom att följa denna steg-för-steg-guide kan du säkert välja den perfekta fjärilsventilen för dina specifika behov, vilket säkerställer optimal prestanda och tillförlitlighet i ditt fluidkontrollsystem. Rådgör med branschexperter och pålitliga leverantörer för ytterligare vägledning och support under urvalsprocessen. Alla intresserade av fjärilsventiler, välkomna alla förfrågningar från dig. Konsultera oss på dekai@worldsvalve.com
