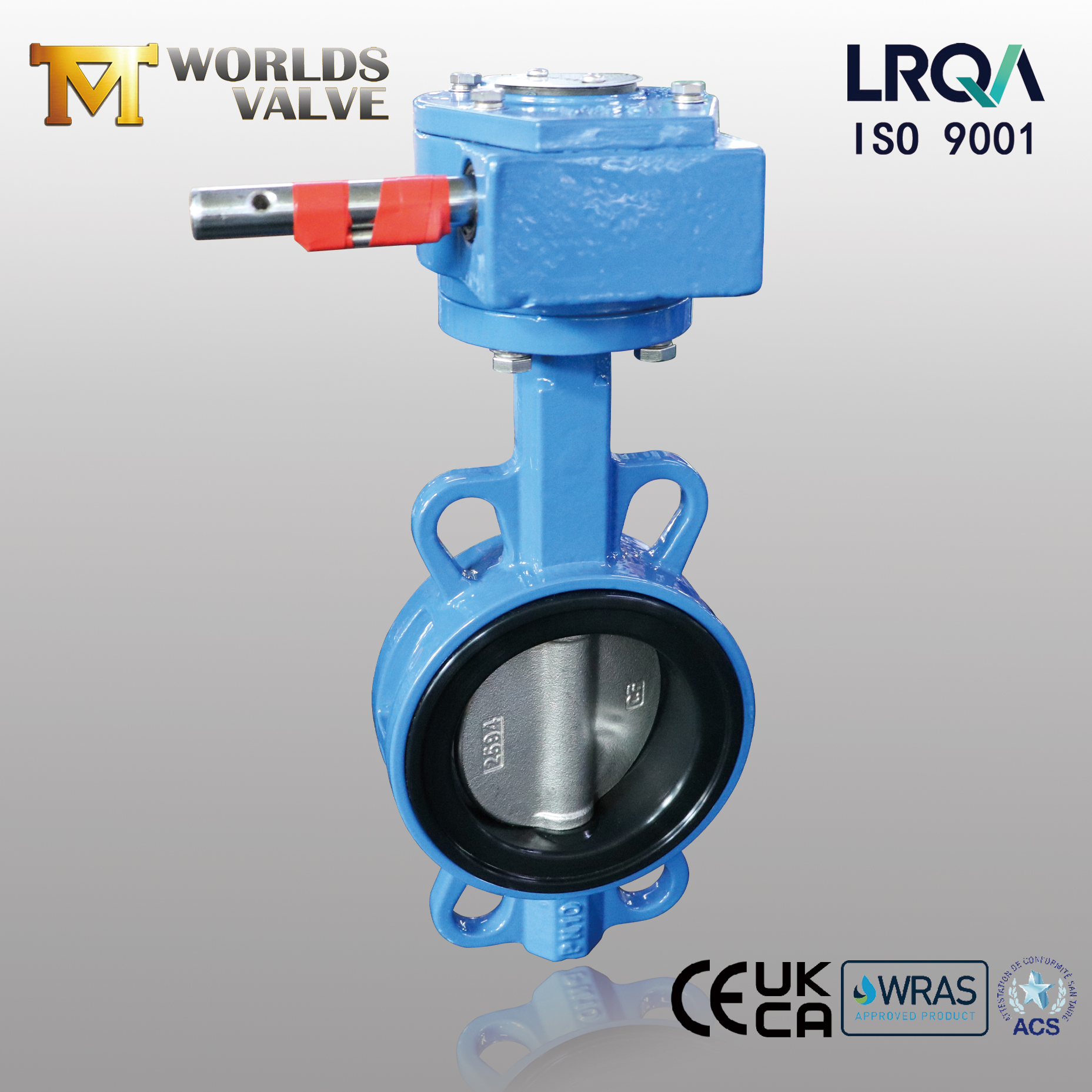

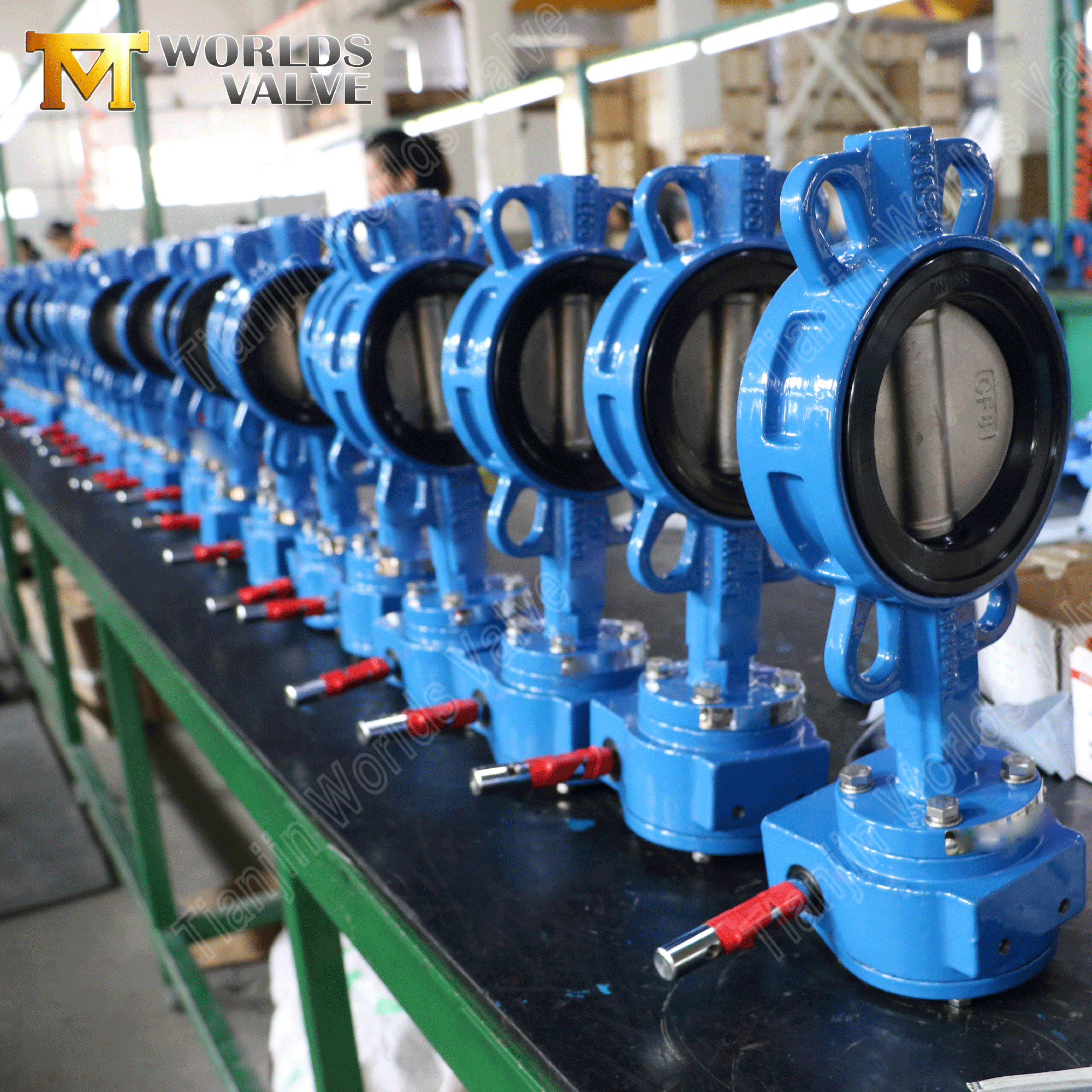

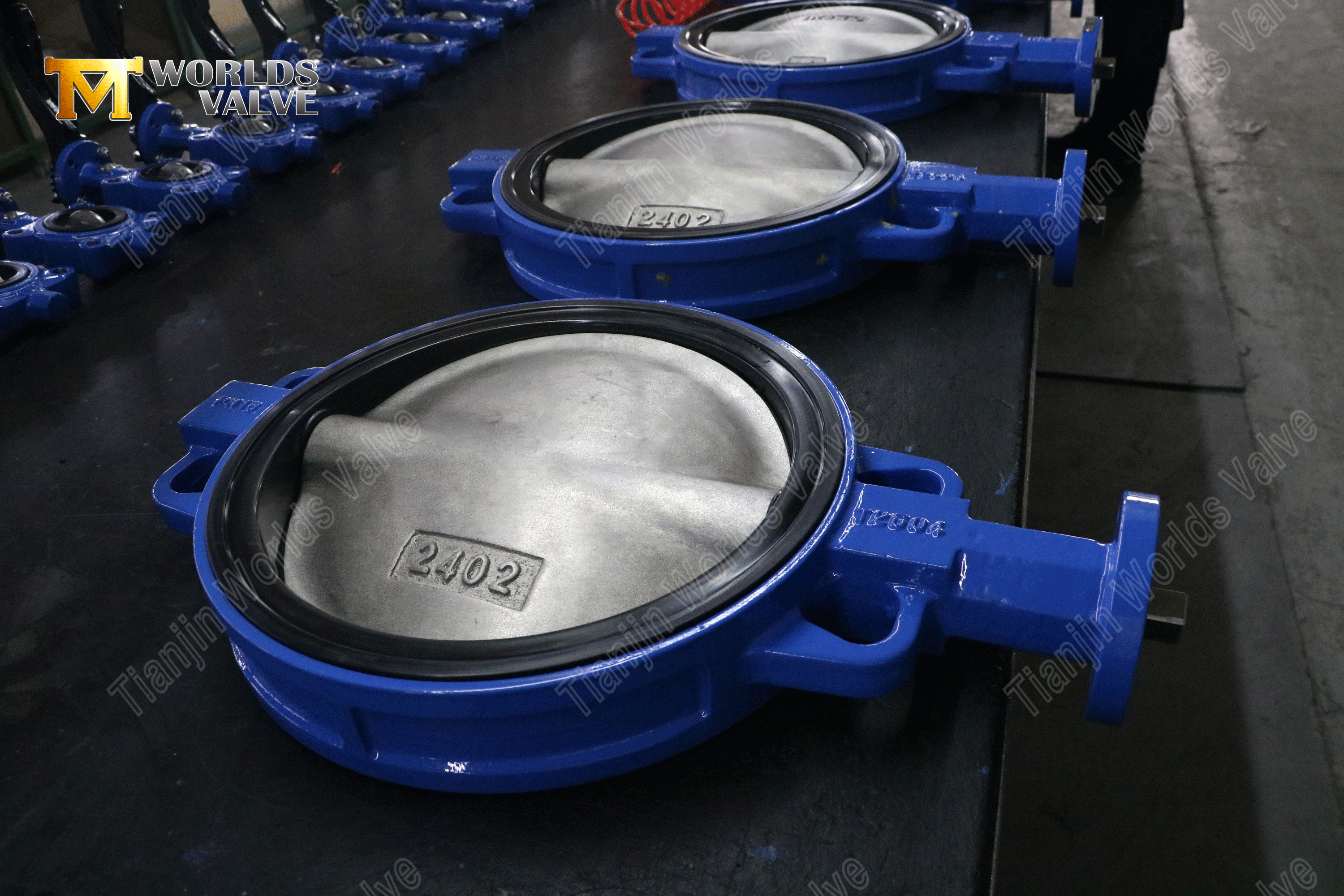

Växelstyrd wafer-spjällventil – utbytbart EPDM-säte, PN10

Produktöversikt

En växelmanövrerad wafer-fjärilsventil använder en snäckväxeloperatör för smidig, självlåsande manuell kontroll. Waferkroppen passar mellan två flänsar, vilket håller den kompakt och lätt. Det som verkligen skiljer denna modell åt är dess utbytbara EPDM-säte – till skillnad från limmade säten, kan den bytas på fältet utan att hela ventilen bytas ut, vilket förlänger livslängden och minskar underhållskostnaderna.

Denna 4-tumsmodell kombinerar en kropp av segjärn, CF8-skiva i rostfritt stål, utbytbart EPDM-säte och snäckväxelmotor, klassad PN10. Den är byggd för vattenförsörjning, avloppsvatten, VVS och allmän industriservice. Som en direkt OEM/ODM-tillverkare med över 19 års exporterfarenhet, anpassar Tianjin Worlds Valve Co., Ltd. material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon till dina specifikationer. Vi är ISO 9001 (LRQA), CE, UKCA, WRAS och ACS certifierade och exporterar till över 50 länder.

Införa:

Växelstyrd wafer-spjällventil |Utbytbart EPDM-säte | DI Kropp | CF8-skiva | OEM tillverkare

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

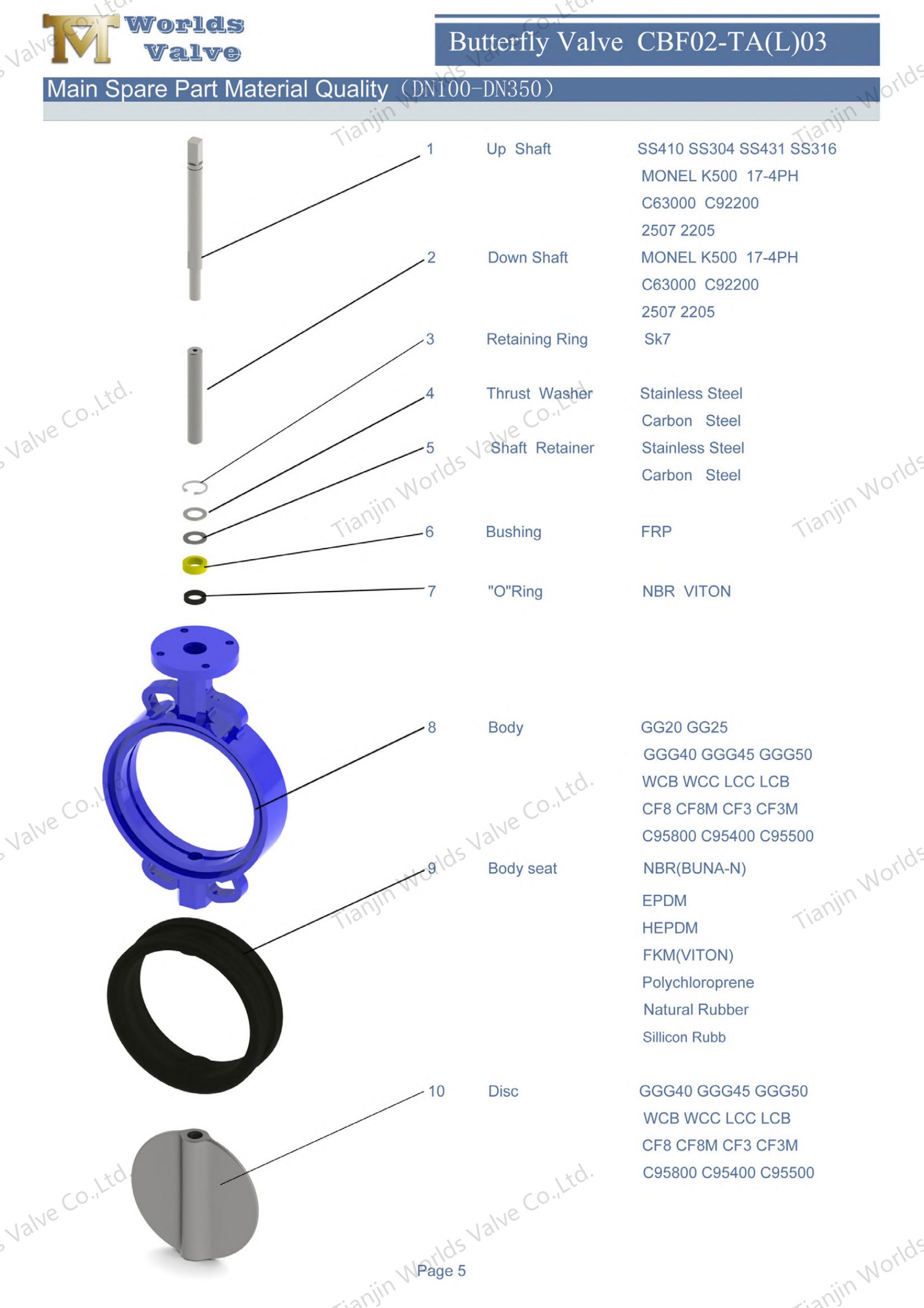

CBF02-TA03 - Detaljerad produktinfo

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Utbytbar EPDM-sits – enkelt underhåll, lägre kostnad

• Utbytbar design – EPDM-sätet är mekaniskt kvarhållet, inte fäst vid kroppen. När den är sliten öppnar du helt enkelt ventilen, tar bort det gamla sätet, sätter i det nya och sätter ihop det igen – du behöver inte byta ut hela ventilen eller skicka tillbaka den till fabriken.

• Förlängd ventillivslängd – Kroppen, skivan och spindeln förblir i drift medan endast sätet byts ut. Detta förlänger ventilens totala livslängd avsevärt och minskar den totala ägandekostnaden.

• Förenklade reservdelar – Ett säte passar alla ventiler av samma storlek och modell. Att lagra några reservsäten täcker flera ventiler – inget behov av att inventera kompletta ventilenheter.

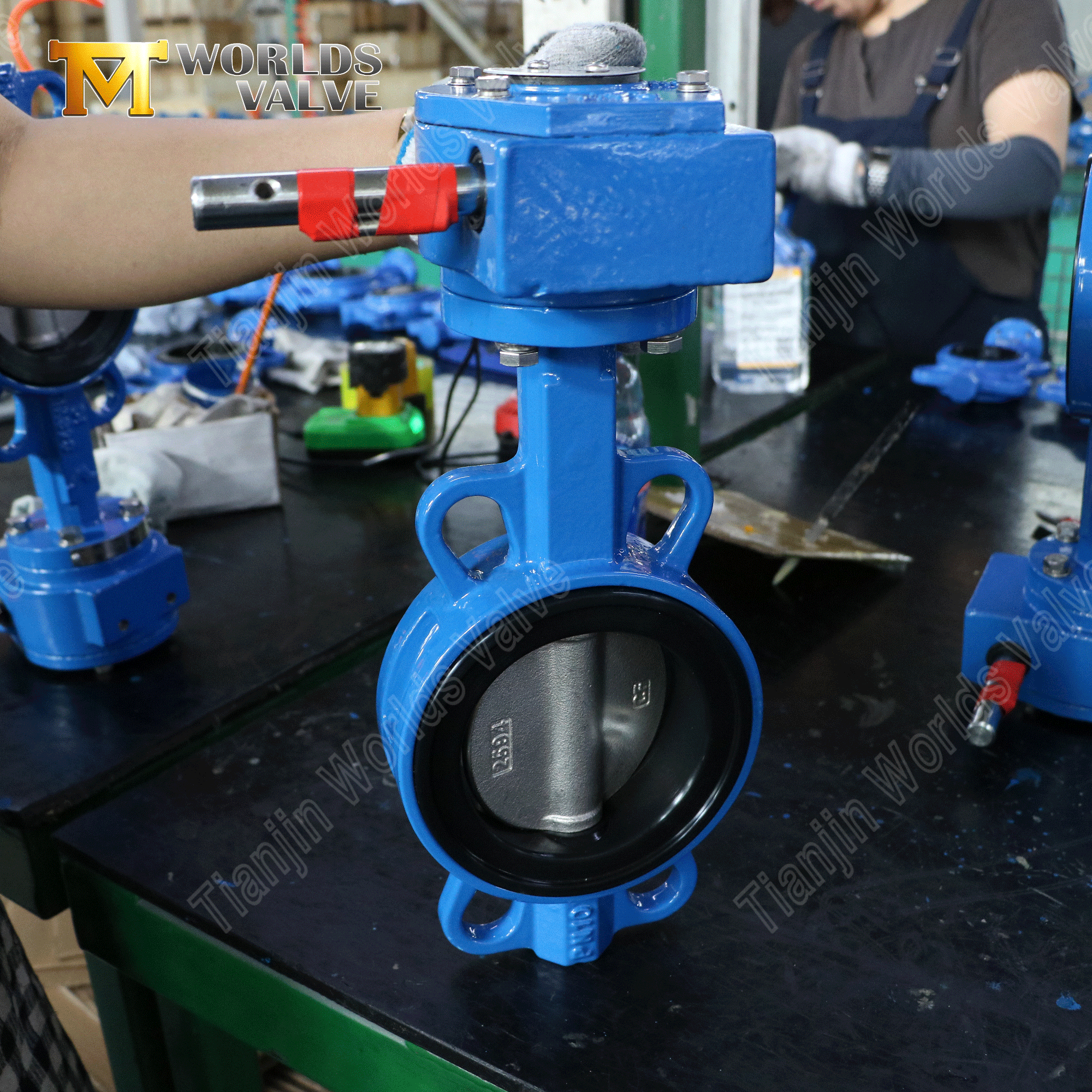

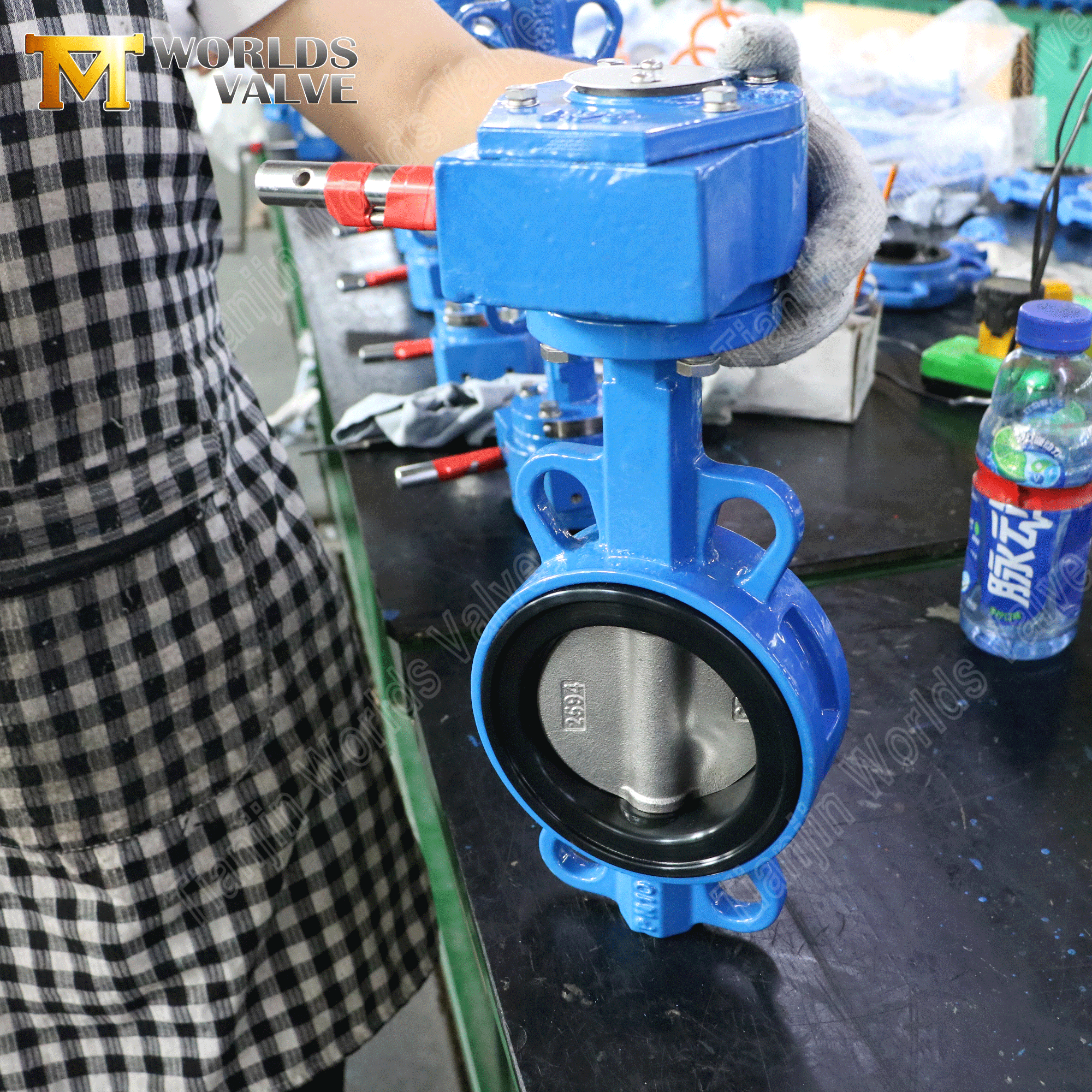

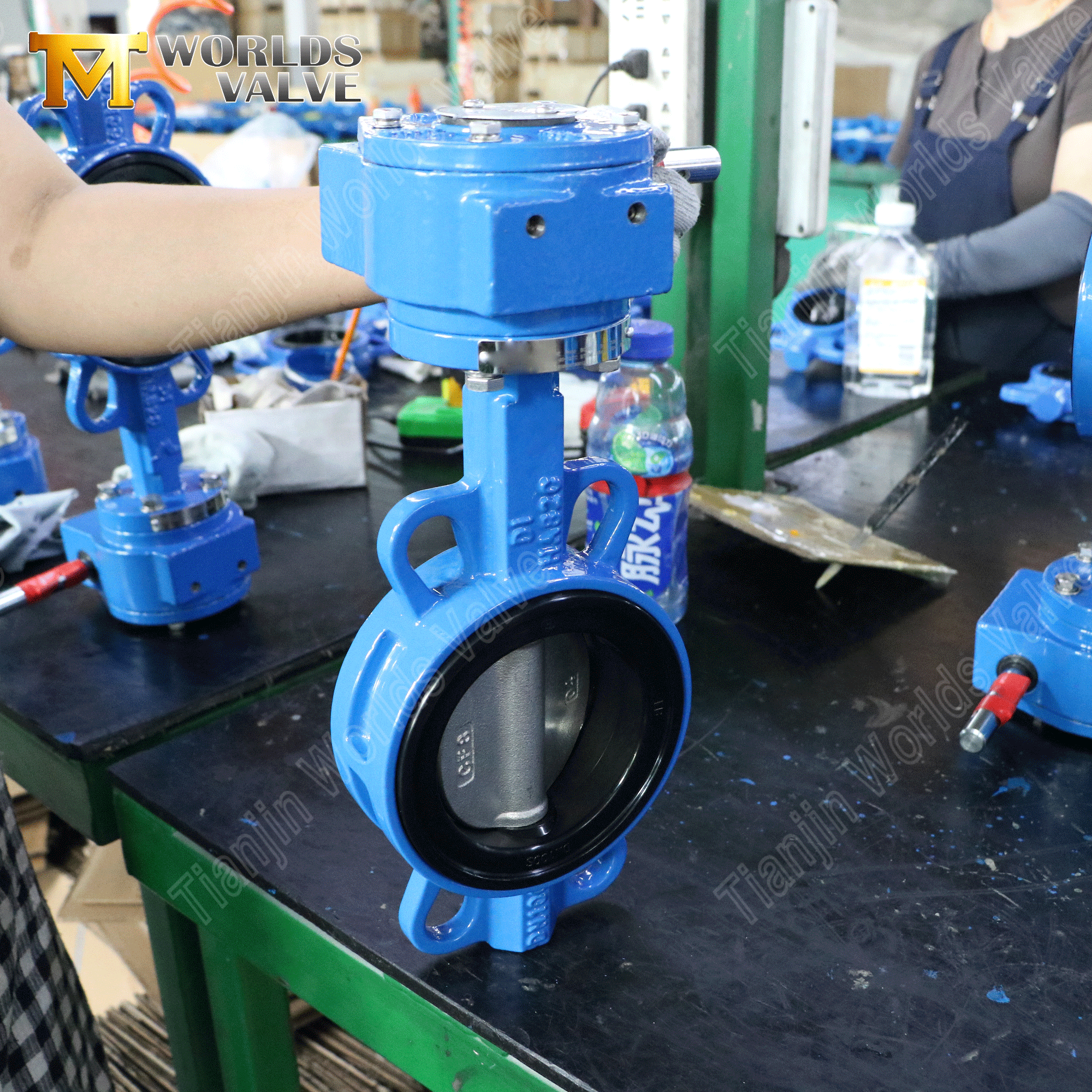

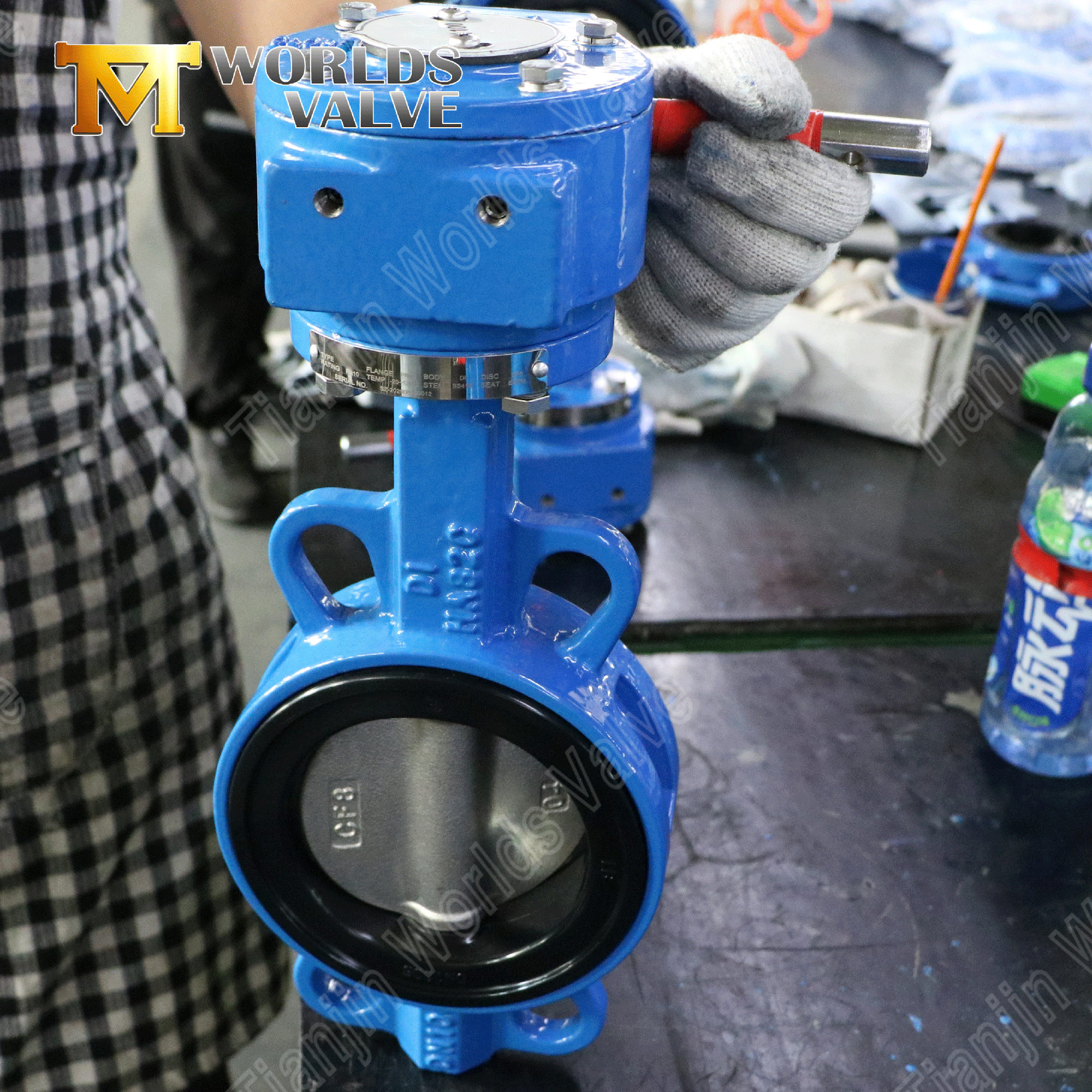

2. Växeloperatör – Smidig, självlåsande kontroll

• Självlåsande design – Snäckväxeln är självlåsande, så att skivan förblir på plats även under flödestryck – inga ytterligare låsanordningar krävs.

• Öppen-stäng-lägesindikator – Inbyggd indikator visar ventilens läge med en blick.

• Reducerat manövermoment – ​​Utväxlingen multiplicerar manuellt ingående vridmoment, vilket gör driften smidig och enkel – särskilt viktigt för större storlekar där vridmomentet för handspaken är för högt för bekväm användning.

• ISO 5211 Montering – Standardiserad toppfläns möjliggör enkel uppgradering till elektrisk eller pneumatisk aktivering vid behov.

3. Wafer Type Design – Kompakt & Ekonomisk

• Utrymmesbesparande – waferkroppen är inklämd mellan två rörflänsar, vilket kräver minimalt utrymme yta mot yta och minskar den totala rörledningens längd.

• Lättvikt – Upp till 40 % lättare än design med flänsar eller klackar, vilket förenklar hanteringen och minskar strukturell belastning på rörsystem.

• Kostnadseffektiv – Med mindre material och enklare bearbetning erbjuder waferventiler utmärkt värde för allmänna industriella applikationer.

4. Kroppsmaterial – segjärn (GGG40 / 500-7)

• Hög hållfasthet – Erbjuder en draghållfasthet på ≥400 MPa, vilket ger pålitlig prestanda under PN10-tryckstötar.

• Slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och rörledningsvibrationer.

• Korrosionsskydd – I kombination med standard epoxibeläggning (minst 250 μm) motstår kroppen korrosion i vatten, avloppsvatten och allmän industriservice.

5. Skivmaterial – CF8 rostfritt stål (AISI 304)

• Bra korrosionsbeständighet –CF8 ger pålitlig motståndskraft mot oxidation och korrosion i vatten, milda kemikalier och atmosfärisk exponering.

• Giftfritt och säkert – Lämplig för dricksvatten och allmänna servicetillämpningar.

• Hållbar och lätt – Ger god mekanisk styrka samtidigt som skivans vikt hålls hanterbar för smidig drift.

6. EPDM-säte – pålitlig vattentät tätning

• Utmärkt vattenbeständighet – EPDM erbjuder enastående motståndskraft mot vatten, ånga och väderpåverkan utomhus, vilket gör den idealisk för vattenförsörjning, avloppsvatten och HVAC-applikationer.

• Brett temperaturområde – Upprätthåller tätningsegenskaper från -20 ℃ till +120 ℃, vilket täcker hela intervallet av typiska vattensystemdriftstemperaturer.

• Bubbeltät avstängning – Ger tillförlitlig dubbelriktad tätning, vilket säkerställer noll läckage i båda flödesriktningarna.

Typiska applikationer

Kugghjulsstyrda wafer-fjärilsventiler med utbytbart EPDM-säte är tillförlitliga inom ett brett spektrum av industrier:

Varför välja Tianjin Worlds Valve?

• Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• Utbytbara sätesspecialister. Vår fältservicebara sätesdesign innebär att du kan byta EPDM-säten utan att ta bort ventilen från linjen – vilket minskar stilleståndstiden och underhållskostnaderna.

• Kompetens för växelmanövrerad ventil. Vi har lång erfarenhet av tillverkning av kugghjulsstyrda fjärilsventiler för vatten, VVS och industriprojekt över hela världen.

• Fullständig anpassning. Material, storlekar, tryckklasser, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – allt enligt din specifikation.

• 19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet. Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning. Engagerad projektledare; typisk ledtid 20–30 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din Wafer Butterfly Valve idag:

Oavsett om du behöver den här 4-tums PN10-konfigurationen med utbytbart EPDM-säte, en annan storlek eller en helt anpassad design – vi är redo att bygga enligt din specifikation.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Beläggningsfärg (valfri RAL)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
