Är alla fjärilsventiler samma? Inte helt. Lug -fjärilsventiler skiljer sig åt i installation, tryckhantering och underhåll. I den här artikeln kommer du att lära dig de viktigaste skillnaderna mellan tappade och icke-tappade ventiler, vilket hjälper dig att välja rätt ventil för ditt system.
En fjärilsventil är en kvartsventil med en skiva som roterar runt en axel för att reglera eller blockera flödet. När skivan är parallell med flödet tillåter den vätska eller gas att passera med minimal motstånd. När de roterade 90 grader blir skivan vinkelrätt, helt blockerande flöde. Denna mekanism gör fjärilsventiler effektiva för snabba avstängningsoperationer jämfört med multi-svängventiler som grind- eller jordklotventiler.
Fjärilsventiler används ofta eftersom de kombinerar lätt konstruktion med effektiv tätning. De kräver mindre installationsutrymme än kulventiler, konsumerar mindre material och kan automatiseras med pneumatiska eller elektriska ställdon. Denna mångsidighet gör det möjligt för fjärilsventiler att hantera vätskor som sträcker sig från vatten och luft till kemikalier och uppslamningar.

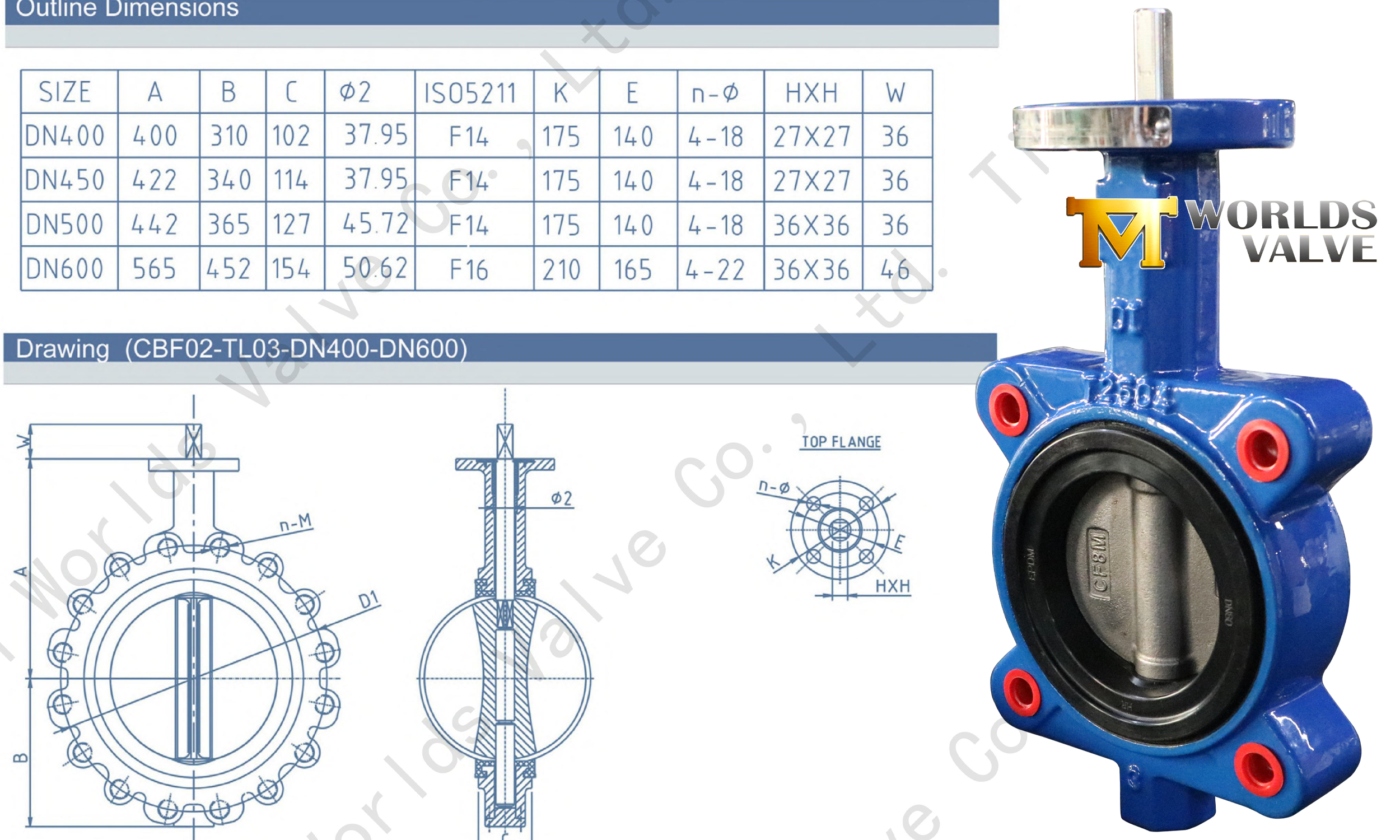

Lug -fjärilsventilen skiljer sig själv genom sina gängade flikar, som tillåter oberoende bultning till flänsar. Detta gör det strukturellt starkare än skivventiler och lämplig för slutet av tjänsten. I praktiska termer innebär detta att operatörerna kan ta bort ena sidan av rörledningen för underhåll utan att störa den andra sidan, så länge en blind fläns är på plats.
Denna flexibilitet gör luggade fjärilsventiler nödvändiga i kritiska industrier som olja och gas, marin och vattenbehandling. I ett raffinaderi kan till exempel drifttidskostnader nå tusentals dollar per timme. Genom att använda en LUG -ventil stängs endast den drabbade rörledningsavsnittet, vilket minimerar störningar.
Fjärilsventiler används över branscher för både på/av och strykningstjänster:
● HVAC -system förlitar sig på skivfjärilventiler för kyld eller varm vattenkontroll.
● Marine Engineering använder slangade ventiler för ballast och bränsleöverföring, där säkerheten är väsentlig.
● Vattenbehandlingsanläggningar använder båda typerna, beroende på om isoleringsflexibilitet eller kostnadsbesparingar är prioritering.
● Kemiska bearbetningsanläggningar föredrar luggventiler eftersom de tål högt tryck och aggressiva vätskor.
Tips: Välj skivventiler när utrymme och budget är begränsat, men välj LUG -fjärilsventiler när tillförlitlighet och tryckprestanda är kritiska.
Anslutningsmetoden definierar mycket av prestationsskillnaden. Luggade fjärilsventiler har metallflular runt kroppen, vilket möjliggör direkt bultning till varje fläns. Detta gör att vardera sidan av ventilen kan tas bort oberoende.
Icke-tappade fjärilsventiler (skivventiler) förlitar sig emellertid på långa bultar som passerar genom både flänsar och ventilkroppen. Utan luggar kan de inte stödja ensidig demontering. Denna design är lättare men mindre mångsidig i krävande system.
Installation är en annan punkt i divergens. En ventil för lugstil kan fungera som en slutgiltig ventil. När den är täckt med en blind fläns isolerar det sektioner för reparation eller inspektion. Detta gör det värdefullt i system som inte har råd med fullständiga avstängningar.
En skivfjärilventil måste alltid vara inklämd mellan två flänsar. Om båda sidor behöver underhåll måste hela systemet stängas av. För branscher som kommunal HVAC, där driftstopp har begränsad kostnadseffekt, är detta acceptabelt. I miljöer med höga insatser som olja och gas är det ett ansvar.
Lug -fjärilsventiler är konstruerade för att hantera högre tryck och temperaturer. Många mönster tål ANSI klass 150–300 betyg, vilket gör dem lämpliga för kritiska rörledningar. Deras gängade anslutning säkerställer tillförlitlig tätning även under vibrationer.
Däremot är skivfjärilventiler lämpliga för måttliga tryckapplikationer, ofta upp till PN16. De arbetar vanligtvis mellan -10 ° C och 120 ° C. Deras lättare byggnad och gummitäten fungerar bra för rent vatten eller VVS-system men kämpar med slipande eller högtemperaturmedier.
Underhållsstrategi driver ventilval. Luggade fjärilsventiler möjliggör partiell isolering: Operatörer kan endast stänga av nedströms eller uppströms sida, vilket minskar driftsstoppet. För anläggningar som kraftverk innebär detta stora kostnadsbesparingar.
Wafer fjärilsventiler kräver fullständig systemavstängning för underhåll. Även om detta kanske inte spelar någon roll i små system, kan det i kontinuerliga processanläggningar leda till förlängda driftstopp och produktionsförluster.
Skivventiler är billigare att köpa och installera. Deras smala design betyder färre material, lägre fraktvikt och enklare hantering. Men deras livscykelkostnader kan stiga om de är felanpassade eller överanvända i högtryckssystem.
Luggade ventiler kostar mer i förväg på grund av robusta material och mer komplex konstruktion. Men i kritiska branscher betalar de sig genom minskad driftstopp, längre livslängd och säkrare drift.
Kriterier | Skivfjärilsventil | Lögt fjärilsventil |
Förbindelse | Klämda mellan flänsarna | Bultade med gängade flikar |
Sluttjänst | Inga | Ja, med blind fläns |
Tryckbetyg | Lågmedelsmedium | Medelhög |
Underhåll | Full avstängning | Partiell isolering |
Kosta | Låg i förväg | Högre i förväg, lägre livscykel |
Ansökningar | HVAC, lätt vatten | Olja, gas, kemisk, marin |
Obs: För högtryckssystem eller kritiska industrier är luggade fjärilsventiler det säkrare långsiktiga valet.

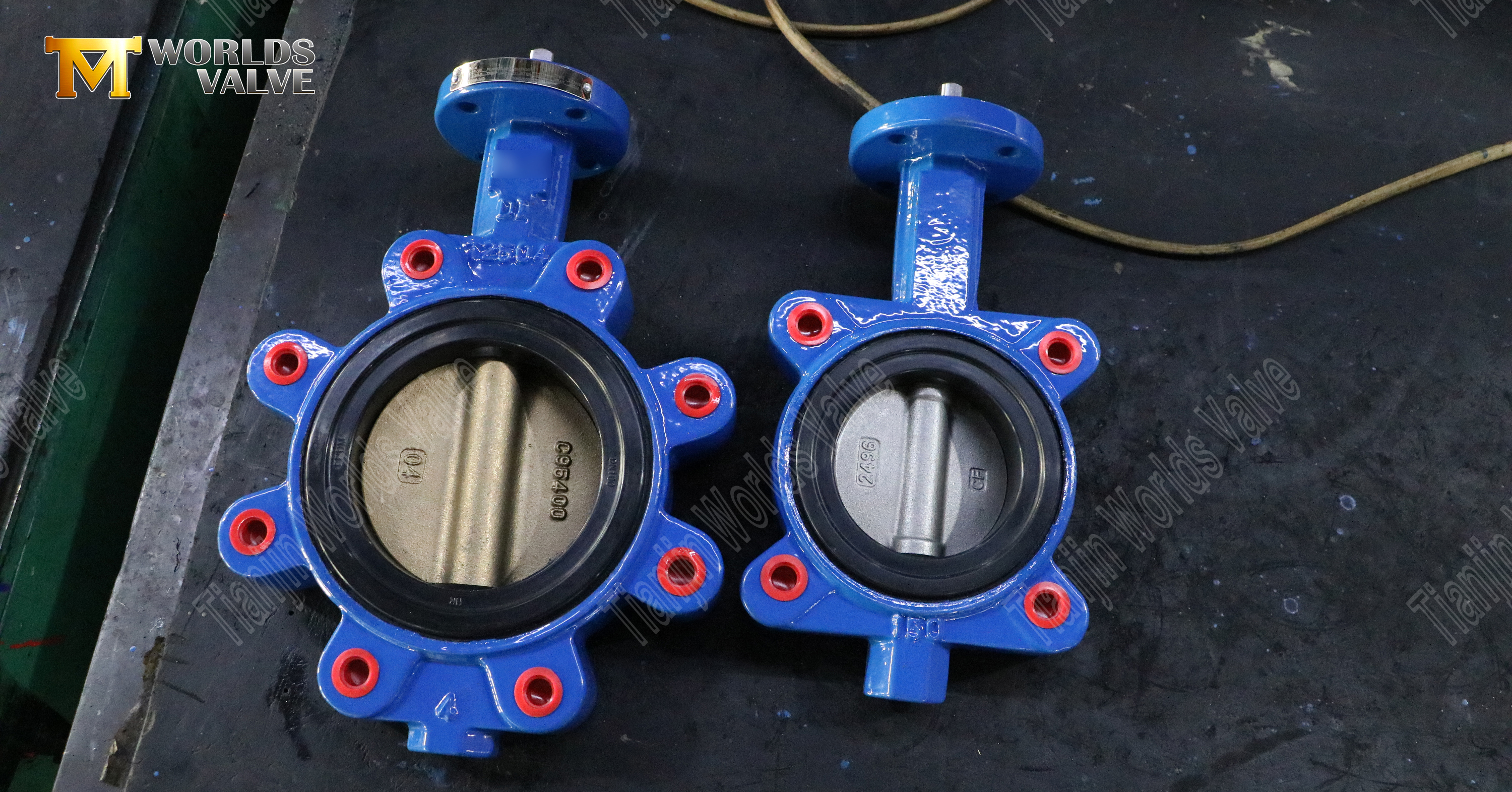

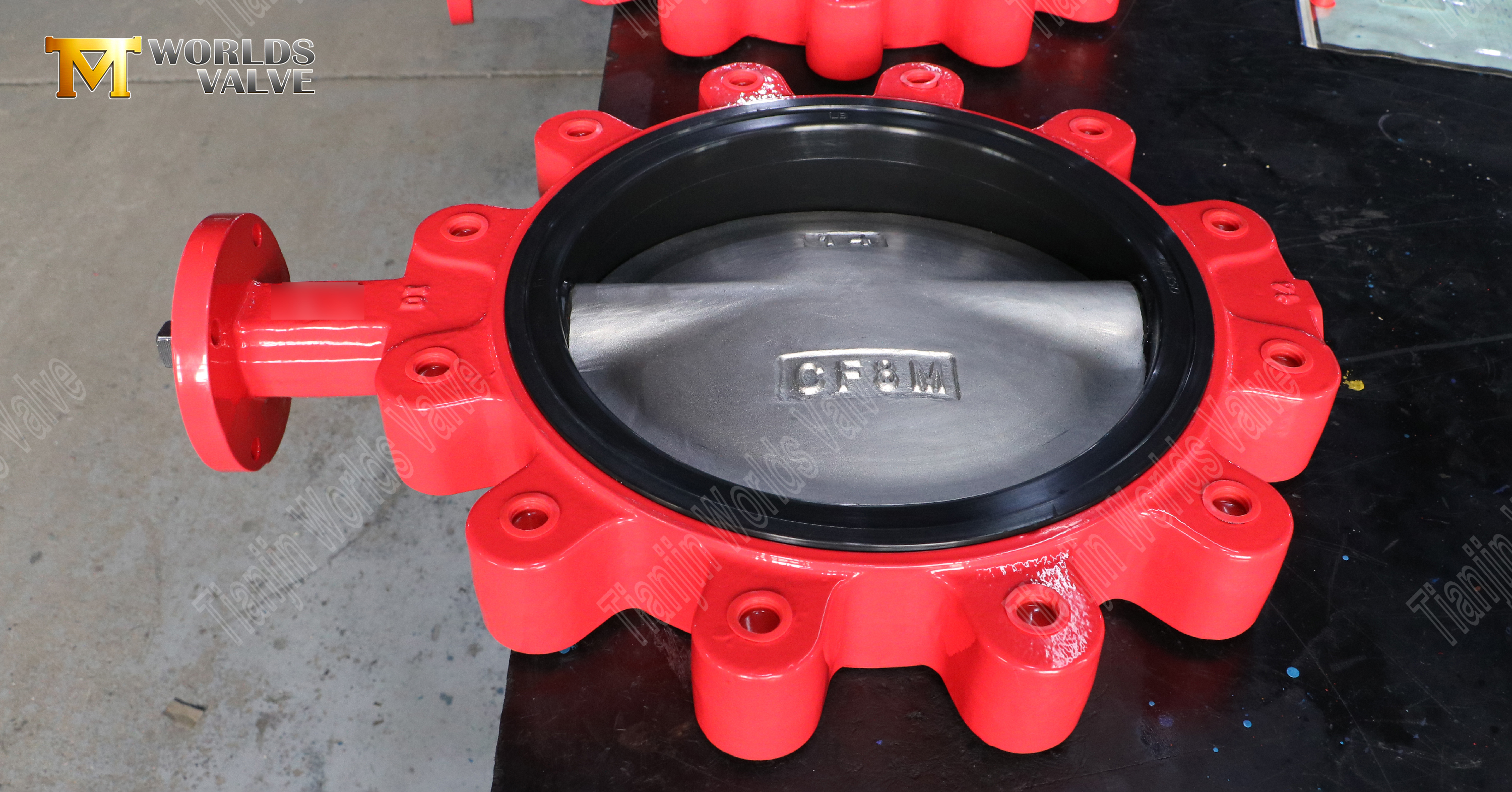

Lugventiler är ofta byggda av duktilt järn eller rostfritt stål, med alternativ för EPDM, gummi eller metallsäten. Denna materiella styrka gör att de kan uthärda extrema tryckvariationer och temperatursvängningar. De stöder också slipande vätskor som uppslamningar.
Skivfjärilventiler är lätta och kompakta, ofta tillverkade av rostfritt stål, gjutjärn eller PVC. Deras mindre fotavtryck gör dem idealiska för rymdbegränsade system såsom HVAC-enheter, där viktminskning sänker installationsspänningen på rörledningar.
De gängade flikarna i flikventiler hjälper till att distribuera rörledningsbelastningar jämnt, vilket minskar stressen på flänsar och packningar. Denna funktion förhindrar också felanpassning, vilket förbättrar tätningens tillförlitlighet under vibrationer.
Medan båda konstruktionerna finns i en rad diametrar rekommenderas i allmänhet luggfjärilsventiler för stora diameter, högtrycksrörledningar där säkerhet och hållbarhet är högsta prioriteringar.
TIPS: För rördiametrar över DN300 erbjuder luggade fjärilsventiler bättre stabilitets- och säkerhetsmarginaler.
Lugfjärilventiler utmärker sig i rörledningar med fluktuerande eller höga tryck. Deras gängade struktur håller tätningen intakt och förhindrar läckor i system som bär kemikalier, ånga eller trycksatta gaser.
Wafer fjärilsventiler är bättre lämpade för lågtrycksmiljöer, såsom kylvattenfördelning eller ventilationssystem. Att använda dem i högtryckssammanhang riskerar för tidigt slitage eller läckage.
● Skivventiler: Använd upp till ~ 120 ° C.
● Lugventiler: Tast upp till ~ 250 ° C, beroende på sätesmaterial.
Detta gör att luggventiler är lämpliga för kraftproduktion, olja och petrokemiska industrier, medan skivventiler är tillräckliga för kommunala vattensystem.
Skivfjärilsventiler erbjuder vanligtvis lägre tryckfall, vilket sparar pumpningsenergi i lågtryckssystem. Lugventiler kan införa något högre tryckfall på grund av deras tyngre konstruktion, men de kompenserar med överlägsen tätning under stress.
Lugstilventiler hanterar ofta öppnings- och stängningscykler utan att förlora prestanda. Deras robusta design motstår slitage, vilket gör dem idealiska för kontinuerliga processväxter. Skivventiler, även om de är tillförlitliga i måttliga cykler, kan behöva bytas ut tidigare under krävande förhållanden.
Obs: Matcha alltid ventiltmaterial till vätsketypen för att maximera livslängden.
Wafer fjärilsventiler är lätta, kompakta och snabba att installera, vilket gör dem populära i eftermontering och små projekt. De kräver färre bultar och mindre vridmoment, vilket sänker arbetskraftskostnaderna.
Lugventiler är tyngre och kräver fler bultar, men deras design ger starkare och stabilare fästning. Detta lönar sig i krävande miljöer där vibrationer eller tryckförändringar är ofta.
Med en luggfjärilventil kan operatörerna isolera en sida av rörledningen, ersätta delar och återuppta operationer snabbt. I skivventiler kräver alla ersättningar full systemavstängning och förlänger stillestånd.
Inom högriskindustrin är säkerheten viktigast. Luggade fjärilsventiler kan säkert möta rörledningar när de är i par med en blindfläns, förhindra läckor eller oavsiktlig urladdning. Skivventiler kan inte erbjuda denna funktion.
Medan LUG-ventilerna kräver mer arbetskraft för att installera, minskar de långsiktiga underhållsstopp. Skivventiler är snabbare att installera men kan orsaka mer frekventa avstängningar av full linje över deras livslängd.
Tips: För växter där driftstoppskostnader mäts i tusentals per timme är luggade fjärilsventiler den smartare investeringen.
Skivfjärilsventiler är billigare att köpa, och kostar ofta 20–30% mindre än luggade ventiler av samma storlek (data varierar beroende på tillverkarens behov verifiering).
Lugventiler kompenserar sin högre kostnad i förväg genom att minimera driftstopp och varar längre under stress. I branscher som petrokemikalier motiverar detta ofta den initiala kostnaden.
● Skivventiler: lägre initialkostnad, högre doldt underhåll.
● Lugventiler: Högre initialkostnad, lägre livscykelkostnader i kritiska system.
Om ditt system är lågt tryck och icke-kritiskt ger skivventiler utmärkta besparingar. Om din rörledning är högt tryck eller säkerhetskritisk, levererar luggventiler större livslängdsvärde.
Inom olje- och gas- och petrokemiska industrier transporterar rörledningar ofta mycket trycksatta och kemiskt aggressiva vätskor. Dessa miljöer kräver ventiler som tål extrema driftsförhållanden samtidigt som systemets tillförlitlighet och säkerhet säkerställs. Lugfjärilventiler är det föredragna valet eftersom deras gängade flikar tillåter säker bultning direkt till flänsar, vilket ger en stark koppling som upprätthåller strukturell integritet under högt tryck och fluktuerande temperaturer. Till skillnad från skivventiler tillåter luggade ventiler en sida av rörledningen att kopplas bort för underhåll eller utbyte utan att stänga av hela systemet. Denna partiella isoleringsförmåga är avgörande i petrokemiska växter och raffinaderier, där driftstopp kan kosta tusentals dollar per timme. Dessutom kan luggfjärilventiler hantera frätande eller slipande vätskor med lämpliga säte och kroppsmaterial, vilket säkerställer långvarig prestanda. Deras robusta konstruktion minskar också risken för läckor eller katastrofala misslyckanden i kritiska rörledningar. För ingenjörer och underhållsteam gör denna kombination av hållbarhet, tillförlitlighet och driftsflexibilitet luggfjärilventiler till valet i industriella applikationer med höga insatser, vilket säkerställer både säkerhet och kostnadseffektivitet över ventilens livslängd.
I HVAC -system och kommunala vattenreningsverk är tryck- och temperaturkraven i allmänhet måttliga, vilket gör skivfjärilventiler till en idealisk lösning. Dessa ventiler är lätta och kompakta, vilket förenklar installationen i både nya system och eftermonteringsprojekt där utrymmet är begränsat. Deras enklare konstruktion innebär att de är billigare i förväg jämfört med luggade ventiler, vilket gör dem attraktiva för projekt med trånga budgetbegränsningar. Skivventiler är också lämpliga för lågtrycksvattenfördelning, kylda vattenlinjer och lätta industriella tillämpningar, där ofta högtryckscykling eller extrema miljöförhållanden inte är ett problem. Den kompakta designen minimerar stress på rörledningar, vilket minskar arbetskraftskostnaderna och installationstiden. Även om de inte kan användas för isolering av slutet av linjen, ger skivventiler tillförlitliga prestanda i system där full linjeavstängningar för underhåll är acceptabla. Denna balans mellan kostnad, enkel installation och adekvat prestanda under måttliga förhållanden gör skivfjärilventiler det föredragna valet för många kommunala, kommersiella och lätta industriella tillämpningar, särskilt där driftsstopp är mindre kritisk.
Marin- och offshore -applikationer står inför unika utmaningar, inklusive konstant vibration från motorer och vågor, rörelse från fartygets rörelse och exponering för frätande saltvattenmiljöer. Under dessa förhållanden är luggfjärilventiler viktiga eftersom deras gängade flikar tillåter säker bultning till flänsar, vilket ger överlägsen stabilitet och vibrationsmotstånd jämfört med skivventiler. Detta säkerställer att ventilen förblir tätt förseglad under konstant rörelse, vilket minskar risken för läckor eller oavsiktlig urladdning. Dessutom kan luggade ventiler fungera som slutet på linjeventilerna när de är i par med blinda flänsar, vilket gör att underhållsbesättningar kan isolera rördelar utan att stänga av hela systemet. Denna kapacitet är särskilt viktig i offshore -plattformar och marina fartyg, där systemets driftstopp kan ha betydande operativa och säkerhetskonsekvenser. Den robusta utformningen av luggfjärilventiler tål också upprepade cykler för öppning och stängning, vilket är vanligt i ballast-, bränsle- och vattenöverföringssystem. Deras korrosionsbeständiga material, såsom rostfritt stål eller belagt duktilt järn, förbättrar ytterligare hållbarhet, vilket gör dem nödvändiga för tillförlitlig långsiktig prestanda i krävande marina miljöer.
Kraftproduktionsanläggningar, särskilt de som involverar högtrycksång, termiska processer eller kemiska matningslinjer, kräver ventiler som kan uthärda extrema temperaturer och tryck samtidigt som tillförlitlig tätning. LUG-fjärilsventiler används ofta i dessa applikationer på grund av deras robusta konstruktion och förmåga att hantera högtrycksvätskor utan att läcka. Deras gängade flikar tillåter ventilerna att vara säkert bultade till flänsar, vilket minskar mekanisk stress på rörledningen och förhindrar felinställning som kan äventyra tätning. Denna styrka är kritisk i ångledningar med högtryck, där även mindre läckor kan vara farliga och kostsamma. Dessutom underlättar lagade ventiler partiell isolering av rörledningsavsnitt under underhåll, vilket gör att kraftverk kan fortsätta drift i andra delar av systemet. Denna kapacitet minskar avsevärt stillestånd och operationell störning, vilket är avgörande för anläggningar som måste upprätthålla kontinuerlig energiproduktion. Med korrekt materialval för ventilkroppen och sätena kan luggfjärilventiler tåla slipande eller frätande media, höga temperaturer och ofta cykling, vilket säkerställer långvarig hållbarhet. Deras kombination av säkerhet, tillförlitlighet och operativ flexibilitet gör dem till det föredragna valet för ingenjörer som utformar eller upprätthåller kritisk kraftproduktionsinfrastruktur.
När du väljer en fjärilsventil är det viktigt att överväga systemets tryck och temperaturintervall, eftersom dessa direkt påverkar ventilens prestanda och säkerhet. Man måste också utvärdera om ventilen måste tjäna som en isoleringsanordning i slutet, vilket påverkar om en lugg eller en skivventil är lämplig. En annan viktig övervägning är hur ofta systemet kräver underhåll eller delvis avstängningar, eftersom detta påverkar om partiell isoleringsfunktion, som de som erbjuds av luggade ventiler, är nödvändiga. Att förstå dessa driftskrav säkerställer att den valda ventilen kan hantera systemets krav utan att riskera läckor, driftstopp eller för tidigt fel. Ingenjörer bör också överväga vätsketypen - oavsett om det är rent vatten, ånga, kemikalier eller uppslamningar - eftersom materialkompatibilitet påverkar både hållbarhet och tätning tillförlitlighet. Att ställa dessa frågor i förväg gör det möjligt för beslutsfattare att matcha rätt ventiltyp till de specifika behoven i deras system, undvika dyra misstag eller operativa ineffektiviteter.
Det sista steget i ventilvalet är att anpassa ventiltypen till systemets specifika driftsbehov. För kommunala vattenprojekt, lågtrycksfördelningslinjer eller VVS-system ger skivfjärilventiler ofta tillräckliga prestanda samtidigt som kostnaderna är låga. För raffinaderier, kemiska anläggningar, kraftstationer eller marininstallationer till havs, är luggade fjärilsventiler värda de högre investeringarna på grund av deras förbättrade tryckhantering, hållbarhet och underhållsflexibilitet. Beslutsfattare bör överväga faktorer som rörledningsdiameter, förväntade flödeshastigheter, driftstemperaturintervall och underhållsfrekvens. Genom att noggrant utvärdera dessa systemparametrar och utvärdera både på förhand och livscykelkostnader kan ingenjörer välja en ventil som balanserar prestanda, tillförlitlighet och kostnadseffektivitet. Att prioritera den totala ägandekostnaden och driftssäkerheten säkerställer långsiktigt värde, minskar driftsstopp och upprätthåller konsekvent systemprestanda i krävande industriella miljöer.
Den här artikeln förklarar skillnaden mellan Y -sil, fjärilsventil, skivfjärilsventil och skivventiler. Lugventiler erbjuder starkare konstruktion, slut på linjetjänst och högre tryckhantering, medan skivventiler är lättare och kostnadseffektiva för lågtryckssystem. Att välja rätt ventil säkerställer säkerhet, effektivitet och minskad driftstopp. På Tianjin Worlds Valve Co., Ltd., vi tillhandahåller hållbara ventiler utformade för tillförlitlig prestanda och långsiktigt driftsvärde.
S: En luggfjärilventil är en ventil med gängade flikar för bultning till flänsar, vilket möjliggör slutlig service och partiell rörledning.
S: Luggade fjärilsventiler stöder högre tryck och underhållsflexibilitet, medan icke-tappade ventiler förlitar sig på skivanslutningar och fulla avstängningar.
S: De är idealiska för olje-, gas-, marina och kemiska industrier på grund av hållbarhet, tryckhantering och underhållseffektivitet.
S: Wafer fjärilsventiler är lätta, kostnadseffektiva och lämpliga för lågtryckssystem som HVAC och kommunalt vatten.
S: LUG-fjärilsventiler gynnas för sin rymdbesparande kompakt design och kostnadseffektivitet jämfört med grind- eller jordklotventiler. En viktig fördel är att deras slutar i luggstil tillåter oberoende installation på varje sida av rörledningen, vilket möjliggör enkel borttagning eller underhåll utan att koppla bort hela linjen-som en "löstagbar länk " som håller rörsystemet intakt.
S: Fjärilsventilinstallation påverkar driftstopp. Lugventiler tillåter partiell isolering, skivventiler kräver full avstängning.
S: Lugventiler har högre kostnader i förväg men lägre livscykelkostnader. Skivventiler är initialt billigare men kan öka underhållskostnaderna.
