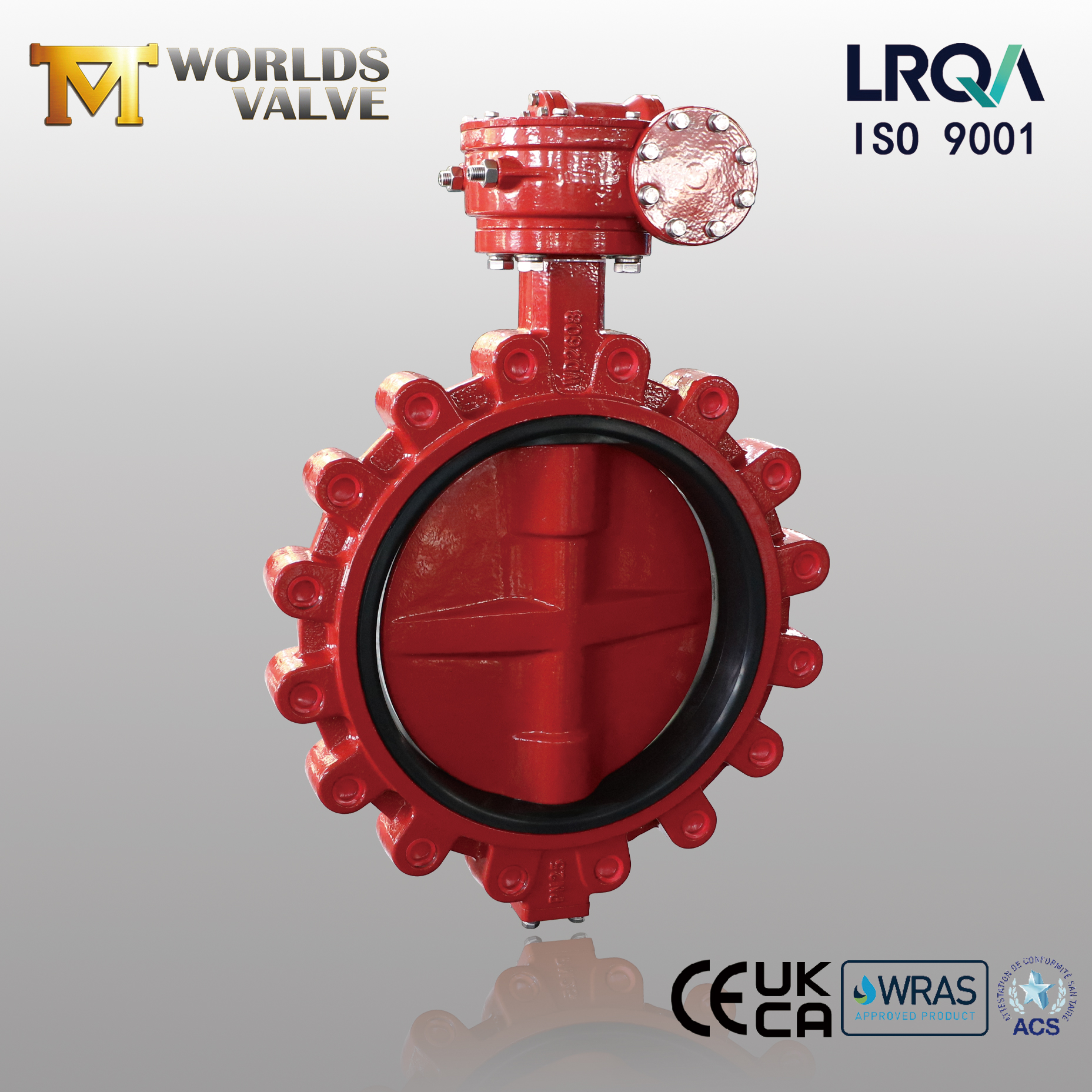

Vridspjällsventil – WRAS EPDM-säte, växelstyrd, DN50-DN1200

Produktöversikt

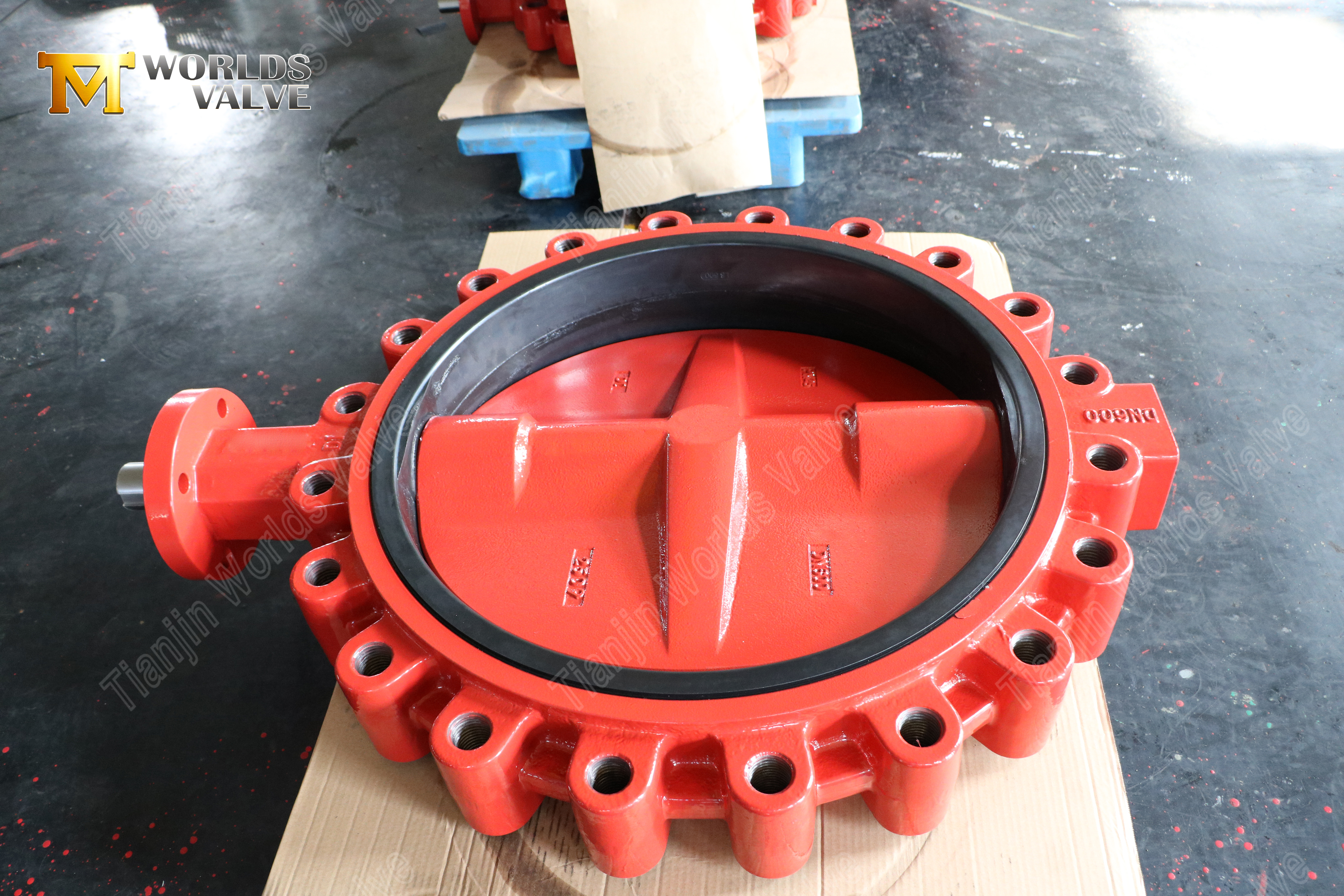

En klackfjärilsventil är en kvartsvarvs flödeskontrollanordning som utmärks av sin gängade klackdesign - gängade insatser på båda sidor av ventilkroppen som gör att den kan skruvas direkt till rörflänsar oberoende på varje sida.

Till skillnad från waferventiler som är inklämda mellan flänsar och som kräver fullständig frånkoppling för borttagning, möjliggör klackdesignen återvändsgränd: du kan ta bort ventilen från ena sidan av rörledningen medan den andra sidan förblir trycksatt och i drift. Detta gör det till det föredragna valet för system där underhållsisolering, rörledningsflexibilitet och minskad stilleståndstid är avgörande.

Denna modell har en EN-GJS-400-15 segjärnskropp och -skiva, ett WRAS-godkänt EPDM-säte för säkra dricksvattenapplikationer, en SS431-skaft i rostfritt stål för robust vridmomentöverföring och en snäckväxel för smidig, självlåsande manuell styrning – klassad till PN25 (25 bar) och färdig i RAL-epoxibeläggning 3013. Tillgänglig i storlekar från DN50 till DN1200, denna ventil är konstruerad för pålitlig, långsiktig service inom vattenförsörjning, avloppsvattenrening, HVAC och industriella processsystem.

Som en direkt OEM/ODM-tillverkare med över 15 års exporterfarenhet, levererar Tianjin Worlds Valve Co., Ltd. helt anpassningsbara fjärilsventiler – material, storlekar, tryckklasser, flänsstandarder, beläggningar och ställdon – allt skräddarsytt efter dina exakta specifikationer. Våra produkter exporteras till mer än 50 länder och backas upp av ISO 9001 (certifierad av LRQA), CE, UKCA, WRAS och ACS-certifieringar.

Införa:

Lug fjärilsventil | Duktilt järn kropp & skiva | EPDM säte | Växelmanövrerad

Tianjin Worlds Valve Co., Ltd. – Din pålitliga källa för hållbar, kostnadseffektiv flödeskontroll

CBF02-TL01 - Detaljerad produktinformation

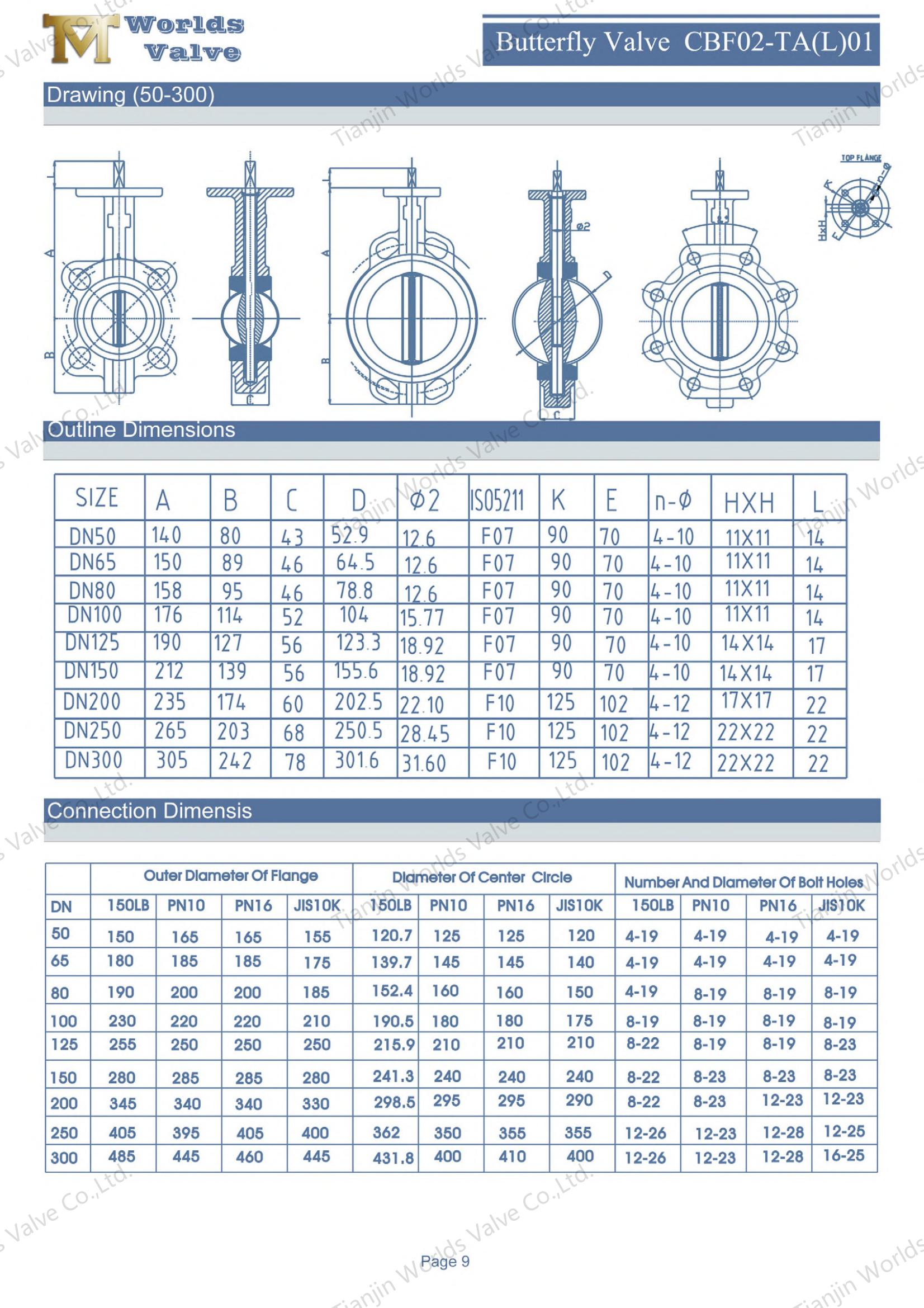

Tekniska specifikationer

Denna modell är konfigurerad med följande parametrar. Observera att varje artikel som listas nedan är anpassningsbar efter dina specifika behov.

Nyckelfunktioner och fördelar

1. Utformning av klacktyp – återvändsgränd service och underhållsisolering

• Oberoende rörledningsmontering – Gängade klackar på båda sidor av ventilhuset gör att varje sida kan bultas oberoende av rörflänsar, vilket möjliggör återvändsgränd - ventilen kan installeras i slutet av en rörledning eller användas för att isolera en sektion för underhåll.

• Förenklat underhåll – Ventilen kan tas bort från ena sidan utan att tryckavlasta eller stänga av hela rörledningen – en avgörande fördel i anläggningar där stilleståndstiden är kostsam.

• Överlägsen styvhet – Klackdesignen ger större strukturell styrka än wafertyper, motstår rörspänningar, vibrationer och termisk expansion.

• Dubbelriktad tätning – Ger tillförlitlig avstängning i båda flödesriktningarna.

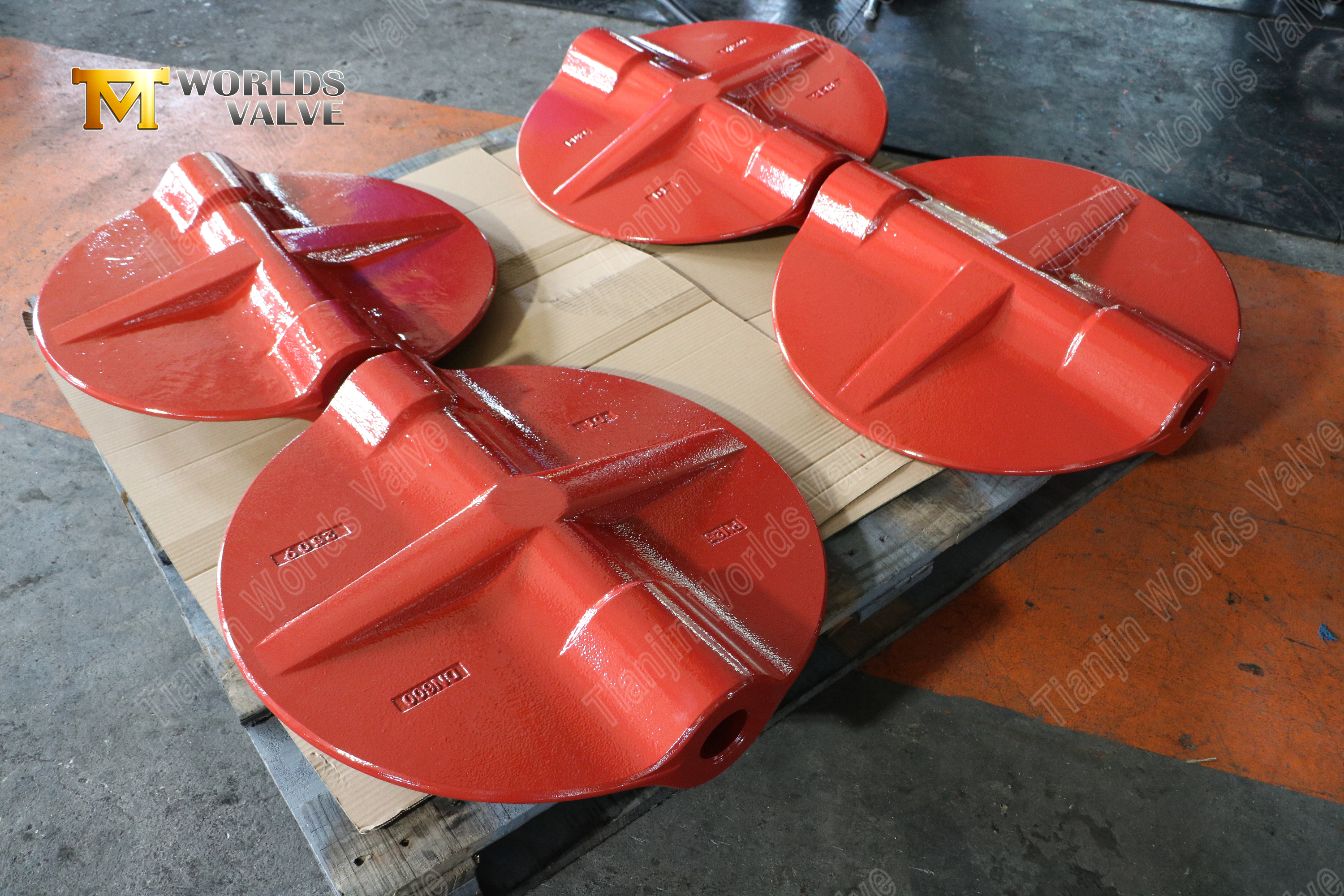

2. Material för kropp och skiva – segjärn EN-GJS-400-15 (GGG40)

• High Strength –EN-GJS-400-15 erbjuder en draghållfasthet på ≥400 MPa och en sträckgräns på ≥250 MPa, med minst 15 % förlängning – vilket ger tillförlitlig prestanda under PN25-tryckstötar och termisk expansion.

• Utmärkt slagtålighet – Den nodulära grafitstrukturen ger exceptionell seghet, motstår mekaniska stötar och rörledningsvibrationer utan att spricka.

• Korrosionsskydd – I kombination med RAL 3013 epoxibeläggning, motstår kroppen och skivan korrosion i vatten, avloppsvatten och allmän industriservice.

3. Sätesmaterial – WRAS-godkänd EPDM

• Dricksvattensäker – EPDM-sätet har WRAS-godkännande (Water Regulations Advisory Scheme), vilket gör det helt kompatibelt för dricksvattenförsörjningssystem i Storbritannien och andra regioner som kräver WRAS-certifiering.

• Utmärkt vattenbeständighet – EPDM erbjuder enastående motståndskraft mot vatten, ånga och väderpåverkan utomhus, vilket gör den idealisk för vattenförsörjning, avloppsvatten och HVAC-applikationer.

• Brett temperaturområde – Upprätthåller tätningsegenskaper från -20°C till +120°C.

• Bubbeltät avstängning – Ger tillförlitlig dubbelriktad tätning, vilket säkerställer noll läckage i båda flödesriktningarna.

4. Stammaterial – SS431 rostfritt stål

• High Strength – SS431 är ett martensitiskt rostfritt stål som erbjuder utmärkt mekanisk hållfasthet och seghet, med en draghållfasthet på 800–1000 MPa – betydligt högre än 304/316 rostfritt stål för pålitlig vridmomentöverföring.

• Överlägsen slitstyrka – Den härdade ytan motstår skavning och slitning under upprepad cykling, vilket gör den väl lämpad för ventilskaftapplikationer.

• Bra korrosionsbeständighet – SS431 erbjuder den bästa korrosionsbeständigheten av alla martensitiska rostfria stål, med hög hårdhet (248–302 HB) vilket säkerställer långvarig hållbarhet.

• Utblåsningssäker design – Retentionsmekanism förhindrar oavsiktlig stamutkastning under tryckstötar.

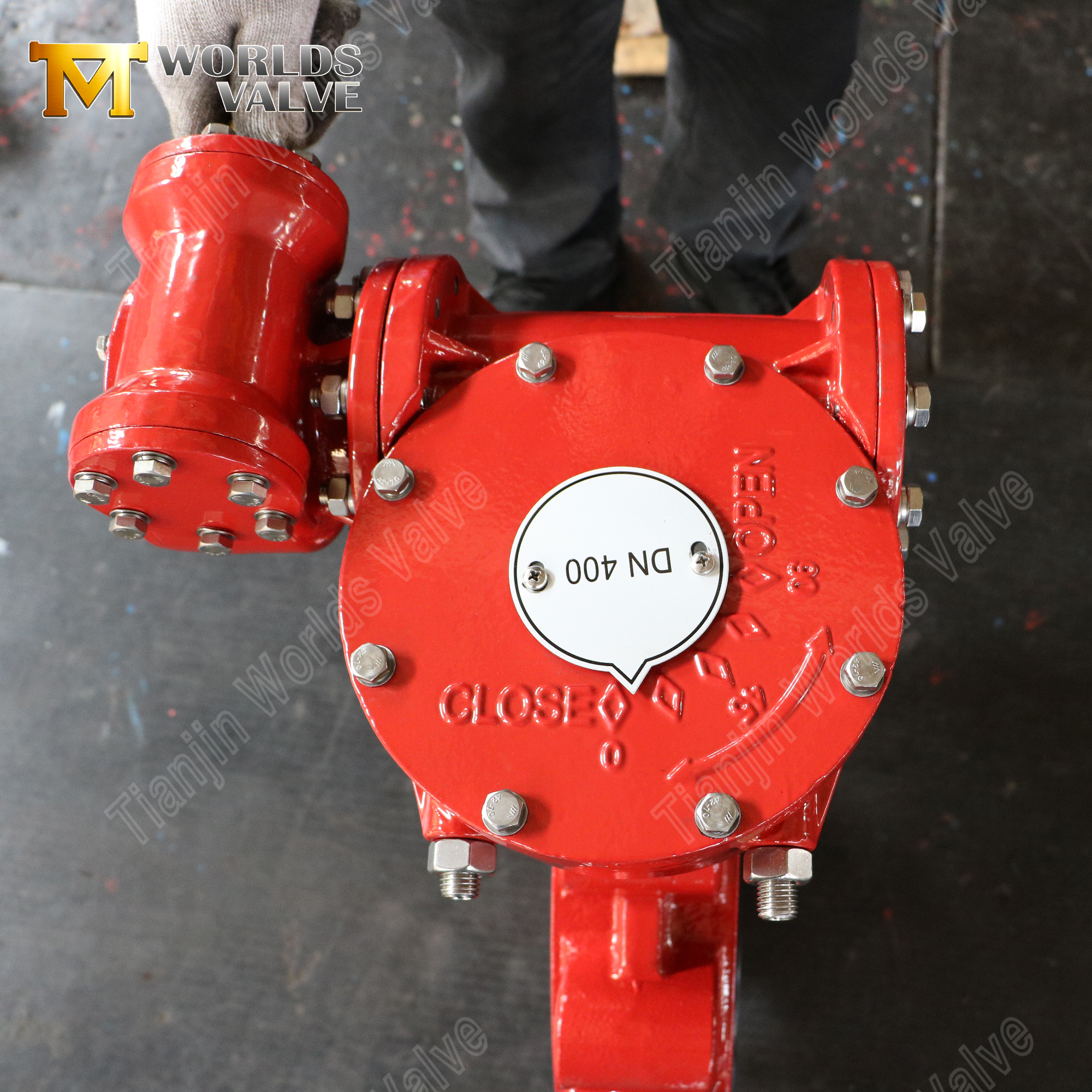

5. Snäckväxeloperatör – Smidig, självlåsande kontroll

• Självlåsande design – Snäckväxeln är självlåsande, så att skivan förblir på plats även under flödestryck – inga ytterligare låsanordningar krävs.

• Öppen-stäng-lägesindikator – Inbyggd indikator visar ventilens läge med en blick.

• Reducerat manövermoment – ​​Utväxlingen multiplicerar manuellt ingående vridmoment, vilket gör driften smidig och enkel – särskilt viktigt för större storlekar där vridmomentet för handspaken är för högt för bekväm användning.

• ISO 5211 Montering – Standardiserad toppfläns möjliggör enkel uppgradering till elektrisk eller pneumatisk aktivering vid behov.

6. RAL 3013 beläggning – hållbart skydd och hög synlighet

• Tomato Red Finish – RAL 3013 är en varm, jordnära röd med en dämpad tomat- och tegelunderton – en distinkt mörk, mättad röd (LRV = 8,47) som ger en levande visuell närvaro.

• Överlägset korrosionsskydd – Epoxihartsbeläggning ger utmärkt motståndskraft mot stötar, nötning och kemiska angrepp.

• Hög synlighet – Den djärva röda finishen gör ventilen lätt identifierbar i industriella miljöer, vilket stöder säkerhets- och underhållsprocedurer.

7. PN25-klassificering – högre tryckkapacitet

• Överlägsen tryckhantering – Bedömd till PN25 (25 bar / 363 psi), klarar denna ventil betydligt högre systemtryck än standard PN10/PN16-ventiler – idealisk för vattenförsörjning i höghus, industriell bearbetning och rörledningssystem med höga tryckkrav.

• Hållbar konstruktion – EN-GJS-400-15-kroppen och SS431-skaftet säkerställer tillförlitlig drift under ihållande högt tryck och övergående överspänningsförhållanden.

• Mångsidig applikation – PN25-kompatibilitet utökar ventilens lämplighet för ett bredare utbud av krävande applikationer, inklusive pumpnät och trycksatta distributionsnät.

Typiska applikationer

Lug-fjärilsventiler med EN-GJS-400-15-kropp, WRAS EPDM-säte, PN25-klassificering och växeloperatör är pålitliga inom ett brett spektrum av industrier:

• Vattenförsörjning och distribution – dricksvattenledningar, höghusförsörjning, pumpstationer – PN25-klassificering hanterar förhöjda systemtryck; WRAS-godkännande garanterar dricksvattensäkerhet.

• Rening av avloppsvatten – Avloppsledningar, reningsverk, avloppssystem.

• VVS-system – Kylvatten, varmvatten, kyltornssystem .

• Industriell bearbetning – Allmänna industriella vattenledningar, kylvatten, processvätskor .

• Brandskydd – Brandvattenledningar, sprinklersystem, delugesystem.

• Bevattning – Bevattningssystem för jordbruk och landskap.

Varför välja Tianjin Worlds Valve?

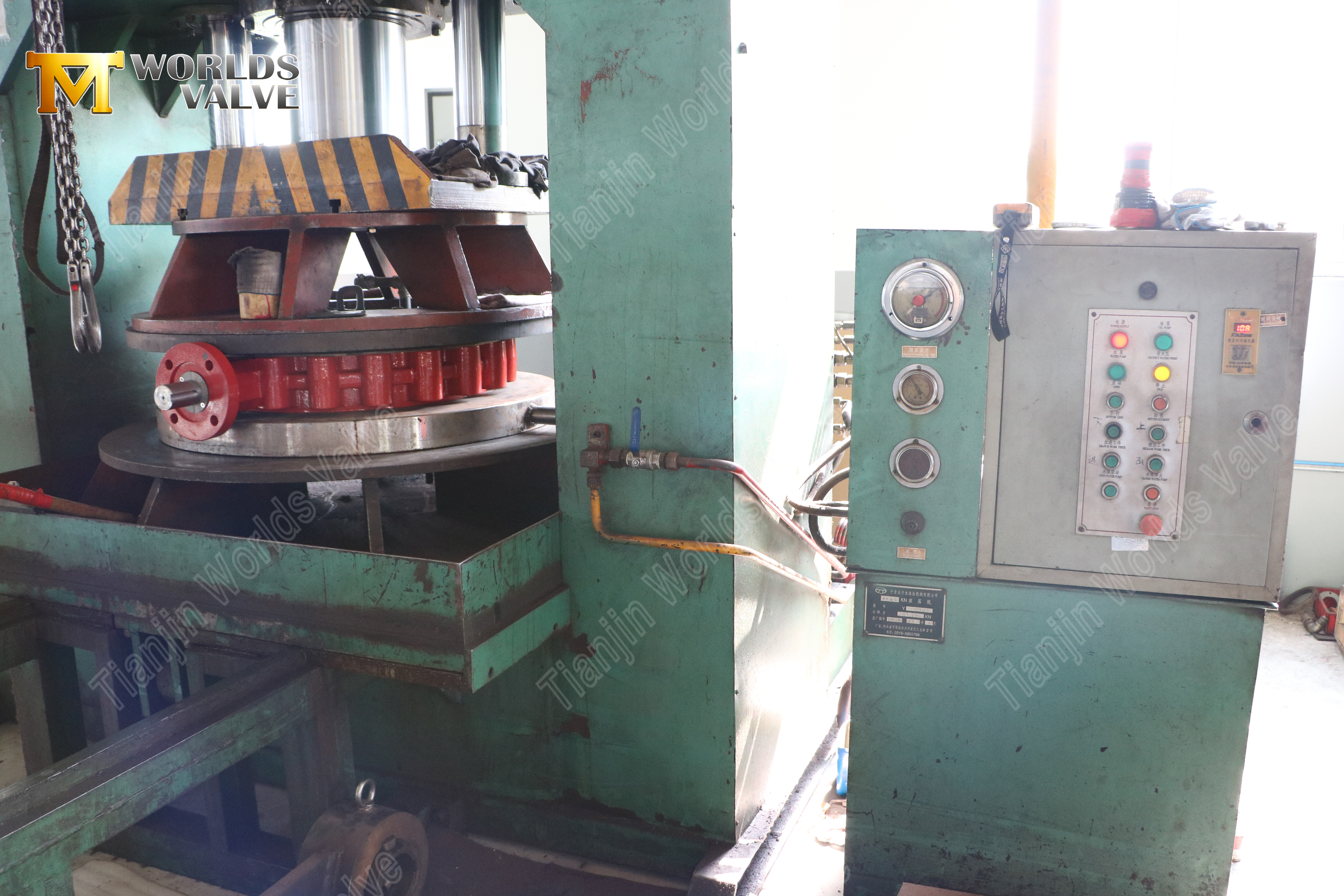

• Kvalitet du kan lita på. Vår ISO 9001:2015-certifiering är utfärdad av LRQA, ett av världens mest respekterade certifieringsorgan. Varje ventil levereras med materialcertifikat och trycktestrapporter – inga undantag.

• WRAS-certifierade EPDM-stolar. Våra EPDM-säten har WRAS-godkännande, vilket säkerställer full överensstämmelse med dricksvattenföreskrifter – ett kritiskt krav för vattenförsörjningsprojekt i Storbritannien och andra WRAS-reglerade marknader.

• PN25 tryckkapacitet. Klassade till PN25, våra luggspjällsventiler hanterar högre systemtryck än standardventiler - vilket gör dem lämpliga för höghus, industriell bearbetning och trycksatta distributionsnätverk.

• Lugventilspecialister. Vi har lång erfarenhet av tillverkning av klackfjärilsventiler för vatten-, industri- och kommunala projekt över hela världen.

• Brett storleksområde. Från DN50 till DN1200 täcker vi hela spektrumet av industriella rörkrav.

• Fullständig anpassning. Material, flänsstandarder (ANSI, DIN, JIS, BS), beläggningar (valfri RAL-färg), ställdon – allt enligt din specifikation.

• 19+ års exporterfarenhet. Smidig logistik och eftermarknadsstöd till 50+ länder i Europa, Amerika, Mellanöstern och Sydostasien.

• 100 % spårbarhet. Materialcertifikat och tryckprovningsrapporter med varje beställning – inga undantag.

• Snabb vändning. Engagerad projektledare; typisk ledtid 15–40 dagar. Fabriksbesök välkomna i Tianjin.

Ta kontakt – Anpassa din ventil i dag:

Oavsett om du behöver denna PN25-konfiguration med WRAS EPDM-säte och RAL 3013-beläggning, en annan storlek inom vårt DN50–DN1200-sortiment eller en helt anpassad design – vi är redo att bygga enligt dina specifikationer.

Skicka oss dina krav:

• Erforderlig storlek och tryckklassificering

• Medietyp och driftstemperatur

• Föredragen materialkombination (kropp / skiva / säte)

• Ställdonstyp (manuell, växel, elektrisk, pneumatisk, hydraulisk)

• Flänsstandard och borrning (ANSI, DIN, JIS, BS)

• Beläggningsfärg (valfri RAL)

• Målkvantitet och destinationsport

Vårt team kommer att svara inom 24 timmar med en offert och ingenjörsförslag.

Fabriksbesök välkomna – kom och se hur vi tillverkar dina ventiler i Tianjin, Kina.

Kontakta oss nu och låt oss bygga din ventil tillsammans.
