Vridspjällsventil med gängt hål med CE ISO WRAS ACS

Ventilkroppen ska vara endelad skiva eller släpdesign med förlängd nacke och en koncentrisk skiva och sitskonfiguration för att tillåta 2 '' - 120'-av rörisolering. Sätet ska helt inkapsla kroppen som isolerar kroppen från linjemediet och inga flänspackningar ska krävas. Denna fjärilventilserie har många av designfunktionerna och fördelarna, till exempel höga CV-värden, minsta delar som utsätts för linjemediet, större tillförlitlighet och en beprövad registrering av lång livslängd. En stor designfördel av denna ventilproduktlinjer är internationell kompatibilitet.

Modell:
CBF01-TL01
varumärke:
OEM

Kvantitet:
Tillgänglighetsstatus:





Fråga Lägg i korgen

Produktbeskrivning

CBF01-TA (L) 01_Page-0002

Produktegenskap:

100% dubbelriktad stram avstängning.
Installation utan begränsning i flödesriktning.
Reducerad vikt och övergripande dimensioner.
Låg tryckförlust och minskade energikostnader.
Höga KV / CV-värden.
Lätt att rengöra och desinficera för dricksvattensystem etc.
Självrengöring (ingen rester kommer att fångas).
Bra motstånd mot korrosion.

CBF01-TA (L) 01_Page-0004

Tekniska parametrar:

Storlek	DN32-DN600	DN650-DN2000
Arbetstryck	16 bar	10 bar
Skal	24 bar	15 bar
Täta	18 bar	11 bar
Driftstemperatur	-45 ℃ ~ + 150 ℃
Operating Environment	Ballast och länssystem Kemiska processer Avsaltningsanläggningar Borriggar Dricksvatten Pulver Mat och dryck gasanläggningar HAVC gruvindustrin pappersindustrin Sand hantering Havsvatten Sugar industrin Värmeteknisk avloppsvatten Avloppsvatten
drivmetod	Handspak Worm Gear Electric Pneumatic

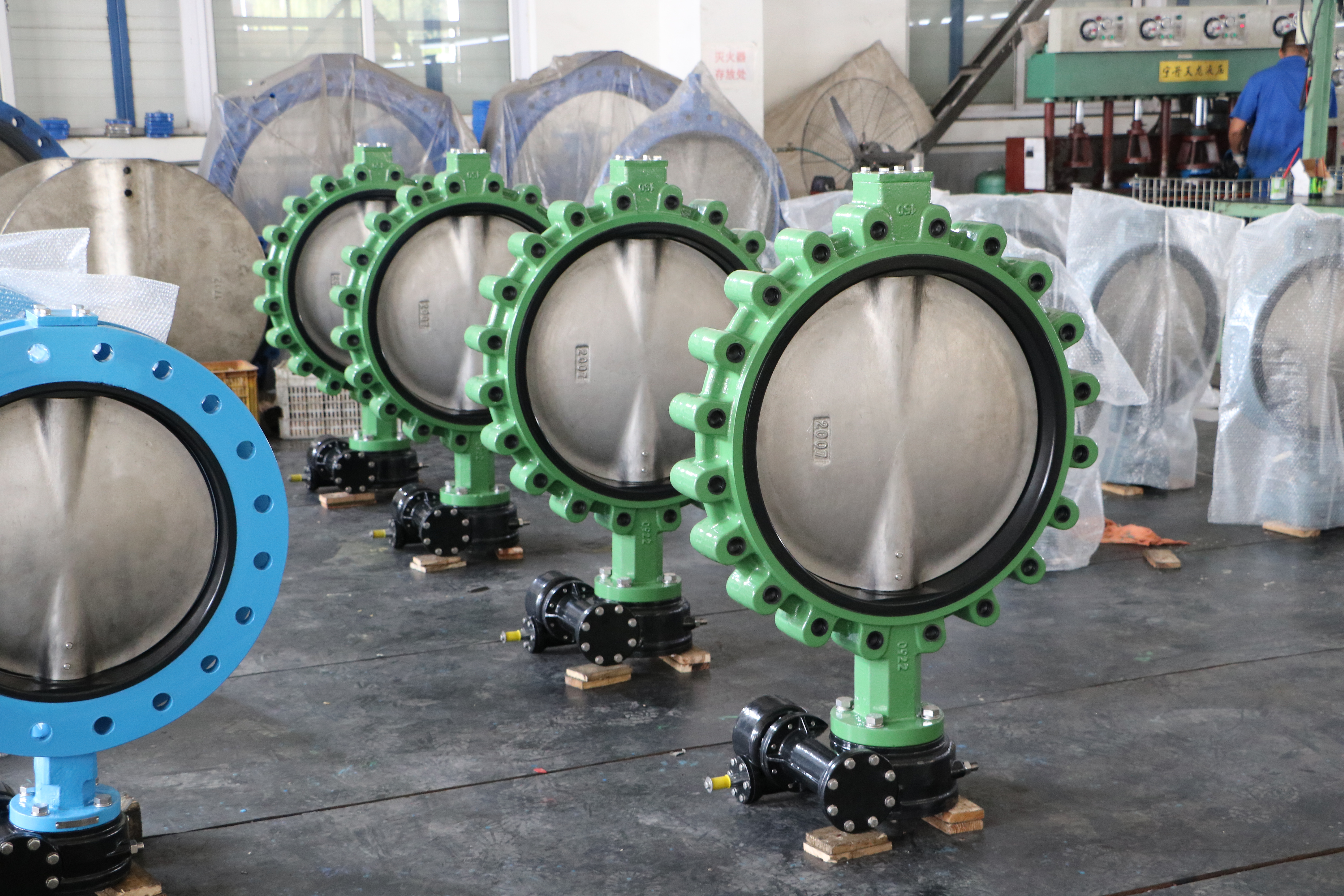

3 segjärn DI vridspjäll,

Huvudmaterial:

namn	Material
Kropp	Gjutjärn Segjärn Kolstål Rostfritt stål AL-brons
Skiva	Segjärn Carbon Steel Stainless Steel AL-brons
Axel	Rostfritt stål Monel K500
Seat	BUNA NBR EPDM VITON PTFE HEPDM Neoprene Hypalon Naturgummi

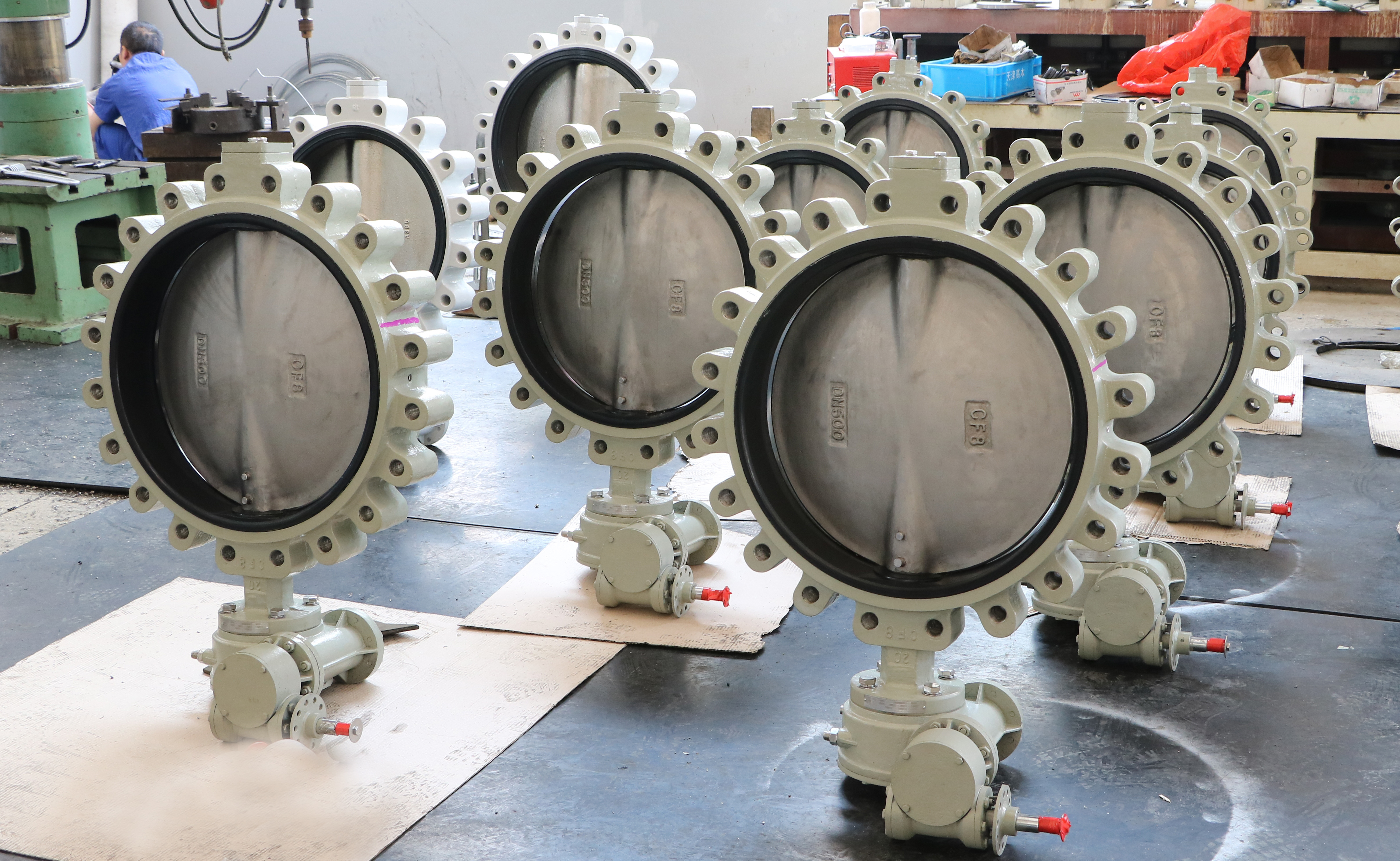

4 A536 A395 segjärn vridspjäll,

Executive Standard:

Design Standard	EN 593, MSS SP67 API 609 BS5155
Inspektion & Test	API 598 ISO 5208 EN 12266
End Standard	ANSI B16.1 CL. 125LB & B16.5 CL. 150LB AS 2129 Tabell D & E BS 10 Tabell D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150LB AWWA C207 SABS 1123 Tabell 1000/3 & Table 1600/3
Ansikte mot ansikte	ISO 5752, EN 558, MSS SP67 och API 609 DIN3202
toppfläns	ISO 5211

5 GJS400 GJS500 GGG40 GGG50 Gjutjärn Segjärn lugged fullständig klack spjällventil

Packaging & Leverans:
Förpackningar Detalj: Bubble pack för varje ventil och plywood fall. Eller enligt begäran av kunderna.
Leverans Detalj: Enligt kvantitet, normalt 30 dagar efter beställning

Ansökan:
1. Dessa produkter används främst för rörledningen flöde, tryck och temperaturreglering av olika industriell automation productiong, exempelvis: El, förstening, metallurgi, miljöskydd, energistyrnings, fir-fighting system.
2. Samtidigt har de goda vätskestyregenskaper och kan fungera enkelt.
3. De är inte bara i stor utsträckning i allmänna branscher som petroleum, kolgas, kemiteknik, vattenbehandling, men används också i kylsystemet vatten av värmekraftverk.
