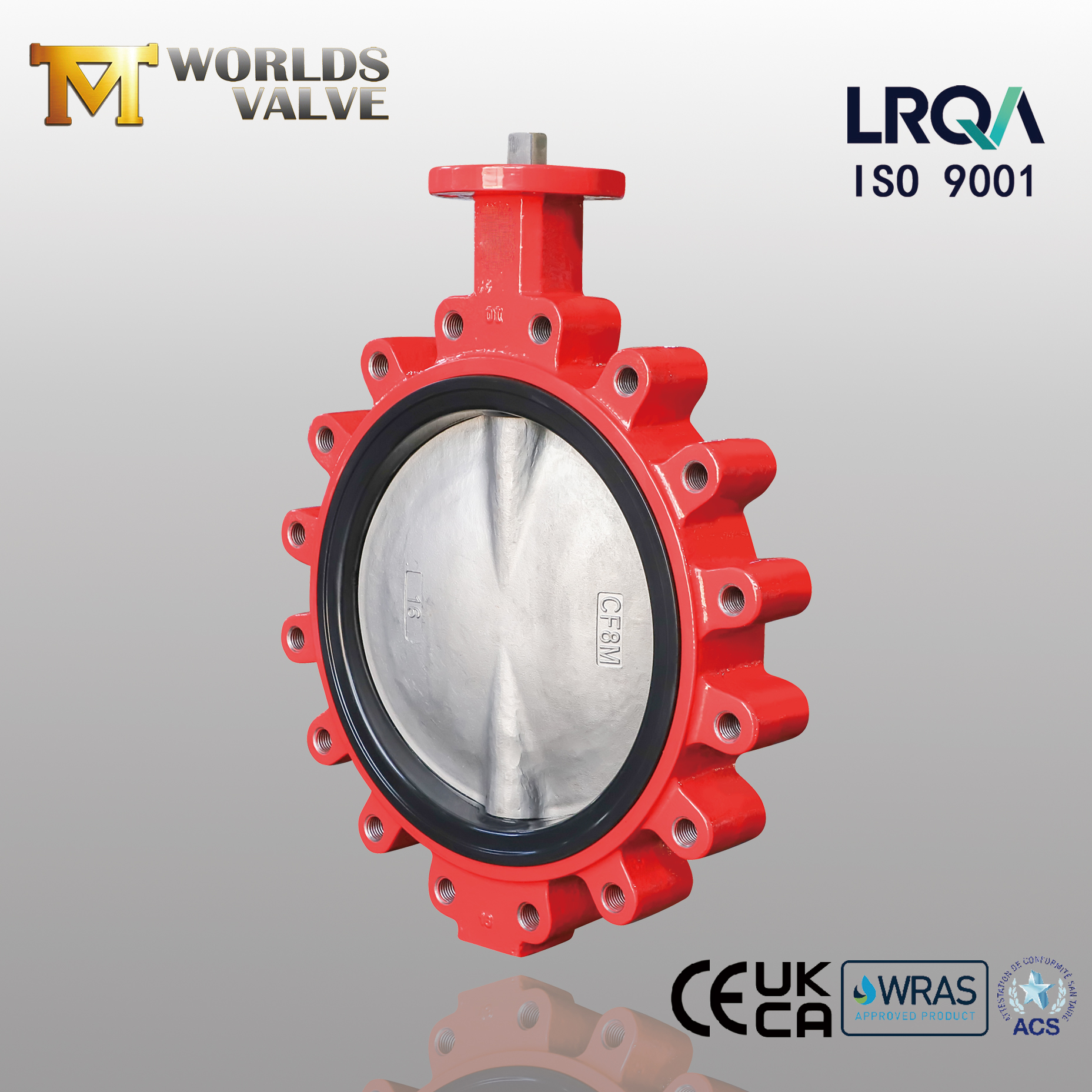

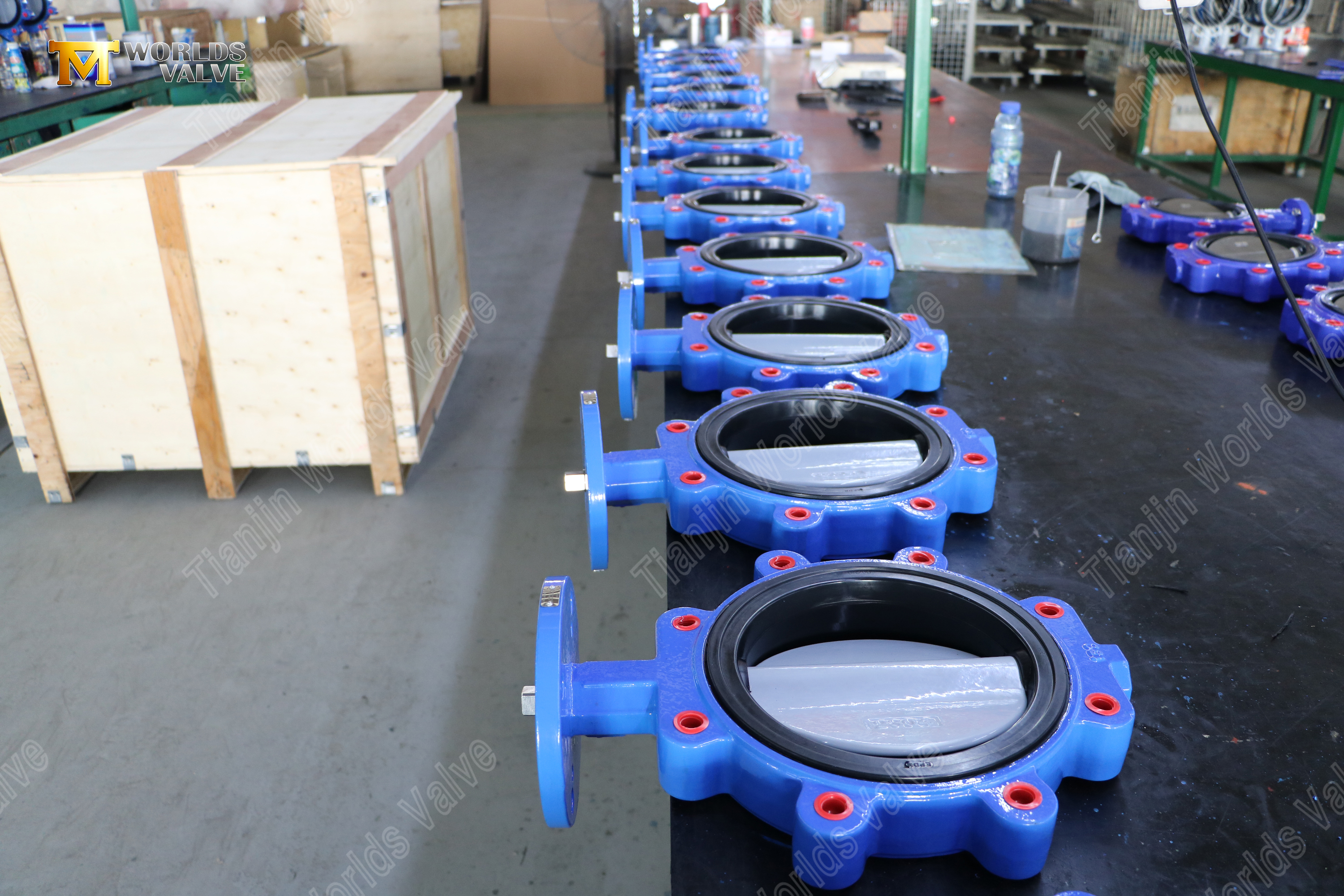

Vridspjällsventil med utbytbart EPDM-säte | DI Body CF8M Disc | OEM leverantör

Introduktion:

Tianjin Worlds Valve Co., Ltd. – ISO 9001, CE, UKCA & WRAS Certified Manufacturer

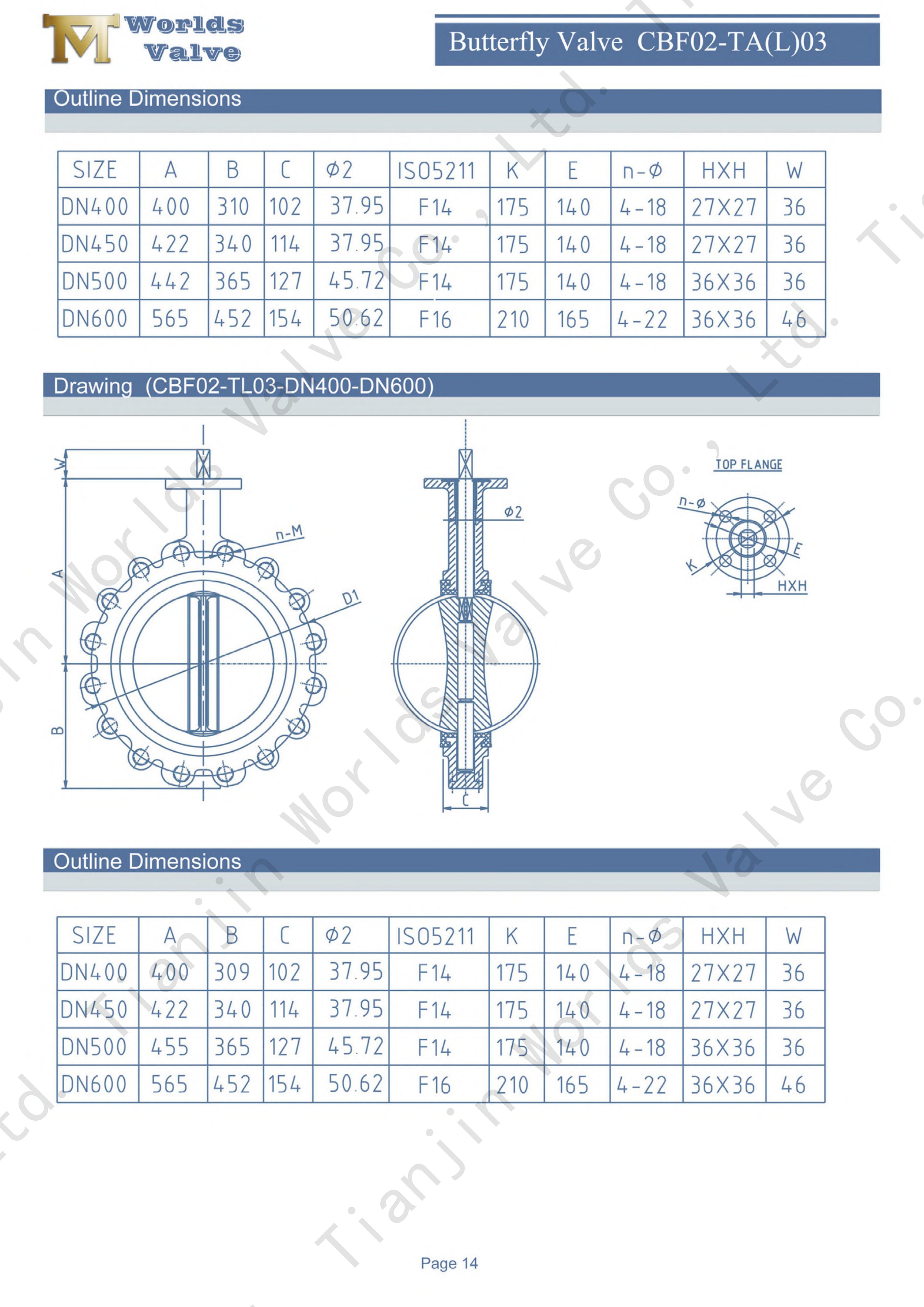

CBF02-TL03-Drift- och underhållsmanual LADDA NER

Nyckelfunktioner och fördelar:

1. Återvändsservice med gängad konstruktion

Konstruerad för maximal installationsflexibilitet och systemisolering.

• End-of-line service: De integrerade gängade klackarna gör att ventilen kan skruvas direkt på en enda fläns, vilket gör att den kan fungera som en återvändsgränd isoleringspunkt utan att behöva en nedströms flänsanslutning.

• Förenklat underhåll: Till skillnad från waferventiler som kräver fullständig avstängning av systemet för borttagning, tillåter denna klackdesign att ena sidan av rörledningen kan demonteras medan ventilen förblir säkert bultad på motsatt sida, vilket minimerar driftsstörningar.

• Säker installation: Den bultade anslutningen ger överlägsen mekanisk stabilitet, vilket gör den lämplig för applikationer med hög vibration och permanenta installationer.

2. Premium CF8M rostfritt stålskiva för korrosionsbeständighet

Skivmaterialet är speciellt utvalt för lång livslängd i krävande media.

• Överlägset korrosionsskydd: CF8M (AISI 316) rostfritt stålskiva erbjuder utmärkt motståndskraft mot gropfrätning, klorider och allmän korrosion i vatten, havsvatten och milda kemiska miljöer och överträffar standard 304-kvaliteter.

• Förlängd livslängd: Det robusta skivmaterialet motstår erosion från suspenderade partiklar och bibehåller tätningsintegriteten under otaliga cykler.

• Materialcertifiering: Fullständig materialspårbarhet och brukstestcertifikat tillgängliga på begäran.

3. Utbytbart gummisäte för kostnadseffektivt underhåll

Designad med servicevänlighet som en kärnprincip.

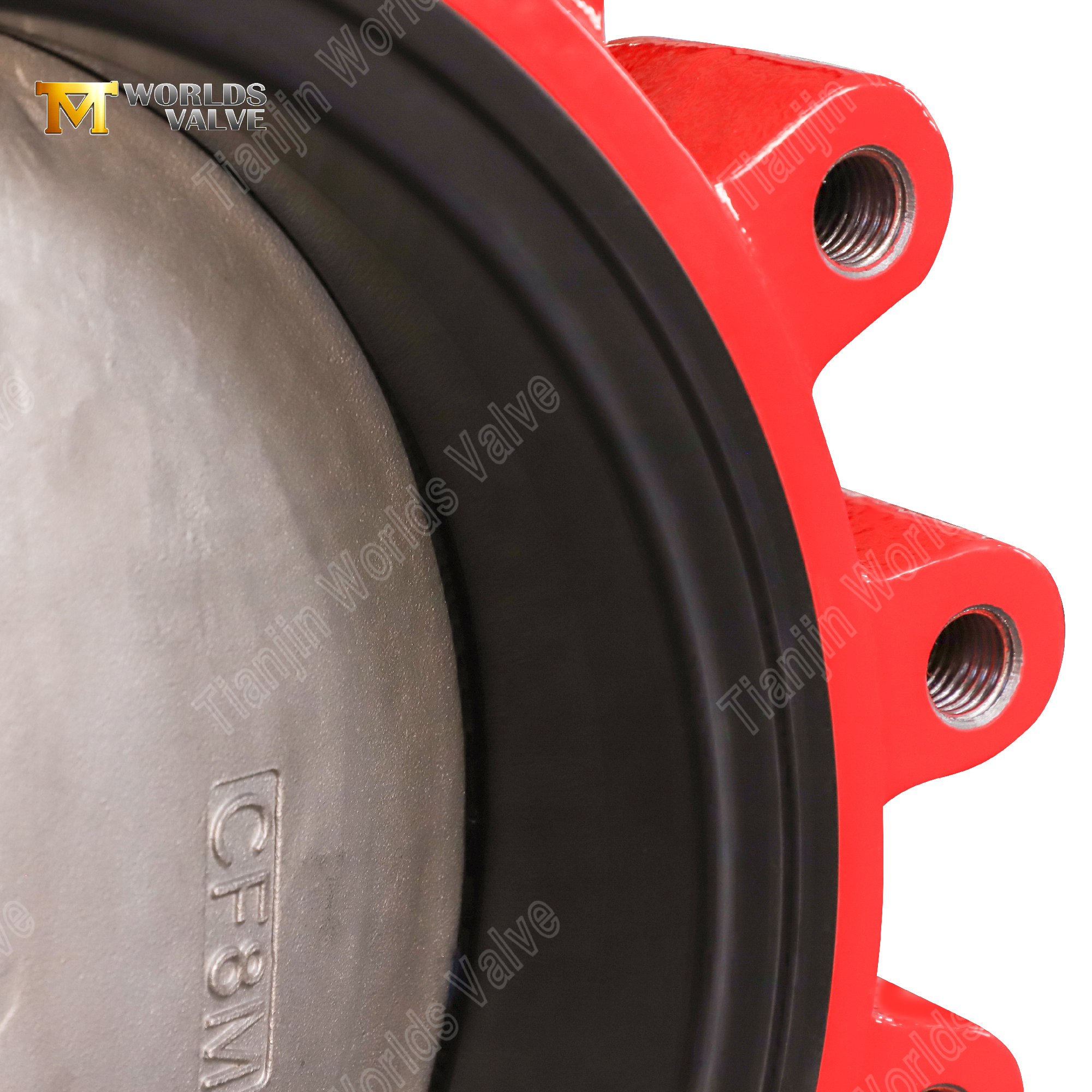

• Enkelt byte: EPDM-gummisätet är designat för enkelt byte på fältet utan specialverktyg eller fabriksservice, vilket möjliggör snabb återställning av bubbeltät tätningsprestanda.

• Bubbeltät avstängning: Det fjädrande sätet anpassar sig till skivans yta, ger pålitlig klass VI-avstängning och förhindrar läckage i kritiska applikationer.

• Mediakompatibilitet: EPDM erbjuder utmärkt motståndskraft mot vatten, ånga, väderpåverkan och ett brett utbud av kemikalier inom sitt temperaturområde (-20°C till +120°C).

4. Robust konstruktion av segjärn

Byggd på en grund av styrka och pålitlighet.

• Höghållfast material: Ventilkroppen är gjuten av GGG40/500-7 segjärn, och erbjuder exceptionell draghållfasthet, slaghållfasthet och hållbarhet jämfört med gråjärnsalternativ.

• Korrosionsskyddande beläggning: Kroppen är skyddad med en hållbar epoxibeläggning, vilket ger en ytterligare barriär mot atmosfärisk och nedgrävd korrosion.

• Inbyggda flänsar: De ingjutna gängade klackarna är precisionsbearbetade för att säkerställa exakt bultuppriktning och läckagefria anslutningar.

5. Omfattande storlek och tryckområde

En komplett lösning för olika rörledningskrav.

• Brett storleksområde: Tillgänglig från DN50 till DN1200 (2" till 48"), täcker de vanligast specificerade diametrarna för industriella och kommunala applikationer.

• Tryckbetyg: Standardkonfigurationer PN10/PN16 och klass 125/150, med alternativ för högre tryck tillgängliga på begäran.

• Temperaturområde: Lämplig för drifttemperaturer från -20°C till +120°C (med EPDM-säte), för de flesta vatten- och allmänna serviceapplikationer.

Standard:

Varför välja Tianjin Worlds Valve som din OEM-partner?

1. Specialiserad expertis inom Lug fjärilsventiler

Som en dedikerad tillverkare av vridspjällsventiler har vi djup förståelse för ventildesign av klackstil, inklusive de kritiska gängade klackinsatserna och deras prestanda i återvändsgränd-serviceapplikationer. Vårt ingenjörsteam säkerställer exakt bearbetning och jämn kvalitet i varje produktionssats.

2. OEM/ODM-flexibilitet för projektspecifika krav

Vi erbjuder omfattande anpassning för att möta dina exakta specifikationer:

Alternativa skivmaterial (CF8, aluminiumbrons, duplex)

Specialsitselastomerer (NBR, Viton, Silikon)

Anpassad flänsborrning (ANSI, DIN, JIS, BS)

Förberedelse för ställdonets montering (elektrisk eller pneumatisk)

Specialbeläggningar och epoxifärger

Anpassad förpackning, märkning och exportdokumentation

3. Certifierad kvalitetssäkring

Vår tillverkningsanläggning är ISO 9001 certifierad, och våra produkter är designade för att uppfylla internationella standarder:

CE-märkt för efterlevnad av den europeiska marknaden

UKCA-certifierad för brittiska byggprodukter

WRAS godkänd tillgänglig för dricksvattenapplikationer

ACS tillgänglig för fransk sanitet

4. Omfattande testning och dokumentation

Varje ventil genomgår rigorösa tester i enlighet med internationella standarder:

Skal- och sätesläckagetester enligt EN 12266-1 / API 598

Materialcertifiering och brukstestrapporter

Tryckprovningscertifikat

Spårbarhetsdokumentation

5. Global exportexpertis

Med årtionden av erfarenhet av export till över 50 länder tillhandahåller vi:

Pålitlig logistik och fraktsamordning

Professionell exportdokumentation

Flerspråkig teknisk support

Förståelse för internationella projektkrav

Typiska tillämpningar:

• Vattenbehandling: Pumpisolering, filtreringssystem, kemikaliedoseringsledningar, backspolningskretsar

• Kommunal vattenförsörjning: distributionsnät, tryckreducerande stationer, reservoarutlopp

• VVS-system: Kylvattenkretsar, kyltorn, värmesystem, pumpisolering

• Industriell bearbetning: Processvatten, kylkretsar, allmännyttiga tjänster

• Brandskydd: Sprinklersystemisolering, pumpsug och utlopp

• Avloppsvattenrening: Influenskontroll, luftningsledningar, slamhantering

• Kraftproduktion: Kylvattensystem, extra servicevatten

• Marina applikationer: Havskylning, ballastsystem (med lämpliga materialuppgraderingar)

Slutsats:

Vridspjällsventilen av luggtyp med utbytbart EPDM-säte från Tianjin Worlds Valve Co., Ltd. ger den perfekta kombinationen av installationsflexibilitet, underhållsekonomi och pålitlig prestanda. När ditt projekt kräver en högkvalitativ, anpassningsbar fjärilsventil med stöd av certifierad tillverkning och årtionden av exportexpertis – välj Tianjin Worlds Valve Co., Ltd.Kontakta oss idag för tekniska specifikationer, certifieringsdokumentation eller en skräddarsydd offert för dina specifika applikationskrav.
