Wafer vs. LUG VS. Dubbel flänsade fjärilsventiler: Hur man väljer rätt typ

#	Innehållsförteckning
1.	Skivtyp fjärilsventiler
2.	Likstypfjärilventiler
3.	Dubbel flänsade fjärilsventiler
4.	Hur man väljer: 5 kritiska faktorer
5.	Fallstudie: Att välja ventiler för en kemisk växtutvidgning
6.	FAqs
7.	Varför samarbeta med Tianjin Worlds Valve?
8.	Uppmaning
9.	Kontakta oss

Fjärilsventiler är oundgängliga för vätskekontroll i industrier som sträcker sig från vattenbehandling till kemisk bearbetning. Att välja rätt ventiltyp - wafer, lug eller dubbel flänsad - kan emellertid betydligt påverkar systemprestanda, installationskostnader och underhållseffektivitet. I den här guiden delar vi ner skillnader, applikationer och urvalskriterier för varje typ, vilket ger dig möjlighet att fatta välgrundade beslut anpassade efter projektets behov.

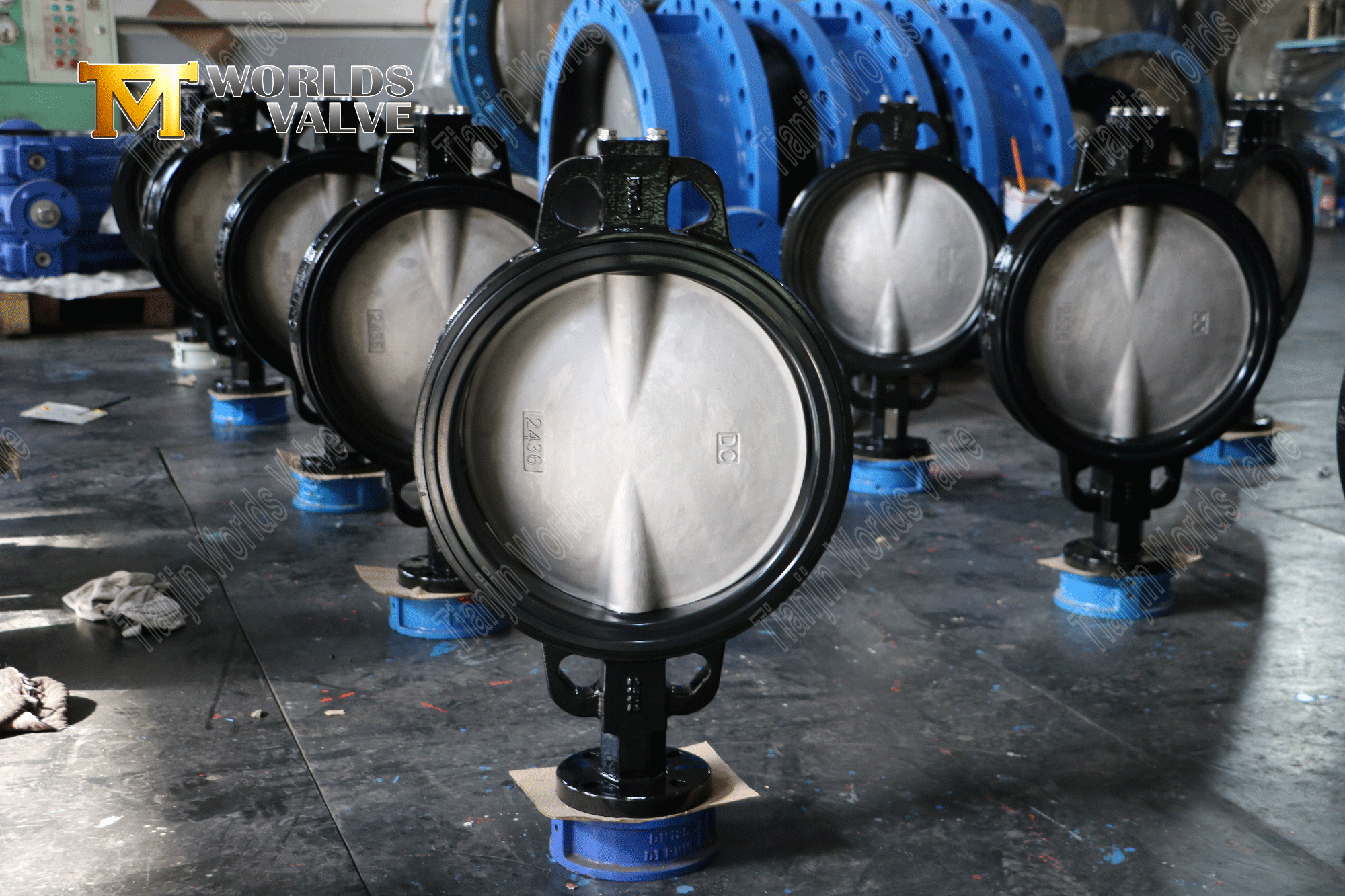

1. Skivtyp fjärilsventiler

Design och funktionalitet

• Strukturera: A skivventil är utformad för att passa tätt mellan två rörflänsar, säkrade med bultar som passerar genom hela enheten.

• Vikt och kostnad: Lätt och ekonomisk på grund av minimal materialanvändning.

• Installation: Kräver justering med båda flänsarna men saknar gängade skär.

Proffs

• Rymdbesparande: Perfekt för kompakta system med begränsat utrymme.

• Kostnadseffektivt: 20–30% billigare än ventiler eller dubbelflänsade ventiler.

• Snabb installation: Inget behov av matchande bulthål på rören.

Nackdelar

• Ingen pipeline -isolering: Kan inte isolera delar av rörledningen för underhåll.

• Tryckbegränsningar: Vanligtvis betygsatt för lägre tryck (upp till klass 150).

Bäst för

• HVAC -system.

• Vattenbehandlingsanläggningar med icke-frätande media.

• Kemiska processer med lågtryck.

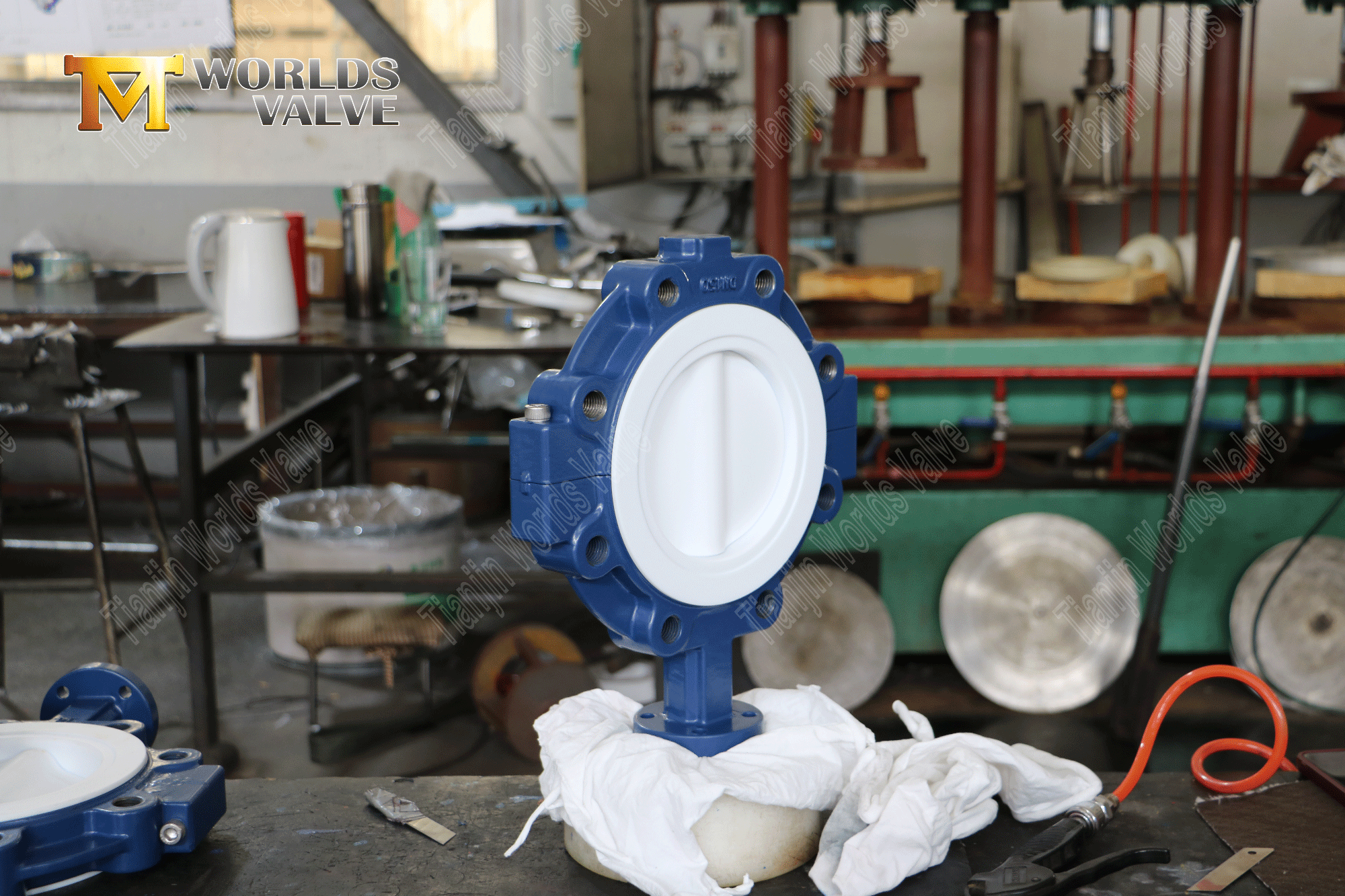

2. Likstypfjärilventiler

Design och funktionalitet

• Strukturera: Har gängade skär (flikar) på båda sidor, vilket gör att ventilen kan bultas direkt till varje fläns oberoende.

• Vikt och kostnad: Tyngre och 15–20% dyrare än skivventiler.

Proffs

• Pipeline Isolation: Aktiverar sektionsisolering utan att demontera hela rörledningen.

• Mångsidighet: Lämplig för system som kräver ofta underhåll.

• Högre trycktolerans: Betygsatt för upp till klass 300.

Nackdelar

• Komplex installation: Kräver exakt inriktning av bulthål.

• Bulkier Design: Inte idealisk för trånga utrymmen.

Bäst för

• Brandskyddssystem.

• Industriella rörledningar som kräver periodiskt underhåll.

• Måttligt tryckolja och gasapplikationer.

3. Dubbel flänsade fjärilsventiler

Design och funktionalitet

• Strukturera: Integrerar flänsar i båda ändarna, svetsade eller bultade i ventilkroppen.

• Vikt och kostnad: Tyngsta och dyraste (30–50% dyrare än luggventiler).

Proffs

• Robust tätning: Dubbelflänsad design Säkerställer läcksäker prestanda i högtryckssystem.

• Högtryckskapacitet: Betygsatt för upp till klass 600.

• Varaktighet: Idealisk för slipande eller frätande media.

Nackdelar

• Komplex installation: Kräver svetsning eller specialiserad bultning.

• Rymdkrav: Inte lämplig för kompakta inställningar.

Bäst för

• Högtryck olje- och gasledningar.

• Kemiska växter som hanterar frätande vätskor.

• Kraftproduktionstångsystem.

4.Hur man väljer: 5 kritiska faktorer

• Systemtryck

Lågtryck (≤150 psi): skivventiler.

Måttligt tryck (150–300 psi): Lugventiler.

Högtryck (300+ psi): Dubbelflänsade ventiler.

• Underhållsbehov

Ofta underhåll: Lug eller dubbelflänsade ventiler (för isolering).

Minimalt underhåll: Wafer -ventiler.

• Rymdbegränsningar

Täta utrymmen: skivventiler.

Gott om utrymme: Lugg eller dubbla flänsade ventiler.

• Medietyp

Frätande/slipande media: Dubbelflänsade ventiler med PTFE -foder.

Icke-frätande media: Wafer- eller LUG-ventiler.

• Budget

Kostnadskänsliga projekt: skivventiler.

Långsiktig investering: Lug eller dubbel flänsade ventiler.

5.Fallstudie: Att välja ventiler för en kemisk växtutvidgning

En kemisk växt i Tyskland behövde ventiler för en ny svavelsyra -rörledning (klass 300, 200 ° C). Efter utvärdering:

• Skivventiler: Avvisas på grund av tryckbegränsningar.

• Likventiler: Betraktas men saknade korrosionsbeständighet.

• Dubbel flänsade ventiler med PTFE -foder: Valt för deras klass 300 -betyg, isoleringsförmåga och kemisk resistens.

• Resultat: Nollläckor och 40% lägre underhållskostnader under 2 år.

6.Vanliga frågor

F1: Kan skivventiler hantera ånga?

A: Endast lågtrycksång (≤150 psi). För ånga med hög tryck, använd dubbla flänsade ventiler.

F2: Är luggventiler lämpliga för dricksvattensystem?

A: Ja, särskilt med FDA-kompatibla EPDM-säten.

F3: Hur säkerställer jag flänskompatibilitet?

A: Matcha flänsstandarder mellan ventilen och rörledningen.

7.Varför samarbeta med Tianjin Worlds Valve?

• Expertis inom OEM/ODM -tjänster

Som en pålitlig PTFE -fodrad fjärilsventilfabrik erbjuder vi anpassade lösningar anpassade efter dina specifika krav. Från design till leverans säkerställer vi sömlöst exekvering.

• Global räckvidd med lokalt stöd

Med en närvaro i över 50 länder tillhandahåller vi snabb leverans och dedikerad kundsupport över hela världen.

• Konkurrenskraftig prissättning

Våra effektiva tillverkningsprocesser och skalfördelar gör det möjligt för oss att erbjuda högkvalitativa ventiler till konkurrenskraftiga priser.

• Omfattande efterförsäljning

Vi har ett professionellt tekniskt team som tillhandahåller teknisk support, installationsvägledning och underhållstjänster.

8.Uppmaning

Fortfarande osäker på vilken ventiltyp som passar ditt projekt? Kontakta våra ingenjörer för personlig rådgivning!
