Behöver spjällventiler av luggtyp packningar?

Introduktion

Behövs alltid packningar för en klack fjärilsventil? Att välja rätt tätning påverkar läckor och säkerhet. I den här artikeln utforskar vi när packningar är viktiga och du kommer att lära dig installationstips, tätningsmetoder och bästa praxis.

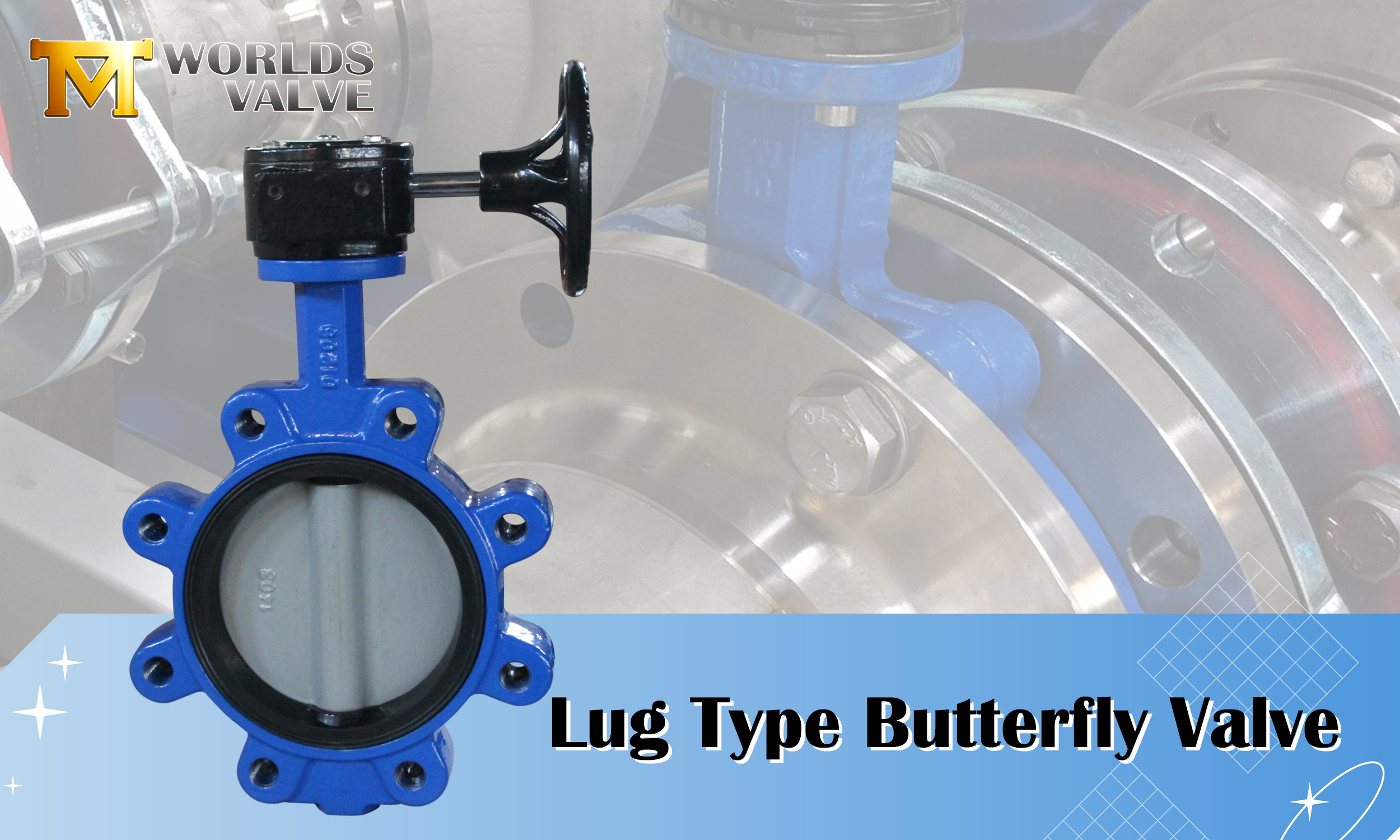

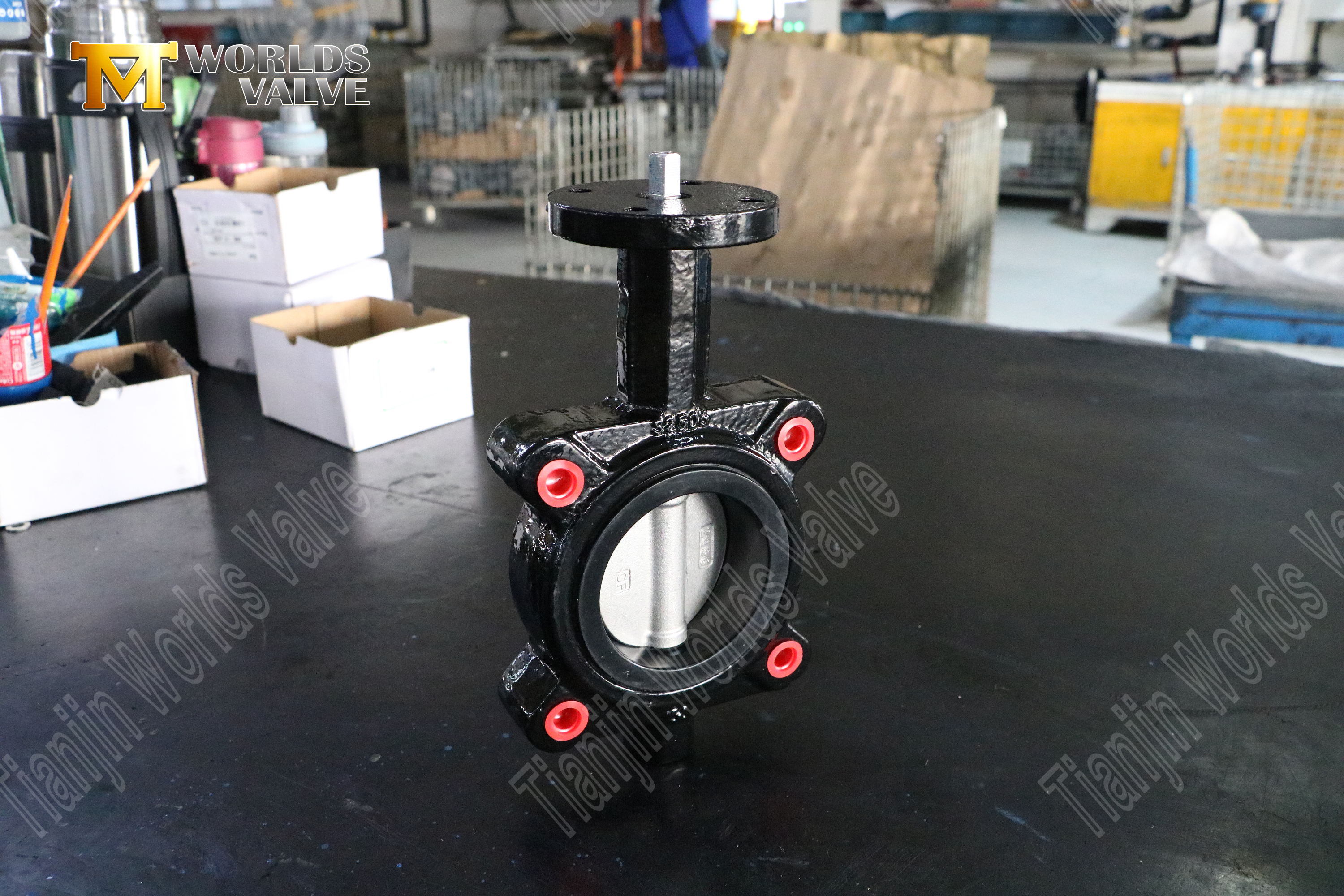

Vad är en Lug Butterfly Valve?

En klackfjärilsventil är en kvartsvarvsventil med gängade klackar på båda sidor av ventilhuset. Dessa klackar gör att ventilen kan skruvas direkt på rörledningsflänsar, vilket ger en stark mekanisk anslutning. Ventilskivan roterar 90 grader för att reglera flödet, medan ventilsätet säkerställer korrekt tätning. Jämfört med ventiler i wafer-stil är klackventiler lämpliga för end-of-line-applikationer i vissa tryckområden, även om användare måste verifiera maximalt tillåtna tryckklasser för att garantera säkerheten.

Lugventiler använder ofta mjuka tätningar som EPDM, PTFE eller NBR. Dessa material är beroende av vätsketryck för att upprätthålla kontakt med skivan, vilket ger effektiv tätning för system med lågt till medeltryck. Högtrycks- eller högtemperaturapplikationer kan kräva metall-till-metall-tätningar eller extra spjällventilpackningar för tillförlitlig drift. Design med dubbla plattor minskar vattenslag, tillåter underhåll av en ände och ger utmärkt skydd för känsliga rörledningar.

Tabell 1: Nyckelskillnader mellan klack- och waferventiler

Funktion	Lug fjärilsventil	Wafer fjärilsventil
Installation	Bultas via klackar	Fastklämd mellan flänsar
End-of-line användning	Möjligt (kontrollera tryckklassificering)	Rekommenderas inte
Underhåll	Ensidig borttagning	Full linjeavstängning krävs
Tryckvärdering	Medium-hög	Medium
Termisk expansion	Mindre känslig	Mer känslig

Tips: Det är viktigt att förstå ventilkonstruktion och tätningskompatibilitet innan du bestämmer dig för användning av packningar.

Varför välja en vridspjällsventil?

Lug fjärilsventiler gynnas för sin säkra montering, enkla underhåll och pålitliga tätning. Gängade klackar ger en stark mekanisk anslutning som motstår lossning orsakad av tryckfluktuationer eller termisk expansion. Detta gör dem idealiska för mellan- och högtrycksrörledningar där det är viktigt att upprätthålla systemets integritet.

En stor fördel är ensidig underhåll. Till skillnad från waferventiler, som kräver demontering av hela ledningen, kan klackventiler servas från ena sidan utan att påverka den andra flänsen. Detta minskar stilleståndstiden, sänker arbetskostnaderna och förbättrar operativ effektivitet. Lugventiler uppvisar också högre termisk stabilitet, vilket gör dem lämpliga för rörledningar som upplever temperaturvariationer. Korrekt klackventiltätning, i kombination med korrekt val av packning vid behov, säkerställer läckagefri drift och skyddar nedströmsutrustning.

Dessutom förbättrar klackventiler säkerheten i industriella system. De jämnt fördelade gängade bultarna förhindrar oavsiktlig lossning, medan korrekt installation undviker ojämn kompression som kan äventyra tätningen. I miljöer med högt tryck, frätande kemikalier eller temperaturfluktuationer, erbjuder spjällventiler med kompatibla packningar en pålitlig och hållbar lösning.

Tips: Välj klackspjällventiler för system där drifttid, säkerhet och underhållseffektivitet är prioriterade.

Nyckelegenskaper hos en Lug-fjärilsventil

Klämventiltätning

Tätning är avgörande för att förhindra läckage, upprätthålla tryck och säkerställa säker drift. Mjuka tätningar som EPDM, PTFE och NBR fungerar bra i låg- till medeltryckssystem, medan metall-till-metall tätningar eller packningar rekommenderas för högre tryck eller korrosiva vätskor. Korrekt ventiltätning säkerställer systemets tillförlitlighet, förhindrar vätskeförlust och skyddar nedströmsutrustning. Packningar kan fylla mindre luckor orsakade av flänsdefekter eller termisk expansion, vilket bibehåller konsekvent kontakt mellan skivan och ventilsätet. Regelbunden inspektion och underhåll av tätningar och packningar hjälper till att upptäcka slitage tidigt, förhindra oplanerade stillestånd och säkerställa lång livslängd.

Tips: Schemalägg regelbundna inspektioner av tätningar och packningar för att upprätthålla läckagefri drift.

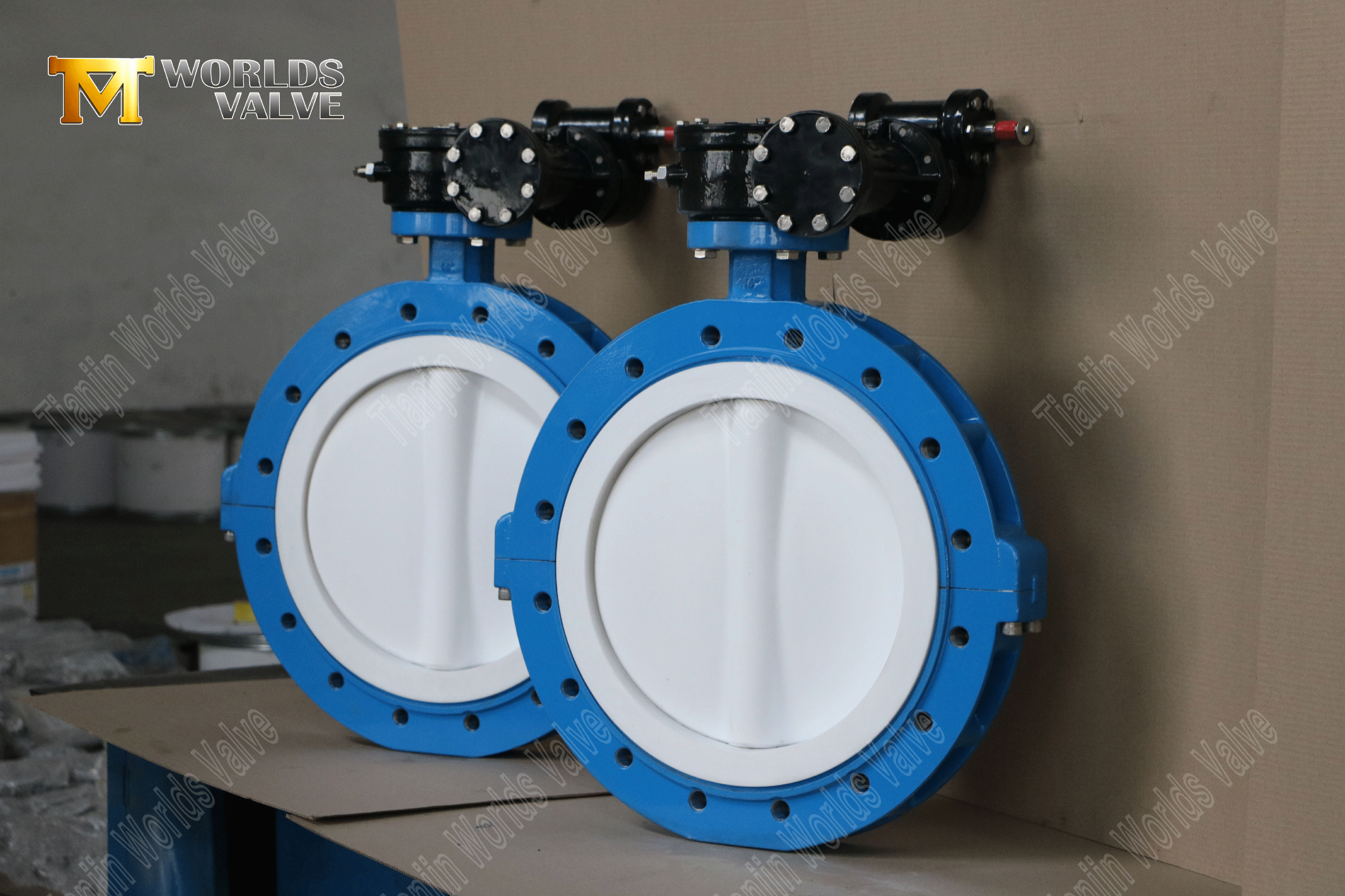

Fjärilsventilspackning

Packningar fungerar som ett gränssnitt mellan ventilkroppen och rörledningsflänsen, fyller luckor och förbättrar tätningsprestanda. Att välja rätt fjärilsventilpackning är avgörande, med tanke på vätsketyp, tryck och temperatur. Gummipackningar är lämpliga för vatten- eller luftsystem, medan PTFE- eller metallpackningar rekommenderas för kemiska rörledningar eller högtemperaturapplikationer. Att använda rätt packning förhindrar läckage, minimerar slitage och förlänger ventilens livslängd. Korrekt packningsplacering rymmer också lätta flänsförskjutningar, vilket säkerställer enhetlig tätning och konsekvent prestanda.

Enkel installation

Installationseffektivitet är en viktig fördel med spjällventiler. Gängade klackar tillåter direkt bultning till flänsar och stödjer borttagning av en ände. Korrekt installation av vridspjällsventilen kräver korrekt flänsuppriktning, rekommenderat vridmoment och noggrann packningspositionering. Felinriktning eller ojämnt vridmoment kan äventyra ventilens prestanda och minska livslängden för tätningar och packningar. Även i snäva industriella installationer kan klackventiler installeras snabbt utan att störa omgivande utrustning, vilket minskar arbetskraft och stilleståndstid.

Tryck- och temperaturtolerans

Lug fjärilsventiler är designade för att hantera medel- till högtrycksapplikationer. Gängade klackar säkerställer mekanisk stabilitet, även under fluktuerande tryck. Temperaturförändringar kan påverka tätningen, och packningar hjälper till att ta emot termisk expansion för att förhindra läckor. Dubbla plattkonstruktioner minskar också vattenslag, vilket skyddar rörledningen och nedströmsutrustning. Att välja rätt ventilpackningskrav garanterar tillförlitlig tätning under varierande tryck och temperaturer. Att välja material som kan motstå systemets maximala tryck och termiska intervall är viktigt för att förhindra för tidigt fel.

Tillämpningar inom industrin

Lug fjärilsventiler är mycket mångsidiga och används inom ett brett spektrum av industrisektorer. Vid vattenbehandling förhindrar de återflöde och upprätthåller trycket. Olje- och gasledningar drar nytta av högtrycks- och temperaturtolerans. Vid kemisk bearbetning säkerställer klackventiler med lämpliga packningar säker hantering av frätande vätskor. Kraftverk använder klackventiler i ångledningar där tryck och termisk stabilitet är avgörande. HVAC och industriella vätskesystem använder klackventiler för låg- till medeltrycksluft- och vätskekontroll.

Att välja rätt packning är avgörande för varje applikation. PTFE är att föredra för kemiska rörledningar, medan EPDM eller NBR fungerar bra för vattensystem. Korrekt installation och regelbunden inspektion säkerställer tillförlitlig ventil- och packningsprestanda. Matchande ventiltyp, packningsmaterial och driftsförhållanden gör att ingenjörer kan optimera systemets effektivitet samtidigt som underhållskostnaderna minimeras.

Hur man väljer rätt spjällventil

Bedöm tryck och temperatur

När du väljer en fjärilsventil är det första steget att noggrant utvärdera systemets tryck- och temperaturkrav. Lågtryckssystem, såsom vatten- eller HVAC-rörledningar, kräver kanske bara mjuka tätningar som EPDM, NBR eller PTFE för att upprätthålla effektiv tätning av klackventilerna. Dessa mjuka tätningar erbjuder elasticitet, tar emot mindre snedställningar mellan ventilen och flänsen och ger tillräcklig tätning utan extra packningar. Men när systemtrycket ökar, särskilt i olje-, gas- eller kemiska rörledningar, kan det hända att mjuka tätningar ensamma inte ger tillräckligt skydd mot läckage. I dessa fall rekommenderas extra spjällventilspackningar eller metall-mot-metall-tätningar för att motstå höga tryck och förhindra vätskeläckage. Temperaturvariationer spelar också en avgörande roll. För system som arbetar vid förhöjda temperaturer kan mjuka tätningar försämras snabbare, vilket äventyrar tätningseffektiviteten. Metall- eller kompositpackningar kan bibehålla tätningsintegriteten över ett bredare temperaturområde. Ingenjörer bör beräkna maximalt driftstryck, överspänningstryck och förväntade termiska cykler för att välja en kombination av ventil och tätning som säkerställer tillförlitlig, läckagefri drift, skyddar nedströmsutrustning från potentiella skador och minimerar oplanerad stilleståndstid.

Tips: Rådgör alltid med tillverkarens tryck- och temperaturklassificeringar och överväg att lägga till packningar för höga påfrestningar för att förhindra läckor.

Bestäm end-of-line-krav

End-of-line-applikationer introducerar unika utmaningar för spjällventiler. Till skillnad från ventiler i wafer-stil kan klackventiler installeras i slutet av en rörledning, men det högsta tillåtna trycket måste verifieras. När den är installerad som en ändventil, stöds ventilkroppen endast på en sida, vilket kan minska dess effektiva tryckklassificering. I sådana konfigurationer blir en korrekt vald packning avgörande för att upprätthålla en tät tätning vid ventil-flänsgränssnittet. Att ignorera dessa tryckbegränsningar kan resultera i packningsutblåsning, tätningsdeformation eller ventilfel, vilket potentiellt kan orsaka läckor eller systemavstängningar. Dessutom kan vissa högtrycks- eller högtemperaturrörledningar kräva metallförstärkta packningar för att ge mekaniskt stöd och säkerställa tätningsstabilitet. Ingenjörer bör utvärdera både driftstryck och ventilmaterialstyrka när de överväger end-of-line applikationer, för att säkerställa att både ventilen och packningen kan hantera toppförhållanden säkert. I praktiken säkerställer att specificera packningar som överensstämmer med standarder som ASME, API eller ISO tillförlitlighet, särskilt i kritiska system där läckage kan leda till säkerhetsrisker eller miljöpåverkan.

Tips: Kontrollera tillverkarens riktlinjer för end-of-line-användning och installera alltid packningar utformade för systemets maximala tryck för att undvika driftsrisker.

Tänk på mediatyp

Den typ av vätska eller gas som transporteras genom en rörledning påverkar avsevärt valet av packning och ventilsätesmaterial för klackfjärilsventiler. Olika medier interagerar olika med ventiltätningar och packningar. Till exempel är vatten och icke-korrosiva vätskor kompatibla med standard EPDM- eller NBR-packningar. Olje- och petroleumbaserade vätskor kan kräva FKM- eller PTFE-packningar på grund av kemisk resistens. Frätande kemikalier, syror och saltlösningar kräver högkvalitativa PTFE-, metall- eller kompositpackningar som kan motstå kemiska angrepp utan nedbrytning. Ångledningar, speciellt vid höga temperaturer, kräver packningar som bibehåller elasticitet och kompression under termisk expansion. Användning av inkompatibla packningar kan leda till kemisk nedbrytning, läckor, för tidigt slitage av ventilskivan och sätet, och potentiellt systemavbrott. Ingenjörer bör beakta inte bara vätskans kemiska egenskaper utan även dess tryck, temperatur och flödesegenskaper när de väljer ventilsäten och packningar. Korrekt mediakompatibilitet säkerställer tillförlitlig långtidsdrift, minskar underhållsfrekvensen och undviker kostsamma nödreparationer.

Utvärdera underhållsbehov

Underhållskrav spelar en betydande roll vid val av packning och ventil. En av de viktigaste fördelarna med fjärilsventiler är deras ensidiga borttagningsförmåga, vilket gör att underhållspersonal kan komma åt ventilen utan att stänga av hela rörledningen. Denna design minskar stilleståndstiden och förenklar packningsbyten. För system med frekvent drift eller cykliska tryckändringar kan packningar uppleva högre slitage och kräva regelbunden inspektion. Genom att implementera ett proaktivt underhållsschema hjälper det att upptäcka packnings- eller tätningsförsämring tidigt, förhindra läckor och minimera oväntade underhållskostnader. Dessutom drar ventiler i kritiska processer, såsom kemiska eller kraftverksrörledningar, fördel av packningar som är lätta att byta ut och som tål upprepad demontering. Att välja packningar med längre livslängd eller förstärkt konstruktion kan ytterligare förbättra tillförlitligheten, minska arbetskostnaderna och säkerställa kontinuerlig drift utan att kompromissa med säkerhet eller prestanda.

Kontrollera installationsbegränsningar

Korrekt installation är avgörande för att säkerställa att en fjärilsventil fungerar korrekt och att packningarna bibehåller sina tätningsegenskaper. Flänsinriktning, bultmoment och packningsplacering är kritiska faktorer. Felinriktade flänsar kan skapa ojämn kompression på packningen, vilket leder till läckor eller för tidigt fel. På samma sätt kan ett för stort eller otillräckligt vridmoment på bultar förvränga ventilkroppen eller packningen, vilket minskar dess tätningsförmåga. För rörledningar med termisk expansion eller vibration är det viktigt att välja en packning som rymmer rörelser och samtidigt bibehålla en tät tätning. Dessutom, i kompakta installationer eller områden med begränsat utrymme, förenklar klackventilens gängade klackar installationen, men noggrann uppmärksamhet måste ägnas för att säkerställa korrekt inriktning och enhetlig packningskompression. Att följa tillverkarens rekommenderade installationsprocedurer, inklusive sekvensen för åtdragning av bultar och användning av lämpliga smörjmedel där så är tillämpligt, säkerställer konsekvent packningsprestanda och långvarig ventiltillförlitlighet.

Tips: Använd korrekta vridmomentspecifikationer, inriktningsverktyg och installationssekvenser för att garantera konsekvent packningskompression och pålitlig tätning.

Slutsats

Att välja rätt klack fjärilsventil är nyckeln för säker och läckagefri drift. Packningar spelar en viktig roll för att upprätthålla täta tätningar under varierande tryck och temperaturer. Tianjin Worlds Valve Co., Ltd. ger hållbara, högkvalitativa ventiler som gör installationen enklare, minskar underhållsbehoven och levererar tillförlitlig prestanda för långvarig industriell användning.

FAQ

F: Behöver spjällventiler alltid packningar?

A: Inte alltid. Packningar beror på tryck, temperatur och tätningskrav för korrekt klackventiltätning.

F: Vilken roll har en fjärilsventilpackning?

S: Det säkerställer en tät tätning, förhindrar läckor och stödjer tillförlitlig drift under installation av vridspjällsventil.

F: Hur väljer jag rätt fjärilsventilpackning?

S: Tänk på systemtryck, mediatyp och underhållsbehov. Korrekt val av packning uppfyller kraven på ventilpackningar.

F: Kan en fjärilsventil fungera utan packning?

S: Ja, i lågtrycks- eller icke-kritiska applikationer kan mjuka tätningar räcka. Högtryckssystem behöver en packning.

F: Vilka är fördelarna med att använda packningar med fjärilsventiler?

S: Packningar förbättrar läckageskyddet, förbättrar hållbarheten och förenklar underhållet under installation eller byte.
